Колонки топливораздаточные серии Helix

Назначение

Колонки топливораздаточные серии Helix (далее - колонки), предназначены для измерения объема топлива (бензин, дизельное топливо, керосин, биодизельное топливо) вязкостью от 0,55 до 40 мм /с при выдаче его в топливные баки автотранспортных средств с учетом требований учетно-расчетных операций в автоматическом режиме и режиме самообслуживания.

Область применения колонок - автозаправочные станции, осуществляющие расчет с покупателями, как за наличные деньги, так и по безналичному расчету.

Описание

Принцип действия колонок заключается в следующем: топливо из резервуара через обратный клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в измеритель из которого через шланг с раздаточным краном поступает в бак транспортного средства. Вращение вала измерителя бесконтактным магнитным датчиком импульсов преобразуется в цифровую информацию, поступающую в блок управления и индикации, где на цифровом жидкокристаллическом табло отображается количество отпущенного топлива, его цена, стоимость и значение суммарного учета. Задание дозы и архивирование отпущенного количества топлива возможно как с пульта управления колонки, встроенного в колонку на лицевой панели с одной или с двух сторон, так и с помощью контроллера, который располагается в помещении оператора - кассира и подключается к персональному компьютеру.

Колонки состоят из двух частей:

-гидравлического блока, состоящего из насоса (напорного или всасывающего типов), газоотде-лителя, измеритель с датчиком импульсов типа iMeter (поршневой) или Xflo (винтовой), клапанов, шлангов и раздаточных кранов;

-электрической, состоящей из блока управления, электронного калькулятора с табло, а также мультимедийным дисплеем и блоком для осуществления платежей через встроенный терминал оплаты в зависимости от выбранной комплектации.

На табло отображается следующая информация: объем выданной дозы топлива в литрах, стоимость выданного топлива в рублях и цена одного литра топлива.

Колонки имеют несколько модификаций, отличающихся количеством раздаточных кранов, номинальным расходом и видом топлива.

Схема обозначения колонок: Helix Series X (Х/Х) X X - X X X ...

, где                               *

Series = указывается номер серии 1000, 2000, 4000, 5000 или 6000

Х1 (Х2/Хз)Х4Х5-Х6Х7 х8

Базовые технические характеристики

Количество кол-во шлангов / пистолетов на одной стороне

Количество гидравлических блоков

Количество сортов на выходе

Количество сортов на входе

Расположение

Конструкция

Тип

Тип

С = тип С

Н = тип Н

S = малогабаритный

Конструкция

Используется один или более символов для обозначения в зависимости от заказанной комплектации: W = широкая N = узкая

Н = верхний шланг

L = нижний шланг

Расположение

ID = островная, двусторонний пользовательский интерфейс

IS = островная, односторонний пользовательский интерфейс

LM = ориентация шлангов на проезд зеркально

LU = ориентация шлангов на проезд не зеркально

Количество сортов на входе

Значение от 1 до 5

Количество сортов на выходе

Значение от 1 до 8

Если присутствует функция смешивания, считать +1 для каждого возможного смешивания между двумя сортами топлива

Количество гидравлических блоков

Значение от 0 до 5

Количество шлангов / пистолетов на одной стороне

1 цифра = симметричное расположение. Одинаковое количество продуктов и скоростей отпуска со сторон А и Б

2 цифры = асимметричное расположение. Разное количество продуктов или скоростей отпуска с каждой из сторон А и Б. Тогда первая цифра - сторона А, вторая цифра - сторона Б.

Базовые технические характеристики

Используется один или более символов для обозначения, в зависимости от заказанной комплектации: А = присадки В = биодизель

С = CNG сжатый природный газ D - DEF добавка (AdBlue)

Е = этанол

F = для автопарка                 *

G = повышенная скорость отпуска

Н = большая скорость отпуска

J = сверхвысокая скорость отпуска

L = LPG сжиженный газ

М = мультимедиа

Р = платежный модуль

R = напорная

S = всасывающая

Т = платежный терминал

U = четыре пользователя

V = паровозврат

W = основная (для варианта В2В)

X = ведомая (для варианта В2В)

Y = мастер (сателлитный выход)

Z = сателлит (сателлитный вход)

Т = АТС система автоматической температурной компенсации

В2В = в случае применения данной конфигурации в конце строки добавляются позиции Хд Х5 - Хб Х7 Xg для обозначения ведомой части.

Также могут быть указаны расходы в л/мин для каждого гидромодуля, например, 40/40/70 в зависимости от заказанной комплектации.

Возможна комплектация дополнительным выносным рукавом - сателлитной стойкой SAT.

Внешний вид колонок приведен на рисунке 1.

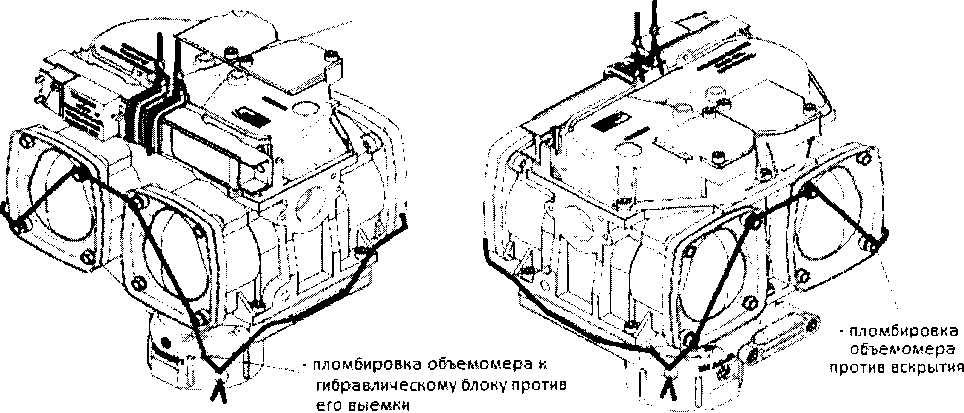

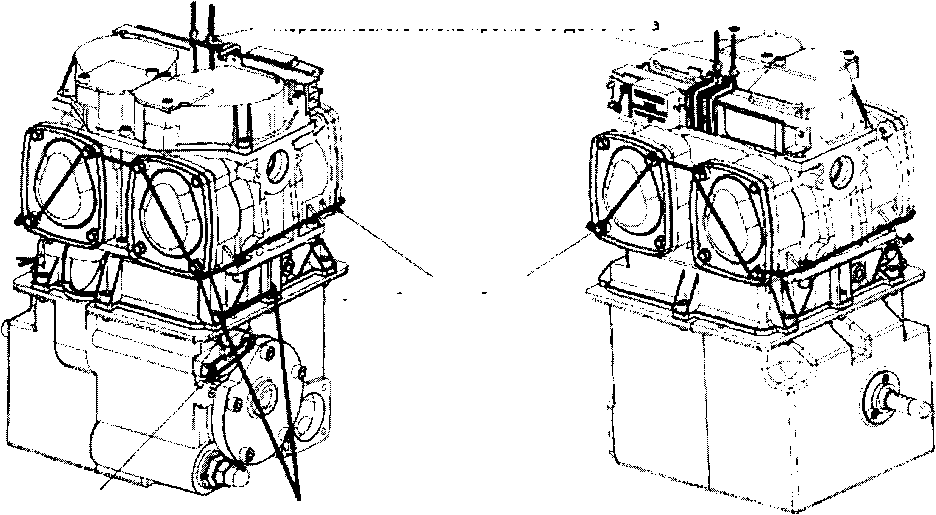

Место нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки ука

заны в приложении А к описанию типа.

е)

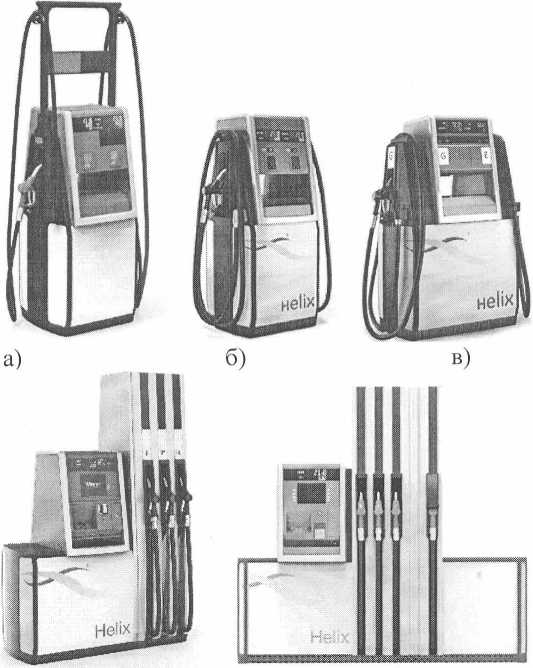

a) Helix 1000 с мачтой;

б) Helix 1000 без мачты;

в) Helix 2000;

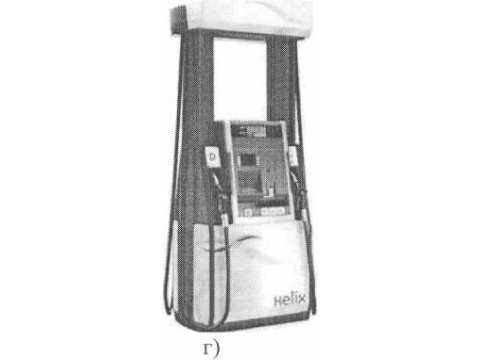

г) Helix 4000 с блоком платежного терминала;

д) Helix 5000

е) Helix 6000 с блоком платежного терминала;

ж) Helix 6000 с блоком платежного

терминала В2В ж)

Рисунок 1 - Внешний вид колонок

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики колонок приведены в таб' лице 1.

Таблица 1

Знак утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплект поставки колонок в соответствии с требованиями документации фирмы "Wayne Fueling Systems Sweden AB" (Швеция).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документации фирмы "Wayne Fueling Systems Sweden AB" (Швеция).

СТБ 8024-2012 Система обеспечения единства измерений Республики Беларусь. Системы измерительные для жидкостей, не являющихся водой. Общие требования и методы испытаний.

ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия

МИ 1864-88 Колонки топливораздаточные. Методика поверки

Заключение

Колонки топливораздаточные серии Helix соответствуют требованиям ГОСТ 9018-89, СТБ 8024-2012, ТР ТС 012/2011 (сертификат соответствия № ТС RU С-8Е.ГБ05.В.01130 от 19.05.2015, выданный НАНИО «Центр по сертификации взрывозащищенного и рудничного электрооборудования») и документации фирмы "Wayne Fueling Systems Sweden AB" (Швеция).

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, 93.

Тел.(017) 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
