Колонки топливораздаточные "ТОПАЗ"

Назначение

Колонки топливораздаточные "ТОПАЗ'1 (далее - колонка) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм‘/с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетно-расчетных операции.

Описание

Принцип действия колонок состоит в следующем:

После задания дозы на дистанционном устройстве или блоке местного управления топливо из резервуара подается в гидравлическую систему колонку через измеритель объёма и электромагнитный клапан по системе трубопроводов с помощью выносных насосов или встроенных в колонку насосных моноблоков. Далее через раздаточный рукав с раздаточным краном топливо поступает в бак транспортного средства. Вращательное движение выходного вала измерителя объёма передается на вал датчика расхода топлива, который формирует импульсы, количество которых пропорционально объёму выданного топлива. В блоке индикации и управления происходит обработка полущенных от датчика импульсов и отображение информации о цене, количестве, стоимости отпущенного топлива, а также о суммарном количестве отпущенного топлива по каждому раздаточному рукаву колонки. Состав и количество электронных блоков в блоке управления и индикации определяются исполнением колонки. Установка показаний на информационном табло в положение нуля перед каждой выдачей заказанного объёма топлива производится автоматически.

Основными элементами колонки являются:

1 Оборудование топливораздаточнос:

- моноблок насосный, состоящий из топливного насоса, топливного фильтра и устройства отделения паровоздушной смеси. Колонки выпускаются как со встроенными моноблоками, так без них, в этом случае используются выносные насосы;

- измеритель объёма топлива;

- клапан электромагнитный;

- генератор импульсов;

- электронные блоки управления и индикации производства ООО "Топаз-сервис", Россия.

2 Устройства вспомогательные и дополнительные, которыми могут быть оснащены колонки по заказу потребителя:

- система отбора паров топлива из заправляемого бака;

- температурный модуль с термопреобразователем;

- блоком местного управления, считывателями бесконтактных карг.

Колонки выпускаются в нескольких модификациях, отличающихся конструктивным исполнением корпуса, конструкцией и расположением блока индикации и управления, габаритами и массой. Исполнения колонок каждой модификации различаются количеством раздаточных рукавов, количеством выдаваемого топлива, комплектом используемого топливораздаточного оборудования, составом электронною оборудования.

Колонки имеют следующее обозначение:

Колонка "ТОПАЗ - XXX - ХХ-ХХХХ/ХХ" ТУ 4213-001-54530133-2009, где:

- первый X - цифра, характеризующая конструктивное исполнение корпуса (от 1 до 6);

- второй X - цифра, характеризующая количество выдаваемых видов топлива (от I до 4);

- третий X - цифра, характеризующая комплект оборудования, применённый в гидравлической системе колонки;

0 - отсутствует насосный моноблок;

1 - комплект оборудования фирмы Zhejiang Maide Machine Со., Ltd., Китай:

2 - комплект оборудования фирмы "ADAMOV - SYSTEMS, a.s. ", Чехия;

3 - комплект оборудования фирмы "Bennet", США;

- четвертый X - цифра характеризующая количество одновременно обслуживаемых сторон:

1 - одинарная колонка с двухсторонней индикацией без системы отбора паров;

2 - двойная колонка с двухсторонней индикацией без системы отбора паров;

3 - одинарная колонка с двухсторонней индикацией с системой отбора паров;

4 - двойная колонка с двухсторонней индикацией с системой отбора паров;

5 - одинарная колонка с односторонней индикацией без системы отбора паров;

6 - двойная колонка с односторонней индикацией без системы отбора паров;

7 - одинарная колонка с односторонней индикацией с системой отбора паров;

8 — двойная колонка с односторонней индикацией с системой отбора паров;

- пятый X - цифра, характеризующая номинальный расход топлива:

1 - 50 л/мин;

2 - 50 и 80 л/мин;

3-50 и 130 л/мин;

4-80 л/м ин;

5- 130 л/мин

ХХХХ/ХХ - дополнительное обозначение - состав электронного оборудования.

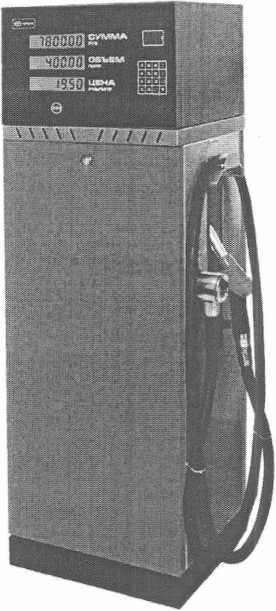

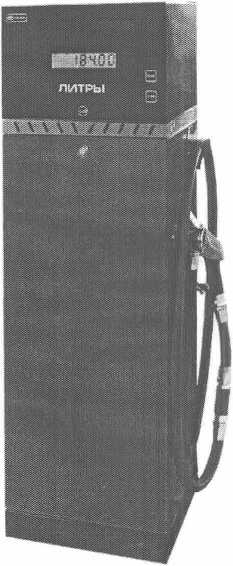

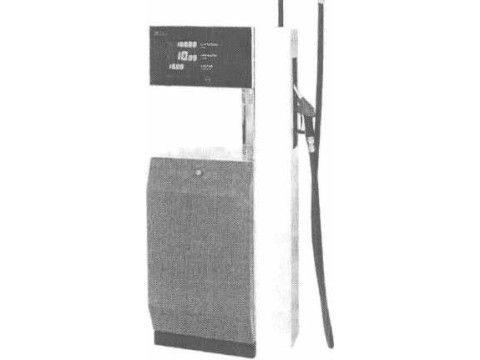

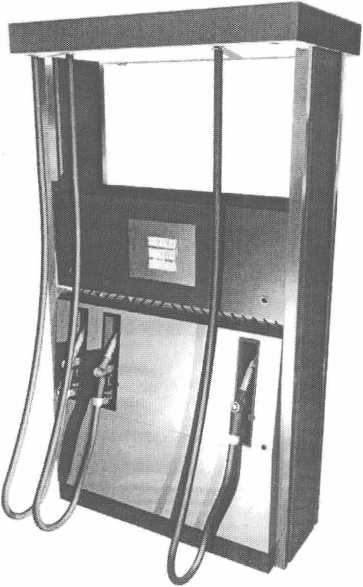

Общий вид модификаций колонок представлен на рисунках 1 - 6.

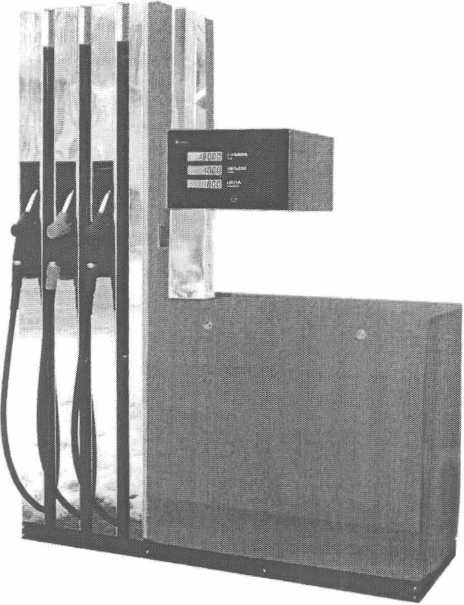

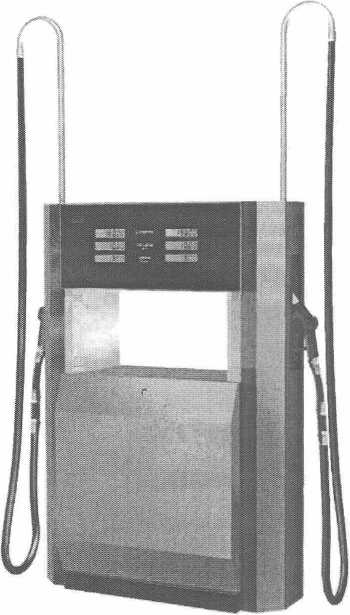

Рисунок 2 - Внешний вид модификаций "ТОПАЗ - 2ХХ”

Рисунок 4 Внешний вид модификаций "TOI 1АЗ - 4ХХ"

Рисунок 6 - Внешний вид модификаций "ТОПАЗ - 61X"

В колонках предусмотрено опломбирование генератора импульсов, блока управления, измерителя объёма, как сборочных единиц колонки, влияющих на метрологические показатели, которые должны быть опломбированы представителем Федерального агентства по техническому регулированию и метрологии после проверки метрологических характеристик по техническим условиям ТУ 4213-001-53540133-2009.

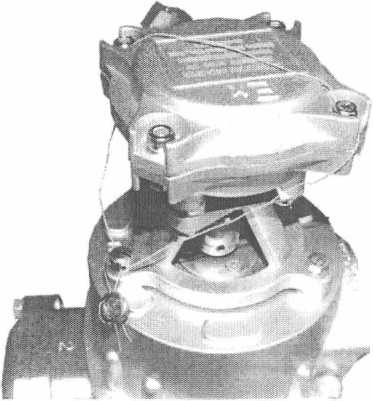

Схемы пломбирования генератора импульсов, блока управления и измерителя объема представлены на рисунках 7-9 соответственно.

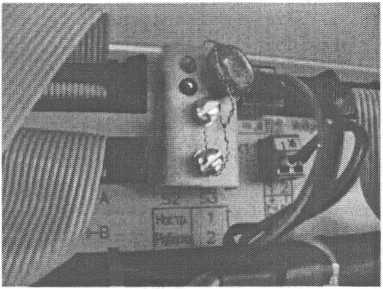

Рисунок 8 - Пломбировка фиксирующей планки блока управления

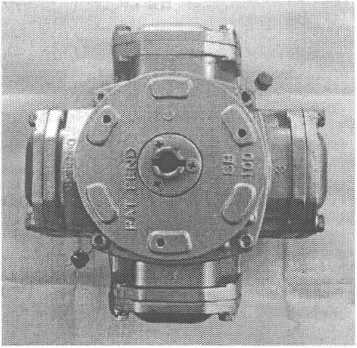

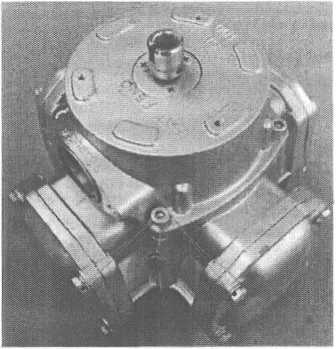

Рисунок 9 - Пломбировка измерителя объема

Программное обеспечение

Колонки имеют встроенное программное обеспечение (ПО), которое устанавливается предприятием изготовителем в отсчетное устройство, данное ПО обеспечивает:

- сбор и обработку информации от средств измерений, входящих в состав колонки;

- накопление и хранение в суммарном виде информации об измеренном количестве жидкости;

- формирование отчётов;

- управление процессом измерений и передачу результатов измерений в компьютерную сеть.

ПО защищено от несанкционированного изменения путем пломбирования устройства. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролём.

Идентификационные данные ПО установок приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "С" в соответствии с МИ 3286-2010.

Технические характеристики

Маркировка взрывозащиты

В соответствии с сертификатом

Примечания:

1* Для гидравлики фирмы "ADAMOV - SYSTEMS, a.s. ", Чехия, или фирмы "Bennet", США - 40 л мин.

2* При одновременной работе двух раздаточных рукавов или при использовании различных типов раздаточных кранов - (36±4) л/мин.

3** По заказу потребителя может быть установлена только индикация объёма топлива с верхним пределом показаний указателя разового учёта (для внутрихозяйственного учёта), не менее - 999.99 л или 999 л.

4*** Для колонок с напорной гидравликой

Колонки применяются при температуре окружающего воздуха от минус 40 до плюс 50 °C и относительной влажности от 30 до 100 % при 25 °C и температуре выдаваемого топлива от минус 40 до плюс 35 °C для бензина и от минус 40 до плюс 50 "С (или до температуры помутнения или кристаллизации) для дизельного топлива и керосина.

Габаритные размеры и масса приведены в таблице 2.

Таблица 2

* - В зависимости от модификации

Знак утверждения типа

наносится на маркировочную табличку колонки способом, обеспечивающим его сохраняемость в течение всего срока эксплуатации и на титульный лист руководства по эксплуатации и формуляра типографским способом.

Комплектность

- 1 шт.

- 1 экз,

- 1 экз.

- 1 комплект

- 1 комплект

1 Колонка топливораздаточная "ТОПАЗ”

2 Руководство по эксплуатации

3 Формуляр

4 Ремонтный комплект

5 Эксплуатационная документация на комплектующие

Поверка

осуществляется по МИ 1864-88 "Рекомендации. ГСП. Колонки топливораздаточные. Методика поверки".

Основное поверочное оборудование:

- при первичной поверке мерники 2 разряда вместимостью 2, 10, 20, 50 или 100 л с погрешностью не более ±0,08 % по ГОСТ 8.400-80;

- при периодической поверке мерники 2 разряда вместимостью 10. 20, 50, 100 или

200 л с погрешностью не более ±0,1 % по ГОСТ 8.400-80.

Сведения о методах измерений

изложены в Руководстве по эксплуатации на колонки топливораздаточные "ТОПАЗ".

Нормативные документы

1 ГОСТ 9018-89 "Колонки топливораздаточные. Общие технические условия".

2 ГОСТ 8.510-2002 "ГСП. Государственная поверочная схема для средств измерений объема и массы жидкости”.

3 МИ 1864-88 "Рекомендации. ГСП. Колонки топливораздаточные. Методика поверки”.

4 ТУ 4213-001-53540133-2009 Колонки топливораздаточные "ТОПАЗ". Технические условия.

Рекомендации к применению

- при осуществлении торговли и товарообменных операций.
