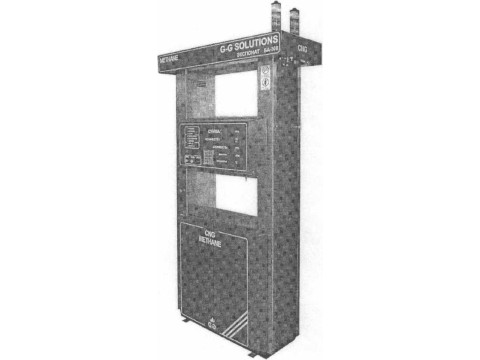

Колонки газораздаточные БА-300
| Номер в ГРСИ РФ: | РБ 03 07 6006 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | ООО "Джи-Джи Солюшнс", Армения, г. Ереван |
|
Описание типа РБ 03 07 6006 16 [2016-11-18]
rb-03-07-6006-16_2016-11-18.pdf
|
Скачать |
Газораздаточные колонки БА-300 (далее - колонки) преднйнДченЬ! д$^заправки сжатым природным газом автотранспортной техники на автомобильных газонаполнительных компрессорных станциях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6006 16 |
| Наименование | Колонки газораздаточные БА-300 |
| Год регистрации | 2016 |
| Номер сертификата | 10418 |
| Дата регистрации | 2016-05-31 |
| Срок действия | 2019-09-12 |
| Получатель сертификата | ООО "Джи-Джи Солюшнс", г. Ереван, Республика Армения (AM) |
Производитель / Заявитель
ООО "Джи-Джи Солюшнс"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Колонки метрологически обеспечены в Республике Беларусь при наличии у потребителя колонок баллона или кассеты баллонов под давлением необходимого объема, допущенных к применению на территории Республики Беларусь Департаментом по надзору за безопасным ведением работ в промышленности и атомной энергетики Министерства по чрезвычайным ситуациям Республики Беларусь в установлен-ном порядке. |
| Методика поверки | Поверка проводится по документу "Методика поверки газораздаточной колонки БА-300" (2014 г.). |
Поверители
Скачать
|
Описание типа РБ 03 07 6006 16 [2016-11-18]
rb-03-07-6006-16_2016-11-18.pdf
|
Скачать |
Описание типа
Назначение
Газораздаточные колонки БА-300 (далее - колонки) преднйнДченЬ! д$^заправки сжатым природным газом автотранспортной техники на автомобильных газонаполнительных компрессорных станциях.
Описание
Колонки в зависимости от модели подразделяются на колонки предназначенные для заправки одного или двух автомобилей одновременно. Колонка состоит из самой колонки и одного/двух комплектов шлангов с трехходовыми кранами высокого давления и наконечниками для заправки.
Металлический корпус колонки состоит из двух колонн (электрической и газовой), между ними расположены 2 отсека (электрический и газовый).
Верхний отсек (электрический) предназначен для монтажа систем блоков управления и индикации. В нем размещается микропроцессорный блок управления, индикаторы процесса заправки и аварийных ситуации, дисплеи для отображения информации о заправке, а также кнопки управления и клавиатура.
Микропроцессорный блок управления, посредством заложенной в него управляющей программы, обеспечивает управление процессом заправки по сигналам, поступающим от кнопок управления, датчика давления, массового расходомера и ПЭВМ, а также обеспечивает прием и хранение установочных данных с клавиатуры, посредством многофункционального меню, или от ПЭВМ. Микропроцессорный блок управления обеспечивает математическую обработку информации поступающей от массового расходомера, сбор и хранение накопительных счетчиков массы, объема и суммы, а также отображение информации о заправленном количестве газа и сумме подлежащей оплате на экране дисплея. На экран дисплея выводится значение единицы цены газа, а так же текущее значение давления и температуры газа. Показания и индикация давления газа носит справочный характер и не влияет на метрологическую характеристику колонки. Диапазон пределов показания давления от 0 до 25 МПа, с пределом допускаемой погрешности показания ±0,5 %.. Связь между микропроцессорным блоком управления и ПЭВМ осуществляется по интерфейсу RS-232 и позволяет передавать информацию о процессе заправки, для отображения на экране оператора, ведения журнала заправок, генерации отчетов и последующей архивации.
В электрической колонне размещаются соединительные кабели и терминалы для подключения внешних устройств.
Нижний отсек (газовый) предназначен для монтажа массовых расходомеров газа, пневматических кранов, датчиков давления, кранов входного газа, газовой арматуры высокого давления и другое вспомогательное газовое оборудование.
В газовой колонне монтируются трубы и переходники для подключения к заправочным шлангам.
Одним из основных частей колонки является массовый кориолисовый расходомер типа OPTIGAS фирмы «KROHNE», принцип действия которого основан на использовании сил Кариолиса. Эти силы возникают в колебательной системе, в которой одновременно имеют место поступательное и вращательное движения.
Величина кориолисовой силы зависит от массы сжатого газа и скорости его движения в системе, а следовательно от массового расхода среды.
лист № 2
всего листов 5

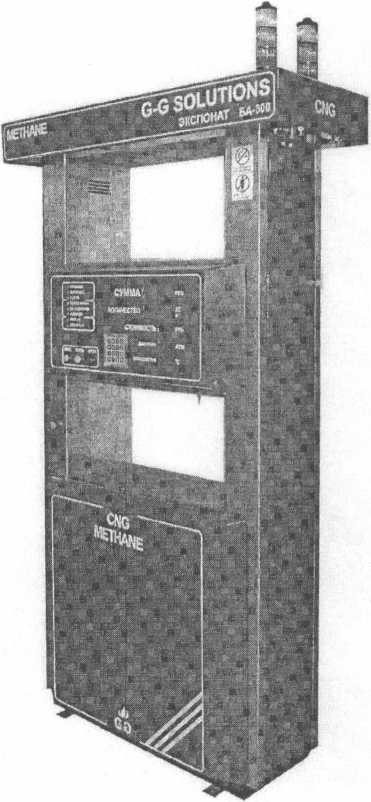

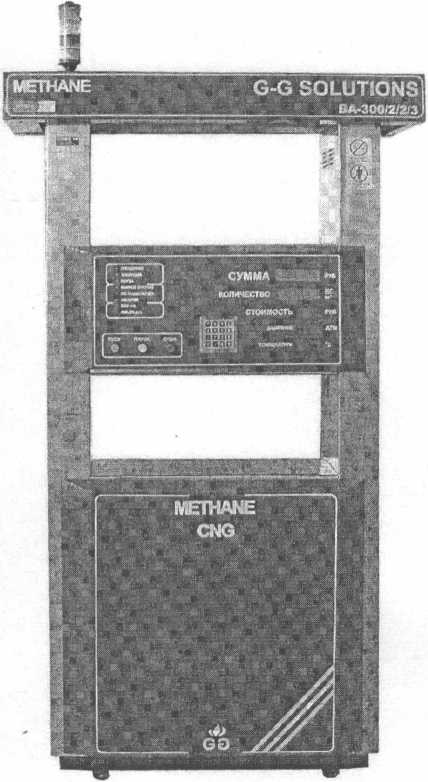

Фотография общего вида

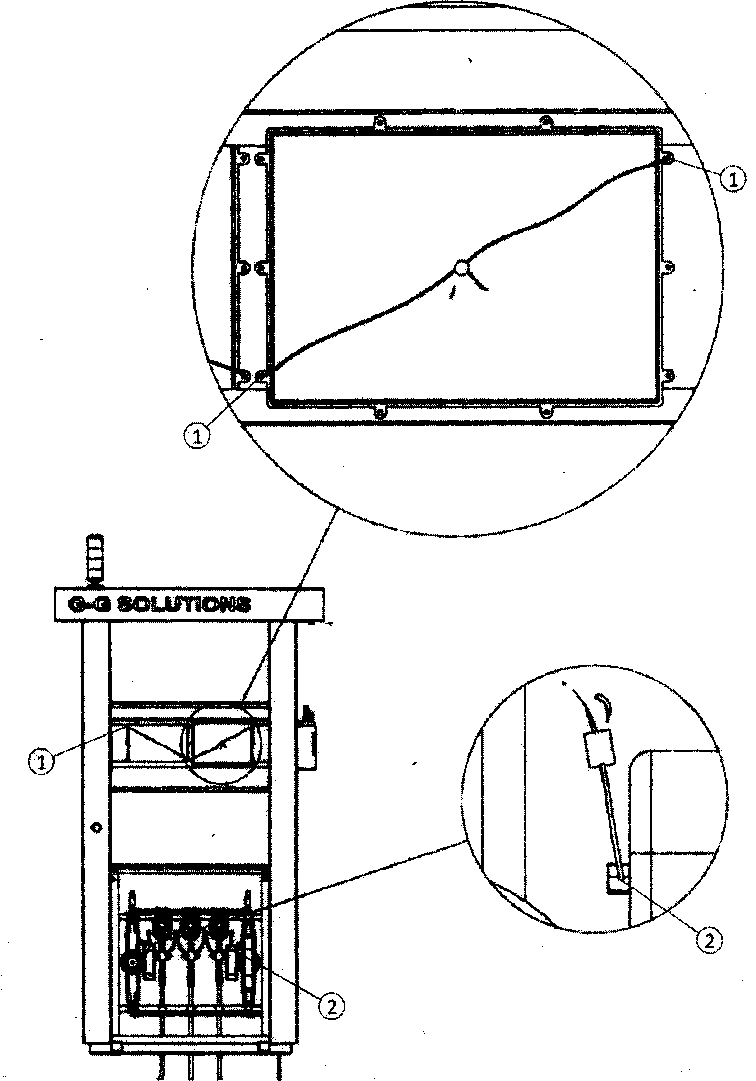

Схема мест пломбировки
1. Место для пломбирования крышки управляющей платы газораздаточной колонки на месте установки.
2. Место для пломбирования крышки электронного блока массового расходамера газа на месте установки.
Программное обеспечение
Программное обеспечение (ПО) является встроенным и представляет собой микропрограмму прошитую в микропроцессорный блок и отдельно не поставляется. Структурно ПО состоит из блоков управления, связи с массовым расходомером, математической обработки, индикации и связи .с внешним ПЭВМ. Разделение на метрологически значимое и метрологически незначимое ПО отсутствует. Вычисление цифрового идентификатора ПО микропроцессора и вывод его значения на дисплей не проводится. ПО осуществляет функции управления процессом заправки, а также обработки и индикации результатов измерений колонки.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - «ВЫСОКИЙ».
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GG |
|
Номер версии ПО |
г2.50 |
|
Цифровой идентификатор ПО |
6bafbe6ae3cc5bc8356df5de4c90f971 b9d6b5ba |
|
Алгоритм вычисления цифрового идентификатора ПО |
SHA1 |
Технические характеристики
Таблица 2
|
Измеряемая среда |
Природный газ по ГОСТ 27577-2000 |
|
Максимальное входное давление не более, МПа, (кгс/см2) |
24,52 (250) |
|
Рабочее давление, МПа (кгс/см2) |
19,6(199,9) |
|
Диапазоны измерения расхода газа, кг/мин. |
от 1 до 50 |
|
Средняя производительность двухпостовой колонки, приведенная к стандартным условиям, м3/час. Двухпостовой/однапостовая |
800/400 |
|
Относительная погрешность измерения дозы газа, % |
±1,0 |
|
Пределы допускаемой погрешности показания давления, % |
±0,5 |
|
Диапазоны рабочих температур, °C |
от - 40 до +55 |
|
Напряжение, В |
24 ± 20% |
|
Средняя потребляемая мощность, не более, Вт |
30 |
|
Усилие разрыва муфты, Н |
от 266,9 до 622,7 |
|
Давление пневматики, МПа, (кгс/см2) |
от 0,5884(6) до 0,7845(8) |
|
Масса, не более, кг |
180 |
|
Габаритные размеры Д х Ш х В, не более, мм |
1300x500x2500 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса колонки в виде наклейки.
Комплектность
Таблица 3
|
Наименование |
Кол-во | |
|
Газораздаточная колонка БА-300 |
* |
1 |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
|
Паспорт |
1 | |
Поверка
осуществляется по документу «Методика поверки газораздаточной колонки БА-300», утвержденному ООО «ДЖИ-ДЖИ СОЛЮШНС» и согласованному национальным институтом метрологии в 2014г.
Основное поверочное оборудование:
- весоизмерительное устройство или весы с границами допустимой погрешности ± 10 г, ценой деления 10 г и баллон объемом от 30 до 50 л;
- термометр лабораторный ТЛ 5 № 2 по ГОСТ 27544-87.
Сведения о методах измерений
изложены в документе « Газораздаточная колонка БА-300. Руководство по эксплуатации».
Нормативные документы
1. ТУ АМ 39359444.7423-2014 «Технические условия. Газораздаточная колонка БА-300 »
