Колонки для выдачи продукта AdBlue серии V-line

Назначение

Колонки для выдачи продукта AdBlue серии V-line (далее - колонки) предназначены для измерения объема продукта AdBlue® (32,5% раствор мочевины в деминерализованной воде) при выдаче его в специальные баки транспортных средств с дизельным двигателем с учетом требований учетно-расчетных операций.

Область применения колонок автозаправочные станции.

Описание

Принцип действия колонок состоит в следующем: жидкость из резервуара через приемный клапан и фильтр подается в измеритель объема (счетчик) из которого через раздаточный шланг с пистолетом поступает в специальный бак транспортного средства.

В колонках реализован прямой метод измерения объема жидкости, проходяще го через установку, измерителем объема жидкости.

При протекании жидкости через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, жидкость при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передае тся на вал датчика импульсов.

Вращательное движение вала датчика преобразуется в последовательность электрических импульсов.

Измеритель объема поршневого типа с датчиком импульсов, фильтр, клапаны и раздаточный шланг с пистолетом конструктивно представляют собой гидравлический модуль V-line 869O.xxx/AdBlue.

Выходная последовательность электрических импульсов с датчика импульсов (гидравлический модуль V-line 869O.xxx/AdBlue) поступает в электронно-вычислительное устройство колонки, на цифровом табло которого индицируется количество отпущенной жидкости, его цена и стоимость.

Задание дозы жидкости и включение колонок производи! оператор на пульте, находящемся непосредственно на установке или с пульта дистанционною управления дистанционного протоколами EASYCALL, PUMALAN SINGLE, PUMALAN EXTENDED, DART, NARA или IFSF (LON).

Основными элементами установки являются:

- измеритель объема поршневого типа: М403.25АР или М.403.25ЕАР (со встроенным датчиком импульсов МЕ-01-06, производства фирмы «Eltomatic А/S, Дания) или М403.25АР/1, М403.25ЕАР/1 (со встроенным датчиком импульсов МТХ 076. производства фирмы. «Metra a.s.», Чешская Республика или датчиком импульсов ADAST 40 или ADAST 41, производства фирмы «Adast Systems, a.s.», Чешская Республика), или М407.25АР или М407.25ЕАР (со встроенным датчиком импульсов ADAST 47, производства фирмы «Adast Systems, a.s.», Чешская Республика), производства фирмы «Adast Systems a.s.», Чешская Республика, счетчики имеют электронную (ЕАР) или механическую (АР) калибровку;

- электронно-вычислительное устройство серии ADP (ADP1/T, ADP2/T, ADPMPDx/T, ADPMPDx/T-PWM, ADP1/L) производства фирмы «Beta Control s.r.o.». Чешская Республика, или электронно-вычислительное устройство серии ADAS Г ЕС (ADAST ECI, ADAST ЕС2, ADAST ECMPDx) производства фирмы «Adast Systems, a.s.», Чешская Республика;

- фильтр тонкой очистки 60 мкм;

- раздаточный пистолет со шлангом длиной не менее 3,8 м.

Колонки используются как законченное самостоятельное изделие или как модуль в составе комбинированных топливораздаточных систем, при этом:

- V-line х AdBlue® 47хх.ххх используются как законченное самостоятельное изделие;

- V-line 8664.xx/AdBlue® представляет собой компактный самонесущий модуль, предназначенный для установки в контейнерные автозаправочные станции.

Колонки выпускаются односторонние или двухсторонние с одним или двумя раздаточными шлангами с каждой стороны.

Установки при заказе имеют следующее обозначение:

V-line х AdBlue® 47хх.ххх,

где: V-line х AdBlue® 47 - обозначение модели ус тановки;

первый х - исполнение - R - низкое с возвратным шлангом или F1 - высокое с подвесным ;

второй х - всегда 0;

третий х - всегда 1 - количество продуктов;

четвертый х - всегда 0;

пятый х - количество раздаточных пистолетов - 1 или 2;

шестой х - количество саттелитов - 1 или 2

V-line 8664.хх/ AdBlue®

где : V-line 8664 - обозначение модели установки;

первый х -- всегда 1- (MONO - Q = 40 л/мин);

второй х - электронно-вычислительное устройство (2 Beta Control. 7 ADAST);

AdBlue® - обозначение продукта;

V-line 8690.ххх/AdBlue®

где : V-line 8690 - обозначение модели установки;

первый х - исполнение - R - низкое с возвратным шлангом или Н - высокое с подвесным ;

( :

Г                                     . ' ' 1‘

второй х - конфигурация установки (1- MONO - 1 пистолет - Q = 40 л/мин, 2 - DUO - 2 пистолета - 2 х Q = 40 л/мин);

третий х - электронно-вычислительное устройство (2 Beta Control, 7 ADAST);

AdBlue® обозначение продукта;

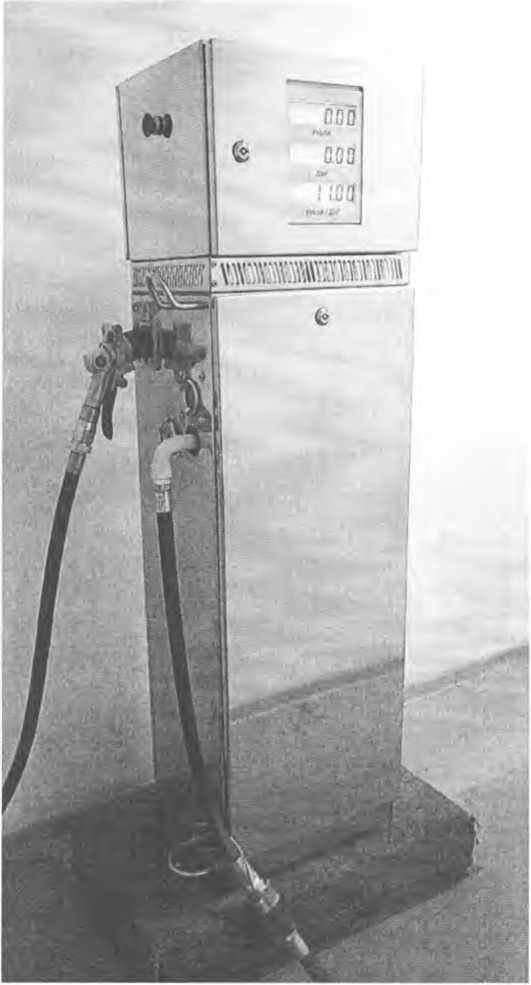

Внешний вид счетчиков приведен па рисунке 1.

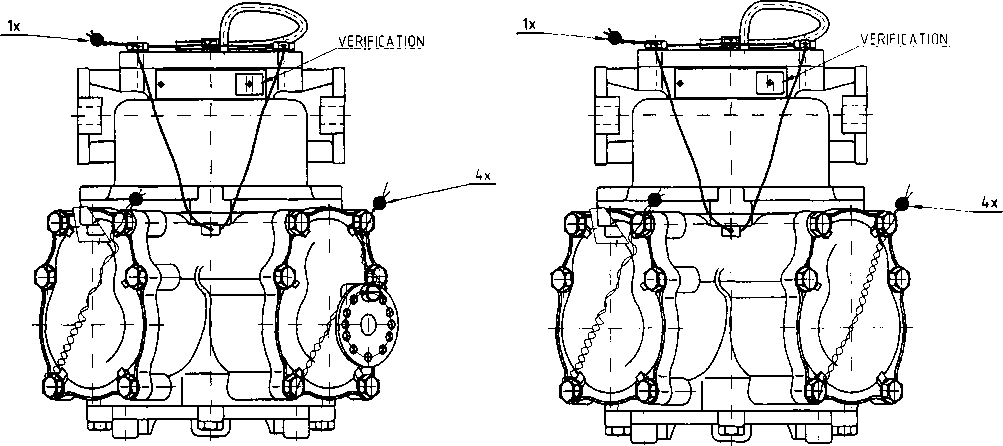

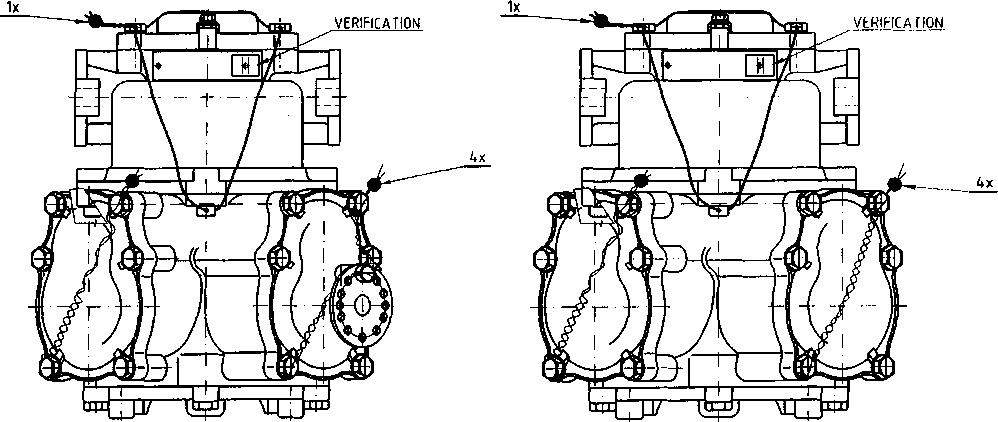

Место нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.

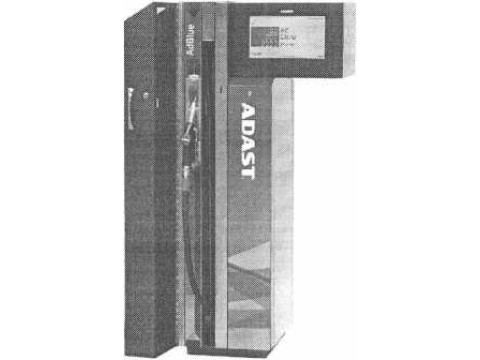

Колонка V-line R AdBlue" 47хх.ххх исполнение V-line R AdBlue' 47хх.х2х

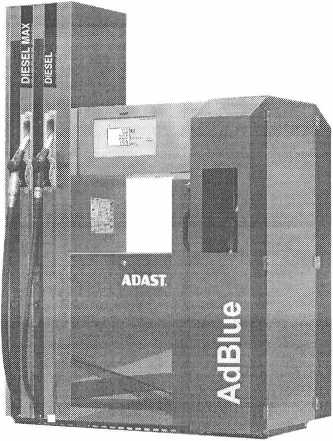

Колонка V-line 8690.ххх/ AdBlue " в составе к комбинированных топливораздаточных систем

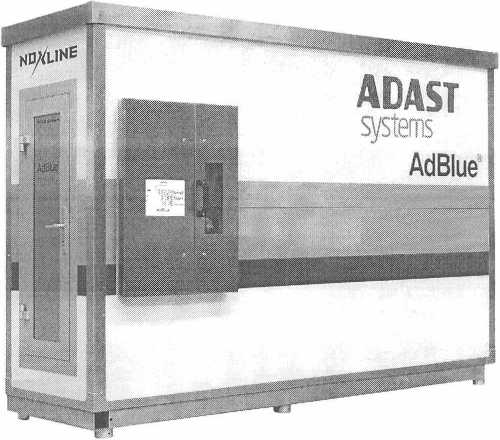

Общий вид колонки модификации V-line 8664.хх/ AdBlue"

Пример общего вида колонки модификации V-line 8664.хх/ AdBlue" в составе контейнерной автозаправочной станции

Рисунок 1 - Внешний вид колонок

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики счетчиков приведены в таблице 1.

Таблица 1

ъ-.     \ \

7 ■                        \

1 .luci 4 jtiictoH у '                  •                                            11

4 ;                  И

Знак утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплект поставки колонок в соответствии с требованиями документации фирмы "Adast Systems, a.s." (Чехия).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документации фирмы "Adast Systems, a.s." (Чехия).

СТБ 8024-2012 Система обеспечения единства измерений Республики Беларусь. Системы измерительные для жидкостей, не являющихся водой. Общие требования и методы испытаний.

МРБ МП. 2557-2015 «Колонки для выдачи продукта AdBlue . Методика поверки».

Заключение

Колонки для выдачи продукта AdBlue серии V-line соответствуют требованиям СТБ 8024-2012 и документации фирмы "Adast Systems, a.s." (Чехия).

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, 93.

Тел. (017) 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
