Трансформаторы тока ТПК-10
| Номер в ГРСИ РФ: | РБ 03 13 5699 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "Самарский трансформатор", г. Самара |
|
Описание типа РБ 03 13 5699 15 [2015-07-06]
rb-03-13-5699-15_2015-07-06.pdf
|
Скачать |
Трансформаторы тока ТПК-10 предназначены для передачи сигнала измерительной информации приборам измерения, защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц или 60 Гц, для установки в комплектные распределительные устройства (КРУ) внутренней установки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5699 15 |
| Наименование | Трансформаторы тока ТПК-10 |
| Год регистрации | 2015 |
| Номер сертификата | 9730 |
| Дата регистрации | 2015-04-30 |
| Срок действия | 2018-08-23 |
| Получатель сертификата | ОАО "Самарский трансформатор", г. Самара, Россия (RU) |
Производитель / Заявитель
АО "Самарский трансформатор"
Адрес: 443017, г. Самара, Южный проезд, 88
Контакты: тел.: (846) 261-68-23; факс: (846) 261-68-25 // info@samaratransformer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: ОАО "Самарский трансформатор" (аттестат аккредитации - № RA.RU.310606, шифр поверительного клейма - БНС)(НТК №05-15). |
Поверители
Скачать
|
Описание типа РБ 03 13 5699 15 [2015-07-06]
rb-03-13-5699-15_2015-07-06.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТПК-10 предназначены для передачи сигнала измерительной информации приборам измерения, защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц или 60 Гц, для установки в комплектные распределительные устройства (КРУ) внутренней установки.
Описание
Трансформаторы тока ТПК-10 (далее - трансформаторы) являются электромагнитными устройствами и изготавливаются в проходном исполнении. Корпус трансформаторов литой, выполнен из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформаторы имеют два или три витых ленточных магнитопровода с вторичными обмотками для измерений и защиты. Первичная обмотка трансформаторов - одновитковая или многовитковая, выводы расположены с обоих торцов трансформатора. Трансформаторы не имеют заземляющего зажима. Трансформаторы должны крепиться к элементам заземленной конструкции изделий потребителя.
Рабочее положение трансформаторов в пространстве - произвольное.
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

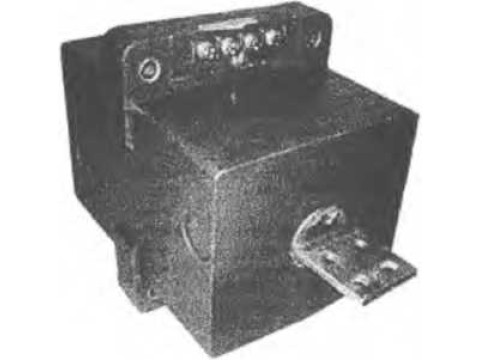

Рис. 1 - Фотография общего вида трансформаторов тока ТПК-10.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов тока ТПК-10 указаны в таблице I.
Таблица 1
|
Наименование параметра |
Значение |
|
Номинальное напряжением UH0M, кВ |
10 или 11* |
|
Номинальный первичный ток 1| иом, А |
20, 30, 50, 75, 100,150, 200, 300, 400, 600, 800, 1000,1500,2000,2500,2800, 3000 |
|
Номинальный вторичный ток I2 ном> А |
5 |
|
Номинальная вторичная нагрузка с коэффициентом мощности 0,8, ВА |
3,5; 10; 15; 20; 25; 30; 50 |
|
Номинальный класс точности вторичных обмоток: для измерений для защиты |
0,2; 0,2S; 0,5; 0,5S 5Р; ЮР |
|
Номинальная частота, Гц |
50 или 60* |
|
Номинальный коэффициент безопасности приборов Кбном вторичных обмоток для измерений |
от 2 до 20 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
от 10 до 30 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2; УЗ; ТЗ |
|
Средняя наработка до отказа, ч |
4-10* |
|
Длина, мм |
от 413 до 495 |
|
Ширина, мм |
от 200 до 222 |
|
Высота, мм |
250 |
|
Масса, кг, не более |
20 |
|
Примечание * - для трансформаторов, предназначенных для поставок на экспорт | |
Знак утверждения типа
Знак утверждения типа наносится на табличку технических данных и на паспорт типографским способом.
Комплектность
В комплект поставки входят:
- трансформатор тока ТПК-10 - 1 шт.;
- паспорт - 1 экз.;
- руководство по эксплуатации -1 экз. на партию в один адрес.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».
Сведения о методах измерений
Методы измерений с помощью трансформаторов тока ТПК-10 указаны в документе ИБЛТ.671224.003 РЭ «Трансформаторы тока ТПК-10. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
3. ТУ 3414-014-05755476-2002 «Трансформатор тока ТПК-10. Технические условия».
Рекомендации к применению
- осуществление торговли и товарообменных операций.
Другие Трансформаторы
