Трансформаторы напряжения НАМИТ-10

Номер в ГРСИ РФ:	РБ 03 13 5701 15
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	АО "Самарский трансформатор", г. Самара

Скачать

Описание типа РБ 03 13 5701 15 [2015-07-06]

rb-03-13-5701-15_2015-07-06.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Трансформаторы напряжения НАМИТ-10 предназначены для применения в электрических цепях переменного тока промышленной частоты с номинальным напряжением 6 кВ и 10 кВ с целью передачи сигнала измерительной информации измерительным приборам в цепях учета, защиты, автоматики, сигнализации и контроля изоляции в сетях с изолированной нейтралью или заземленной через дугогасящий реактор.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5701 15
Наименование	Трансформаторы напряжения НАМИТ-10
Год регистрации	2015
Номер сертификата	9732
Дата регистрации	2015-04-30
Срок действия	2018-07-23
Получатель сертификата	ОАО "Самарский трансформатор", г. Самара, Россия (RU)

Производитель / Заявитель

АО "Самарский трансформатор"

Адрес: 443017, г. Самара, Южный проезд, 88

Контакты: тел.: (846) 261-68-23; факс: (846) 261-68-25 // info@samaratransformer.ru

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Методика поверки	Поверка проводится по ГОСТ 8.216-2011.
Признание поверки	Первичная при выпуске из производства: ОАО "Самарский трансформатор" (аттестат аккредитации - № RA.RU.310606, шифр поверительного клейма - БНС)(НТК №05-15).

Поверители

Скачать

Описание типа РБ 03 13 5701 15 [2015-07-06]

rb-03-13-5701-15_2015-07-06.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Трансформаторы напряжения НАМИТ-10 (далее - трансформаторы) состоят из магнитопроводов, собранных из электротехнической стали. На стержнях магнитопроводов расположены слоевые обмотки с изоляцией. Магнитопроводы с обмотками соединены между собой с помощью ряда конструктивных элементов в единую конструкцию и представляют собой активную часть трансформатора. Трансформаторы представляют собой соединенные конструктивно в единое целое трансформатор напряжения контроля изоляции ТПКИ и трансформатор нулевой последовательности ТИП, размещенные в одном баке, залитом трансформаторным маслом.

Трансформаторы напряжения НАМИТ-10 изготавливаются в модификациях НАМИТ-10-1 и НАМИТ-10-2, отличающихся друг от друга метрологическими и техническими характеристиками (см. таблицу 1 и таблицу 2).

У трансформаторов напряжения НАМИТ-10-1 первичные обмотки одного трансформатора предназначены для включения на линейные напряжения «АВ» и «ВС», а первичная обмотка другого трансформатора - на фазное напряжение «ВХ». У трансформаторов НАМИТ-10-2 первичные обмотки трехобмоточного трансформатора ТНКИ предназначены для включения на линейные напряжения «АВ», «ВС» и «СА», первичная обмотка однофазного трансформатора нулевой последовательности ТНП включается в нейтраль -основного трансформатора и служит для защиты трансформатора ТНКИ от повреждений при однофазных замыканиях и феррорезонанса.

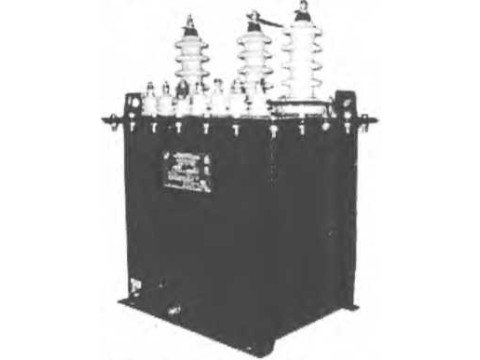

Общий вид трансформаторов напряжения НАМИТ-10 показан на рисунке 1.

Рисунок 1 - Фотография общего вида трансформаторов напряжения НАМИТ-10

Технические характеристики

Основные метрологические и технические характеристики трансформаторов напряжения НАМИТ-10 указаны в таблице 1 и таблице 2.

Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения НАМИТ-10-1

Наименование параметра	Значение
Номинальные напряжения обмоток, кВ - первичных «АВ» и «ВС» -первичной «ВХ» - вторичной основной	6; 10 бНЗ; ЮЛ/З 0,1
Номинальная мощность основных вторичных обмоток на вводах, ВА: - в классе точности 0,2 «ав»; «вс»; «са» - в классе точности 0,5 «ав»; «вс»; «са» - в классе точности 1 «ав» ; «вс» ; «са» - в классе точности 3 «ав»; «вс»; «са»	75;75;0 100; 100; 0 150;150;0 150; 150; 150
Предельная мощность обмоток, ВА - первичной - вторичной основной - вторичной дополнительной	1000 900 100
Номинальная частота, Гц	50
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ2
Масса, кг, не более	110
Габаритные размеры, мм, не более (Д х Ш х В)	482x353 x635
Средняя наработка до отказа, ч	400000

Таблица 2 - Основные метрологические и технические характеристики трансформаторов напряжения НАМИТ-10-2

Наименование параметра

Значение

Номинальные напряжения обмоток, кВ - первичной

- вторичной основной

- вторичной дополнительной

6; 10 0,1 0,1/3

Номинальная мощность основных вторичных обмоток при измерении линейных напряжений и симметричной нагрузки на вводах, ВА: - в классе точности 0,2 - в классе точности 0,5 - в классе точности 1 - в классе точности 3

75 150;200 270;300 600

Окончание таблицы 2

Наименование параметра	Значение
Предельная мощность обмоток, ВА - первичной - вторичной основной - вторичной дополнительной	1000 900 100
Номинальная частота, Гц	50
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ2
Масса, кг, не более	110
Габаритные размеры, мм, не более (Д х Ш х В)	482 х 353 х 635
Средняя наработка до отказа, ч	400000

Знак утверждения типа

Знак утверждения типа наносится на табличку технических данных и на паспорт типографским способом.

Комплектность

В комплект поставки входят:

- трансформатор напряжения НАМИТ-10

1 шт.

1 экз.

- паспорт

- руководство по эксплуатации

Поверка

осуществляется по ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».

Сведения о методах измерений

Методы измерений с помощью трансформаторов напряжения НАМИТ-10 указаны в документе «Трансформатор напряжения НАМИТ-10. Руководство по эксплуатации ИБТЛ.671241.021 РЭ».
