Счетчики электрической энергии переменного тока статические АМТ
| Номер в ГРСИ РФ: | РБ 03 13 5598 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | РУП «Гродноэнерго», г. Гродно, Республика Беларусь |
|
Описание типа РБ 03 13 5598 14 [2015-01-14]
rb-03-13-5598-14_2015-01-14.pdf
|
Скачать |
Счетчики электрической энергии переменного тока статические АМТ (далее - счетчики) предназначены для измерения активной со всегда положительным отсчетом или активной и реактивной энергии в прямом и обратном направлениях в трехфазных четырехпроводных цепях переменного тока с номинальной частотой 50 Гц в условиях умеренного климата.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5598 14 |
| Наименование | Счетчики электрической энергии переменного тока статические АМТ |
| Год регистрации | 2014 |
| Номер сертификата | 9516 |
| Дата регистрации | 2014-12-23 |
| Срок действия | 2019-12-23 |
| Получатель сертификата | филиал Предприятия средств диспетчерского и технологического управления РУП "Гродноэнерго", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
филиал Предприятие средств диспетчерского и технологического управления РУП "Гродноэнерго"
Адрес: ул. Молодежная, 2, 230025, г. Гродно
Контакты: (0152)79 22 59 / (0152)79 26 99 / psdtu@energo.grodno.by
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2463-2014. |
Поверители
Скачать
|
Описание типа РБ 03 13 5598 14 [2015-01-14]
rb-03-13-5598-14_2015-01-14.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии переменного тока статические АМТ (далее - счетчики) предназначены для измерения активной со всегда положительным отсчетом или активной и реактивной энергии в прямом и обратном направлениях в трехфазных четырехпроводных цепях переменного тока с номинальной частотой 50 Гц в условиях умеренного климата.
Область применения - промышленные предприятия, объекты коммунального хозяйства и энергосистемы. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии. Допускается применение счетчиков для коммерческого учета электроэнергии.
Описание
Принцип действия счетчиков заключается в преобразовании входных напряжений и токов сигнально-цифровым процессором в цифровые коды и их последующей обработке микроконтроллером. Микроконтроллер реализует измерительные алгоритмы и управляет работой всех узлов счетчика.
Счетчики предназначены для подключения к сети переменного тока через измерительные трансформаторы тока или непосредственно.
Структурная схема условного обозначения модификаций счетчиков представлена на рисунке 1.
|
АМТ Тип счетчика |
X |
X |
- |
X |
X |
X |
X |
X |
X |
х3) |
- |
|
Исполнение |
В1 | ||||||||||
|
Отношение максимального тока к номинальному (базовому), %: - 10001} - 1200° - 16001} - 20001} - 1502) - 2002) |
А В D Е 2 3 | ||||||||||
|
Основное исполнение: - с дисплеем и часами реального времени |
F | ||||||||||
|
Тип измеряемой энергии: - активная и реактивная в прямом и обратном направлении - активная со всегда положительным отсчетом |
R А | ||||||||||
|
Подключение к сети: - трехфазное четырехпроводное |
4 | ||||||||||
|
Преобразователь тока: - трансформатор |
т | ||||||||||
|
Исполнение корпуса на ток, А, до: - 100 |
Е | ||||||||||
|
Тип процессора: - 2 процессора Texas Instruments |
II | ||||||||||
|
Наличие дополнительных модулей: - радиомодуль - RS-485 - импульсные выходы для А+ и А- |
м 4 W | ||||||||||
Страна-производитель:
- Беларусь BY
- для счетчиков непосредственного включения; 2) - для счетчиков трансформаторного вклю-3)
чения; ’ - поле может содержать все опции.
Рисунок 1 - Структурная схема условного обозначения счетчиков
Счетчики имеют модификации в зависимости от отношения максимального тока к номинальному (базовому) току, типа измеряемой энергии, наличия дополнительных модулей.
Счетчики имеют пароли, обеспечивающие защиту от несанкционированно ерепро-граммирования счетчика в условиях эксплуатации.
Госуда/хцвенннй pegc™ средств измерений
Счетчики обеспечивают ведение в энергонезависимой памяти архива внутренних ошибок. архива состояния сети и архива сеансов параметризации.
Конструктивно счетчики имеют оптоэлектронные импульсные и оптические испытательные выходы, а также возможность установки дополнительных интерфейсов связи: RS-485 и (или)радиомодуля.
Счетчики отображают на дисплее параметры и данные, перечень которых приведен в Приложении А. Счетчики обеспечивают возможность считывания и записи через интерфейсы связи параметров и данных, приведенных в приложении А.
Внешний вид счетчиков приведен на рисунке 2.
Схема пломбирования счетчиков от несанкционированного доступа к элементам счетчика с указанием места нанесения знака поверки приведена в Приложении Б.

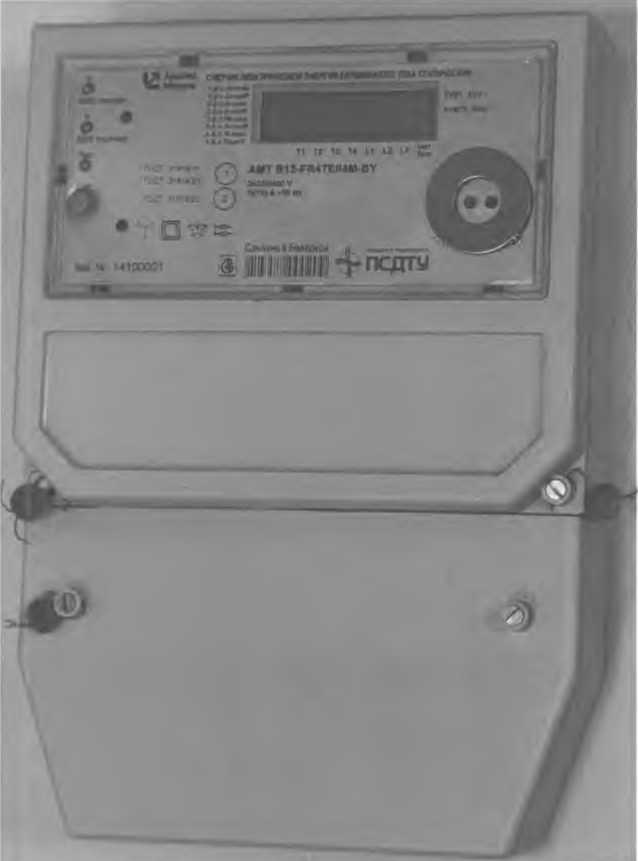

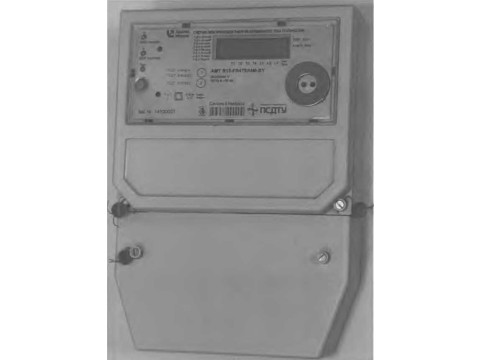

Рисунок 2 - Внешний вид счетчиков электрической энергии АМТ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение параметра |
|
Класс точности: - для активной энергии по ГОСТ 31819.21-2012 - для реактивной энергии по ГОСТ 31819.23-2012 |
1 2 |
|
Номинальное напряжение (инОмин), В: |
3x230/400 |
|
Номинальный ток для счетчиков трансформаторного включения (Комин), А |
5 |
|
Базовый ток для счетчиков непосредственного включения (К), А |
5 |
|
Максимальный ток (1Макс), - для счетчиков трансформаторного включения; - для счетчиков непосредственного включения |
1,5 1номин ИЛИ 2 Тномин 10-1б или 12-Ig, или 16-1б, или 20 Ig |
|
Установленный рабочий диапазон напряжений, В |
ОТ 0,9 ДО 1,1 Uhomhh |
|
Предельный рабочий диапазон напряжений, В |
ОТ 0,8 ДО 1,15 Uhomhh |
|
Стартовый ток при UHOMhh и созф-1: - для класса точности 1 трансформаторного включения - для класса точности 1 непосредственного включения |
0,002 Тномин 0,004 1б |
|
Стартовый ток при иНОмин и зтф= 1: - для класса точности 2 трансформаторного включения - для класса точности 2 непосредственного включения |
0,003 Тномин 0,005 Тб |
|
Частота сети, Гц |
50±2,5 |
|
Суточный ход встроенных часов в нормальных условиях, с, не более |
±1 |
|
Количество тарифов |
от Т до 4 |
|
Количество тарифных зон |
от Т до 15 |
|
Количество тарифных сезонов |
от 1 до 5 |
|
Интервал усреднения мощности, мин |
5, 10, 15, 20, 30 или 60 |
|
Глубина хранения срезов энергии, мощности, напряжения, тока, коэффициента мощности при 30 мин интервале усреднения, дней |
446 |
|
Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 тарифам на начало месяца |
текущего и 15 предыдущих месяцев |
|
Глубина хранения значений максимальной мощности за месяц |
текущего и 15 предыдущих месяцев |
|
Время хранения информации при отключении питания, лет |
8 |
|
Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее |
8 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение параметра |
|
Защита от несанкционированного перепрограммирования счетчика |
программная (пароли) и аппаратная (ключ на плате) |
|
Архивы событий |
- архив ошибок энергетически независимой памяти, микропроцессора и его периферии, часов реального времени; - архив состояния сети, снятия кожуха, снятия клеммной крышки, воздействия магнитным полем; - число сеансов параметризации, дата и время последнего сеанса параметризации |
|
Мощность, потребляемая параллельной цепью, - полная, В-А, не более - активная, Вт, не более |
5,0 2,0 |
|
Полная мощность, потребляемая последовательной цепью, В-А, не более |
4,0 |
|
Интерфейсы связи |
оптический, RS-485 и/или радиомодуль |
|
Телеметрические выходы |
2 оптоэлектронных импульсных |
|
Испытательные выходы |
2 оптических |
|
Постоянная счетчика, имп/кВт-ч или имп/квар-ч |
5000 |
|
Установленный рабочий диапазон температур, ° С |
от минус 40 до плюс 70 |
|
Предельный рабочий диапазон температур,0 С |
от минус 40 до плюс 70 |
|
Относительная влажность в рабочих условиях, % |
до 90 при температуре 30°С |
|
Предельный диапазон температур хранения и транспортирования, 0 С |
от минус 40 до плюс 70 |
|
Средний срок службы до первого капитального ремонта, лет, не менее |
24 |
|
Установленный срок службы, лет, не менее |
24 |
|
Средняя наработка на отказ, ч, не менее |
150000 |
|
Габаритные размеры счетчика с крышкой зажимной коробки, мм, не более: |
251x177x60 |
|
Масса, кг, не более |
1,5 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 |
II |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP51 (без всасывания пыли), категория 2 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом и на переднюю панель счетчика методом сеткографии.
Комплектность
Комплект поставки счетчика соответствует таблице 2.
Таблица 2
|
Наименование |
Количество, шт. |
|
Счетчик электрической энергии переменного тока статический АМТ |
1 |
|
Счетчик электрической энергии переменного тока статический АМТ. Паспорт |
1 |
|
Счетчики электрической энергии переменного тока статические АМТ. Руководство по эксплуатации |
1 |
|
Счетчики электрической энергии переменного тока статические АМТ. Методика поверки |
1* |
|
Сервисная программа «AMsoft PFO» |
1* |
|
Упаковка |
1 |
|
* определяется договором на поставку | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 500036458.105-2015 Счетчики электрической энергии переменного тока статические АМТ. Технические условия.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
МРБ МП /^/3 сЛ^/^Счетчики электрической энергии переменного тока статические АМТ. Методика поверки.
Заключение
Счетчики электрической энергии переменного тока статические АМТ соответствуют требованиям ТУ BY 500036458.105-2015, ГОСТ 22261-94, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012.
Межповерочный интервал - не более 96 мес при применении в сфере законодательной метрологии.
