Счетчики электрической энергии трёхфазные многофункциональные PCR 423

Назначение

Счетчики электрической энергии трёхфазные многофункциональные PCR 423 предназначены для измерения и учета активной и реактивной энергии в двух направлениях в трёхфазных трёхпроводных и четырехпроводных цепях переменного тока с номинальной частотой 50 Гц.

Счетчики электрической энергии однофазные многофункциональные PCR 423 могут быть использованы автономно или в составе автоматизированных систем контроля и учета электроэнергии в жилищно-коммунальном хозяйстве.

Описание

Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной и реактивной энергии по измеренным мгновенным значениям входных сигналов тока и напряжения. Измерение реактивной энергии счетчики производят с помощью метода сдвига фазы сигналов напряжения на 90°.

Счетчики изготовлены на базе цифрового сигнального процессора со встроенным аналого-цифровым преобразователем, который производит преобразование сигналов, поступающих на его входы от датчиков тока и напряжения, в цифровой код. В качестве датчиков тока используются токовые трансформаторы или шунт, имеющий незначительную линейную погрешность, а в качестве датчика напряжения - резистивный делитель, включенный в параллельную цепь напряжения счетчика.

Для хранения и отображения измеренных величин в счетчиках имеется энергонезависимая память и жидкокристаллический индикатор для отображения измеряемых величин. Учет энергии обеспечивается по четырем тарифам и восьми временным зонам. Счетчики имеют в своем составе измерительное устройство, микроконтроллер, энергонезависимую память данных EEPROM, которая позволяет сохранять всю информацию при отключении источника питания. Встроенные часы реального времени позволяют вести учет активной и реактивной электроэнергии по тарифным зонам суток. Кроме того, счётчики имеют встроенный источник питания, автоматический выключатель-разъединитель нагрузки потребителя, жидкокристаллический индикатор для просмотра информации, оптический порт, датчик обнапужения вмешательства, кнопка просмотра параметров счётчика. Переключение тарифов производится внутренним таймером. Ход часов при отсутствии питания обец^еДи

ся

Государственным реестр

Для доктмснтои

помощью встроенной литиевой батареи в течение 10 лет.

средств измерении зс-спублики Беларусь

Лист 1 из 5

Счетчики обеспечивают измерения следующих временных значений: секунды, минуты, часы, дни, недели месяцы, годы, переход на летнее время, а также учитывают високосные годы.

Оптический порт, интерфейс RS-485, PLC-модем, GPRS, радиомодем предназначены для параметризации счётчика в месте установки и для съёма показаний измеряемых величин, как в реальном времени, так и параметров, хранящихся в «памяти» счетчиков, для контроля работы счетчиков программно-аппаратными средствами автоматизированных систем контроля и учета электроэнергии.

В счётчиках предусмотрена возможность использования системы предоплаты за потребляемую электроэнергию.

Счётчики регистрируют профили по активной и реактивной энергии. Период интеграции может быть запрограммирован в счётчике в диапазоне от 1 минуты до 1 часа.

Счетчики позволяют считывать следующую информацию по активной и реактивной энергиям в прямом и обратном направлениях: текущие показания счетчика; значение потреблённой активной и реактивной энергии по тарифам, максимальную мощность, дату и время. Помимо этого, возможно считывание вспомогательных данных, а именно следующих значений - мощности активной и реактивной по каждой фазе и сумму по фазам; среднеквадратических значений токов и напряжений пофазно, значение частоты сети, cos (р.

Заводские настройки являются неизменными на протяжения всего срока эксплуатации счётчика, в их состав входят: штрих-код счётчика, заводской номер счётчика, передаточное число счётчика. Счётчики имеют возможность программирования следующих параметров:

Параметры программируемые производителем:

- серийный номер счетчика;

- сетевой адрес счетчика;

- тип и код счетчика.

Параметры программируемые производителем или эксплуатационной организацией:

- идентификационные параметры связи;

- дата, местное время региона, где эксплуатируется счётчик;

- основной календарь и основное тарифное расписание;

- идентификационные параметры периода выставления счёта;

- договорные параметры энергоснабжения;

- параметры программирования тарифов;

- параметры предоплаты и ограничения нагрузки;

- параметры отображения информации;

- пароль доступа первого уровня (логин и пароль);

Счетчики ведут журнал событий, в котором фиксируются следующие события:

- изменение настроек счетчика;

- перегрузка;

- синхронизация времени;

- пропадание напряжение, в.т.ч. на отдельной фазе;

- значительный небаланс токов;

- неправильное подключение;

- срабатывание реле управления нагрузкой;

- вскрытие корпуса счетчика;

- вскрытие релейной крышки.

Конструкция предусматривает возможность пломбирования корпуса счетчика навесными пломбами после выпуска из производства, после его поверки представителем государственной метрологической службы для предотвращения несанкционированного вмешательства в схемы включения приборов. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.

Программное обеспечение счётчиков разработано специалистами Ltd.» и является с собственностью компании.

Встраиваемое ПО (заводская прошивка) записывается в устройство на стадии его производства. Зашита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты несанкционированного изменения параметров устройства в ПО используется система авторизации пользователя (логин и пароль) и невозможно без вскрытия счётчика.

Внешнее ПО применяется для связи с компьютером через интерфейсы. Оно состоит из драйвера, позволяющего подключать счётчики к персональному компьютеру и программы, позволяющей сохранять результаты измерений в виде текстового файла. ПО не является метрологически значимым и позволяет только считывать результаты измерений из встроенной памяти прибора.

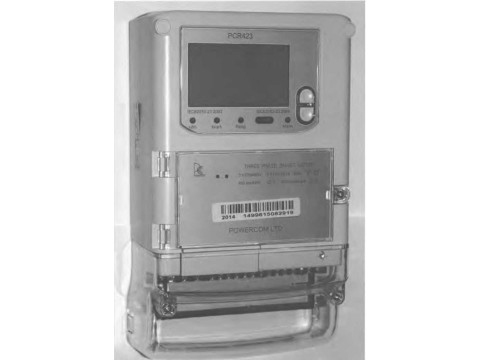

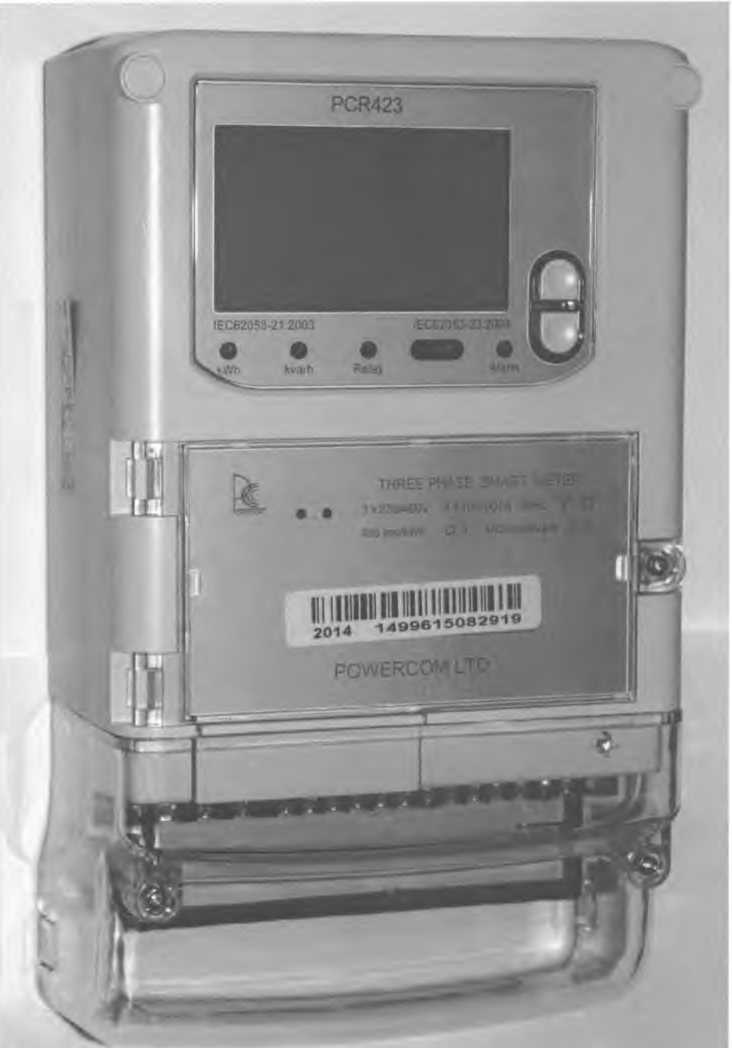

Рисунок 1. Общий вид счетчика электрической энергии трехфазного мног PCR423.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики счетчиков электрической энергии трехфазных многофункциональных PCR 423 приведены в таблице 1.

Таблица 1.

Знак утверждения типа

Знак утверждения типа средств измерений наносится эксплуатационной документации типографским способом.

Комплектность

В комплект поставки счетчика входят:

- счетчик электрической энергии трёхфазный многофункциональный PCR 423,

- паспорт,

- руководство по эксплуатации*;

- методика поверки*,

- упаковочная коробка.

* Поставляется по требованию эксплуатирующей организации.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

МРБ МП. - 2014 Счетчики электрический энергии трехфазные многофункциональные PCR 423. Методика поверки.

Документация фирмы-изготовителя.

Заключение

Счетчики электрической энергии трёхфазные многофункциональные PCR 423 соответствуют требованиям ГОСТ 31818.11-2012 (IEC 62052-11:2003), ГОСТ 31819.21-2012 (IEC 62053-21:2003), ГОСТ 31819.23-2012 (IEC 62053-23:2003), документации фирмы-изготовителя.

Межповерочный интервал - не более 48 месяцев при применении в сфере законодательной метрологии.

ОТВЕТСТВЕННЫЙ ИСПОНИТЕЛЬ

Республиканское унитарное предприятие «Гродненский центр стандартизации, метрологии и сертификации», пр-т Космонавтов, 56, г. Гродно, Республика Беларусь, 230003 тел. +375 (152)643141 .

Аттестат аккредитации № BY/112 02.6.0.0004.
