Счетчики электрической энергии однофазные многофункциональные SMXXX
| Номер в ГРСИ РФ: | РБ 03 13 5814 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Неро Электроникс", д. Королищевичи, Минская обл. |
|
Описание типа РБ 03 13 5814 15 [2016-01-26]
rb-03-13-5814-15_2016-01-26.pdf
|
Скачать |
Счетчики электрической энергии однофазные многофункциональные SMXXX (далее - счетчики) в зависимости от исполнения предназначены для измерения и учета активной и реактивной энергии в прямом и обратном направлениях в однофазных цепях переменного тока частотой 50 Гц и организации многотарифного учета активной энергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5814 15 |
| Наименование | Счетчики электрической энергии однофазные многофункциональные SMXXX |
| Год регистрации | 2015 |
| Номер сертификата | 9984 |
| Дата регистрации | 2015-09-29 |
| Срок действия | 2020-09-29 |
| Получатель сертификата | ООО "Неро Электроникс", Новодворский с/с Минского р-на Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Неро Электроникс"
Адрес: Новодворский с/с Минского р-на Минской обл., Республика Беларусь
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2539-2015. |
Поверители
Скачать
|
Описание типа РБ 03 13 5814 15 [2016-01-26]
rb-03-13-5814-15_2016-01-26.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии однофазные многофункциональные SMXXX (далее - счетчики) в зависимости от исполнения предназначены для измерения и учета активной и реактивной энергии в прямом и обратном направлениях в однофазных цепях переменного тока частотой 50 Гц и организации многотарифного учета активной энергии.
Счетчики предназначены также для преобразования, сохранения и передачи информации по встроенным интерфейсам как самостоятельно, так и в системах автоматического управления и сбора информации.
Область применения - учет электроэнергии в бытовом и в мелкомоторном секторе, на промышленных предприятиях и объектах энергетики, в том числе с информационным обменом данными по каналам связи в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).
Описание
Принцип действия счетчиков основан на измерении аналого-цифровым преобразователем мгновенных значений входных сигналов напряжения и тока в цепи «фазы» и в цепи «нейтрали» для двухэлементных счетчиков или только в цепи «фазы» для одноэлементных счетчиков, с последующим вычислением микроконтроллером активной энергии, а также других параметров сети: среднеквадратических значений напряжений и токов в фазном и нулевом проводе, активной, реактивной и полной мощности, коэффициента активной мощности, реактивной энергии, частоты сети.
Счетчики имеют в своем составе: датчик тока (шунт), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое и электрическое испытательные выходные устройства для калибровки и поверки, ЖК-дисплей для просмотра измеряемой информации, датчики вскрытияи^нем^ной крышки, корпуса, воздействия магнитом, температуры внутри счетчика.
Также в состав счетчиков, в зависимости от исполнения, могут юсоди'га&( один или несколько встроенных интерфейсов связи для съема показаний 0рШШз^ем11Й автоматизированного учета потребленной электроэнергии, оптический порт для локального съема показаний, реле управления нагрузкой, второй датчик тока (шунт).
Структура условного обозначения исполнений счетчиков приведена на рисунке 1 и в таблицах 1 и 2.
Артикул счетчика
Дополнительная информация
Наличие подсветки ЖКИ (L)
Наличие интегрированных интерфейсов связи, см. таблицу 2 Наличие реле управления нагрузкой (R) Для двух направлений учета (D)
Класс точности по активной/реактивной энергии, см. таблицу 1
Базовый и максимальный ток, например: 5(100)А
Номинальное напряжение, В, значение 230 допускается не указывать
Порядковый номер разработки (2 цифры)
Количество измерительных элементов:
1 - с одним датчиком тока;
2 - с двумя датчиками тока.
Рисунок 1 - Структура условного обозначения счётчиков
Таблица 1 - Расшифровка обозначений класса точности
|
Вариант обозначения |
Расшифровка обозначения |
|
1 |
Класс точности 1 по активной энергии |
|
1/1 |
Класс точности: 1 по активной энергии 1 по реактивной энергии |
|
1/2 |
Класс точности: 1 по активной энергии 2 по реактивной энергии |
Таблица 2 - Расшифровка обозначений интегрированных интерфейсов связи
|
Вариант обозначения |
Расшифровка обозначения |
|
RS |
RS-485 |
|
Р |
PLC |
|
RF |
Радиоинтерфейс |
|
О |
Оптический порт |

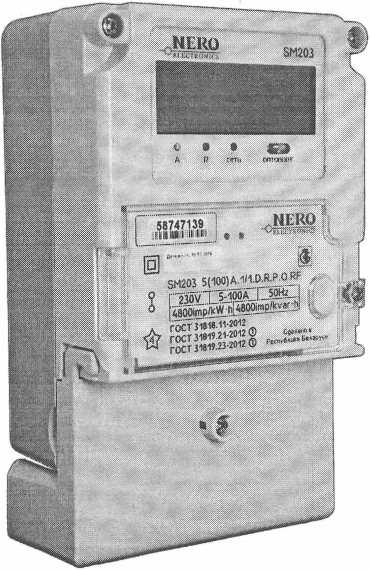

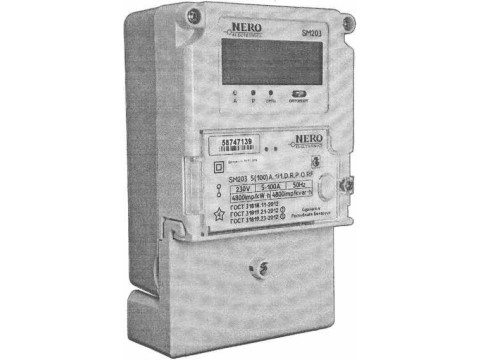

Фотография общего вида счетчиков приведена на рисунке 2.
Рисунок 2 - Общий вид счетчика
Схема с указанием мест пломбировки от несанкционированного доступа и места нанесения знака поверки (клейма-наклейки) на счетчики приведена в Приложении А.
Счетчики ведут учет потребления и отпуска активной электрической энергии суммарно и по действующим тарифам в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами).
Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖК-дисплей и (или) по интерфейсам:
- количества только потребленной или потребленной и генерируемой активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;
- количества потребленной и генерируемой реактивной электроэнергии нарастающим итогом;
- количества дифференциальной активной энергии, потребленной по фазной цепи;
- количества дифференциальной активной энергии, потребленной по нейтральной цепи;
- архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет (см. таблицу 3);
Таблица 3 - Архивы учитываемых видов энергии
|
Момент фиксации |
Глубина хранения |
Глубина индикации |
|
при смене суток |
128 |
45 |
|
при смене месяцев или расчетных периодов |
36 |
36 |
|
при смене лет |
10 |
------------------------г/ г-------* *Д|. |
Государственный реестр)
I средств измерений / \ Республики Беларусь /
- текущего счета потребителя, остаточного количества оплаченной электроэнергии в киловатт-часах или в денежных единицах;
- остатка количества электроэнергии, потребленной в кредит и остатка социального лимита, в киловатт-часах или в денежных единицах;
- количества только потребленной или потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам, количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом, зафиксированных по команде по интерфейсу, а также архива этих показаний (не менее 19), зафиксированных по заданным событиям;
- активных мощностей, усредненных на заданном интервале усреднения (только потребление или потребление и отпуск) или накоплений энергии (потребления и отпуска) активной или активной и реактивной за заданные интервалы дискретизации;
- архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц (не менее 13), с датой и временем их достижения;
- среднеквадратического значения фазного напряжения в цепи напряжения;
- среднеквадратического значения фазного и нулевого тока в цепях тока;
- текущей активной мощности;
- текущей реактивной мощности;
- текущей полной мощности;
- коэффициента активной мощности;
- температуры внутри счетчика;
- частоты измерительной сети;
- глубины последнего провала напряжения;
- длительности последнего провала напряжения;
- величины последнего перенапряжения;
- длительности последнего перенапряжения;
- действующего тарифа;
- серийного номера;
- лимитов электроэнергии;
- лимитов мощности;
- лимитов напряжения.
- даты и времени;
- версии встроенного ПО;
- контрольной суммы встроенного ПО счетчика.
Реле управления нагрузкой может быть настроено на срабатывание по событиям, в зависимости от заданных настроек.
Счетчики обеспечивают фиксацию корректировок времени, перепрограммирования конфигурации счетчика, отклонений параметров сети, фактов вскрытий клеммной крышки и корпуса, воздействий магнитом, нарушений в электроустановке потребителя, попыток обращения с неверным паролем, критического несоответствия времени, перегрева счетчика.
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, в зависимости от исполнения счетчика.
Обслуживание счетчиков производится с помощью специализированного программного обеспечения (ПО) «NERO SMtools».
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков приведены в таблице 4.
Таблица 4 - Основные технические и метрологические характеристики
|
Характеристика |
Значение |
|
Номинальное напряжение сети (в зависимости от исполнения), В |
220, 230 |
|
Диапазон частот сети, Гц |
от 47,5 до 52,5 |
|
Базовый ток (в зависимости от исполнения), А |
5, 10 |
|
Максимальный ток (в зависимости от исполнения), А |
60, 80, 100 |
|
Постоянная счетчика: - при измерении активной энергии, имп/(кВтч) - при измерении реактивной энергии, имп/(квар ч)_______________ |
4800 4800 |
|
Класс точности счетчиков при измерении активной энергии по ГОСТ 31819.21-2012 |
1 |
|
Класс точности счетчиков при измерении реактивной энергии по ГОСТ 31819.23-2012 (в зависимости от исполнения) |
1, 2 |
|
Суточный ход встроенных часов, с/сутки, не более |
±1 |
|
Дополнительный суточный ход часов на 1 °C в диапазоне температур от минус 40 °C до 70 °C, с, не более |
±0,2 |
|
Максимальный коммутируемый ток реле управления нагрузкой, А |
100 |
|
Активная потребляемая мощность в цепи напряжения счётчика при номинальном напряжении, нормальной температуре и номинальной частоте, Вт, не более |
5 |
|
Полная потребляемая мощность в цепи напряжения при номинальном напряжении, нормальной, температуре и номинальной частоте, ВА, не более |
25 |
|
Полная мощность в каждой цепи тока (при базовом токе, номинальной частоте и нормальной температуре), В А, не более |
4 |
|
Интерфейсы связи (в зависимости от исполнения) |
PLC-интерфейс, оптический порт, радио-интерфейс, RS-485 |
|
Количество разрядов индикатора |
8 |
|
Длительность учета времени и календаря при отключении питания, пет, не менее |
10 |
|
Число тарифов, не менее |
8 |
|
Количество электрических испытательных выходов по ГОСТ 31818.11-2012 |
1 |
|
Количество оптических испытательных выходов по ГОСТ 31818.11-2012 |
2 |
|
Диапазон интервалов усреднения (расчета) мощности или дискретизации энергий, минут |
от 1 до 60 |
|
Глубина хранения значений мощности, усредненной на интервале, или накоплений энергии за интервал, значений, не менее |
Государственный реестр 1 средств измерений / \ Республики Беларусь / \Для документой/
Продолжение таблицы 4
|
Характеристика |
Значение |
|
Номинальная скорость обмена по интерфейсу, бит/с |
9600 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 40 до 70 |
|
Относительная влажность при эксплуатации |
до 98 % при температуре 35 °C |
|
Масса, кг, не более |
1 |
|
Габаритные размеры, мм, не более |
191x112x74 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP51 |
|
Средняя наработка на отказ, ч |
220000 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
Знак утверждения типа наносится на табличку с маркировкой счетчиков методом шелкографии, и на титульный лист формуляра типографским способом.
Комплектность
Комплектность счетчиков указана в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Счётчик электрической энергии однофазный многофункциональный SMXXX |
1 |
Исполнение определяется при заказе |
|
Элемент питания |
1 |
В составе изделия |
|
Формуляр |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Упаковка |
1 | |
|
Программное обеспечение «NERO SMtools» |
1 |
Распространяется свободно на сайте www.neroelectronics.ru |
|
USB-радиомодуль 2141 |
1 |
По отдельному заказу |
|
PLC-модуль 1111с USB-com преобразователем |
По отдельному заказу | |
|
Методика поверки |
1 |
Для организаций, проводящих поверку |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 808001034.005-2015 «Счётчики электрической энергии однофазные многофункциональные SMXXX. Технические условия».
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2».
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии».
МРБ МП.2539-2015 «Счётчики электрической энергии однофазные многофункциональные SMXXX. Методика поверки».
Заключение
Счетчики электрической энергии однофазные многофункциональные SMXXX соответствуют требованиям ТУ BY 808001034.005-2015, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ТС BY/112 11.01. ТР004 003 14168, декларация действительна по 07.10.2020).
Межповерочный интервал - не более 96 месяцев, для счетчиков, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
