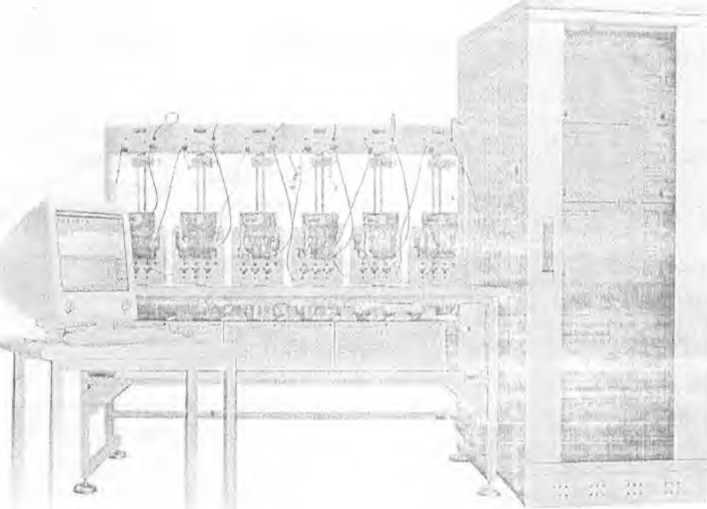

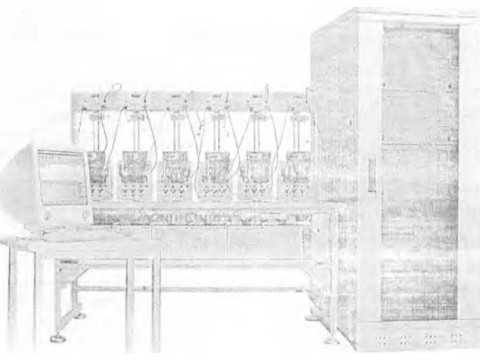

Установки для поверки счетчиков электрической энергии СУ201

Максимальное значение силы выходного тока: 1-120 А

Максимальное значение выходного напряжения:

2 - 264 В;

3 - 300 В._____________________________________

Возможность поочередной работы с двумя группами стендов:

1 — невозможно;

2 - возможно.

Максимальное количество одновременно поверяемых (калибруемых) счетчиков:

Об...4^ - при при мелении стендов вида 6ПГ, кратно 6;

10.. .50 - при применении стендов 1 ОНГ, кратно 10;

Об.. .48 - при применении стендов вида 6НВ, кратно 6.

>

Вид стендов для навески поверяемых (калибруемых) счетчиков:

611Г или 6НГ - б поворотных или 6 неповоротных поверочных мест соответственно, контакгирующее устройство (КУ) с горизонтальными контактами (стенды: ИНЕС.442293.018 -для трехфазных установок);

ЮНГ - 16 неповоротных поверочных мест, КУ с горизонтальными контактами (стенды ИНЕС.442293.017 - для трехфазных установок, стенды ИНЕС.442293.022 - для однофазных установок);

6НВ - 6 неповоротных поверочных мест, КУ с верааггел ными контактами (только для трехфазных установок, стенды ИНЕС.442293.019)

Нормирование погрешностей измерений характеристик высших гармоник, а 'также - погрешностей измерений показателей качества электрической энергии (только для трех- : фазных установок);

К - погрешности нормируются;

О - погрешности не нормируются.

Основная погрешность:

0,05 - ±0,05% (только для трехфазных установок);

0,10 - ±0,10% (только для трехфазных установок);

0,20 - ±0,20% (только для однофазных установок).

Вид поверяемых (калибруемых) на установке счетчиков: 1 - однофазные (однофазные установки);

3 - одно- и трехфазные (трехфазные установки).

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения     (кон

трольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора      про

граммного обеспечения

Модуль ЦОС блоков управления однофазных источников

ИНЕС.46 83 32.013 Д4

vl.54

147

LRC

Модуль блоков измерительных стендов

ИНЕС.4678 44.023 Д4

к

vl .13

56

LRC

№

Наименование размера, параметра или характеристики, единица измерения

Значение или наличие возможности

Примечание

1

Габаритные размеры составных частей установок, мм, не более:

- источник питания (источник испытательных сигналов);

600х800х'1250и

Допускается поставка в стойке с габаритными размерами 600x800x1700

600х800х х17002)’3)

- стенд

1600x650x1800

Ма. кс и мальные габ а р и п гы о размеры одного стенда        j

2

Масса составных частей установок, кг, не более:

1

- источник питания (источник испытательных сигналов);

___130й _ 2402)’3)

- стенд

_____130°

23 (Л 3)

Максимальная масса одного стенда

3

Номинальное значение напряжения сети питания, В

___23(Л

Зх230/40(Я’

4

Номинальная, частота тока сети питания, Гц

50 или 60

5

Мощность, потребляемая от сети питания, В-A, не более

3500И 3x3500-J’J-)

При максимальной нагрузке каналов напряжения и тока

।

6

Коэффициент потребляемой от сети питания активной мощности, не менее

0,8

7

Вид поверяемых и калибруемых на установках счетчиков активной электрической энергии и средств измерений активной мощности

Однофазные15

Одно- и трехфазные2'' 3)

Однофазные - с одной и двумх последовательными цепями.

Трехфазные - трех- и чем,.--рехпроводные.

8

Вид поверяемых и калибруемых на установках счетчиков реактивной электрической энергии и средств измерений реактивной мощности

Однофазные15

Одно- и трех-

1             2). Т)

фазные ■'

При измерении реактивной энергии и мощности: - геометрическим методом; - методом сдвига на % периода о слови о и гармоники;

- методом сдвига интегрированием сигнала напряжения

Трехфазные"'’ J'

При измерении реактивной энергии и мощности методом перекрестного включения 1'Три измерении реактивной энергии и мощности методом г искусственной нейтралью (нулевой точкой)_____

№

Наименование размера, параметра или характеристики, единица измерения

Значение или наличие возможности

Примечание

9

Классы точности поверяемых счетчиков активной и реактивной электрической энергии:

- однофазных с гальванически изолированными параллельными и последовательными цепями;

1,0 и менее точные1-

0,53; 0,5 и менее точные"7

0,23; 0,2 и менее точные’’-1

- однофазных с электрически соединенными параллельными и последовательными цепями;

1,0 и менее точные2>

0.5S; 0,5 и мене< точные’’-1

Для установок, содержащих в со ставе блок гальванической развязки измерительный (в дальнейшем - БГР).

П1 hi !томи н ан вн о м тi а и р я я ■ с- - ■: г счетчиков, равном 220 или 230 В

- трехфазных с гальванически изолированными параллельными и последовательными цепями;

0,53; 0,5 и менее ___ДДР11!16?-.

0,23;. 0,2 и менее точные'’’-'

- трехфазных с электрически соединенными параллельными и последовательными цепями

1,0 и менее точные"-

0,53: 0,5 и менее точные ’

Для установок, содержащих в составе стенды ИНЕС.442293.017-0.1 ИНЕС.442293.017-03, ИНЕС.442293.018-03, ИНЕС.442293.019-01, ИНЕС.442293.019-03

10

Количество одновременно поверяемых или калибруемых счетчиков, шт.4)

б - 48, крипто б или 10-50, кратно 10_

Ручной, полуавтоматический, автоматический

При управлении от ПК, входящего в состав установки (с у стан о ri л енным сп е ци ализиро -ванным программным обеспечением)

И

Режимы работы установок

12

Диапазоны и характеристики выходных сигналов источника испытательных сигналов:

- канала напряжения;

Приведено в таблице 3

- канала тока.

Приведено в таблице 4

№

Наименование размера, параметра или характеристики, единица измерения

Значение или наличие возможности

Примечание

13

Измеряемые установками величины и измеряемые характеристики выходных сигналов источника испытательных сигналов

Приведено в таблице 5 ,

Для установок СУ201 -3-Х-Х-Х-Х-Х-Х-1 определяются характеристиками многофунк- 1 цйоиальных эталонных ыпт -метров-счетчиков СЕ603. вхо-2) 'i дящих в состав установок -

14

Величины, погрешности измерений которых поверяемыми и калибруемыми средствами измерений должны автоматически определяться в ручном, полуавтоматическом и автоматическом режимах работы установок йо результатам, получаемым от испытуемых средств измерений по цифровому интерфейсу

Приведено в таблице 6

15

Диапаз он/ди скр етно сть задав аем ых частот основной гармоники выходных сигналов, Гц

45-66/0,01

16

Диапазон/дискретность изменения углов сдвига фазы основной гармони-ки выходного сигнала фазного напряжения относительно основной гармоники выходного сигнала тока, градус

0-360/0,1

17

Диапазон/дискретность изменения коэффициентов активной и реактивной мощности в однофазной б-2)-’) п трехфазных 2)’3) сетях

Минус 1,00 -1,00/0,01

18

Интерфейс обмена:

i

- с персональным компьютером (ПК)

RS 232

- с составными частями установок

RS 422

- ПК с эталонным ваттметром-счетчиком СЕ603

USB 2.0

Для трехфазных установок

1

Передаточные числа частотного выхода F0, имп./кВт’Ч (имп./квар-ч), в зависимости от поддиапазонов тока (1нп -номинальное значение силы тока поддиапазона)1-1

2,4-1010

1Нп-0,()01 А

2,4-10у

1ип=0,01 А

2,4-10"

1нгг;0,1 А.

зд-ю7

1] итМ А

2,4-10й

[Н|1М0 А

8,0-103

ТшМЗО А

4,0-10s

1нп=60 А

2,0-10"

!нпМ20А

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

1

Диапазон изменения выходного фазно-го напряжения, В

3-264

Для СУ201 -Х-Х-Х-Х-Х-Х-2-1

3-300

Для СУ201 -Х-Х-Х-Х-Х-Х-3-1

2

Номинальные значения поддиапазонов канала напряжения (Онп), В

30; 57,7; 127;

220

3

Пределы изменения выходного фазного напряжения на поддиапазонах, % от Пнп

10-120 .

О in го 30 В

50-120

иН!го57,7; 127; 220 В. Для СУ2 01-Х-Х-Х-Х-Х-Х-2-1

50-136

При U|iir:-220 В. Для СУ201-Х-Х-Х-Х-Х-Х-3-1

4

Дискретность изменения выходного фазного напряжения, % от Пнп

0,01

5

Максимальное значение выходной мощности канала напряжения (Sbwx и max), В'А, Н6 МСНСе

150/300/300/

600

При иНП=30/5 7,7/127/2 20 В

При напряжении го । менее номинал ь- ; кого значения поддиапазона.

6

Допустимый характер нагрузки канала напряжения

От 0,2 (инд. и емк.) до 1,0

При последовательном соединении активной и реактивной составляющих эквивалентного сопротивления нагрузки

7

Суммарный коэффициент гармоник выходного синусоидального напряжения (Ки), %, не более

1

При синусоидальном выход- i ном сигнале не менее 30 В

8

Порядок (п) задаваемых высших гармоник сигнала напряжения

2-20

Для установок СУ201-Х-Х-К-Х-Х- |

X->1-1. при           ;

5>выхил0,5х xSbwx U max- При ОСНОВНОЙ гармонике не менее 30 В. 11 proi соблюдении условий ДКпи<20 % и УКтГО <(100/п1ШХД %

9

Диапазон задаваемых коэффициентов высших гармоник сигнала напряжения (Кпи),%

1-20

л от 2 до 5

1-5

п от 6 до 20

10

Диапазон/дискретность изменения углов сдвига фазы основных гармоник выходных сигналов фазных напряжений друг относительно друга, градусов

0-360/0,1

11

Нестабильность среднеквадратического значения выходного напряжения, %/мин., не более

0,05

При времени усреднения 10 с

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

1

Диапазон изменения выходного тока, А

0,0001-120

2

Номинальные значения поддиапазонов канала тока (Тнп), А

0,001; 0,01; 0,1;

П 10; 30; 60;

120

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

3

Пределы изменения выходного тока на поддиапазонах, % от 1Нп

От 10 до 100 включ.

1нп=0.001 А

Св. 10 до 100 вклгоч.

1Н1г-0,01; 0,1; 1; 10 А

Св. 34 до 10Q __шключ.

Св. 50 до 100 вклточ.

СигСО А

Inn-60; 120 А

4

Дискретность изменения выходного тока, % от 1нп

1

При 1Ип-0.001 А

0,1

При 1Нп=0.01 А               |

0,01

При Inn-0,1; 1; 10; 30; 60; 120А *

5

Максимальное значение выходной мощности канала тока (SDblximax), В'А, не менее

___0,01 _ 0’L 1

1нИ=0,001 А ГнгННИ А

1ип-0,1 А

При НОМИ-нальном    )

значении силы тока поддиапа-зона.

20

1нп=:1 А

200

1нгг= 10 А

1000

Inn-30; 60; 120А

6

Допустимый характер нагрузки канала тока

От 0,5 (имд.) до 1,0

2

При последо нении актиш составляют,! । '.' ЩЧ । ■Л ; [Л : 1 А г

вательном соедп-юй и реактивной 1х эквивалентного ।

!

дальнем выход- j не менее 0,01 A ।

7

Суммарный коэффициент гармоник выходного синусоидального тока, %, не более

При синусои ном сигнале

8

Порядок (п) формируемых высших гармонических составляющих тока

2-20

Для установок СУ2Ь1-Х-Х-К-Х-

Х-Х-Х-1. При

Sbi,IX i<0,5x xSBlllx      При ОС-

новной гармонике не менее 0,1 А.

При соблюдешь! условий КГ1]<40 % и.

Kn IS(200/11;дх 1 ) ’/ 0

9

Диапазон задаваемых коэффициентов высших гармонических составляющих тока (Knj), %

1-40

При 1нгг= 60 А и менее, при о от 2 до 5

1-20

При Ihit-120 А., при и от 2 до 5

1-10

0-360/0.1

и от б до 20

10

Диапазон/дискретность измен ен ня углов сдвига фазы основных гармоник выходных сигналов тока друг относительно друга, градусов

1 усреднения 10 с

11

Нестабильность среднеквадратического значения силы выходного тока, %/мин., не более

0,10

При времен!

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

1

Пределы допускаемых значений погрешностей измерений:

- среднеквадратического значения напряжения U (погрешность основная относительная), %

±0,15° .

U от 30 до 264 В для СУ201-1- 1 Х-Х-Х-Х-Х-2-1.

U от 30 до 300 В для СУ201 -1 -Х-Х-Х-Х-Х-3-1.

±0,102)

±0,053)

U от 30 до 264 В для СУ201-3-Х-Х-Х-Х-Х-2-1.

U от 30 до 300 В для С У ±С 1 -3-Х-Х-Х-Х-Х-3-1.

- среднеквадратического значения силы тока I (погрешность основная относительная), %

±1,02)’3)

I от 0,001 до 0,01 А

±0,30° ±0,202' ±0,103)

1 от 0,01 до 0,05 А

±0,151) ±0,102) ±0,053)

I от 0,05 до 60 А

±0,30° ±0,202) ±0,103)

I от 60 до 120 А

- суммарного коэффициента гармоник (коэффициентов искажения синусоидальности) кривой сигналов напряжения Ки и тока К[ (погрешность относительная), %

±3,0|} ~~ ................................

зкЦГ-’'°

Для установок СУ201-! -Х-К-Х-Х-Х-Х-1.

1<Ф от 1 до 20 %. К[ о'г .1 до 50 % Для установок СУдД -5-Х • К-Х-Х-Х-Х-1.

Ки от 1 до 20 %. Ki от 1 до 50 %.

- суммарного коэффициента гармоник (коэффициентов искажения синусоидальности) кривой сигналов напряжения Кц и тока К, (погрешность абсолютная), %

±0,012U)

Для установок СУ201 -3-Х 13 Х-Х-Х-Х-1.

Ки от 0 До 1 %. К| от 0 до 1 %

- коэффициентов высших гармонических составляющих сигналов напряжения KnU и тока Kni (погрешность относительная), %

±1,02)’3)

Для установок СУ201-3-Х-К-Х-Х-Х-Х-1.

Кпи от 1 до 20 %. КЛ1 от 1 до 50 %

- коэффициентов высших гармонических составляющих сигналов напряжения Кпи и тока Кп1 (погрешность абсолютная), %

±0,012)’3)

Для установок СУ201-3-Х-К-Х-Х-Х-Х-1.

К„и от 0 до 1 %, Knj от 0 до 1 %

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

1

- среднеквадратических значений высших гармонических составляющих сигналов напряжения Un и тока

1п, В и А соответственно (погрешность относительная), %;

±1>02Щ)

Для установок СУ201 -3-Х-К- !

Х-Х-Х-Х-1.                     ■ |

U от 30 до 300В; Ц, от 0.3 до !

60 В; Knu от 1% до 20%

Для установок СУ201-3-Х-К-х-хк-х-г

I от 0,1 А до 1.20 А; I» от 0.001 | А до 30 А; К.,,1 от 1 до 50%

- частоты тока основной гармоники выходных сигналов (погрешность абсолютная), Гц

±0,01

F( 1) от 45 до 66 Гц

От 0 до 360°

- угла сдвига фазы основной гармоники выходного сигнала напряжения относительно основной гармоники выходного сигнала тока (погрешность абсолютная), градусов

±0,15'\

±0,052ХЗ)

- угла сдвига фазы основных гармоник выходных сигналов напряжения относительно друг друга (погрешность абсолютная), градусов

±0,05п 33

i

От Одо 360 °                  1

- угла сдвига фазы основных гармоник выходных сигналов тока относительно друг друга (погрешность абсолютная), градусов

±0,052)*33

- коэффициентов несимметрии напряжения по обратной последовательности Кзи (погрешность абсолютная), %

±0,102)’3)

К-2.и от 0,00 до 5,00

Для установок СУ201-3-Х-К-Х-Х-Х-Х-1.

Для установок СУ201-3-ХК-Х-Х-Х-Х-1

- коэффициентов несимметрии напряжения по нулевой последовательности Кои (погрешность абсолютная), %

±0,102)=3)

Кои от 0,00 до 5,00

С>п;л ОТ 0,000 до ±5,000 Гц при Гном.—50

Гц; Д,,., от 0,000 до ±6,000 Гц при ±10м =60 Гц.________

SUy от 0,00 до ±20,00 %

- отклонения частоты f0TKJ, (погрешность абсолютная), %

±0,012)'3)

- установившегося отклонения напряжения 8UV (погрешность абсолютная), %

±О,1О2)’33

- коэффициентов активной и реактивной мощностей Км

±0,0151 ’

±О,ОО523’ 33

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

2

Пределы допускаемых значений основной относительной погрешности:

- измерения выходной активной и реактивной мощностей установок однофазных исполнений %;

- преобразования выходной активной и реактивной мощностей в однофазной сети в частотный сигнал установок однофазных исполнений (погрешность частотного выхода) %;

- в режиме определения погрешностей поверяемых и калибруемых однофазных счетчиков активной и реактивной электрической энергии по выходным сигналам испытательных выходов установок однофазных исполнений %;

±3,00^

I от 0,001 до 0,05 А. Км 1,0 и минус 1,0

U от 50 до 120 % при Uj-in:=57,7: 127: 220 В для СУ201-1 -Х-Х-Х-Х-Х-2-1.

U от 50 до 120 % при иНп=57,7; 127 В. U от 50 до 136 % при инп=220 В для СУ201 -1 -Х-Х-Х-Х-Х-3 -1

±0,3 0п

I от 0,05 до 0,25 А. Км 1,0 и минус 1,0 I от 0,25 до 120 А. Км от 0,5 до 1,0 и от минус 0,5 до минус 1,0

± (0,40--0,20|Хи|)°

± ' ) [Хм

1 от 1 до 120 А. Км от 0,25 до 0,5 и От' минус 0,25 до минус 0,5

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

- измерений выходной активной и реактивной мощностей в однофазной сети установок трехфазных исполнений

±1,02)Л

U от 30 0,01 А; Kai (cos

до 300 В;

ср или sin

! от 0,001 до

ф) =± 1,00

и в каждой из фаз трехфазной четырехпроводной сети 3\ %;

- преобразования выходной активной и реактивной мощностей установок

Приведено в примечании '’-1 к данной таблиц'е

I от 0,01 до 0,05 А

[\ м

U от 50 до

трехфазных исполнений в однофазной сети в частотный сигнал (погрешность частотного выхода) 2^,3\ %;

- в режиме определения погрешностей поверяемых и калибруемых одно- и трехфазных счетчиков активной и реактивной электрической энергий по выходным сигналам испытательных выходов (для трехфазных счетчиков -при симметричном напряжении и нагрузке)^3), %;

- измерений активной и реактивной

±(0,2-

- 0,1 • /<.'и ))2>

1 от

(COS ф или

120 % при инп“57.7;

2

± (0,08 - 0,03 х , J      К 31

х 1 СО5ф 1 )

или

±(0,10-0,05х х | sincp | )3)

0,05 ДО

60 А

sin ф) от ±1,00 до ±0,50

127; 220 В для СУ201-з-х-х-х-х-Х-2-1.

±(0,4-

- 0,2-) ±4/!)2i

I от

включ.

U 0 1 эи Ди 120 % при 1± |[г±'' ± ± 127 В. U от 50 до 136 %

± (0,2 --0,ьДтг|)3)

W до 1.20 А

трехфазных мощностей при симмет-2Y 3) ричном напряжении и нагрузке ", - преобразования выходной активной и реактивной трехфазных мощностей при симметричном напряжении и нагрузке в частотный сигнал (погрешность частотного выхода)2)’ %

± 0,10/1 ./Си |2)

I от 0,05 до 60А.

Км

при

UHItA20 В для С У 201-3-Х-Х-Х-Х-

Х-3-l

±0,035/ сожр 3) или ±0,05/ simp IJ-1

(cos Ф или sin ф) от

±0,10/1 Ам Д

I от

60 до

А), 50 до ±0,10

± 0,05/ I Ам )3)

120 А

включ.

3

Пределы допускаемых значений основной относительной погрешности установок трехфазных исполнений при симметричном трехфазном напряжении и однофазной нагрузке2-’3):

- в режиме определения погрешностей поверяемых и калибруемых трехфазных счетчиков активной и реактивной электрической энергии по выходным сигналам испытательных выходов 2),3\ %;

- измерений активной и реактивной трехфазных мощностей2-1’3-1;

- преобразования выходной активной и реактивной трехфазных мощнос тей в частотный сигнал (погрешность частотного выхода)2)’3), %

Равны 1,2 значений, приведенных в и. 2 данной таблицы для симметричных напряжений и нагрузки3-

Равны 1,5 значений, приведенных в п. 2 данной таблицъ для симметричных напряжений и нагрузки'1

U от 46 до 264 .13

I от 0,05 до 120А

Км (cos ср или sin <р) от ±1.00 до ±0,50 включ.

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

Пределы допускаемых значений погрешности 2)13):

- измерений полной мощности в однофазных сетях, в каждой из фаз трех-фазной четырехпроводной сети и трехфазной мощности (погрешность основная относительная), %;

±0,42} ±0,23)

I от 0,01 до 0,05 А

±0,23)

±0,13)    '

I от 0,05 до 60 А

U от 00 ;

ю 300 В

±0.42)

±0,23)

1 от 60 до 120 А

- измерений активной и реактивной мощностей основной гармоники в ка-

±0,421 ±0,23)

1(1) от 0,01 до 0,05 /\

ждой из фаз трехфазной четырехпроводной сети и в однофазных сетях (по-

±0312) ±0,13)

1(11 от 0.05 до 60 А

12(1) от 3

300В

0 до

грешность основная приведенная) %;

±0,42) ±0,23)

1(1) от 60 до 120 А

4

±3,02)’3)

I от I до 120

А , КП| от "1 до 5 %

±1,0-3)

1 от 1 до 120

А, К,,, от 5 до 50 %

п от 2 до 10

- измерений активной и реактивной мощностей высших гармоник в каж-дой из фаз трехфазной четырехпроводной сета и в однофазных сетях (погрешность приведенная)5', %;

±3,02)’3)

1 от 0,1 до 1А; K„i от

10 до 5 0 %

Ам 1 до 20%;

±5,02)’3)

1 от 1 до 120 A, K„i от 1 до 5 %

Ф(П)1Л от 0 до 360°

±2,02)’3)

1 от 1 до 120 /4, K|)i от 5 до 50%

п от 11 до 20

±5,02),3)

1 от 0,1 до 1А: КП1 от 10 до 50%

5

Пределы допускаемых значений основной относительной погрешности в режиме дозирования активной и реактивной энергии Зэ, %, при времени выдачи заданного количества энергии не менее 100 с

±0,30]) ±0,202) ±0,103)

±0,201’ ±0,102) ±0,103)

1 от 0,05 до 0,25 А. Км

1,0 и минус 1,0

1 o'i: 6,25 до 60 А. Км 1,0 и минус 1,0

U от 30 до 264 3 для СУ201-Х-Х-Х-Х-Х-Х-2-1.

U от 30 до 300 13

±0,20п ±0,202) ±0,103)

1 от 60 до 120 А. Км

1,0 и минус

1,0

для СУ 2 Х-Х-Х-?

01-Х-Х-

<- 3 -1

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

6

Пределы допускаемых значений относительной погрешности в режиме определения погрешностей измерений счетчиками со стандартными цифровыми интерфейсами величин по результатам, получаемым путем обмена информацией по интерфейсу

Пределы допускаемых значений приведены в п.п. 1 - 4 данной таблицы

Перечень величин приведен в таблице 6                      1

7

Пределы допускаемой основной абсолютной погрешности в режиме определения погрешности хода часов, встроенных в калибруемые и поверяемые счетчики, при времени усреднения не менее 10 с, с/сутки

±0,1

।

Пределы допускаемых значений погрешности устанавливаемых значений:

- выходного напряжения и силы тока (погрешность относительная), %

±0,5

U от 30 до 264 (300) 13          ■

1 от 0,01 до 120 А               '

- частоты тока основной гармоники выходных сигналов (погрешность абсолютная), Гц

±0,01

.....            ..... .......................~.............'3 !

8

- угла сдвига фазы основной гармоники выходного сигнала напряжения относительно основной гармоники выходного сигнала тока (погрешность абсолютная), градусов

±0,5

- угла сдвига фазы основных гармоник выходных сигналов фазных напряжений друг относительно друга (погрешность абсолютная), градусов

±0,52)’3)

- угла сдвига фазы основных гармоник выходных сигналов тока друг относительно друга (погрешность абсолютная), градусов

±0,521Л’

- коэффициентов активной и реактивной мощностей (погрешность абсолютная)

±0,02

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

9

Пределы допускаемых значений дополнительных погрешностей 8щ, % (относительной), уа, % (приведенной), Ад, с/сутки (абсолютной), вызванных изменением температуры окружающей среды от нормального значения до любого значения в пределах рабочего диапазона температур:

ф^0,1х 1)>3)

х 7,, (/-/„)

ф,-0,05х2)

х /ф (/ -1 и )

Од ~ пределы допускаемых значений основной относительной погрешности соответствующих величин (в соответствующем режиме работы), %; /-значение температуры ок-ружающей среды в пределах рабочего диапазона темпера- , тур,°C;

///- нормальное значение температуры окружающей среды, равное 23 °C

- измерений среднеквадратических значений напряжения и силы тока;

- измерений активной, реактивной и полной мощностей;

- частотного выхода;

ф/у=°>1х 1),3)

х <5,, (/ -1 п )

5 ид -0,05х2)

х (/-/J

- в режиме определения погрешностей счетчиков активной и реактивной

электрической энергии;

- в режиме дозирования активной и реактивной энергии;

- в режиме определения погрешностей измерений счетчиками со стандартными цифровыми интерфейсами величин по результатам, получаемым путем обмена информацией по интерфейсу;

- измерений активной и реактивной мощностей основной гармоники в однофазной сети и в каждой из фаз трехфазной четырехпроводной сети 2)’

= 0,05 X 2)

Х 2,-7 0 “ б/ )

02 х з)

уд - пределы допускаемых значег! ий основ н ой п риведен -ной погреши ости в соответствующем режиме, %;

/ -значение температуры окружающей Среды О НрС.'Г?.Х|;, рабочего диапазона температур, °C;

/// - нормальное значение тем-п е рагу ры о к р у ж аю щей сред ы, равное 23 "С

- в режиме определения погрешности хода часов, встроенных в калибруемые и поверяемые счетчики, при времени усреднения не менее 10 с, %

А,д = 0,0.5 х х Д (/ — 1 н )

Ад - пределы допускаемых значений основной абсолютной погрешности, с/сутки: / -значение температуры окружающей среды в пределах рабочего диапазона температур, "(3;

/д-1 - нормальное значение температуры окружающей среды, равное 23 °C

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание         |

1

10

Пределы допускаемых значений дополнительной погрешности <5ед (относительной), %, вызванной искажением формы кривой тока установок трехфазных исполнений 2)’3):

- измерений среднеквадратического значения силы тока;

= 0,05X 2) х 3п (К/ -10)

5ад = 0,10х з) х у7 (д; -1 о)

При К.! Св. 10 % до макси-мал ыюго значения

У?.......пределы до

пускаемых значений основной относительной погрешности соответствующих величин (в соот-ветствующем режиме работы). %

- измерений активной и реактивной мощностей;

Ус; ~ У У X 2) хуД/У, -10)

3^,, ~ У' ~< -'■) хУДу .....10)

При К; Св. 1.0 % до максимального значения

дд-- пределы допускаемых значений основной относительной погрешности соответствующих величин (в ооо’:'-. ветствуюш.ем режиме рано 1 в:). %

- частотного выхода;

- в режиме определения погрешностей счетчиков активной и реактивной электрической энергии;

- в режиме дозирования активной и реактивной энергии

И

Пределы допускаемых значений дополнительной погрешности, %, вызванной несимметрией напряжений и нагрузки трехфазной сети при прерывании одной или двух фаз 2’’3):

±0,2 О2’

±0,103)

- измерений активной и реактивной мощностей;

- частотного выхода;

- в режиме определения погрешностей счетчиков активной и реактивной электрической энергии;

- в режиме дозирования активной и реактивной энергии

№

Наименование величины

Примечание

1

Среднеквадратические значения фазных и междуфазных напряжений, фазных токов

2

Активная и реактивная мощности в однофазной сети

3

Активная, реактивная и полная мощности в каждой из фаз трехфазной четырехпроводной сети, в однофазных сетях и трехфазной мощности в трехфазной четырехпроводной сети

4

Активная, реактивная и полная трехфазные мощности в трехфаз--                            2) т

нои трехпроводнои сети J

5

Активная и реактивная мощности основной гармоники в каждой из фаз трехфазной четырехпроводпой сети п в однофазных сетях ■>'1

6

Углы сдвига фазы основной гармоники сигнала напряжения относительно основной гармоники сигнала тока |-1

7

Углы сдвига фазы основных гармоник сигналов фазных и междуфазных напряжений относительно основных гармоник сигналов фазных токов 2)13)

8

Углы сдвига фазы основных гармоник сигналов фазных напряжений относительно основных гармоник сигналов фазных напряжений других фаз, а также углов сдвига фазы основных гармоник сигналов междуфазиых напряжений друг относительно друга

9

Углы сдвига фазы основных гармоник сигналов фазных токов относительно основных гармоник сигналов фазных токов других фаз 2)13)

№

Наименование величины

Примечание

10

Коэффициенты активной и реактивной мощностей однофазной сети ''

11

Коэффициенты активной и реактивной мощностей трехфазной сети 2)’3’

12

Частота тока основной гармоники

13

Суммарный коэффициент гармоник (коэффициент искажения синусоидальности) сигналов напряжения

Для установок нс-пол нений СУ201 -

Х-Х-К-Х-Х-Х-Х-1

14

Суммарный коэффициент гармоник (коэффициент искажения синусоидальности) сигналов тока

15

Коэффициенты гармонических составляющих сигналов .напряжения 2)'3)

16

Коэффициенты гармонических составляющих сигналов тока2)1

17

Коэффициент несимметрии напряжения по обратной последовательности 2)’31

Для установок исполнений СУ201-3-

18

Коэффициент несимметрии напряжения по нулевой последова-2) и

дельности

Х-К-Х-Х-Х-Х-1

19

Отклонение частоты J)

20

Установившееся отклонение напряжения “,,3)

Обозначение

Количество

Установка для поверки счетчиков электрической энергии СУ201 (одно из исполнений)

1шт

Руководство по эксплуатации ИНЕС.411722.003 РЭ

1 экз.

Формуляр ИНЕС.411722.003 ФО

1экз.

Методика поверки ИНЕС.411722.003 Д1.1

1экз.

Комплект запасных частей и принадлежностей (одно из •псполнений) с диском программного обеспечения "Энергомера СУ20.1" ИНЕС.411722.003 Д7 для персонального компьютера, согласно формуляра ИНЕС.411722.003 ФО

1 комплект      !

Таблица 8

Обозначение

ТСолпчество

Установка для поверки счетчиков электрической энергии СУ201 (одно из исполнений)

1 шт

Руководство по эксплуатации ИНЕС.411722.004 РЭ

1экз.

Формуляр ИНЕС.411722.004 ФО

1экз.

Методика поверки ИНЕС.411722.003 Д1.1

1 экз.

Комплект запасных частей и принадлежностей (одно из исполнений) с диском программного обеспечения "Энергомера СУ201." ИНЕС.411722.003 Д7 для персонального компьютера, согласно формуляра ИНЕС.411722.004 ФО

1 комплект
