Счетчики электрической энергии однофазные многофункциональные PCR 421

Назначение

Счетчики электрической энергии однофазные многофункциональные PCR 421 предназначены для измерения и учета активной энергии прямого и обратного направлений в однофазных двухпроводных цепях переменного тока промышленной частоты.

Счетчики электрической энергии однофазные многофункциональные PCR 421 могут быть использованы автономно или в составе автоматизированных систем контроля и учета электроэнергии в жилищно-коммунальном хозяйстве.

Описание

Счетчики электрической энергии однофазные многофункциональные PCR 421 (далее -счетчики) изготовлены на базе цифрового сигнального процессора со встроенным аналого-цифровым преобразователем, который производит преобразование сигналов, поступающих на его входы от датчиков тока и напряжения, в цифровой код. В качестве датчиков тока используются токовые трансформаторы или шунт, имеющий незначительную линейную погрешность, а в качестве датчика напряжения - резистивный делитель, включенный в параллельную цепь напряжения счетчика.

Для хранения и отображения измеренных величин в счетчиках имеется энергонезависимая память и жидкокристаллический индикатор для отображения измеряемых величин. Учет энергии обеспечивается по четырем тарифам и восьми временным зонам. В состав счетчиков входят измерительное устройство, микроконтроллер, энергонезависимая память данных EEPROM, которая позволяет сохранять всю информацию при отключении источника питания. Встроенные часы реального времени позволяют вести учет активной электроэнергии по тарифным зонам суток. Кроме того, счётчики имеют встроенный источник питания, автоматический выключатель-разъединитель нагрузки потребителя, жидкокристаллический индикатор для просмотра информации, оптический порт, датчик обнаружения вмешательства, кнопка просмотра параметров счётчика. Переключение тарифов в счётчике производится внутренним таймером. Ход часов при отсутствии питания обеспечивается с помощью встроенной литиевой батареи в течение 10 лет.

В счётчиках предусмотрена возможность отпуска энергии с предварительной оддахцй.

Счетчики обеспечивают измерения следующих временных значений: секушш^йЙийУтак. часы, дни, недели, месяцы, годы, переход на летнее время, а также учитывают^’йисА^сные' годы.

Оптический порт, интерфейс RS-485, PLC-модем, GPRS, радиомодем предназначены для параметризации счётчика в месте установки. Интерфейсы удалённого доступа предназначены для съёма показаний измеряемых величин, как в реальном времени, так и о параметрах, хранящихся в «памяти» счетчиков, и для контроля за работой счетчиков программно-аппаратными средствами автоматизированных систем контроля и учета электроэнергии.

Счетчики позволяют считывать из памяти следующую информацию по активной энергии в прямом или обратном направлении: текущие показания счетчика, значение потреблённой активной энергии по тарифам, дату и время. Помимо этого, возможно считывание вспомогательных данных, а именно следующих значений - активной мощности, среднеквадратических значений токов и напряжений, коэффициента мощности.

Заводские настройки являются неизменными на протяжения всего срока эксплуатации счётчика, в их состав входят: штрих-код счётчика, заводской номер счётчика, передаточное число счётчика. Счётчики имеют возможность программирования следующих параметров:

Параметры, программируемые производителем:

- серийный номер счетчика;

- сетевой адрес счетчика.

- тип и код счетчика.

Параметры, программируемые энергоснабжающей организацией:

- идентификационные параметры связи;

- дата, местное время региона, где эксплуатируется счётчик;

- основной календарь и основное тарифное расписание;

- идентификационные параметры периода выставления счёта;

- договорные параметры энергоснабжения;

- параметры программирования тарифов;

- параметры отображения информации;

- пароль доступа первого уровня (логин и пароль);

Счетчики ведут журнал событий, в котором фиксируются следующие события:

- изменение настроек счетчика;

- синхронизация времени;

- пропадание напряжения;

- срабатывание реле управления нагрузкой;

- вскрытие корпуса счетчика;

- вскрытие релейной крышки.

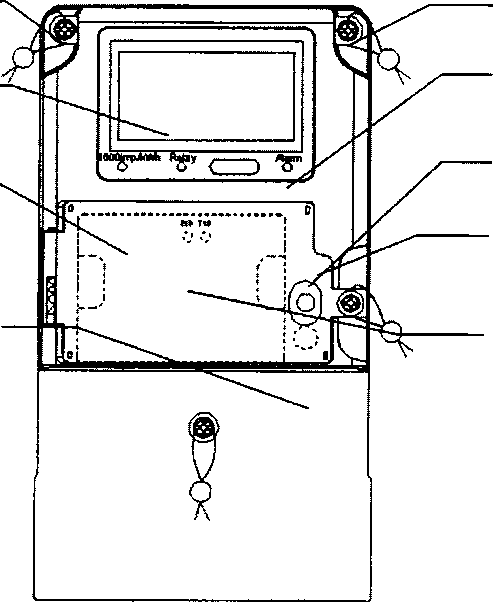

Конструкция предусматривает возможность пломбирования корпуса счетчика навесными пломбами после выпуска из производства, после его поверки представителем государственной метрологической службы для предотвращения несанкционированного вмешательства в схемы включения приборов. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.

Программное обеспечение счётчиков разработано специалистами фирмы «Powercom Ltd.» и является с собственностью компании.

Встраиваемое ПО (заводская прошивка) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты от несанкционированного изменения параметров устройства в ПО используется система авторизации пользователя (логин и пароль), изменение невозможно без вскрытия счётчика.

Внешнее ПО «Powercom» применяется для связи с компьютером через интерфейсы. Оно состоит из драйвера, позволяющего подключать счётчики к персональномуке^^ецеру и программы, позволяющей сохранять результаты измерений в виде текстового^фйшдйГПоЧю является метрологически значимым и позволяет только считывать результаты измерёнии\ ив встроенной памяти прибора.

2014 1416611083031

KynapciB»'*»" ^’р ц1(ЛСЧ           /

ргг.гУ'Пм.и toapry \ Для докуммл'*/

POWERCOM LTD.

О о single phase stadc watt-hour meter 230V 1СК100УА 50Mz QI i 0

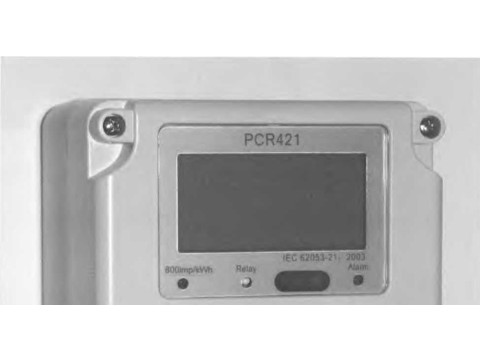

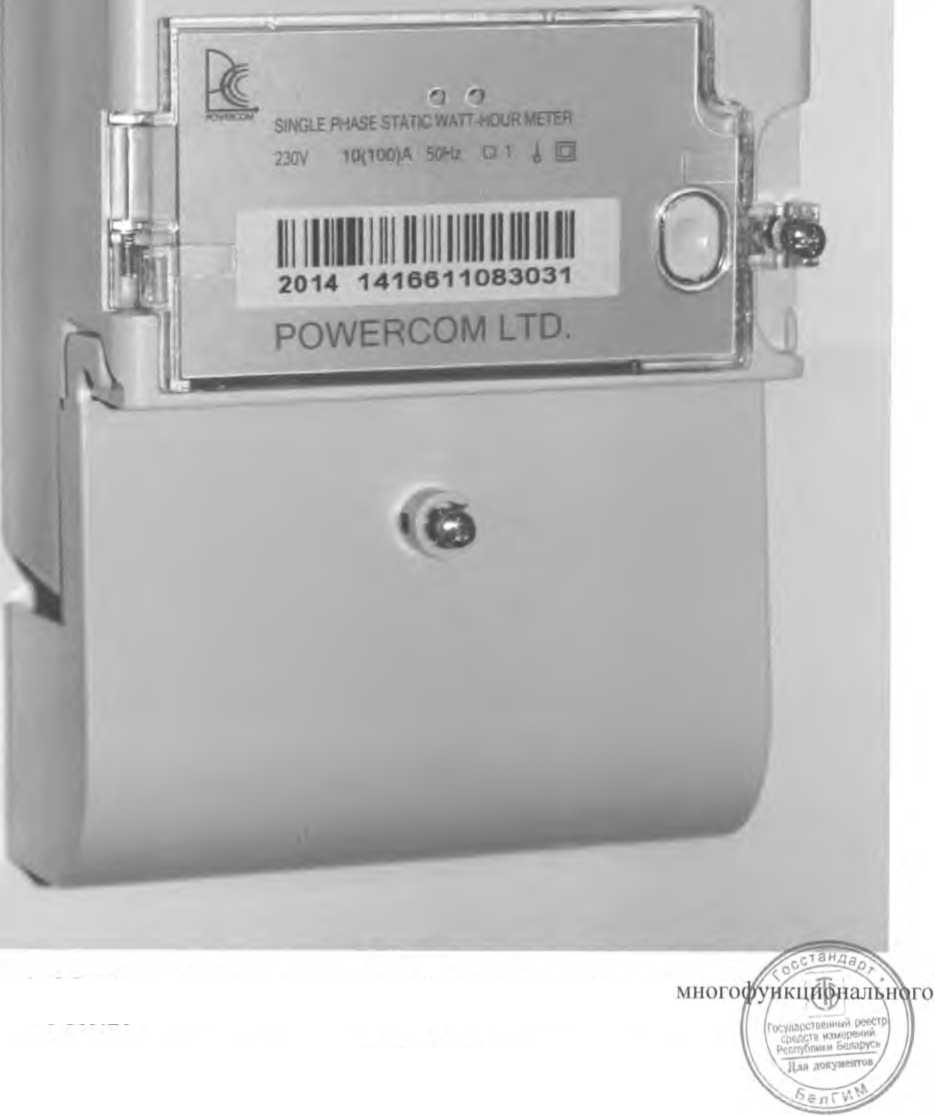

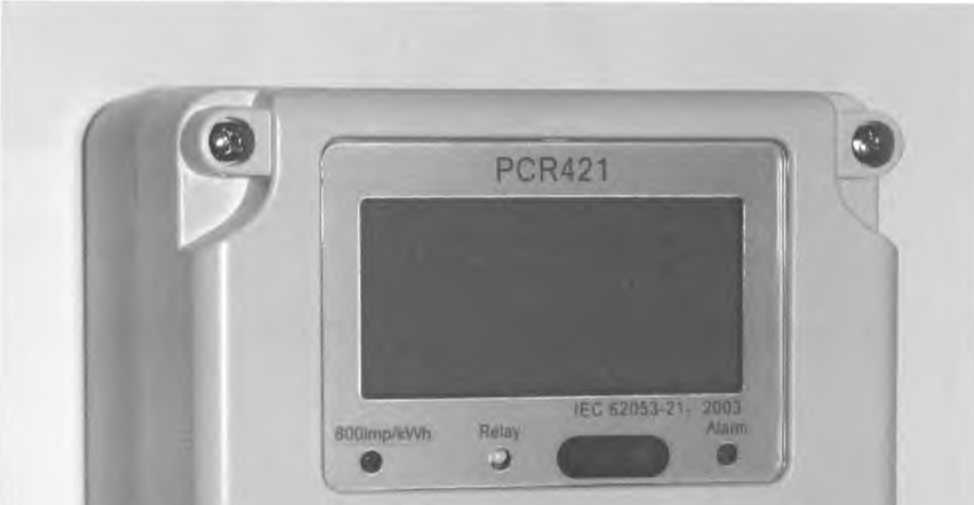

Рисунок 1. Общий вид счетчика электрической энергии однофазного mhotoi

PCR421                                                     I

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики счетчиков электрической энергии однофазных многофункциональных PCR 421 приведены в таблице 1.

Таблица 1.

Знак утверждения типа

Знак утверждения типа средств измерений наносится эксплуатационной документации типографским способом.

Комплектность

В комплект поставки счетчика входят:

- счетчик электрической энергии однофазный многофункциональный PCR 421,

- паспорт,

- руководство по эксплуатации*;

- методика поверки*,

- упаковочная коробка.

* Поставляется по требованию эксплуатирующей организации.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

МРБ МП. - 2014 Счетчики электрический энергии однофазные многофункциональные PCR 421. Методика поверки.

Документация фирмы-изготовителя.

Заключение

Счетчики электрической энергии однофазные многофункциональные PCR 421 соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, документации фирмы-изготовителя.

Межповерочный интервал - не более 96 месяцев при применении в сфере законодательной метрологии.

ОТВЕТСТВЕННЫЙ ИСПОНИТЕЛЬ

Республиканское унитарное предприятие «Гродненский центр стандартизации, метрологии и сертификации», пр-т Космонавтов, 56, г. Гродно, Республика Беларусь, 230003 тел. +375 (152) 643141 .

Аттестат аккредитации № BY/112 02.6.0.0004.
