Анализаторы-регистраторы показателей качества электрической энергии серии BEL-PQM
| Номер в ГРСИ РФ: | РБ 03 13 5282 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | «SONEL S.A.», Польша |
Анализаторы-регистраторы показателей качества электрической энергии серии BEL-PQM (далее - анализаторы) предназначены для измерения и анализа параметров качества электрической энергии в однофазных, а также в трехфазных электрических цепях: напряжения постоянного тока, среднеквадратического значения напряжения переменного тока, силы постоянного тока и среднеквадратического значения силы переменного тока, частоты переменного тока, активной, реактивной, полной мощности и энергии, угла сдвига фаз (сила тока - сила тока, напряжение - напряжение, сила тока - напряжение), коэффициента пиковых значений силы тока и напряжения, среднеквадратического значения гармонических составляющих силы тока и напряжения, суммарных коэффициентов гармонических составляющих напряжения и силы тока, коэффициента мощности, коэффициента несимметрии напряжения по обратной и нулевой последовательности, а также кратковременной и длительной дозы фликера.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5282 19 |
| Наименование | Анализаторы-регистраторы показателей качества электрической энергии серии BEL-PQM |
| Год регистрации | 2019 |
| Номер сертификата | 12534 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | фирма "Sonel S.A.", Польша (PL) |
Производитель / Заявитель
фирма "Sonel S.A."
Адрес: 58-100 Swidnica, Stanislawa Wokulskiego 11, Poland
Контакты: тел.:+48 74 85 83 860, факс: +48 74 85 83 809 / e-mail:a.urbanovich@sonel.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2391-2014 (изменение №1, 2), (в т.ч. находящихся в эксплуатации). |
Поверители
Скачать
|
Описание типа РБ 03 13 5282 19 [2019-10-31]
rb-03-13-5282-19_2019-10-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5282 19 [2017-06-02]
rb-03-13-5282-19_2017-06-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5282 19 [2014-07-30]
rb-03-13-5282-19_2014-07-30.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы-регистраторы показателей качества электрической энергии серии BEL-PQM (далее - анализаторы) предназначены для измерения и анализа параметров качества электрической энергии в однофазных, а также в трехфазных электрических цепях: напряжения постоянного тока, среднеквадратического значения напряжения переменного тока, силы постоянного тока и среднеквадратического значения силы переменного тока, частоты переменного тока, активной, реактивной, полной мощности и энергии, угла сдвига фаз (сила тока - сила тока, напряжение - напряжение, сила тока - напряжение), коэффициента пиковых значений силы тока и напряжения, среднеквадратического значения гармонических составляющих силы тока и напряжения, суммарных коэффициентов гармонических составляющих напряжения и силы тока, коэффициента мощности, коэффициента несимметрии напряжения по обратной и нулевой последовательности, а также кратковременной и длительной дозы фликера.
Область применения - электрические сети энергосистем и промышленных предприятий.
Описание
Анализатор состоит из входных первичных преобразователей силы тока и напряжения, аналого-цифровых преобразователей, микропроцессора, светодиодного дисплея и сенсорной клавиатуры.
Анализатор имеет пять измерительных входов по напряжению (L1/A, L2/B, L3/C, N и РЕ), при этом разъем N (нейтральный провод) является общим. Для измерения силы токов служат четыре измерительных входа по току, к которым можно подключить несколько видов токоизмерительных клещей (гибкие токоизмерительные клещи F-1, F-2, F-3, F-3A; жесткие токоизмерительные клещи С-4, С-4А, С-5, С-6 и С-7).
Анализаторы имеют три модификации:
- BEL-PQM-2;
- BEL-PQM-1 (исполнение - BEL-PQM-5);
- BEL-PQM-7 (исполнения - BEL-PQM-3, BEL-PQM-4, BEL-PQM-6).
Органы индикации и управления для BEL-PQM-1, BEL-PQM-2, обеспечивают только самый необходимый функционал для запуска и остановки процессоЕр?з^ре.ний и регистрации, контроля текущего режима работы. Все измеряемые параме^ы'с^хрдняют-ся на внешней карте памяти типа microSD (для BEL-PQM-3, BEL-PQM-4; Bht-PQM-6, || р «^дарственный р(юстр| || и I cp*victb измерений / \\ \ Республики Беларусь / II '■: ч Дист.ч%ЛЙстое 14 BEL-PQM-7 - на встроенной карте памяти) или внешней Flash-памяти (для BEL-PQM-5) и могут быть переданы на ПЭВМ через USB-кабель, радиоканал, модуль Wi-Fi, модуль GSM или непосредственно считаны с самой внешней карты памяти (в зависимости от модификации анализатора). Анализаторы BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 имеют в составе жидкокристаллический экран, анализатор BEL-PQM-5 - сенсорный жидкокристаллический экран, предназначенные для просмотра текущих параметров сети.
Анализаторы BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 имеют встроенный приемник GPS, который обеспечивает синхронизацию со всемирным координированным временем UTC, а также может уведомлять пользователя о своем перемещении (при работе GSM-модема в радиусе действия приемника GPS).
Анализаторы BEL-PQM-1, BEL-PQM-2, BEL-PQM-5 предназначены для измерений показателей качества электроэнергии по классу S ГОСТ 30804.4.30-2013, анализаторы BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 - по классу А ГОСТ 30804.4.30-2013. Анализаторы BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 могут применяться при измерении показателей качества электрической энергии в соответствии с ГОСТ 32144-2013.
Поверительное клеймо-наклейка наносится на лицевую сторону анализаторов. Пример нанесения поверительного клейма-наклейки показан на рисунке А.1 в Приложении А к Описанию типа.

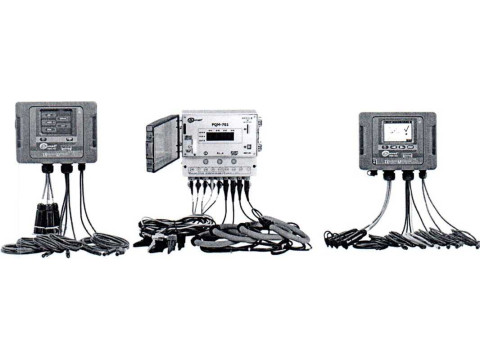

Внешний вид анализаторов приведен на рисунке 1.
BEL-PQM-1 BEL-PQM-2 BEL-PQM-3, BEL-PQM-4,
BEL-PQM-6, BEL-PQM-7
BEL-PQM-5
Рисунок 1 - Внешний вид анализаторов
Управление режимами работы и настройками анализаторов осуществляется с помощью внутреннего программного обеспечения (далее - ПО). Встроенное ПО является
метрологически значимым и метрологические характеристики анализаторов нормированы
с учетом влияния ПО. Предусмотрена возможность защиты анализаторов страции с помощью PIN-кода.
.в режиме реги-
I \Пля докумеи’Ч' // ;>Х>Пиет2Л истов 14
Внешнее ПО, устанавливаемое на персональный компьютер, позволяет регистри-ровать/отображать все измеряемые/вычисляемые параметры, задавать и просматривать конфигурацию анализатора. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение |
Наименование ПО |
Номер версии ПО |
Идентификация ПО (CRC) |
|
Встроенное ПО | |||
|
BEL-PQM-1 |
FIRMWARE_PQM701_v1.17_HWd.PQF |
1.17 |
СЕ А7 |
|
BEL-PQM-2 |
FIRMWARE_PQM701_v1.17_HWd.PQF |
1.17 |
СЕ А7 |
|
BEL-PQM-3 |
FIRMWARE_PQM702T_v1,34_HWg.PQF |
1.34 |
ЗС Е9 |
|
BEL-PQM-4 |
FIRMWARE_PQM703_v1.34_HWg.PQF |
1.34 |
26 12 |
|
BEL-PQM-5 |
PQM707_1.17.00_production |
1.17.00 |
8С F2 |
|
BEL-PQM-6 |
FIRMWARE_PQM710_v1.34_HWg.PQF |
1.34 |
18 D0 |
|
BEL-PQM-7 |
FIRMWARE_PQM711_v1.34_HWg.PQF |
1.34 |
60 Вб |
|
Внешнее ПО | |||
|
- |
Sonel Reader (Сонэл Ридер) [SetupSonelReader_4.0.0.50.exe] |
4.0.0.50 |
CRC32: 6964D8C9 CRC64: 55B02A970EEB9ED2 |
|
Sonel Protokoty 2.0 (Сонэл Протоколы 2.0) [SetupSonelProtocol2_2.0.0.5.exe] |
2.0.0.5 |
CRC32: 747326F2 CRC64: А863Е11C3FC3FE15 | |
|
Sonel Analiza 4.4.1 [Sonel Analysis 4.4.1 Setup.exe] |
4.4.1 |
629c5de31607573ad dd 1 bbl 03f3a968d | |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | |||
Внешний вид анализаторов представлен на рисунке 1. Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов приведены в таблицах 2-3.
|
Таблица 2 - Основные метрологические характеристики анализаторов | ||||||
|
\Для документов/ |
Параметр |
Обозначение анализатора |
Диапазон измерений параметра и условия |
Разрешающая способность |
Пределы допускаемой основной погрешности До (60) | |
|
1 |
2 |
3 |
4 |
5 | ||
|
Напряжение постоянного и переменного тока UrMs (среднеквадратическое значение, f = 40...70 Гц) |
BEL-PQM-1, BEL-PQM-5 |
0,2 Unom - UrmS - 1,2Unom ДЛЯ Unom S 100 В, но не более 760 В |
0,0001 Unom |
±0,005 Unorn | ||
|
BEL-PQM-2 |
O.TUnom - Urms - 1,2 Unom для UnOms 100 В, но не более 690 В |
±0,001 ‘UnOm | ||||
|
BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
0,1' Unom — Urms — 1,5'Unom ДЛЯ UnOm S 64 В, но не более 760 В | |||||
|
Напряжение переменного тока (среднеквадратическое значение, f = 40...70 Гц): - провалы напряжения - прерывания напряжения - перенапряжения |
BEL-PQM-1, BEL-PQM-5 |
0,TUnom - Urms - 1,2Unorn для Unom а 100 В, но не более 760 В |
0,0001 Unom |
±0, ОТ Unom | ||
|
BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
0,TUnom Urms - 1,5-Unom ДЛЯ Unom а 64 В, но не более 760 В |
±0,002’UnOm | ||||
|
Длительность провала напряжения (прерывания напряжения, перенапряжения), при f = 50 Гц |
BEL-PQM-1, BEL-PQM-5, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
99 ч 59 мин 59 с 999 мс |
0,001 с |
±0,02 с | ||
|
Коэффициент пиковых значений напряжения |
BEL-PQM-1, BEL-PQM-5, BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
1...10 (1... 1,65 для напряжения 690 В) ДЛЯ Urms-O.TUnom |
0,01 |
±0,05ки | ||
|
■ьчаи^юспнии реестр] :редств измерений / рсп>блики Беларусь / |
и •'-------/ъ // | |||||
Продолжение таблицы^
|
1 |
2 |
3 |
4 |
5 |
|
Частота переменного тока f |
BEL-PQM-1, BEL-PQM-5 |
от 40,00 Гц до 70,00 Гц, для 0,1 ■ Unom — URMS =s 1,2 - Unom, но не более 760 В |
0,01 Гц |
±0,05 Гц |
|
BEL-PQM-2 |
от 40,00 Гц до 70,00 Гц, ДЛЯ 0,1 Unom < Urms — 1 «2' Unom, но не более 690 В |
±0,01 Гц | ||
|
BEL-PQM-3, BEL-PQM-4, BEL- PQM-6, BEL-PQM-7 |
от 40,00 Гц до 70,00 Гц ДЛЯ 0,1 Unom — Urms — 2,0’Unom, но не более 760 В | |||
|
Среднеквадратическое значение гармонических составляющих напряже-ния U(n) |
BEL-PQM-1, BEL-PQM-5 (n=1..4O) |
от 0 до 2,0 Unom, но не более 760 В |
0,0001 Unom |
±0,001 5 Unom(U(n) изм <0,03UnOm) ±0,05' и(п)изм (U(n)изм —0,03'Unom) |
|
BEL-PQM-2 (n=1..50) |
ОТ Одо 2,0-Unom, но не более 690 В |
±0,0005 Unom (U(n)w3M <0,01 'Unom) ±0,05' и(П)изм (U(n) изм-0,01'Unom) | ||
|
BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 (n=1..5O) |
ОТ 0 ДО 2,0-Unom, но не более 760 В | |||
|
Суммарный коэффициент гармонических составляющих напряжения THDu |
BEL-PQM-1, BEL-PQM-5 (n=2..4O) BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 (n=2..50) |
От Одо 100,0% (ДЛЯ Urms — 0,01 Unom) |
0,1 % |
±0,05ТНОиизн |
|
Среднеквадратическое значение гармонических составляющих силы тока kn) |
BEL-PQM-1, BEL-PQM-5 (n=1..4O) |
В зависимости от типа используемых клещей (см. характеристики Irms) |
0,0001 Inom |
±0,005*Inom (1(п)изм <0,1 Inom) -0,05*l(n) изм (l(n) изм —0,1 ’ Inom) |
|
BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 (n=1..5O) |
±0,001 5-Inom (l(n) изм <0,03'lnom) ±0,05'l(n) изм (l(n) изм -0,03 Inom) |
Продолжение таблицы^
|
1 |
2 |
3 |
4 |
5 | ||
|
Суммарный коэффициент гармонических составляющих силы тока THD, |
BEL-PQM-1, BEL-PQM-5 (п=2..4О) BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 (п=2..5О) |
От Одо 100,0% (ДЛЯ lRMS > 0,01 lnom) |
0,1 % |
±0,05ТНО|ИЗМ | ||
|
К-фактор |
BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 (п=1..50) |
от 1,0 до 50,0 for Irms -0,01 lnom |
0,1 |
±10% (относительная) | ||
|
Активная мощность Р и активная энергия ЕР |
BEL-PQM-1, BEL-PQM-5 |
0,8'Unom - Urms - 1,2-Unom, но не более 760 В 0,02 lnom — Irms — 0,05'Inom coscp—1 0,05'Inom — Irms — Inom COS(p-1 0,05lnom — Irms — 0,10'lnom coscp—0,5 0,10 lnom — Irms — Inom coscp—0,5 |
Зависит ОТ Unom И Inom |
относительная погрешность + у12,52+82р1, % ±^2,02 +82ph % ±л/2,52+82р1, % ±^2,02 +82р1, % | ||
|
BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
0,8 Unom - Urms — 1,2’Unom, но не более 760 В (690 В для BEL-PQM-2) 0,01 ■ Inom — Irms — 0,05' lnom coscp—1 0,05’lnom i Irms — Inom COSCp-1 0,02-lnom IrMs < 0,10 lnOmCOS<p=0,5 0,10‘Inom — Irms — Inom coscp—0,5 |
относительная погрешность + 71,02+52^ % ±yjo,52 +82ph % ±71,02+J2pa % ±у1о,62+82рн % | ||||
|
АХ \ Для документов/ 11 |
\\ \ Республики Беларусь/ 1 |
Реактивная мощность Q и реактивная -Энергия Eq О' |
BEL-PQM-1, BEL-PQM-5 |
0,8-Unom - Urms - 1 >2-Unom но не более 760 В 0,02-lnom Irms 0,05 lnom sincp=1 0,05 lnom — Irms — Inom sincp—1 0,05 lnom — Irms — 0,10-lnom sincp —0,5 0,10-lnom Irms Inom sincp =0,5 0,10 lnom — Irms — Inom sincp —0,25 |
Зависит ОТ Unom И lnom |
относительная погрешность ±74,02+<52/Л % ±7з,о2+52рА % ±74,02 + 82р1, % ±7з,о2+^2г/, % ±y/4,02 +82ph % |
7%
Г(Ъ /
Продолжение таблицы 2
з
|
1 |
2 |
3 |
4 |
5 | |
|
Реактивная мощность Q и реактивная энергия Eq |
BEL-PQM-2, BEL-PQM-3, BEL-PQM-4 BEL-PQM-6, BEL-PQM-7 |
0,8 Unom S Urms - 1.2’Unom но не более 760 В (690 В для BEL-PQM-2) 0,02'lnom < IrMs < 0,05-1^ sincp=1 0,05-lnom — Irms — Inom sincp-1 0,05 lnom — Irms - 0,10 lnom sincp —0,5 0,10 Inom < Irms Inom sincp =0,5 0,10-Inom S Irms lnOm sincp =0,25 |
Зависит ОТ Unom И Inom |
относительная погрешность ±V1,252 +J%/, % ± д/1,02 +8~Ph % ±71,252 + J%a % ±yl\,02 + 32pl, % ±Vl,252 + ^> % | |
|
Полная мощность S и полная энергия Es |
BEL-PQM-1, BEL-PQM-5 |
0,8-Unom — Urms — 1>2-Unom> но не более 760 В 0,02-Inom — Irms — 0,05lnom 0,05lnOm — Irms — Inom |
Зависит ОТ Unom И Inom |
относительная погрешность ±2,5 % ±2,0 % | |
|
BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
0,8'Unom — Urms — 1.2Unorn, но не более 760 В (690 В для BEL-PQM-2) 0,02'lnom S Irms — 0,05lnom 0,05lnom — IrMS — Inom |
относительная погрешность ±1,0% ±0,5 % | |||
|
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40...70 Гц) Irms 'К ? \°\\ ------J/b// Ль // |
С гибкими измерительными клещами F-1, F-2, F-3 | ||||
|
BEL-PQM-1, BEL-PQM-5, BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
от 0 до 1000 A от 1000 до 3000 A |
0,0001 Inom |
±0,01 Irms изм + 0,001 • lnom, (±0,03'Irms изм + 0,001 "Inom. с учетом дополнительной погрешности от положения) Не нормируются | ||
|
С измерительными клещами С-4 | |||||
|
BEL-PQM-1, BEL-PQM-5, BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
от 0,1 до 10 A от 10 до 50 А от 50 до 200 А от 200 до 1000 А от 1000 до 1200 А |
0,0001 • Inom |
±(0,ОЗ-Irms изм + 0,1 А) ±0,03 Irms изм ±0,015-IrMs изм ±0,0075 Irms изм ±0,005-Irms изм | ||
|
С измерительными клещами С-5 | |||||
|
BEL-PQM-1, BEL-PQM-5, BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
от 0,5 до 100 А от 100 до 800 А от 800 до 1000 А от 800 до 1400 A (DC) |
0,0001' Inom |
±(0,01 5-Irms изм + 1 А) ±0,025-Irms изм ±0,04 Irms изм ±0,04 Irms изм | ||
таблицы 2
'<ъ /
|
1 |
2 |
3 |
I 4 |
5 |
|
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40...70 Гц) lRMS |
С измерительными клещами С-6 | |||
|
BEL-PQM-1, BEL-PQM-5, BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
от 0,01 до 0,1 A от 0,1 до 1 A от 1 до 12 A |
0,0001' lnOm |
±(0,03 Irms изм + 1 mA) +(0,025-Irms из„) ±(0,01 Irms изм) | |
|
С измерительными клещами С-7 | ||||
|
BEL-PQM-1, BEL-PQM-5, BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
от 0 до 100 А |
0,0001 'loom |
± (0,005-Irms изм + 0,02 A) при частоте от 45 до 65 Гц ±(0,01 Irms изм + 0,04 А) при частоте от 40 до 1000 Гц | |
|
Коэффициент пиковых значений силы тока |
BEL-PQM-1, BEL-PQM-5, BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
1 ..10 (1 ..3,6 ДЛЯ Inom) ДЛЯ Irms - 0,01 Inom |
0,01 |
относительная погрешность ±5% |
|
Коэффициент мощности ЕМ |
BEL-PQM-1, BEL-PQM-5 |
От 0 до 1,00 ДЛЯ 0,5’Unom — UrmS — 1|5’UnOm . но не более 760 В 0,1 Inom — IrMS — Inom |
0,01 |
±0,03 |
|
BEL-PQM-2 |
От 0 ДО 1,00 ДЛЯ 0,5'Unom — Urms — 1,2 Unom , но не более 690 В 0,1 Inom — IrMS — Lorn | |||
|
BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
От 0 ДО 1,00 ДЛЯ 0,5-Unom Urms — 1,5’Unom , но не более 760 В 0,1 Inom — IrMS — Inom | |||
0)
(5-'
Продолжение таблицы 2
|
/ | Государстве! U \ средств и U \ Республик \длядо1 'ЧЛвл |
1 |
2 |
3 |
4 |
5 |
|
Фликер Pst (10 min) Pit (2 hours) |
BEL-PQM-1, BEL-PQM-5 |
от 0,4 до 10 для URMS 0,8- Unom, но не более 760 В |
0,01 |
относительная погрешность ±10% | |
|
BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
от 0,2 до 10 для URMS^0,8 Unom, но не более 760 В (690 В для PQM760) |
0,01 |
относительная погрешность ±5% | ||
|
Смещение коэффициента мощности |
BEL-PQM-1, BEL-PQM-5 |
от 0 до 1 ДЛЯ 0,5 Unom 2 Urms — 1>5'Unofn> но не более 760 В 0,1'lnom — IrMS — 'nom |
0,01 |
+0,03 | |
|
BEL-PQM-2 |
ОТ 0 ДО 1 ДЛЯ 0,5'Unom — Urms — 1.5'Unorm но не более 690 В 0,1 Inom — IrmS — Inom | ||||
|
BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
ОТ 0 ДО 1 ДЛЯ 0,5'Unom — Urms — 1>5'Unom> но не более 760 В 0,1'lnom — IrmS — Inom | ||||
|
Угол сдвига фаз |
BEL-PQM-1, BEL-PQM-5, BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
От-180,0° до+180,0° |
0,01° |
±1,0° (от 40 до 70 Гц) | |
|
±0,5° (от 40 до 70 Гц) | |||||
|
Коэффициент несимметрии напряжения по обратной U2/U, и нулевой последовательности Uq/U-i \о \\ --\\ Sb-O---------------------- |
BEL-PQM-1 BEL-PQM-5 |
от 0 % до 10 % для 0,8’Unom — Urms < 1»5 Uno |
0,1 % |
±0,30 % (абсолютная погрешность) ±0,15 % (абсолютная погрешность) | |
|
BEL-PQM-2 |
от 0 % до 10 % для 0,8 Unom — Urms < 1|2 Unorn |
±0,15 % (абсолютная погрешность) | |||
|
BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
от 0 % до 20 % ДЛЯ 0,8'Unom — Urms < 1,5’Unom |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Суточный ход встроенных часов |
BEL-PQM-1, BEL-PQM-5, BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 |
- |
1,0с |
±9,0 с/месяц |
|
Примечания Urms. В - среднеквадратическое значение напряжения постоянного и переменного тока; Irms. А - средне квадратическое значение силы постоянного и переменного тока; Urms изм, В - измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение); Irmsh3m, А - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение); Unom, В - номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы. 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В; ku - измеренное значение коэффициента пиковых значений напряжения; к| - измеренное значение коэффициента пиковых значений силы тока; Inom, А - номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей); п - порядковый номер гармоники; и(П) «и. В - измеренное значение среднеквадратического значения гармонических составляющих напряжения; 1(п)изм, А - измеренное значение среднеквадратического значения гармонических составляющих силы тока; ТНбиизм - измеренное значение суммарного коэффициента гармонических составляющих напряжения; THD|„3M - измеренное значение суммарного коэффициента гармонических составляющих силы тока; Р(Ер)изм, Вт/кВт/МВт (Вт ч/кВт ч/МВт ч/ГВт ч/ТВт ч) - измеренное значение активной мощности (активной энергии); Q(Eq)h3m, вар/квар/Мвар (вар ч/квар ч/Мвар ч/Гвар ч/Твар ч) - измеренное значение реактивной мощности (реактивной энергии); S(EsU, ВА/кВА/МВА (ВА ч/кВА ч/МВА ч/ГВА ч/ТВА ч) - измеренное значение полной мощности (полной энергии); 8Dh - относительная погрешность измерения фазы между гармониками напряжения и тока. | ||||
3 - Основные технические
|
Наименование характеристики |
Значение | |||
|
BEL-PQM-1 |
BEL-PQM-5 |
BEL-PQM-2 |
BEL-PQM-3, BEL-PQM-4, BEL-PQM-6, BEL-PQM-7 | |
|
1 Количество измерительных входов по напряжению |
4 |
4 |
5 | |
|
2 Количество измерительных входов потоку |
4 |
4 |
4 | |
|
3 Диапазон температур окружающего воздуха соответствующий нормальным условиям, °C |
от 21 до 25 |
от 21 до 25 |
от 21 до 25 |
от 0 до 45 |
|
4 Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 55 |
от минус 10 до плюс 50 |
от минус 20 до плюс 55 | |
|
5 Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий в диапазоне температур условий эксплуатации |
± 0,01 %/К* (относительная) |
в диапазоне температур от минус 10 до 0 °C: 140 % от До (50) в диапазоне температур от 0 до 45 °C: 100 % от До (80) в диапазоне температур от 45 до 50 °C: 150%отД0(5о) |
- |
в диапазоне температур от минус 20 до 0 °C: 80 % от До (80) в диапазоне температур от минус 45 до 55 °C: 100 % от До (80) |
|
6 Диапазон температур окружающего воздуха при хранении, °C |
от минус 30 до плюс 60 |
от минус 20 до плюс 60 |
от минус 30 до плюс 60 | |
|
7 Диапазон напряжений питания (от испытуемой сети), В: - от сети переменного тока - от сети постоянного тока |
от 90 до 460 В от 127 до 460 В |
от 90 до 264 В |
от 90 до 460 В |
от 90 до 760 В от 127 до 760 В |
|
8 Потребляемая мощность, В А, не более |
40 | |||
|
9 Время работы с аккумуляторным питанием, часов, не менее |
6 |
5 |
2 | |
|
10 Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
IP51 |
IP65 (крышка закрыта) IP20 (крышка открыта) |
IP65 |
|
11 Габаритные размеры, мм, не более |
200 х 180x77 |
288 х 223 х 75 |
243 х 290 х 122 |
200 х 180 х 77 |
|
12 Масса, кг, не более |
1,60 |
1,75 |
2,10 |
1,60 |
|
Примечание - * - значение пределов допускаемой дополнительной погрешности анализатора BEL-PQM-1 при измерении напряжения переменно-го/постоянного тока, силы переменного/постоянного тока. Для остальных измеряемых анализатором BEL-PQM-1 параметров, непосредственно связанных с напряжением и силой тока функциональной зависимостью, пределы допускаемой дополнительной погрешности рассчитываются согласно этой -функциональной зависимости. | ||||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплект поставки анализаторов определяется заказом в соответствии с технической документацией фирмы «Sonel S.A.» (Польша).
Основной комплект поставки включает*:
- анализатор;
- планшет (для BEL-PQM-6, BEL-PQM-7);
- токоизмерительные клещи F-3A (для BEL-PQM-5);
- фазовый разветвитель АС-16 (для BEL-PQM-6, BEL-PQM-7, BEL-PQM-3, BEL-PQM-4, BEL-PQM-5);
- соединительные провода и зажимы типа «крокодил», «банан»;
- сетевой штекер со входами типа «банан» для питания от однофазной сети и заряда аккумуляторной батареи (для BEL-PQM-6, BEL-PQM-7, BEL-PQM-3, BEL-PQM-4, BEL-PQM-1, BEL-PQM-2);
- кабель для сетевого блока питания 230 В (для BEL-PQM-5);
- карта памяти microSD (для BEL-PQM-2, BEL-PQM-1 - 2 Гб, для BEL-PQM-5 -4 Гб);
- кабель последовательного интерфейса USB;
- беспроводной интерфейс OR-1 (для BEL-PQM-2, BEL-PQM-3; BEL-PQM-4);
- ремни для монтажа анализатора на столбе ЛЭП и крепеж для установки на DIN-рейку;
- магнитный адаптер (для BEL-PQM-6, BEL-PQM-7, BEL-PQM-3, BEL-PQM-4, BEL-PQM-5);
- чехол для планшета (для BEL-PQM-6, BEL-PQM-7);
- кабель для зарядки и питания анализатора от автомобильного прикуривателя (для BEL-PQM-5);
- сетевой блок питания (для BEL-PQM-5);
- стилус для сенсорного экрана (для BEL-PQM-5);
- футляр (для BEL-PQM-2, BEL-PQM-3, BEL-PQM-4, BEL-PQM-5, BEL-PQM-1);
- рюкзак (для BEL-PQM-6, BEL-PQM-7);
- ПО «Sonel Analysis» для ПЭВМ;
- руководство по эксплуатации.
* - Количество комплектующих зависит от модификации/исполнения анализатора.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Sonel S.A.» (Польша).
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».
МРБ МП. 2391-2014 «Анализаторы-регистраторы показателей качества электрической энергии серии BEL-PQM. Методика поверки» (извещение об^и^еуении
Заключение
Анализаторы-регистраторы показателей качества электрической энергии серии BEL-PQM соответствуют требованиям документации фирмы «Sonel S.A.» (Польша), ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия ЕАЭС № BY/112 11.01. ТР004 020 01762 до 30.50.2024).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь- не более 12 месяцев.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 02.1.0.0025
Смотрите также
