Измерители параметров электробезопасности электроустановок серии BEL-MPI

Назначение

Измерители параметров электробезопасности электроустановок серии BEL-MPI (далее - измерители) в зависимости от модификации предназначены для измерения силы переменного тока, напряжения и частоты переменного тока, напряжения прикосновения, напряжения гармонических составляющих, суммарного коэффициента гармонических составляющих напряжения и силы тока, активной, реактивной, полной мощности, полного сопротивления цепей "фаза-фаза", "фаза-нуль", "фаза-защитный проводник" (с отключением и без отключения УЗО), параметров УЗО (синусоидальный, пульсирующий и постоянный дифференциальный ток отключения УЗО, время срабатывания УЗО), электрического сопротивления заземления, электрического сопротивления изоляции, электрического сопротивления малым токам и току ±200 мА, параметров электрической сети для трехфазного регистратора, освещенности (с датчиками LP-1, LP-10A, LP-10B).

Измерители могут применяться энергетическими службами предприятий как рабочие средства измерений при контроле средств защиты от поражения человека электрическим током электроустановок.

Описание

Измерители являются многофункциональными приборами, в которых реализовано несколько конструктивных решений с разными принципами действия.

Принцип действия измерителей в части измерения полного сопротивления цепей "фаза-фаза", "фаза-нуль", "фаза-защитный проводник" (с отключением и без отключения УЗО), параметров УЗО (синусоидальный и постоянный дифференциальный ток отключения УЗО, время срабатывания УЗО) основан на измерении падения напряжения на известном сопротивлении.

Дифференциальный ток отключения устройств защитного отключения (далее -УЗО) измеряется при создании в испытуемой цепи линейно возрастающего дифференциального тока. В момент срабатывания дифференциального выключателя УЗО измеритель отображает на дисплее значение дифференциального тока.

Принцип действия измерителей в части измерения электрическогх^&Рротивле-ния изоляции основан на измерении силы тока, проходящего через измеряемое сопро-

тивление при приложении заданного (испытательного) постоянного напряжения. При этом используется встроенный источник в режиме стабилизации по напряжению.

Принцип действия измерителей в части измерения электрического сопротивления заземления, электрического сопротивления защитных проводников основан на измерении напряжения, проходящего через измеряемое сопротивление при приложении заданного постоянного тока. При этом используется встроенный источник в режиме стабилизации по току.

Все измерительные сигналы поступают на аналогоцифровой преобразователь, обрабатываются встроенным микропроцессором и передаются на многофункциональный жидкокристаллический дисплей.

На передней панели измерителей расположены функциональные клавиши, клавиши управления, многофункциональный жидкокристаллический дисплей и входные разъёмы, которые предназначены для подключения измерительных проводов. Включение измерителей, выбор режимов измерения осуществляется при помощи клавиш управления. Функциональные клавиши служат для проведения измерений и выбора функций при измерениях. На жидкокристаллическом дисплее отображаются измеренные значения, режимы измерения, единицы измерения. Измерители имеют автоматический выбор диапазона измерения, сигнализацию разряда элементов питания, автоматическое выключение (при неиспользовании в течение двух минут).

Измерители могут быть выполнены в следующих модификациях:

- BEL-MPI-3 (исполнение - BEL-MPI-4);

- BEL-MPI-1 (исполнения - BEL-MPI-2, BEL-MPI-5, BEL-MPI-6);

- BEL-MPI-7, отличающиеся набором измеряемых параметров, конструкцией и функциональными возможностями.

Внешний вид измерителей приведен на рисунке 1 и 2.

Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении А к описанию типа.

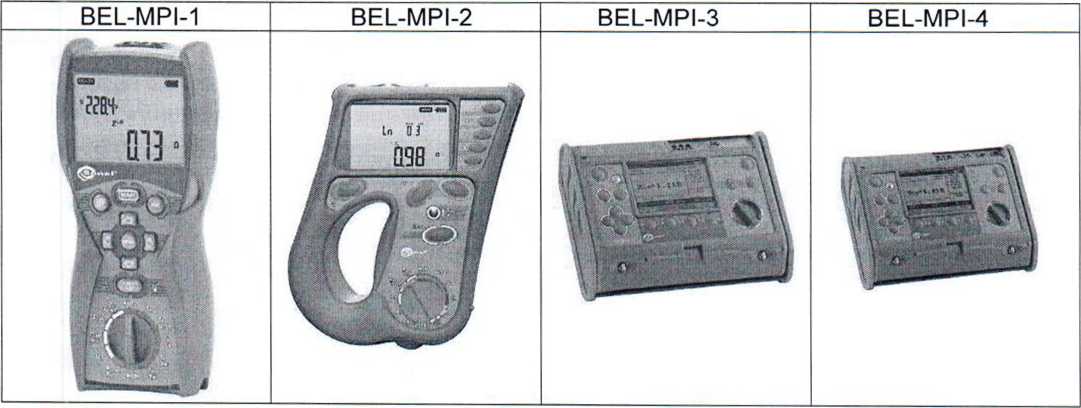

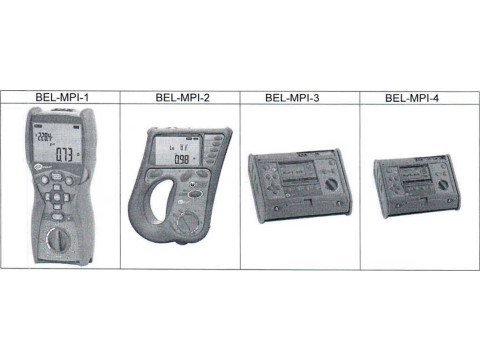

Рисунок 1 - Виды исполнений измерителей.

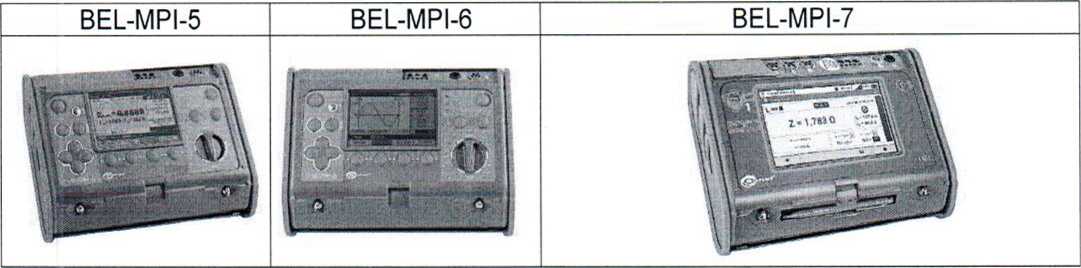

Рисунок 2 - Виды исполнений измерителей.

Идентификационные данные ПО приведены в таблицах 1-2.

Таблица 1 - Идентификационные данные ПО измерителей

Таблица 2 - Идентификационные данные ПО для связи измерителя с ПК

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики в приложении Б к описанию типа.

Знак утверждения типа

Знак утверждения типа наносят на измерители методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки измерителей определяется заказом в соответствии с технической документацией фирмы "Sonel S.A." (Польша). Основной комплект поставки измерителей указан в таблице 3.

3

Продолжение таблицы 3

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

МРБ МП.2915-2019 " Измерители параметров электробезопасности электроустановок серии BEL-MPL Методика поверки ".

Техническая документация фирмы "Sonel S.A.", Польша.

Заключение

Измерители параметров электробезопасности электроустановок серии BEL-MPI соответствуют требованиям технической документации фирмы "Sonel S.A." (Польша), ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия № ЕАЭС BY/112 11.01. ТР004 020 01768 до 30.05.2024).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025.
