Измерители параметров безопасности электрооборудования серии BEL-РАТ

Назначение

Измерители параметров безопасности электрооборудования серии BEL-PAT (далее - измерители) предназначены для измерения напряжения и частоты электрической сети переменного тока, напряжения прикосновения, потребляемой мощности, силы тока потребления, электрического сопротивления изоляции, электрического сопротивления провода защитного заземления, электрического сопротивления цепи "фаза-нуль", силы тока утечки, силы тока прикосновения, напряжения сварочного оборудования в состоянии без нагрузки Uo, параметров УЗО (дифференциальный ток отключения УЗО, время срабатывания УЗО).

Измерители могут применяться энергетическими службами предприятий как рабочие средства измерений при контроле средств защиты от поражения человека электрическим током электроустановок.

Описание

Измерители являются многофункциональными приборами, в которых реализовано несколько конструктивных решений с разными принципами действия.

Принцип действия измерителей в части измерения электрического сопротивления цепи "фаза-нуль" основан на сравнении падения напряжения на измеряемом сопротивлении и на соединенном последовательно с ним образцовом резисторе. Измерение электрического сопротивления изоляции основано на измерении силы тока, проходящего через измеряемое сопротивление при приложении заданного (испытательного) постоянного напряжения. Измерение электрического сопротивления провода защитного заземления основано на измерении напряжения, проходящего через измеряемое сопротивление при приложении заданного постоянного тока. Измерение переменного напряжения происходит за счет выпрямления и деления измеряемой величины до нормированного уровня.

Все измерительные сигналы поступают на аналого-цифровой преобразователь, обрабатываются встроенным микропроцессором и передаются на жидкокристаллический дисплей.

На передней панели измерителей расположены функциональные клавиши, клавиши управления, жидкокристаллический дисплей, входные разъёмы, кфгарые:;лредназначены для подключения измерительных проводов, и вилка, предназначенная для подключения испытуемого электрооборудования. Включение измерителей, выбор режимов измерения осуществляется при помощи клавиш управления. Функциональные клавиши служат для проведения измерений и выбора функций при измерениях. На жидкокристаллическом дисплее отображаются измеренные значения, режимы измерения, единицы измерения. Измерители имеют автоматический выбор диапазона измерений, автоматическое выключение (при напряжении сети питания ниже 187 В).

Измерители могут быть выполнены в следующих модификациях:

- BEL-PAT-5 (исполнения - BEL-PAT-1, BEL-PAT-2, BEL-PAT-3, BEL-PAT-6, BEL-PAT-7, BEL-PAT-8);

- BEL-PAT-4;

- BEL-PAT-9,

отличающиеся конструкцией и функциональными возможностями.

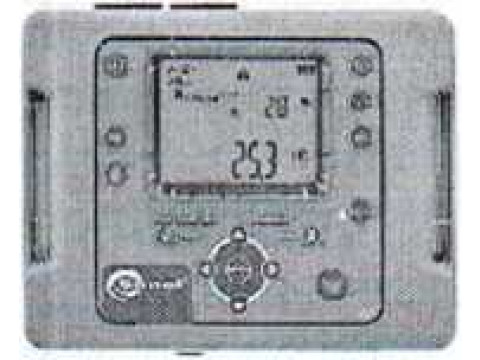

Внешний вид измерителей приведен на рисунке 1.

Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении А к описанию типа.

BEL-PAT-1, BEL-PAT-2

BEL-PAT-3, BEL-PAT-4

BEL-PAT-6

BEL-PAT-7

BEL-PAT-8

BEL-PAT-9

Рисунок 1 - Виды исполнений измерителей.

Идентификационные данные ПО приведены в таблицах 1-2.

Таблица 1 - Идентификационные данные ПО измерителей

Таблица 2 - Идентификационные данные ПО для связи измерителя с ПК

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики в приложении Б к описанию типа.

Знак утверждения типа

Знак утверждения типа наносят на измерители методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки измерителей определяется заказом в соответствии с технической документацией фирмы "Sonel S.A." (Польша). Основной комплект поставки измерителей указан в таблице 3.

Таблица 3

■оликм Ьеяг-русь 'я документ У

Продолжение таблицы 3

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

МРБ МП.2921-2019 "Измерители параметров безопасности электрооборудова ния серии BEL-PAT. Методика поверки ".

Техническая документация фирмы "Sonel S.A.", Польша.

Заключение

Измерители параметров безопасности электрооборудования серии BEL-PAT соответствуют требованиям технической документации фирмы "Sonel S.A." (Польша), ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия № ЕАЭС BY/112 11.01. ТР004 020 01764 до 30.05.2024).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025.
