Контроллеры программируемые SIPLUS

Назначение

Контроллеры программируемые SIPLUS (далее - контроллеры) предназначены для измерения и дальнейшего преобразования нормированных сигналов, создания легко конфигурируемых систем непрерывного измерения и контроля параметров при управлении технологическими процессами.

Область применения: системы автоматического регулирования и управления технологическими процессами на предприятиях химической, нефтехимической, нефтяной, целлюлозно-бумажной и других областях хозяйственной деятельности.

Описание

Принцип действия контроллеров основан на преобразовании электрических сигналов напряжения, силы постоянного тока, активного сопротивления первичных измерительных преобразователей в сигналы постоянного тока или напряжения с последующим аналого-цифровым преобразованием и передачей измерительной информации.

Контроллеры изготавливаются на базе котроллеров SIMATIC путём последующей обработки химическими реагентами плат и корпусов. Обладают высокой стойкостью к воздействию влаги, химически, биологически и механически активных веществ. Часть модулей имеет расширенный диапазон температур рабочих условий и может эксплуатироваться в шкафах управления вне помещений.

Контроллеры имеют широкий спектр базовых модулей и модулей расширения, позволяющих конфигурировать систему в соответствии с требованиями потребителя.

В зависимости от области применения и функциональных возможностей выпускают 6 модификаций контроллеров, отличающихся друг от друга количеством измерительных каналов, производительностью и габаритными размерами, степенью защиты от воздействий окружающей среды, быстродействием.

Контроллеры представлены следующими модификациями: логически^ модуйм \ SIPLUS LOGOI, микроконтроллеры SIPLUS S7-1200; миниконтроллеры SIPLUfe' ,S7-^p1

Лист TyjTWCTOB'Ste/ 300/ЕТ200М; контроллеры для решения задач среднего и высшего уровня сложности SIPLUS S7-1500 (F)/ET200 MP, SIPLUS S7-400; распределенная периферия SIPLUS ET200S, SIPLUS ET200SP.

Контроллеры программируемые SIPLUS предназначены для тяжёлых условий эксплуатации, обладают высокой стойкостью к воздействию влаги, химически, биологически и механически активных веществ. Часть модулей имеет расширенный диапазон температур рабочих условий.

Модули контроллеров обеспечивают измерения сигналов напряжения постоянного тока в диапазонах от минус 50 до плюс 50 мВ, от минус 80 до плюс 80 мВ, от минус 250 до плюс 250 мВ, от минус 500 до плюс 500 мВ, от 0 до 5 В, от 0 до 10 В, от минус 1 до плюс 1 В, от минус 1,25 до плюс 1,25 В, от минус 2,5 до плюс 2,5, от минус 5 до плюс В, от минус 10 до плюс 10 В, от 1 до 5 В; силы постоянного тока в диапазоне от 0 до 20 мА, от 4 до 20 мА, от минус 20 до плюс 20 мА; сопротивления от 0 до 150 Ом, от 0 до 300 Ом, от 0 до 600 Ом, от 0 до 6000 Ом; измерение нормированных сигналов от термопар и термопреобразователей сопротивления различных градуировок, а так же для преобразования двоичных кодов в аналоговые сигналы напряжения и силы постоянного тока в диапазонах от 0 до 5 В, от 0 до 10 В, от минус 10 до плюс 10 В, от 1 до 5 В,от 0 до 20 мА, от 4 до 20 мА, от минус 20 до плюс 20 мА соответственно; восприятия и обработки кодированных дискретных электрических сигналов, выработки управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых, дискретных и цифровых сигналов.

В состав контроллеров входят следующие модули:

аналоговые модули входов/выходов - для преобразования сигналов тока, напряжения или для измерений температуры, а также для температурного контроля с помощью устройства для прямого подключения преобразователей термоэлектрических и термопреобразователей сопротивления различных градуировок;

коммуникационные модули - модули с интерфейсом RS-232/RS-422/RS-485 для подключения к различным периферийным устройствам, компьютерам и контроллерам. Сетевые модули для сетей PROFIBUS DP, AS-i, Ethernet, PROFINET;

дискретные модули входов/выходов - для сигналов различных уровней и с различными коммутирующими элементами (реле/ транзисторы);

Программное обеспечение, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Версии ПО указаны в Приложении А.

Место нанесения знака поверки приведено в приложении к описанию типа.

Внешний вид контроллеров представлен на рисунке 1.

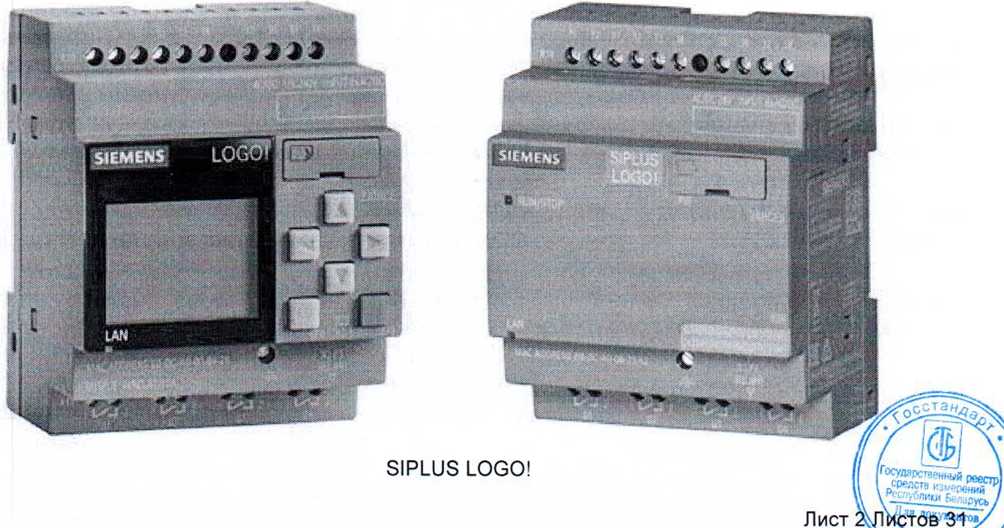

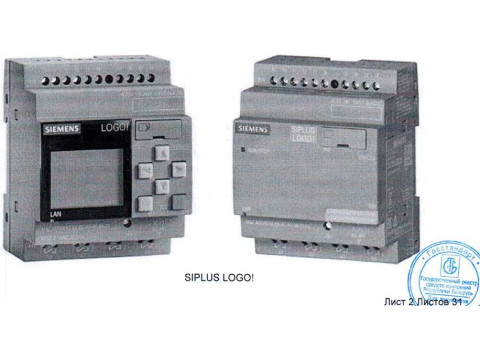

SIPLUS S7-300/ET200M

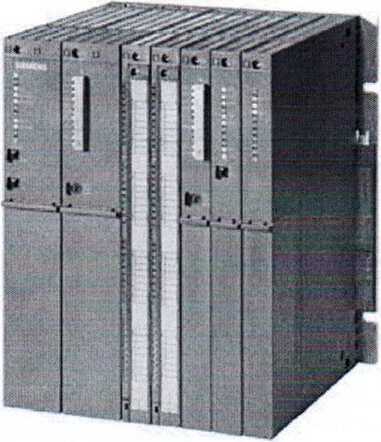

SIPLUS S7-400

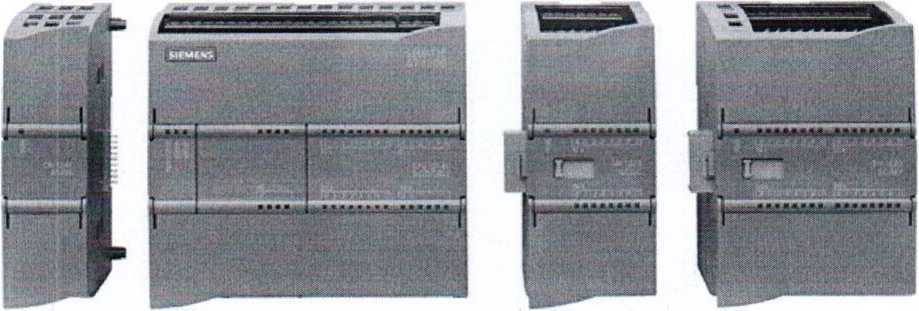

SIPLUS S7-1200 (F)

Лист

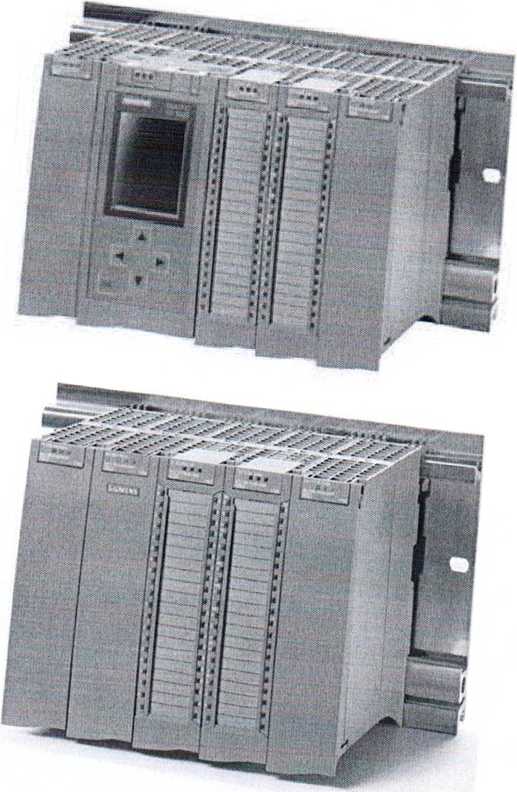

SIPLUSS7.1500(F)/6T200Mp

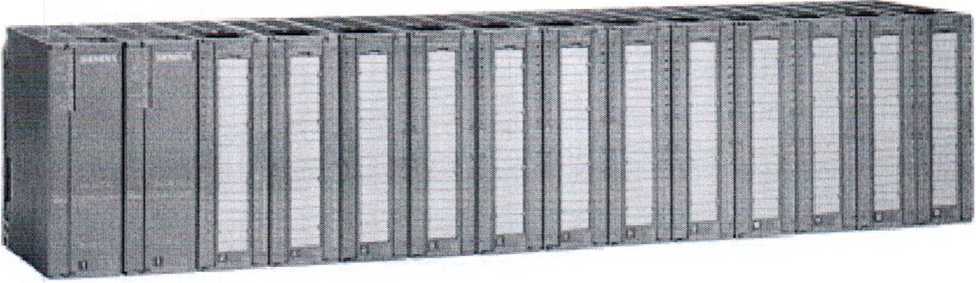

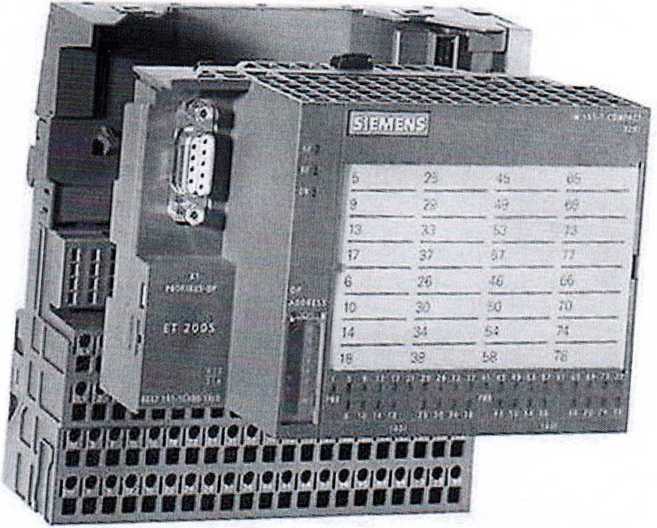

SIPLUS ET200S

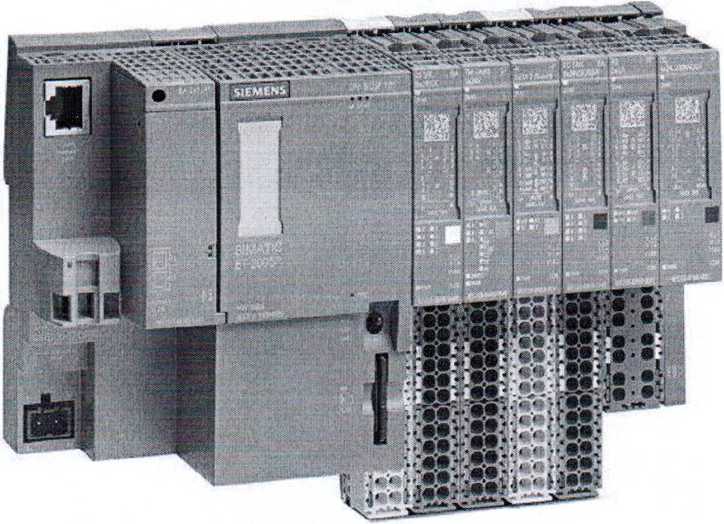

SIPLUS ET200SP

Рисунок 1. Внешний вид контроллеров программируемых SIPLUS

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные метрологические характеристики измерительных модулей представлены в таблицах 1-20 приложения А.

Знак утверждения типа

Знак утверждения типа наносится на титульном листе руководства эксплуатации методом типографской печати.

Комплектность

Комплект поставки в соответствии с документацией фирмы"51етепз AG" (Германия). и согласованной с заказчиком спецификацией.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Siemens AG" (Германия).

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".

СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".

МРБ МП.2950-2020 "Контроллеры программируемые SIPLUS"

Заключение

Контроллеры программируемые SIPLUS соответствуют технической документации фирмы "Siemens AG" (Германия), ГОСТ 12997-84, ТРТС 004/2011 ,ТР ТС 020/2011 (сертификат соответствия № RU С-ОЕ.МЛ66.В.01906, выданный ООО «Серт и Ко»);

Межповерочный интервал - не более 12 месяцев;

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний средствизмерений и техники БелГИМ

Республика Беларусь, г. Минск, Старовиленский тракт, 93

Тел. (+37517) 334-98-13.

Аттестат аккредитации № BY/112 1.0025.
