Счетчики газа двухкамерные СГД-1,6
| Номер в ГРСИ РФ: | РБ 03 07 5411 19 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ОАО "Новогрудский завод газовой аппаратуры" (НЗГА), г. Новогрудок, Гродненская обл. |
Счетчики газа двухкамерные СГД-1,6 (далее-счетчики газа) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по СТБ 2262-2012, применяемых в бытовых и производственных целях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5411 19 |
| Наименование | Счетчики газа двухкамерные СГД-1,6 |
| Год регистрации | 2019 |
| Номер сертификата | 12591 |
| Дата регистрации | 2019-05-30 |
| Срок действия | 2024-05-30 |
| Получатель сертификата | ОАО "Новогрудский завод газовой аппаратуры", г. Новогрудок Гродненской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Новогрудский завод газовой аппаратуры"
Адрес: ул. Мицкевича, 109, 231400, г. Новогрудок
Контакты: (8-103751597-4-37-96 / info@novogas.com
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по СТБ 8011-99. |
Поверители
Скачать
|
Описание типа РБ 03 07 5411 19 [2019-10-23]
rb-03-07-5411-19_2019-10-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5411 19 [2014-05-21]
rb-03-07-5411-19_2014-05-21.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа двухкамерные СГД-1,6 (далее-счетчики газа) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по СТБ 2262-2012, применяемых в бытовых и производственных целях.
Область применения - жилищно-коммунальное хозяйство, промышленные и сельскохозяйственные предприятия, потребляющие газ.
Описание
Счетчики газа состоят из измерительного механизма, корпуса, крышки, боковых крышек, отсчетного устройства.
Крышка верхняя и корпус образуют внутреннюю полость счетчика, в которой расположена система газораспределения и передаточный механизм. Боковые крышки закрывают полости, в которых расположены мембраны. В крышке верхней установлено электронное счетное устройство. Через входной патрубок на крышке верхней газ заполняет внутреннюю полость, создавая избыточное давление по отношению к давлению газа на выходе из счетчика. Под воздействием избыточного давления газ поступает во внутреннюю полость, проходит через отверстие ротора, окно решетки и через каналы в корпусе попадает в боковые полости счетчика. В боковых полостях газ воздействует на мембраны. Мембраны связаны с рычагами, жестко установленные на осях. Сверху на оси жестко установлены кронштейны. С помощью шатунов кронштейны шарнирно связаны с поводком, установленным на стойке, закрепленной на корпусе. Поводок находится в зацеплении с ротором, который выполняет роль золотника, при вращении поочередно открывая окна в решетке таким образом, чтобы обеспечить последовательную подачу газа через каналы корпуса с каждой стороны мембран.
На поводке установлен магнит. В крышке счетчика установлена втулка, в которую вставлен выступ электронного счетного устройства с находящимся на нем датчиком вращения. При совершении полного цикла передаточным механизмом, датчик вращения вырабатывает один электрический импульс, соответствующий циклическому объему и соответственно изменяются показания на устройство индикации.
Счетчик газа диафрагменный снабжен электронным температурным компенсатором, который производит коррекцию показаний счетного механизма в зависимости от температуры пропускаемого газа в диапазоне темгге^т^^'от минус 5 °C до плюс 40 °C / / \
Направление потока газа обозначено стрелкой, без возможности ее удаления, на корпусе счетчика.
При изготовлении счетчиков газа двухкамерных СГД-1,6 применяют синтетические мембраны производства фирмы "Каваками Трейдинг Ко, ЛТД" (Япония) или мембраны фирмы «ZGS-membrant.a.s.Zlin» (Чехия).
Счетчики газа изготавливают двух исполнений, отличающихся резьбой на присоединительных штуцерах. Счетчики могут изготавливаться с левой или правой подачей газа.

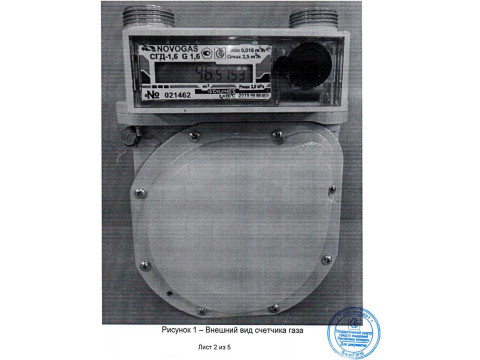

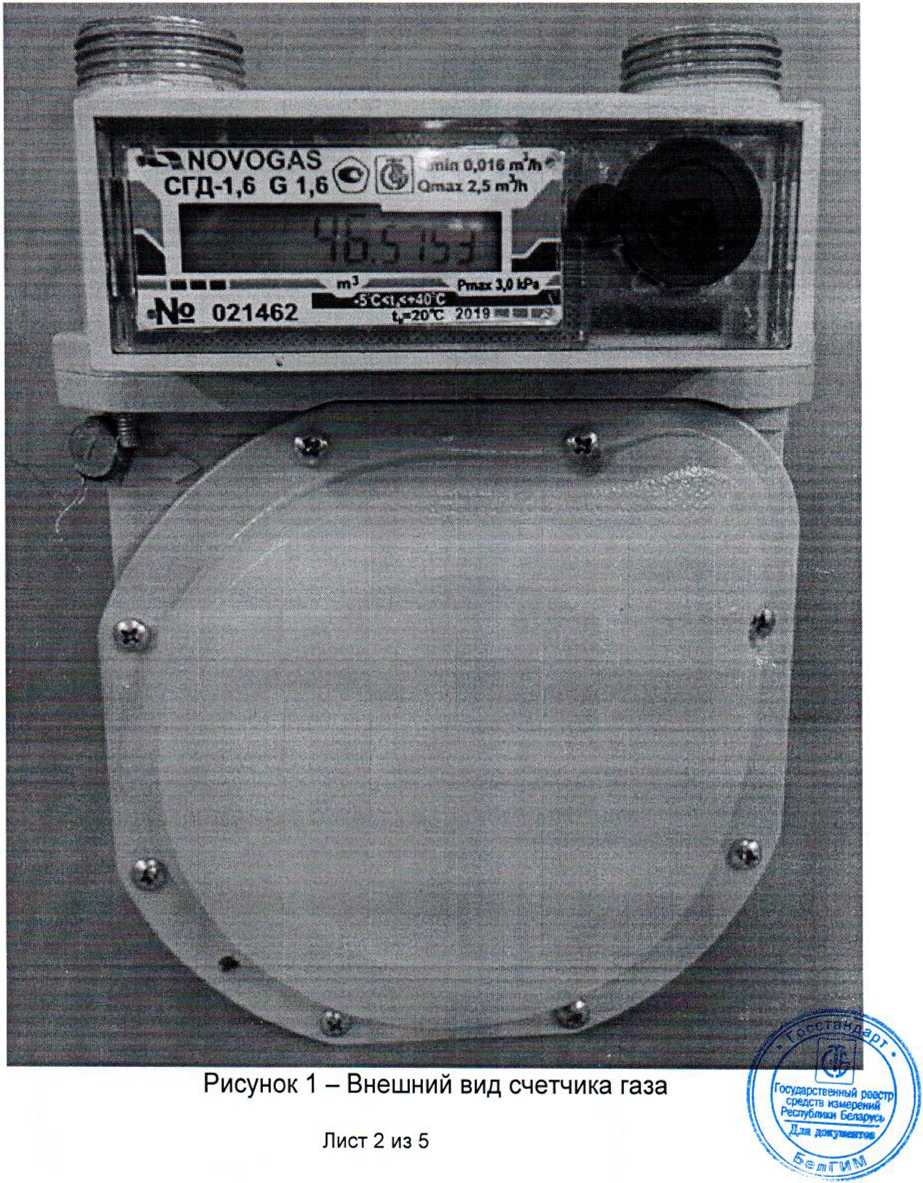

Внешний вид счетчика приведен на рисунке 1.
Схема пломбировки счетчика газа от несанкционированного доступа с указанием мест нанесения оттиска знака поверки приведена в Приложении к описанию типа.
Оттиск знака поверки наносится на навесную пломбу, расположенную на проволоке, проходящей через отверстие в винте, соединяющем корпус и крышку счетчика.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Характеристики счетчика |
Значение |
|
Номинальный расход, Оном, м3/ч |
1,6 |
|
Максимальный расход, Омаке, м3/ч, не менее |
2,5 |
|
Минимальный расход, Омин, м3/ч, не более |
0,016 |
|
Порог чувствительности, м3/ч, не более |
0,0032 |
|
Допускаемая потеря давления при максимальном расходе, Па, не более |
200 |
|
Допускаемая потеря давления при номинальном расходе, Па, не более |
80 |
Основная относительная погрешность счетчика при выпуске из производства и после ремонта, %, не более
|
при расходе от Омин до 0,1QH0M |
±3 |
|
при расходе свыше 0,1QH0M до QMaKC вкп. |
±1,5 |
|
Основная относительная погрешность счетчика в эксплуатации, %, не более | |
|
при расходе от Омин до 0,1QH0M |
± 5 |
|
при расходе свыше 0,1QHOm ДО Омаке ВКЛ. |
±3 |
|
Емкость отсчетного устройства, м3 |
99999 |
|
Цена единицы младшего разряда отсчетного устройства, м3 |
0,0001 |
|
Масса, кг, не более: |
2,0 |
|
Габаритные размеры, мм, не более: Присоединительные размеры: |
212x125x160 |
|
Номинальное расстояние между осями патрубков, мм: Резьбовой патрубок с трубной резьбой по ГОСТ 6357-81: |
110 |
|
- исполнение счетчика СГД-1,6-3/4 |
G3/4-B |
|
- исполнение счетчика СГД-1,6-1 |
G1-B |
|
Диапазон температур окружающей среды, °C |
от минус 5 до плюс 40 |
|
Диапазон температур измеряемого газа, °C |
от минус 5 до плюс 40 |
|
Диапазон температур хранения, °C |
от минус 50 до плюс 50 |
|
Избыточное рабочее давление, кПа, не более |
3,0 |
|
Средняя наработка на отказ, час, не менее Пределы допускаемой дополнительной относительной погрешности счетчика при изменении температуры на 1 °C |
2500 |
|
от основной погрешности, % |
±0,1 |
Знак утверждения типа
Знак утверждения типа наносится на шильдик отсчетного устройства методом тампопечати и на паспорт счетчика типографским способом.
Комплектность
1 Счетчик газа двухкамерный СГД-1,6 1 шт.
2 Переходник 2 шт.
3 Гайка накидная 2 шт.
4 Прокладка 2 шт.
5 Заглушка 2 шт.
6 Пачка 1 шт.
7 Этикетка (на детали: переходник, гайка накидная, прокладка) 1 шт.
8 Паспорт шт-
II [Госдарственяый реестр II I средств измерений I
\\ \ Республики Беларусь /
ЛИСТ 3 ИЗ 5 X \Дидочлмятм/
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 500235715.094-2014 «Счетчик газа двухкамерный СГД-1,6».
СТБ 1159-99 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
СТБ 8011-99 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа. Методика поверки».
Заключение
Счетчики газа двухкамерные СГД-1,6 соответствуют требованиям ТУ BY 500235715.094-2014, СТБ 1159-99.
Межповерочный интервал - не более 96 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 96 месяцев
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/ 112 1.0025
