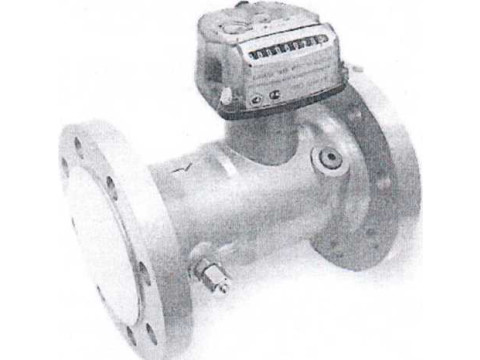

Счетчики газа турбинные СТГ
| Номер в ГРСИ РФ: | РБ 03 07 2903 19 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО ЭПО "Сигнал", г. Энгельс, Саратовская обл. |
Счетчики газа турбинные СТГ предназначены для измерения рабочего объёма природного газа, свободного нефтяного газа, азота, воздуха и других неагрессивных, чистых, сухих газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2903 19 |
| Наименование | Счетчики газа турбинные СТГ |
| Год регистрации | 2019 |
| Номер сертификата | 12777 |
| Дата регистрации | 2019-07-30 |
| Срок действия | 2024-02-08 |
| Получатель сертификата | ООО ЭПО "Сигнал", г. Энгельс Саратовской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО ЭПО "Сигнал"
Адрес: 413119, Саратовская обл., г. Энгельс-19
Контакты: тел.: (8453) 75-04-18, факс 75-17-00, office@eposignal.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по: документу СЯМИ.407221-448 РЭ (2008 г.)(для средств измерений, изготовленных до 01.12.2013); по документу СЯМИ.407221-448 МП (2013 г.) (для средств измерений, изготовленных после 01.12.2013). |
| Признание поверки | Первичная при выпуске из производства: Саратовский ЦСМС (аттестат аккредитации - №RA.RU.311232, шифр поверительного клейма - ВУ)(НТК №07-19); ООО ЭПО "Сигнал" (аттестат аккредитации - №РОСС СОБ 3.00142.2013, шифр поверительного клейма - АНС)(НТК №13-15). |
Поверители
Скачать
|
Описание типа РБ 03 07 2903 19 [2010-06-15]
rb-03-07-2903-19_2010-06-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2903 19 [2019-10-15]
rb-03-07-2903-19_2019-10-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2903 19 [2014-06-25]
rb-03-07-2903-19_2014-06-25.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа турбинные СТГ предназначены для измерения рабочего объёма природного газа, свободного нефтяного газа, азота, воздуха и других неагрессивных, чистых, сухих газов.
Описание
Принцип действия счетчика основан на использовании потока газа для вращения первичного преобразователя счетчика - турбины. Газ направляется через струевыпрямитель на крыльчатку турбины и приводит ее во вращение. Частота вращения турбины пропорциональна расходу газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и показывает рабочий объем газа, прошедший через счетчик.
Информация с отсчетного устройства передается на магнитный датчик импульсов, который обеспечивает дистанционную передачу сигналов на регистрирующие электронные устройства.
Счетчик состоит из проточного блока и отсчетного устройства роликового типа
Проточный блок включает в себя: корпус, струевыпрямитель, измерительную вставку, внутреннюю магнитную полумуфту.
Отсчетное устройство включает в себя: корпус, внешнюю магнитную полумуфту, систему шестерен, роликовый механизм, магнитный датчик импульсов, шильдик, крышку. Отсчетное устройство имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика и имеет разъем для подсоединения регистрирующих электронных устройств.
Конструкция счётчика предусматривает возможность ремонта всех узлов в специальных организациях или на предприятии-изготовителе.

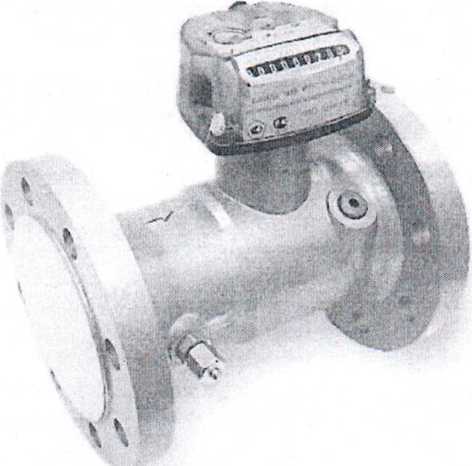

Рисунок 1 - Общий вид
Счетчики имеют три варианта исполнения по погрешности измерения рабочего объема, каждое исполнение имеет несколько модификаций в зависимости от диаметра условного прохода и максимального расхода газа, отличающиеся друг от друга габаритными и присоединительными размерами.
Конструкция счётчика позволяет проводить его калибровку и поверку с использованием магнитного, оптического датчиков, а так же индуктивных датчиков Cyble Sensor.
Конструкцией счетчика предусмотрено ограничение доступа к определенным его частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
На счетчике предусмотрено 4 места для установки пломб.
На корпусе счетчика устанавливается пломба для предотвращения доступа к гнезду установки средств измерения давления. На головке отсчетного устройства применяются две навесные пломбы, предотвращающие доступ к счетному механизму и шестерням. Струевыпрямитель имеет отдельную пломбу.

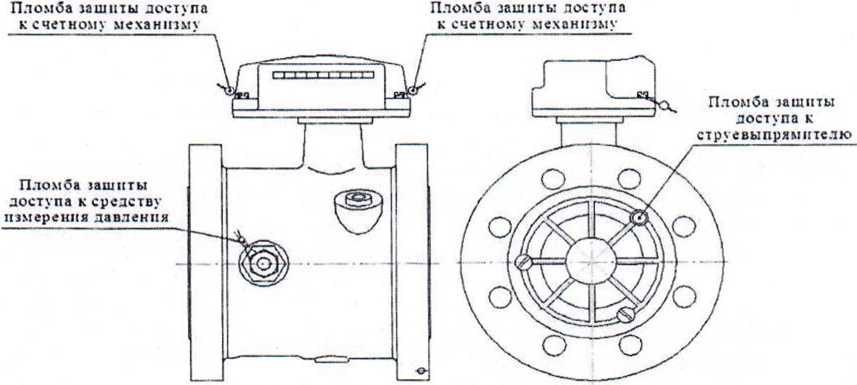

Рисунок 2 - Схема пломбирования счетчика
Программное обеспечение отсутствует.
Технические характеристики
Условные обозначения счетчиков, максимальный и минимальный расход, диаметр ус ловного прохода приведены в таблице 1.
Таблица 1- Условные обозначения счетчиков в зависимости от расхода
|
Обозначение счетчика |
Диаметр условного прохода, Ду, мм |
Максимальный расход, х, тах> м/ч |
Минимальный расход Qmin, М3/ч | |||
|
Избыточное давление РИЗб., МПа | ||||||
|
Рцзб.** 0,3 |
0,3 < Ризб.< 0,6 |
0,6 < Рц3б.<1 |
Р изб.— 1 | |||
|
СТГ-50-100 |
50 |
100 |
5 |
3 |
2,5 |
2 |
|
СТГ-80-160 |
160 |
8 |
5 |
4 |
3 | |
|
СТГ-80-250 |
80 |
250 |
8 |
5 |
4 |
3 |
|
СТГ-80-400 |
400 |
13 |
8 |
6 |
5 | |
|
СТГ-100-250 |
250 |
13 |
8 |
6 |
5 | |
|
СТГ-100-400 |
100 |
400 |
13 |
8 |
6 |
5 |
|
СТГ-100-650 |
650 |
20 |
13 |
11 | ||
|
СТГ-150-650 |
650 |
32 |
20 |
16 | ||
|
СТГ-150-800 |
150 |
800 |
32 |
20 |
16 | |
|
СТГ-150-1000 |
1000 |
32 |
20 |
16 |
II | |
|
СТГ-150-1600 |
1600 |
50 |
32 |
26 |
V --'А Л \\ \ -20 | |
Лист № 3
Всего листов 5
•аблица 2 - Метрологические и технические характеристики
|
——--------- — ..........- - ............ 11аименованне параметра |
Значение параметра | |||
|
СП -50-100 |
СТГ-80-160 С П -80-250 СП -80-100 |
СП -100-250 СП-100-400 СП -100-650 |
СП’-150-650 ’ СП-150-800 СП-150-1000 СП-150-600 | |
|
Пределы допускаемой относительной погрешности, % вариант исполнения 1 - в диапазоне расходов от Qmil) до 0.1 Q ; - в диапазоне расходовог 0.1 Qlllilx до Qllutx вариан т исполнения 2 - в диапазоне расходов от Qnw, до 0.1 Qnlll4; - в диапазоне расходов от 0.1 Qlll;l4 до Qin;ix вариант 3 (по спецзаказу)* - в диапазоне расходов от 0.1 Qnia4 до Qnm |
±1,7 ±0,75 ±2,0 ±1.0 ±0.75 | |||
|
Измеряемая среда |
Природный газ . свободный нефтяной газ . азот, воздух и дрхт не неагрессивные, чистые, сухие газы | |||
|
Максимальное давление. МПа (кгс/см") |
1.6 (16) | |||
|
Рабочее давление. Ml la (кгс/см j. нс более |
1.2(12) | |||
|
Температура измеряемой среды. "С |
от - 40 до + 60 | |||
|
Порог чувс твительности, м ’/ч. не более |
0.033 QuaKC |
0.02 QMUKV | ||
|
Емкость девятиразряд!юго отсче тного устройства. м’1 |
9999999.99 |
99999999.9 | ||
|
Цена деления последнего ролика. м’ (дм’) |
0.002 (2) |
0.02 (20) | ||
|
Маркировка взрывозащиты |
H-xibIlAT6 X | |||
|
Габаритные размеры, мм. не более |
Приведены в эксплуатационной докумсн гании | |||
|
Масса, кг, не более |
3.9 |
7.1 |
L 8 |
20 |
|
Средний срок службы, лет. не менее |
12 | |||
|
Условия эксплуатации: -температура окружающего воздуха. °C’ - относительная влажность окружающего воздуха. % - атмосферное давление, кПа (мм рт.ст.) |
от - 40 до + 60 от 30 до 80 от 84 до 106.7 (от 630 до 800) | |||
|
* Минимальные расходы счетчиков варианта исполнения 3 (но спецзаказу) составляют 0.1 Qmav_______________________________________________ ... _ _____ _______ __________________; | ||||
Знак утверждении тина
наносится на шильдик отсчетного устройства счетчика методом плоской фотопечати и титульный лист руководства по эксплуатации типографским способом.
Комплектност ь средст ва измерении
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Кол.-во |
|
1 |
2 |
3 |
|
Счетчик газа турбинный СТ!' |
СЯМИ. 407221-448 СП |
1 |
|
Руководство по эксплуатации |
СЯМИ. 407221-448 1’0 |
Примечание
|
2 |
3 |
4 | |
|
Методика поверки |
СЯМИ. 407221-448 МП |
1 |
По отдельному заказу |
|
Разъем «Binder» (шести полюсная розетка) |
9050036 |
1 | |
|
Упаковка |
СЯМИ. 407221-448 УЧ | ||
|
Монтажный комплект для установки счетчиков в трубопроводе |
СЯМИ 407221-448 Д1 |
1 |
11о отдельному заказу |
|
Монтажный комплект для установки термонреобразова геля |
СЯМИ.407221-448 Д2 |
1 |
11о отдельному заказу |
|
1 Пековой фильтр |
44 8-С137 |
1 |
11о отдельному заказу |
Поверка
осуществляется по документу СЯМИ. 407221-448 МП «Инструкция. ГСП. Счетчики газа турбинные». утвержденному ГЦИ СИ ФГУП ВНИИ!’ 18 февраля 2013 г.
- рабочий эталон 1-го разряда по ГОС Т Р 8.618-2014 (установка поверочная расходоизмерительная. поверочная среда: воздух или природный газ. диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0.33%);
- гигрометр психроме трический типа ВИТ-1. ВИТ-2, диапазон измерения отпоен тельной влажности от 20 до 90 %, диапазон измерения темпера гуры от 15 до 40 °C. погрешнос ть по температуре ± 2 °C. по влажнос ти л 5 %(регис грационный № 42453-09):
- барометр-анероид М 67. диапазон измерения от 81130 до105320 Па. погрешность + 106 Иа (регистрационный № 3744-73);
- секундомер СОС пр-2б-2. диапазон измерения от 0 до 3600 с. класс точности 2(регистрационный № 11519-11):
- мановакуумметр (манометр двухтрубный жидкостной), диапазон измерения от 0 до 6000 Па. погрешность ± 401 ^(регистрационный № 10135-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и(илн) руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационном докумен те.
Нормативные документы
ГОСТ 28724 ■ 90 Счетчики газа скоростные. Общие технические требования и методы испытаний
СЯМИ. 407221-448 ТУ. Счетчики газа турбинные СTI' Технические условия
