Теплосчетчики ТЭМ-104-КВ
| Номер в ГРСИ РФ: | РБ 03 10 5424 19 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | СООО "АРВАС", г. Минск |
Теплосчетчики ТЭМ-104-КВ (далее - теплосчетчики) предназначены для измерения, вычисления, индикации и регистрации:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5424 19 |
| Наименование | Теплосчетчики ТЭМ-104-КВ |
| Год регистрации | 2019 |
| Номер сертификата | 12592 |
| Дата регистрации | 2019-05-30 |
| Срок действия | 2024-05-30 |
| Получатель сертификата | СООО "АРВАС", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "АРВАС"
Адрес: ул. Маяковского, д.115, ком.408, 220028, г. Минск
Контакты: (017) 200-21-37 / (017) 200-57-33 / arvas@open.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2427-2014 (изменения №1,2). Первый межповерочный интервал (при выпуске из производства) - не более 48 месяцев, последующие - не более 24 месяцев. |
Поверители
Скачать
|
Описание типа РБ 03 10 5424 19 [2019-10-11]
rb-03-10-5424-19_2019-10-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5424 19 [2014-10-02]
rb-03-10-5424-19_2014-10-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5424 19 [2015-11-04]
rb-03-10-5424-19_2015-11-04.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики ТЭМ-104-КВ (далее - теплосчетчики) предназначены для измерения, вычисления, индикации и регистрации:
- в сфере законодательной метрологии значений потребленного количества тепловой энергии;
- вне сферы законодательной метрологии значений потребленного количества тепловой энергии, объема и массы, а также других параметров систем теплоснабжения, горячего и холодного водоснабжения.
Область применения: тепловые пункты жилых и общественных зданий с закрытой или открытой схемой теплоснабжения, тепловые сети жилых одноквартирных домов и квартир с тепловой нагрузкой до 9 ГДж/ч, автоматизированные системы учета и контроля технологических процессов, организация проводных и беспроводных информационных сетей сбора данных.
Описание
Теплосчетчик ТЭМ-104-КВ является мультисистемным, многоканальным, составным, многофункциональным микропроцессорным устройством со встроенным цифро-буквенным индикатором.
Принцип работы теплосчетчика основан на измерении параметров теплоносителя в трубопроводах и последующем определении тепловой энергии путем обработки результатов измерений.
Теплосчетчик производит измерения, обработку результатов измерений и регистрацию параметров теплоносителя в одной или нескольких системах теплоснабжения в соответствии с заданной конфигурацией. Конфигурация теплосчетчика осуществляется программно.
Питание теплосчётчика осуществляется от встроенной батареи с номинальной ёмкостью 2 400 мА ч и напряжением 3,6 В. По заказу дополнительно устанавливается модуль питания от сети переменного тока напряжением от 187 до 253 В и частотой от 49 до 51 Гц. Теплосчетчик автоматически чается на батарейное питание при отключении от сети.
Встроенная батарея обеспечивает непрерывную работу теплосчетчика в течение 5 лет.
Значения давления устанавливаются программно.
Теплосчетчики изготавливаются в нескольких модификациях, отличающихся числом измерительных каналов.
В таблице 1 приведена связь между модификацией теплосчетчика и количеством измерительных каналов.
Таблица 1
|
Модификация |
Максимально возможное число измерительных каналов | |
|
Расход |
Температура | |
|
ТЭМ-104-КВ-1 |
1 |
2 |
|
ТЭМ-104-КВ-2 |
2 |
4 |
|
ТЭМ-104-КВ-3 |
3 |
4 |
В состав теплосчетчика входят:
- измерительно-вычислительный блок (далее - вычислитель) - 1 шт.;
- датчик потока в соответствии с таблицей А.2 (далее - ДП) - от 1 до 3 шт.;
- датчик температуры в соответствии с таблицей А.1 (далее - ТС) - от 1 до 4 шт.
Типы ТС и ДП, применяемые в составе теплосчетчика, а также номинальные размеры DN датчиков потока и соответствующие этим размерам диапазоны измерения расхода указаны в приложении А.
ТС, входящие в состав теплосчетчика, имеют номинальную статическую характеристику 500 П, Pt 500 по ГОСТ 6651-2009 и подключаются к вычислителю по четырехпроводной схеме.
Потери импульсов при измерении вычислителем импульсных сигналов датчиков потока не допускаются.
Теплосчетчик имеет стандартные интерфейсы USB и M-Bus (по заказу), через которые считываются текущие и статистические данные параметров систем теплоснабжения, а также данные о конфигурации теплосчетчика. Программное обеспечение, необходимое для вывода накопленных данных, поставляется в комплекте с теплосчетчиком.

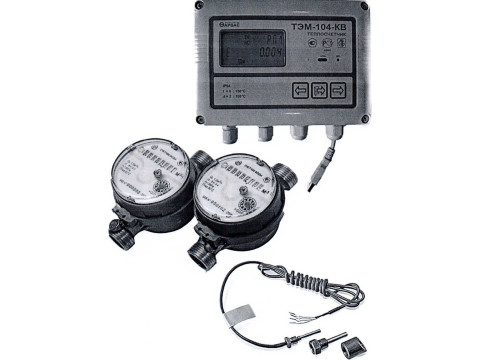

Внешний вид теплосчетчика ТЭМ-104-КВ приведен на рисунке 1.
Схема пломбировки теплосчетчика для защиты от несанкционированного доступа с указанием мест для нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки приведена в приложении Б к описанию типа.
Оттиск знака поверки наносится на мастику в пломбировочной чашке, установленной на креплении заглушки технологического разъёма внутри корпуса вычислителя. На лицевую панель вычислителя наносится знак поверки в виде клейма - наклейки.
Программное обеспечение
Вычислитель теплосчётчика имеет встроенное программное обеспечение (ПО). Идентификационные данные приведены в таблице 2.
Таблица 2
|
Версия программного обеспечения |
Контрольная сумма исполняемого кода (НЕХ) |
Алгоритм расчёта контрольной суммы |
|
1.2.0 |
A0d8971A |

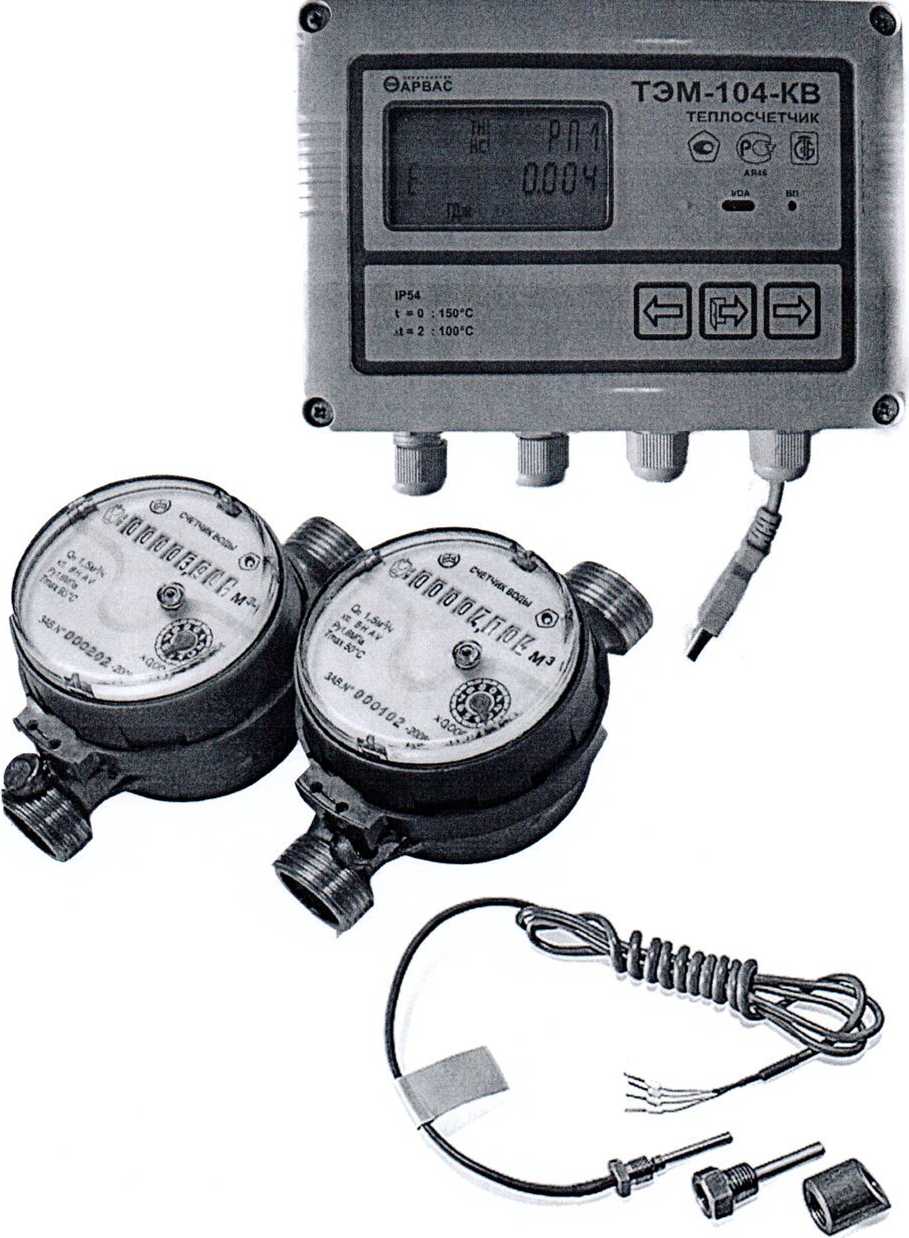

Рисунок 1. Внешний вид теплосчетчика ТЭМ-104-КВ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 3.
Таблица 3
|
Характеристика |
Значение |
|
1 |
2 |
|
Теплоноситель по ТКП 45-4.02-322-20181) |
вода |
|
Рабочее давление, МПа, не более |
1,6 или 2,4 |
|
Диапазон измерений расходов теплоносителя, м3/ч |
(см. таблицу А.2) |
|
Диапазон измерений температур теплоносителя, °C |
от 0 до 150 |
|
Диапазон измерений разности температур теплоносителя, °C |
от 2 до 150 |
|
Класс точности по ГОСТ EN 1434-1-2018 (СТБ ГОСТ Р 51649-2004): |
3(A) 2(B) 1 (С) |
|
Пределы допускаемой относительной погрешности каждого измерительного канала при измерении количества тепловой энергии, %: - класс 3 (А) - класс 2 (В) - класс 1 (С) |
±(4+4A0min/A9+O,O5qp/q) ±(3+4A0min/A0+O,O2qp/q) ±(2+4A0min/A9+O,O1 qp/q) |
|
Пределы допускаемой относительной погрешности датчика потока при измерении объемного расхода и объема теплоносителя, %: - класс 3 (А) - класс 2 (В) - класс 1 (С) |
±(3+0,05qp/q) ±(2+0,02qp/q) ±(1+0,01 qp/q) |
|
Весовой коэффициент импульса, л/имп, для преобразователей расхода с импульсным выходом (устанавливается программно) |
от 0,0001 до 9999,9999 |
|
Пределы допускаемой абсолютной погрешности преобразования вычислителем сигналов от термопреобразователей сопротивления, °C |
±(0,1+0,001 -t) |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °C: - с термопреобразователями сопротивления класса Апо ГОСТ 6651-2009 - с термопреобразователями сопротивления класса В по ГОСТ 6651-2009 |
±(0,25+0,0034) ±(0,4+0,0064) |
|
Пределы допускаемой относительной погрешности измерения разности температур датчиками температуры, %, |
±(O,5+3A0min/A9) |
|
Пределы допускаемой относительной погрешности вычислителя при измерении количества тепловой энергии, %: |
±(O,5+A0min/A9) |
|
Пределы допускаемой относительной погрешности при измерении времени, % |
±0,01 |
Окончание таблицы 3
|
1 |
2 |
|
Пределы допускаемой относительной погрешности вычислителя при вычислении массы теплоносителя (без учета погрешности датчиков потока), % |
±0,15 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от 5 до 55 до 93 от 84 до 106,7 |
|
Номинальное напряжение встроенной батареи питания, В |
3,6 |
|
При наличии модуля внешнего питания (опционально): - напряжение питания переменного тока, В - частота питающего напряжения, Гц |
от 187 до 253 от 49 до 51 |
|
Потребляемая мощность вычислителя, Вт, не более |
1,5 |
|
Габаритные размеры вычислителя, мм, не более |
146,5x197x56,5 |
|
Масса вычислителя, кг, не более |
0,7 |
|
Глубина архива: - часовой архив - суточный архив - месячный архив - архив событий |
1600 800 12 4 000 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Класс исполнения по условиям окружающей среды по ГОСТ EN 1434-1-2018 |
А |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP54 |
|
Средняя наработка на отказ, ч, не менее |
80 000 |
|
Средний срок службы, лет, не менее |
12 |
|
Примечание 1 теплоноситель должен соответствовать требованиям к качеству подпиточной и сетевой воды «Правил по обеспечению промышленной безопасности оборудования, работающего под избыточным давлением» | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на эксплуатационную документацию и на переднюю панель вычислителя методом офсетной печати или лазерной гравировки.
Комплектность
Комплект поставки теплосчетчика соответствует таблице 4. аблица 4
|
Наименование |
Количество, шт. |
Примечание |
|
1 |
2 |
3 |
|
Вычислитель |
1 | |
|
Датчик потока |
До 3-х |
В соответствии со спецификацией заказа |
|
Комплекты (пары) термопреобразователей сопротивления |
До 2-х |
В соответствии со спецификацией заказа |
|
Термопреобразователи сопротивления |
До 4-х |
В соответствии со спецификацией заказа |
|
CD-R с программным обеспечением |
1 |
В соответствии со спецификацией заказа |
|
Кабель для подключения интерфейса USB |
1 | |
|
Теплосчетчик ТЭМ-104-КВ. Руководство по эксплуатации |
1 экз. | |
|
Теплосчетчик ТЭМ-104-КВ. Паспорт |
1 экз. | |
|
Теплосчетчик ТЭМ-104-КВ. Методика поверки МРБ МП. 2427-2014 |
1 экз. |
В соответствии со спецификацией заказа |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ Р 51649-2004 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
ГОСТ EN 1434-1-2018 "Теплосчетчики. Общие требования".
ГОСТ EN 1434-4-2018 "Теплосчетчики. Испытания с целью утверждения типа".
ТКП 411-2012 «Правила учета тепловой энергии и теплоносителя».
МИ 2412-97 «Государственная система обеспечения единства измерений. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
ТУ BY 100082152.019-2014 «Теплосчетчики ТЭМ-104-КВ. Технические условия».
МРБ МП. 2427-2014 "Теплосчетчики ТЭМ-104-КВ. Методика поверки" (с учетом извещения об изменении № 2-2019).
Заключение
Теплосчетчики ТЭМ-104-КВ соответствуют требованиям технических условий ТУ BY 100082152.019-2014, ГОСТ EN 1434-1-2018, СТБ ГОСТ Р 51649-2004, ТКП 411-2012 в части требований к приборам учёта, устанавливаемых в узлах учёта потребителей.
Теплосчетчики ТЭМ-104-КВ соответствуют требованиям Технического регламента Таможенного Союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 и Технического регламента Таможенного Союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01. ТР004 003 13520, действительна до 21.08.2020).
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал при применении в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев при первичной поверке, не более 24 месяцев при периодической поверке.
