Теплосчетчики "Цельсиус"

Назначение

Теплосчетчики «Цельсиус» (далее - теплосчетчики) предназначены для измерения тепловой энергии, которая поглощается или отдается в закрытых водяных системах теплоснабжения.

Область применения: автоматизированные системы учета потребления тепловой энергии, коммунальное хозяйство, жилые дома, административно-бытовые здания и другие объекты.

Описание

Принцип действия теплосчетчиков основан на измерении значений объёма теплоносителя, температур в подающем и обратном трубопроводах и вычислении по измеренным значениям потребленной тепловой энергии.

Конструктивно теплосчетчики являются одноканальными компактными и состоят из неразрывно связанных между собой измерительной капсулы, тепловычислителя, комплекта термопреобразователей сопротивления (далее -КТС) и проточной части (далее - EAS-элемент).

Измерительная капсула представляет собой концентрический капсульный датчик потока, принцип действия которого состоит в измерении числа оборотов крыльчатки пропорционального объему теплоносителя, прошедшему через теплосчетчик. Вращение крыльчатки с помощью электромагнитной связи передается тепловычислителю.

Монтаж измерительной капсулы на трубопровод осуществляется через EAS-элемент, посредством резьбового соединения. При этом сначала в трубопровод может монтироваться отдельно сам EAS-элемент, а затем измерительная капсула. Корпус измерительной капсулы и EAS-элемента изготовлен из латуни.

КТС состоит из двух платиновых термометров сопротивления, которые устанавливаются в подающий и обратный трубопровод системы теплоснабжения. Один из термометров сопротивления может быть смонтирован непосредственно в корпус измерительной капсулы. Сигналы от термометров сопротивления^,кабелю передаются тепловычислителю.                                            '

Тепловычислитель представляет собой микропроцессорное.[/устройство с автономным источником питания - литиевой батареей. Для отображения значений контролируемых параметров на лицевой стороне расположен жидкокристаллический индикатор. Вывод на индикаторе необходимого параметра осуществляется клавишей управления. Показания потребленной энергии и объема теплоносителя регистрируются в энергонезависимой памяти тепловычислителя в начале каждого месяца и года в течении всего межповерочного интервала.

Для удобства эксплуатации тепловычислитель может быть закреплен на корпусе измерительной капсулы либо быть вынесен от его на длину кабеля до 1,2 м.

Теплосчетчики могут быть интегрированы в различные системы дистанционного считывания показаний и (или) автоматизированного контроля и учета энергоресурсов. Обмен данными происходит посредством одного из четырех встроенных интерфейсов: оптический, M-Bus, беспроводной (Wireless M-Bus или LoRa) или импульсный вход/выход.

Теплосчетчики имеют встроенное программное обеспечение. Файл встроенного программного обеспечения записан в энергонезависимую память микроконтроллера теплосчетчика. Программная среда постоянна и не имеет средств и пользовательской оболочки для возможности перепрограммирования или ее изменения. Версия программного обеспечения должна быть не ниже б.хх.хх, где 5 - номер версии метрологически значимой части.

Теплосчетчики могут монтироваться как в горизонтальных, так и в вертикальных трубопроводах и не требуют наличия прямых участков.

Теплосчетчики выпускаются для эксплуатации в подающем или обратном трубопроводе.

Схема пломбировки от несанкционированного доступа с указанием места для нанесения оттиска клейма приведены в приложении А к описанию типа.

Внешний вид теплосчетчиков приведен на рисунках 1 и 2.

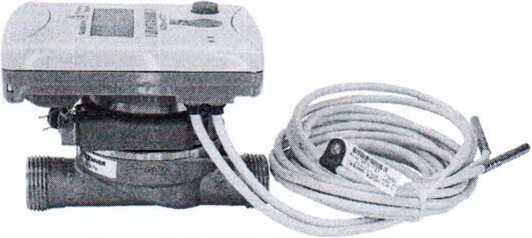

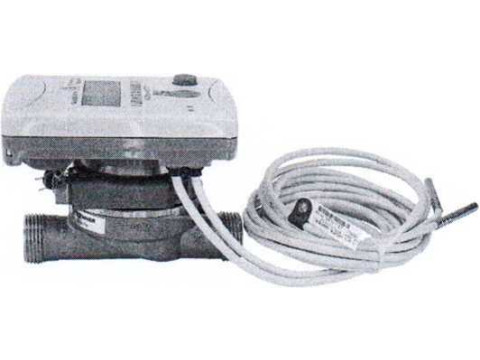

Рисунок 1. Внешний вид теплосчетчиков «Цельсиус»

Измерительная капсула                          EAS-элемент

с тепловычислителем и КТС

Рисунок 2. Составные части теплосчетчиков «Цельсиу

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1 - Технические характеристики теплосчетчиков

Таблица 2 - Метрологические характеристики теплосчетчиков

Условия эксплуатации

Класс исполнения по условиям окружающей среды

Механический класс

температура окружающей среды, °C.......................... от +5 до

относительная влажность воздуха, %......................... до

атмосферное давление, кПа..................................... от 84 до

Степень защиты оболочки по ГОСТ 14254-96.............. IP

Средний срок службы, лет не менее

Знак утверждения типа

Знак утверждения типа наносится на верхнюю крышку тепловычислителя методом лазерной гравировки и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки теплосчетчика входят:

- измерительная капсула с тепловычислителем и КТС 1 шт;

- проточная часть с запорной крышкой (EAS-элемент) 1 шт.;

- паспорт                                                  1 шт;

- упаковка                                                 1 шт.

В соответствии со спецификацией заказа дополнительно техническое описание и методика поверки.

гюставляются

Гайдар'-'™'"'’"''11';

I сослав

\ Доте»”1 у

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ EN 1434-1-2018. Теплосчетчики. Часть 1. Общие требования;

ГОСТ EN 1434-2-2018. Теплосчетчики. Часть 2. Требования к конструкции;

ГОСТ EN 1434-3-2018. Теплосчетчики. Часть 3. Обмен данными и интерфейсы;

ГОСТ EN 1434-4-2018. Теплосчетчики. Часть 4. Испытания утверждения типа;

ГОСТ EN 1434-5-2018. Теплосчетчики. Часть 5. Первичная поверка;

ГОСТ 12997-84. Изделия ГСП. Общие технические условия.

ТУ BY 37412364.004-2010. Теплосчетчики “Цельсиус”. Технические условия.

МРБ МП.2097-2012. Теплосчетчики «Цельсиус». Методика поверки.

ТР ТС 020/2011 Технический регламент Таможенного союза. Электромагнитная совместимость технических средств.

TP 2018/024/BY Технический регламент Республики Беларусь «Средства электросвязи. Безопасность»

Заключение

Теплосчетчики «Цельсиус» соответствуют требованиям ТУ BY 37412364.004-2010, ГОСТ EN 1434-1-2018, ГОСТ EN 1434-2-2018, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11/01 ТР020 003 28975, действительна до 26.08.2023), ТР 2018/024/BY (декларация о соответствии BY/112 10.4.3Д 003 13548, действительна до 26.08.2023).

Межповерочный интервал - не более 84 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь:

при выпуске из производства - не более 48 месяцев,

при периодической поверке - не более 24 месяцев.

Научно-исследовательский испытательный центр БелГИМ,

220053, г. Минск, Старовиленский тракт, 93, тел. (017) 378-98-13.

Аттестат аккредитации № BY/112 1.0025.
