Анализаторы влажности весовые серий HX/HS/HC/HE

Назначение

Анализаторы влажности весовые серий HX/HS/HC/HE (далее - анализаторы) предназначены для измерения массовой доли влаги (содержания влаги), в % от исходной (до сушки) массы образца жидких (кроме нефти и нефтепродуктов), пастообразных, твердых и сыпучих материалов и веществ, а также содержания сухого остатка в граммах или в % от исходной массы образца и содержания влаги ATRO, содержания сухого остатка ATRO.

Область применения - предприятия различных отраслей промышленности, сельского хозяйства, научно-исследовательские организации и метрологические лаборатории.

Описание

Принцип действия анализаторов основан на термогравиметрическом методе измерений, заключающемся в обезвоживании объекта измерений инфракрасным (далее - ИК) излучением с автоматическим взвешиванием в процессе сушки и индикацией результатов измерений. Массовая доля влаги определяется путем измерения потери массы объекта измерений за счет его высушивания при нагревании.

Анализаторы выпускают в следующих модификациях: НХ204, HS153, НС103, НЕ73, НЕ53, которые отличаются диапазоном установки температур, минимальной нагрузкой (Min), максимальной нагрузкой (Мах), дискретностью отсчета результатов измерений влажности и массы, допускаемой абе^йг^уой погрешностью при измерении влажности и массы, устанавливаемым^ феж^ами сушки и числом сохраняемых программ сушки (методов анализа). (

Анализаторы модификаций 11X204 и HS153 являются стационарными и состоят из блока измерительного и выносного блока управления с цветным жидкокристаллическим дисплеем (далее - ЖК-дисплей) с сенсорной панелью.

Анализаторы модификаций НС 103, НЕ73, НЕ53 являются стационарными и состоят из блока измерительного и блока управления с цветным ЖК-дисплеем выполненных в едином корпусе. Анализатор влажности НС 103 оснащен сенсорной панелью.

Измерительный блок анализаторов состоит из взвешивающего модуля и камеры сушки с нагревательным элементом.

В качестве нагревательного элемента в анализаторах применяется галогенная лампа - источник ИК излучения, встроенная в крышку измерительного блока.

Предварительная настройка камеры сушки анализаторов осуществляется с помощью наборов юстировки температуры:

- НА-ЕТСС для модификаций НХ204, HS153, НС103;

- HE-ТС, HE-ТСС для модификаций НЕ73, НЕ53.

В анализаторах предусмотрена юстировка взвешивающего модуля с помощью внешних эталонных гирь:

- массой 100 г (класс точности Fj) для модификаций HS153, НС 103;

- массой 50 г (класс точности F() для модификаций НЕ73, НЕ53.

В анализаторах модификации НХ204 предусмотрена возможность юстировки взвешивающего модуля встроенной эталонной гирей. Допускается юстировка встроенной гири с помощью эталонной гири массой 200 г (класс точности Е2).

Расшифровка условного обозначения анализаторов:

[НХ204 или HS153, или НС103, или НЕ73, или НЕ53] / [1] / [2] / [3].

где [1] -/01 - обозначение номинального значения напряжения питания 230 В;

[2] - /М - обозначение анализаторов для поставки на территорию стран Европы;

[3] - /А - обозначение анализаторов для поставки в иные страны, за исключением Европы.

Анализаторы влажности имеют следующие функции:

- ввод и хранение значений времени и даты;

- защиту параметров анализа от несанкционированного доступа;

- установку параметров интерфейса передачи данных;

- выбор языка диалога (до 8 языков, включая русский);

- память параметров анализа (до 9999 методов, в зависимости от модификации).

Методы анализа конкретного объекта измерений устанавливаются оператором: температура сушки, вид нагрева (стандартный, ускоренный - до 4 вариантов), критерий автоматической остановки анализа (по времени, по скорости потери массы в единицу времени, произвольный - до 8 вариантов), форма представления результата.

Управление анализаторами осуществляется с помощью программного обеспечения (далее - ПО), которое является их неогьемл лист 2 из 8

Описание типа средства измерений

Номер версии и идентификационное наименование ПО отображаются на ЖК-дисплее анализаторов при обращении к соответствующему подпункту меню.

Основные функции ПО - передача и обработка сигналов с измерительного блока, с последующим пересчетом в единицы массы, единицы содержания влаги, хранение данных юстировки, результатов измерений, вывод данных на ЖК-дисплей и передачу на периферийные устройства.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1

Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

Внешний вид анализаторов приведен на рисунках 1-3.

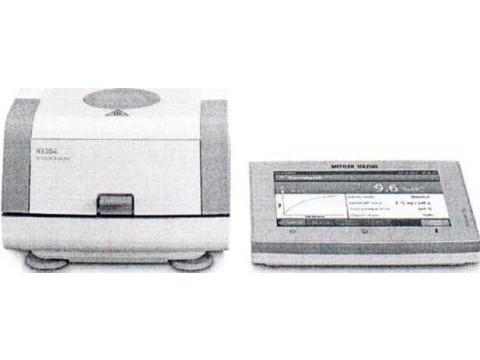

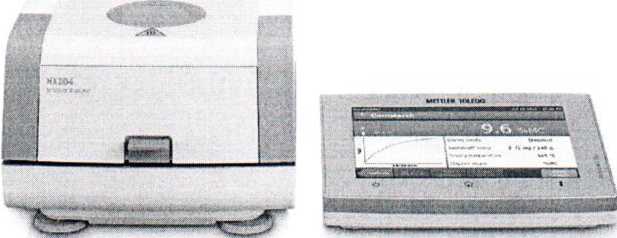

Рисунок 1 - Внешний вид анализаторов модификаций НХ204, HS153

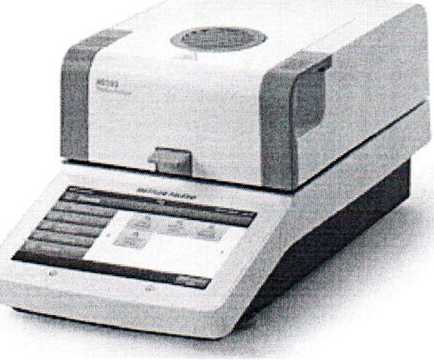

Рисунок 2 - Внешний вид анализаторов модификаций НС1 лист 3 из 8

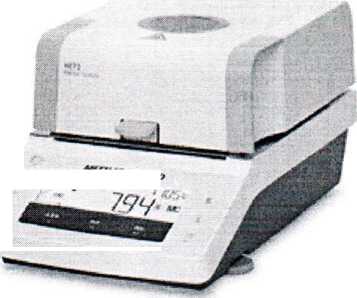

Рисунок 3 - Внешний вид анализаторов модификаций НЕ53, НЕ73

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики анализаторов приведены в таблице 2.

Таблица 2

Продолжение таблицы 2

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность

Комплект поставки анализаторов включает:

- анализатор влажности весовой

1 шт.;

80 шт.;

1 шт.;

1 шт.;

1 шт.;

2 шт.;

- алюминиевая чашка для образца

- держатель чашки

- подставка для чашки

- защитный цилиндр

- адсорбирующий стекловолоконный фильтр

- кабель электропитания

Описание типа средства измерений

- руководство по эксплуатации                                   1 экз.;

- методика поверки                                              1 экз.

По отдельному заказу:

- дополнительный комплект поставки в соответствии с заказом

на поставку                                                   * шт.

* Примечание - в зависимости от заказа.

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

Техническая документация компании «Mettler-Toledo GmbH» (Швейцарская Конфедерация).

МРБ МП.2338-2013 «Анализаторы влажности весовые серий HX/HS/HC/HE. Методика поверки».

Технические регламенты Таможенного Союза:

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Заключение

Анализаторы влажности весовые HX/HS/HC/HE соответствуют требованиям технической документации компании «Mettler-Toledo GmbH» (Швейцарская Конфедерация) и требованиям технических регламентов Таможенного союза ТР ТС 004/2011, ТР ТС 020/2011.

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

РУП «Витебский центр стандартизации метрологии и сертификации» Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20 тел.: +375 (212) 42-68-04

Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
