Анализаторы рентгенофлуоресцентные портативные "МетЭксперт"
| Номер в ГРСИ РФ: | РБ 03 09 7016 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "Южполитметалл-Холдинг", г. Москва |
|
Описание типа РБ 03 09 7016 19 [2019-09-04]
rb-03-09-7016-19_2019-09-04.pdf
|
Скачать |
Анализаторы рентгенофлуоресцентные портативные «МетЭксперт» (далее - анализаторы) предназначены для измерения массовой доли химических элементов в металлах и сплава, в том числе алюминиевых, магниевых, нержавеющих, конструкционных, специальных и изделий на их основе, в соответствии с аттестованными МВИ. а также для идентификации химических элементов от натрия до америция в веществах, находящихся в твердом, порошкообразном и жидком (неагрессивные жидкости) состоянии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7016 19 |
| Наименование | Анализаторы рентгенофлуоресцентные портативные "МетЭксперт" |
| Год регистрации | 2019 |
| Номер сертификата | 12549 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-02-20 |
| Получатель сертификата | ООО "Южполитметалл-Холдинг", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Южполитметалл-Холдинг"
Адрес: 117638, г. Москва, Варшавское ш., дом 56
Контакты: Тел./факс (499) 613-1 177 E-mail: analizator@list.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением соответствующих ГСО, внесенных в Госреестр СИ РБ (раздел 2) и/или допущенных к применению на территории РБ в установленном порядке. |
| Методика поверки | Поверка проводиться по ЛПКН 14.00.00.000 (2008 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "Южполиметалл-Холдинг", г.Москва (аттестат аккредитации - №RA.RU.311683, шифр поверительного клейма - БТХ)(НТК №04-19). |
Поверители
Скачать
|
Описание типа РБ 03 09 7016 19 [2019-09-04]
rb-03-09-7016-19_2019-09-04.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы рентгенофлуоресцентные портативные «МетЭксперт» (далее - анализаторы) предназначены для измерения массовой доли химических элементов в металлах и сплава, в том числе алюминиевых, магниевых, нержавеющих, конструкционных, специальных и изделий на их основе, в соответствии с аттестованными МВИ. а также для идентификации химических элементов от натрия до америция в веществах, находящихся в твердом, порошкообразном и жидком (неагрессивные жидкости) состоянии.
Описание
Анализаторы представляют собой рентгенофлуоресцентный спектрометр, основанный на принципе измерения спектра вторичного рентгеновского излучения.
Первичные рентгеновские лучи, создаваемые рентгеновской трубкой, облучают анализируемую пробу и вызывают вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. В качестве источника возбуждения используется рентгеновская трубка.
Расчет массовой доли анализируемых элементов основан на зависимости интенсивности излучения от его массовой доли в пробе и используется метод фундаментальных параметров.
Анализаторы выполнены в виде моноблока и предназначены для работы в полевых и цеховых условиях, а также стационарно в лаборатории.
В состав анализатора входят:
малогабаритный моноблочный источник рентгеновского излучения;
комплекс спектрометрический;
блок связи со встроенным контролером;
ультрапортативный ПК типа Sony Vaio VGN LTX180P с установленным специализированным программным обеспечением (СПО);
блок аккумуляторных батарей;
Перед измерением анализируемая поверхность должна быть очищена от загрязнения и освобождена от лакокрасочных покрытий.
Анализаторы имеют специализированное программное обеспечение, позволяющее управлять рентгеновским излучателем и спектрометром, накапливать и сохранять информацию, проводить калибровку прибора, создавать библиотеки образцовых сплавов, производить расчет результатов измерения и выводить их на монитор компьютера.

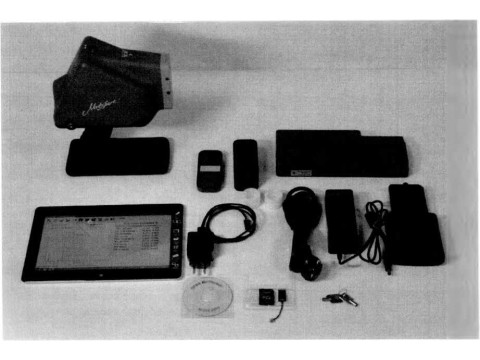

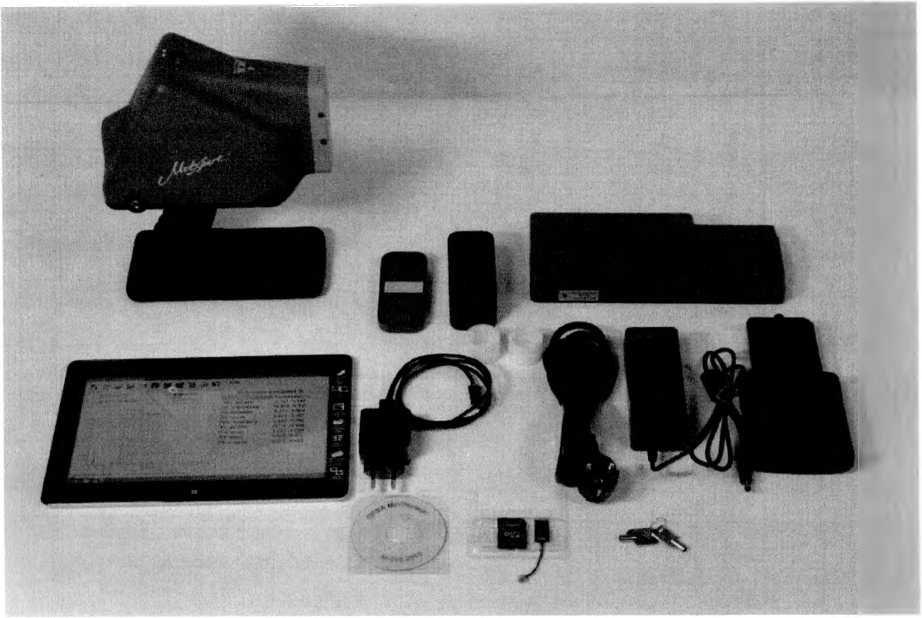

Рисунок 1 - Фото общего вида
Программное обеспечение
Программное обеспечение идентифицируется при включении анализатора путем вывода на экран наименования ПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Метэксперт |
Метэксперт |
Метэксперт 1.4 |
F9591951 |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «А» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Пломбировка приборов конструкцией анализаторов не предусмотрена.
Технические характеристики
Таблица 2
|
1. |
Диапазон атомных номеров определяемых химических элементов |
Z=11. ..95 | ||
|
2. |
Количество химических элементов (поиск и идентификация), одновременно, не менее |
80 | ||
|
3. |
Порог обнаружения элементов, массовая доля, %, не более: Mg, Al, Si от Р до Мо от Ag до Ат |
0.20 0.020 0,050 | ||
|
4. |
Диапазон измерений массовой доли элемента, % |
Пределы абсолютной погрешности измерений массовой доли, %. | ||
|
В режиме "Все элементы” | ||||
|
От 0,2 до 1,0 вкл. Свыше 1,0 до 10.0 вкл Свыше 10,0 до 100.0 |
±0,10 ±0.50 ±0,70 | |||
|
В режиме “Никельсодержащие и нержавеющие стали” | ||||
|
Элементы титан, ванадий, хром, марганец, кобальт, никель, молибден и вольфрам От 1.0 до 40.0 вкл. Свыше 40.0 до 80,0 вкл |
± 0.50 ±0.70 | |||
|
5. |
Время установления рабочего режима, мин., не более |
10 | ||
|
6. |
Время измерения выбирается оператором (в зависимости от вида образца или анализируемой площади). |
От 5 до 300 с | ||
|
7. |
Потребляемая мощность, не более, ВА |
35 | ||
|
8. |
Напряжение питающей сети. В |
220 (+ 22; - 33 ) | ||
|
9. |
Частота питающей сети. Гц |
50 ± 1 | ||
|
10. |
Напряжение блока аккумуляторных батарей постоянного тока, В |
12 | ||
|
И. |
Время непрерывной автономной работы со штатным комплектом аккумуляторных батарей, час, не менее |
8 | ||
|
12. |
Мощность эквивалентной дозы в условиях нормальной эксплуатации анализатора, в любой доступной точке на расстоянии 0,1 метра от поверхности анализатора, мкЗв/ч., не более |
1,0 | ||
|
13. |
Габаритные размеры, мм |
235x95x290. | ||
|
14. |
Масса, кг, не более |
3.0 | ||
Условия эксплуатации:
Рабочий диапазон температур. °C
Относительная влажность, %
Атмосферное давление, кПа
от минус 35 до 45
от 45 до 80
от 84.0 до 106.7
Знак утверждения типа
наносится на табличку, прикрепляемую к задней стенке анализатора, а также на титульный лист формуляра.
Комплектность
- Анализатор рентгенофлуоресцентный портативный «МетЭксперт»
- Эксплуатационная документация
- Методика поверки
Поверка
осуществляется по документу ЛПКН 14.00.00.000 МП «Анализатор рентгенофлуоресцентный портативный «МетЭксперт». Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в июле 2008 г.
Основные средства поверки: Стандартные образцы состава сплавов алюминиевых типа дуралюмин ГСО 5383-90 - 5389-90; Стандартные образцы состава сталей легированных
ГСО 8207-20.02. pg ЦбЗ-р6
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
ФР. 1.31.2008.05156 «Методика количественного химического анализа. Определение массовой доли магния, железа, цинка, кремния, титана, марганца, никеля, хрома, свинца, меди и циркония в сплавах на основе алюминия и магния рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном портативном МетЭксперт.
Нормативные документы
1 МИ 2639-01 "ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах"
2 Технические условия ТУ 6943-014-29095820-07
