Микроомметры серии BEL-MMR
| Номер в ГРСИ РФ: | РБ 03 13 3642 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Омметры |
| Производитель / заявитель: | «SONEL S.A.», Польша |
Микроомметры серии BEL-MMR (далее - микроомметры), в зависимости от модификации, предназначены для измерения сопротивления постоянному электрическому току до 200 А на индуктивных и резистивных объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3642 19 |
| Наименование | Микроомметры серии BEL-MMR |
| Год регистрации | 2019 |
| Номер сертификата | 12535 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | фирма "Sonel S.A.", Польша (PL) |
Производитель / Заявитель
фирма "Sonel S.A."
Адрес: 58-100 Swidnica, Stanislawa Wokulskiego 11, Poland
Контакты: тел.:+48 74 85 83 860, факс: +48 74 85 83 809 / e-mail:a.urbanovich@sonel.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку микроомметров серии MMR проводить по МРБ МП.1778А-2010 (изменение №1). Поверку микроометров серии BEL-MMR проводить по МРБ МП.2906-2019. |
Поверители
Скачать
|
Описание типа РБ 03 13 3642 19 [2010-03-23]
rb-03-13-3642-19_2010-03-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3642 19 [2019-10-31]
rb-03-13-3642-19_2019-10-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3642 19 [2014-07-24]
rb-03-13-3642-19_2014-07-24.pdf
|
Скачать |
Описание типа
Назначение
Микроомметры серии BEL-MMR (далее - микроомметры), в зависимости от модификации, предназначены для измерения сопротивления постоянному электрическому току до 200 А на индуктивных и резистивных объектов.
Микроомметры могут применяться для контроля безопасности электропроводки и качества соединений (сварных, паяных, контактных).
Описание
Принцип действия микроомметра основан на измерении падения напряжения с измеряемого сопротивления под воздействием постоянного тока. Падение напряжения передается на аналогоцифровой преобразователь, обрабатывается встроенным микропроцессором и отображается на жидкокристаллическом дисплее в виде значения сопротивления постоянному электрическому току. На панели микроомметров расположены функциональные клавиши, клавиши управления, многофункциональный жидкокристаллический дисплей и входные разъёмы для подключения измерительных проводов. Включение микроомметров, выбор режимов измерения осуществляется при помощи клавиш управления. Функциональные клавиши служат для проведения измерений и выбора функций при измерениях. На жидкокристаллическом дисплее отображаются измеренные значения, режимы измерения, единицы измерения. Внутренняя память микроомметров обеспечивает хранение 990 результатов измерений с возможностью передачи данных на ПЭВМ через последовательный порт RS-232. Микроомметры работают от пакета аккумуляторов, заряжаемых встроенным зарядным устройством, и имеют сигнализацию разряда аккумуляторов.
Микроомметры могут быть выполнены в следующих модификациях: BEL-MMR-1 (исполнение - BEL-MMR-2, BEL-MMR-3), BEL-MMR-5 (исполнение -BEL-MMR-4), отличающиеся набором и диапазоном измеряемых параметров, конструкцией и функциональными возможностями.

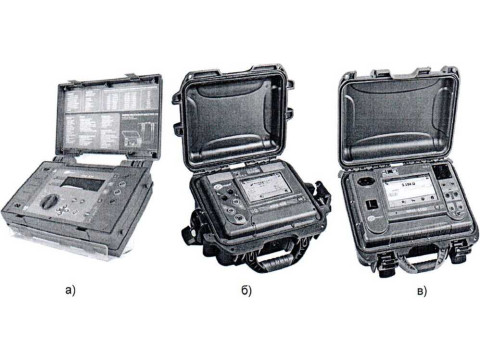

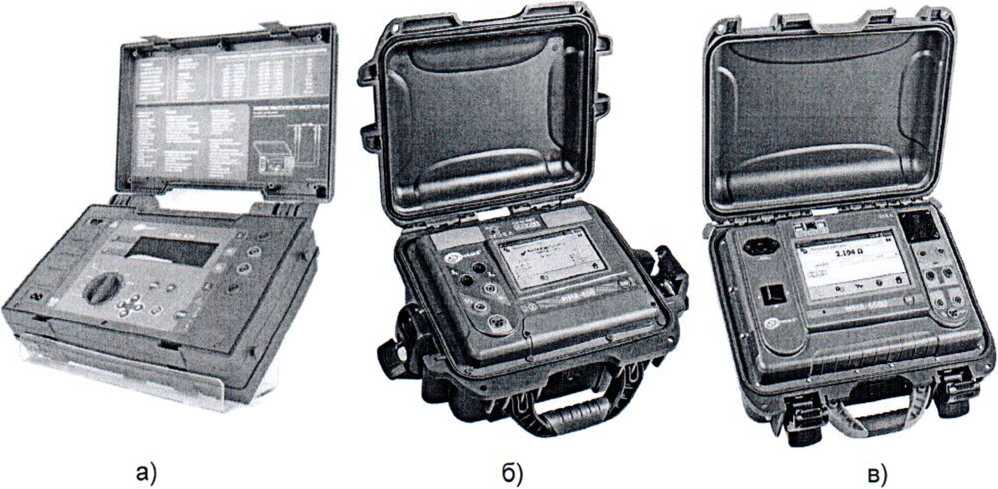

Общий вид микроомметров приведен на рисунке 1.
Место нанесения поверительного клейма-наклейки в Приложении А к описанию типа.
a) - BEL-MMR-1, BEL-MMR-2; 6) - BEL-MMR-3;
B) - BEL-MMR-4, BEL-MMR-5
Рисунок 1 - Общий вид микроомметров BEL-MMR
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик микроомметров. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение |
Наименование ПО |
Номер версии ПО |
Идентификация ПО (CRC) |
|
Внутреннее ПО | |||
|
BEL-MMR-1 |
M620_52V0275LOY _PL.ZIP |
2.75 |
а7 d6 |
|
BEL-MMR-2 |
М630 52V0275LOY PL.ZIP |
2.75 |
82 аЗ |
|
BEL-MMR-3 |
mmr650-installer1846.img |
1846 |
8d 3f |
|
BEL-MMR-4 |
mmr6500-installer1901.img |
1901 |
ef f5 |
|
BEL-MMR-5 |
mmr6500-installer1901 .img |
1901 |
eff5 |
|
Внешнее ПО | |||
|
- |
Sonel Reader (Сонэл Ридер) [SetupSonelReader_4.0.0.50.exe] |
4.0.0.50 |
CRC32: 6964D8C9 CRC64: 55B02A970EEB9ED2 |
|
Sonel Protokoty 2.0 (Сонэл Протоколы 2.0) [SetupSonelProtocol2 2.0.0.5.exe] |
2.0.0.5 |
CRC32: 747326F2 CRC64: A863E11C3FC3FE15 | |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | |||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики микроомметров приведены в таблицах 2, 3.
|
Таблица 2 - Основные мет |
эологические характеристики микроомметров | ||
|
Диапазон измерений активного сопротивления |
Разрешающая способность |
Пределы основной абсолютной погрешности* |
Измерительный ток (напряжение)** |
|
1 |
2 |
3 |
4 |
|
BEL-MMR-1 (измерения сопротивления постоянному электрическому току на резистивных объектах) | |||
|
от 0 до 999 мкОм |
1 мкОм |
± (0,25-10'2-Ризм + 2 е.м.р.) |
10 А |
|
от 1,000 до 1,999 мОм |
0,001 мОм | ||
|
от 2,00 до 19,99 мОм |
0,01 мОм | ||
|
от 20,0 до 199,9 мОм |
0,1 мОм |
1 А | |
|
от 200 до 999 мОм |
1 мОм |
0,1 А | |
|
от 1,000 до 1,999 Ом |
0,001 Ом | ||
|
от 2,00 до 19,99 Ом |
0,01 Ом |
10 мА | |
|
от 20,0 до 199,9 Ом |
0,1 Ом |
1 мА | |
|
от 200 до 1999 Ом |
1 Ом |
0,1 А | |
|
BEL-MMR-2 (измерения сопротивления постоянному электрическому току на резистивных объектах) | |||
|
от 0,0 до 999,9 мкОм |
0,1 мкОм |
± (0,25-10‘2'Ризм + 2 е.м.р.) |
10 А |
|
от 1,0000 до 1,9999мОм |
0,0001 мОм | ||
|
от 2,000 до 19,999 мОм |
0,001 мОм | ||
|
от 20,00 до 199,99 мОм |
0,01 мОм |
1 А | |
|
от 200,0 до 999,9 мОм |
0,1 мОм |
0,1 А | |
|
от 1,0000 до 1,9999 Ом |
0,0001 Ом | ||
|
от 2,000 до 19,999 Ом |
0,001 Ом |
10 мА | |
|
от 20,00 до 199,99 Ом |
0,01 Ом |
0,1 мА | |
|
от 200,0 до 1999,9 Ом |
0,1 Ом | ||
|
BEL-MMR-3 (измерения сопротивления постоянному электрическому току на резистивных и индуктивных объектах) | |||
|
от 0 до 999,9 мкОм |
0,1 мкОм |
± (0,25-10 2,ВИЗМ + 2 е.м.р.) |
10 А (20 мВ) |
|
от 1,0000 до 1,9999 мОм |
0,0001 мОм | ||
|
от 2,000 до 19,999 мОм |
0,001 мОм |
10 А (200 мВ) | |
|
от 20,00 до 199,99 мОм |
0,01 мОм |
10 А/1 А (2 В/ 200 мВ) | |
|
от 200,0 до 999,9 мОм |
0,1 мОм |
1 А/0,1 А (2 В/ 200 мВ) | |
|
от 1,0000 до 1,9999 Ом |
0,0001 Ом | ||
|
от 2,000 до 19,999 Ом |
0,001 Ом |
0,1 А (2 В) | |
|
от 20,00 до 199,99 Ом |
0,01 Ом |
10 мА (2 В) | |
|
от 200,0 до 1999,9 Ом |
0,1 Ом |
1 мА (2 В) | |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
BEL-MMR-4, BEL-MMR-5 (измерения сопротивления постоянному электрическому току на резистивных объектах) | |||
|
0,0 мкОм...999,9 мкОм |
0,1 мкОм |
± (0,25-10'2-RM3M + 2 е.м.р.) |
100 А<1< 200 А*** |
|
от 0,0 до 999,9 мкОм |
0,1 мкОм |
50 А<1< 100 А | |
|
от 1,0000 до 1,9999 мОм |
0,0001 мОм | ||
|
0,0 до 999,9 мкОм |
0,1 мкОм |
20 А <1< 50 А | |
|
от 1,0000 до 3,9999 мОм |
0,0001 мОм | ||
|
от 0,0 до 999,9 мкОм |
0,1 мкОм |
10 А <!< 20 А | |
|
от 1,0000 до 7,9999 мОм |
0,0001 мОм | ||
|
BEL-MMR-4, BEL-MMR-5 (измерения сопротивления постоянному электрическому току на индуктивных объектах) | |||
|
от 0 до 999,9 мкОм |
0,1 мкОм |
± (0,25-10 2-Rh3M + 2 е.м.р.) |
10 А (20 мВ) |
|
от 1,0000 до 1,9999 мОм |
0,0001 мОм | ||
|
от 2,000 до 19,999 мОм |
0,001 мОм |
10 А (200 мВ) | |
|
от 20,00 до 199,99 мОм |
0,01 мОм |
10 А/1 А (2 В/200 мВ) | |
|
от 200,0 до 999,9 мОм |
0,1 мОм |
1 А/0,1 А (2 В/200 мВ) | |
|
от 1,0000 до 1,9999 Ом |
0,0001 Ом | ||
|
от 2,000 до 19,999 Ом |
0,001 Ом |
0,1 А (2 В) | |
|
от 20,00 до 199,99 Ом |
0,01 Ом |
10 мА (2 В) | |
|
от 200,0 до 1999,9 Ом |
0,1 Ом |
1 мА (2 В) | |
|
Примечания RM3M - измеренное значение сопротивления постоянному электрическому току; е.м.р. - единица младшего разряда; * - для индуктивных объектов в режиме быстрого измерения: ± (2-10'2RH3M + 2 е.м.р.) * * - касается измерений резистивных объектов, для измерений индуктивных объектов выходное напряжение не более 5 В * ** - для BEL-MMR-5 | |||
Таблица 3 - Основные технические характеристики микроомметров
|
Наименование характеристики |
Значение |
|
Дополнительная погрешность измерения активного сопротивления, вызванная изменением температуры окружающей среды, не более: -BEL-MMR-1, BEL-MMR-2 -BEL-MMR-3, , BEL-MMR-4, BEL-MMR-5 |
± (0,01-Ю-2 РИзм)/оС ±(0,01-10'2 RM3M +0,1 e.M.p.)/°C) |
|
Диапазон температур нормальных условий, °C |
от 21 до 25 |
|
Номинальное напряжение питания, В: -BEL-MMR-1, BEL-MMR-2 -BEL-MMR-3, BEL-MMR-4, BEL-MMR-5 |
4,8 7,2 |
|
Номинальное напряжение питания зарядного устройства, В |
230 |
|
Степень защиты оболочки по ГОСТ 14254-2015: -BEL-MMR-1, BEL-MMR-2 -BEL-MMR-3, BEL-MMR-4, BEL-MMR-5 |
IP 54 (с закрытой крышкой) IP 67 (с закрытой крышкой) |
|
Габаритные размеры, мм, не более: -BEL-MMR-1, BEL-MMR-2 -BEL-MMR-3 -BEL-MMR-4, BEL-MMR-5 |
295x222x95 318x257x152 401x307x175 |
|
Масса, кг, не более: -BEL-MMR-1, BEL-MMR-2 -BEL-MMR-3 -BEL-MMR-4 -BEL-MMR-5 |
1,7 3,5 8,2 8,7 |
|
Рабочие условия эксплуатации: - диапазон температур, °C -BEL-MMR-1, BEL-MMR-2 -BEL-MMR-3, BEL-MMR-4, BEL-MMR-5 - относительная влажность, % -BEL-MMR-1, BEL-MMR-2 -BEL-MMR-3, BEL-MMR-4, BEL-MMR-5 |
от 0 до плюс 40 от минус 10 до плюс 50 до 85 % при 31 °C от 20 до 90 % |
|
Условия транспортирования и хранения: - диапазон температур, °C - относительная влажность, % -BEL-MMR-1, BEL-MMR-2 -BEL-MMR-3, BEL-MMR-4, BEL-MMR-5 |
от минус 20 до плюс 60 до 85 % при 31 °C от 20 до 90 % |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
|Г«удер<:гб<>и>1ый реестр!
I ««ерений \ республики Беларусьj
Комплектность
Комплект поставки микроомметров определяется заказом в соответствии с технической документацией фирмы "Sonel S.A." (Польша).
Основной комплект поставки приведен в таблице 3.
Таблица 3
|
Состав комплекта |
BEL-MMR-1 |
BEL-MMR-2 |
BEL-MMR-3 |
BEL-MMR-4 |
BEL-MMR-5 |
|
Микроомметр |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Паспорт |
1 шт. |
1 шт. |
- |
- |
- |
|
Руководство по эксплуатации |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Двухжильный провод |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
|
Зажим «крокодил» |
6 шт. |
6 шт. |
2 шт. |
4 шт. |
4 шт. |
|
Зонд двухконтактный |
2 шт. |
2 шт. |
- |
- |
- |
|
Острый щуп с разъемом «банан» |
- |
- |
2 шт. |
- |
- |
|
Провод (разъемы «банан») |
- |
- |
- |
2 шт. |
2 шт. |
|
Сильнотоковый провод |
- |
- |
- |
2 шт. |
2 шт. |
|
Кабель питания |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Кабель USB |
- |
- |
1 шт. |
1 шт. |
1 шт. |
|
Программа для ПК (Sonel Reader) |
- |
- |
1 шт. |
1 шт. |
1 шт. |
|
Ремни «свободные руки» |
1 шт. |
1 шт. |
- |
- |
- |
|
Аккумуляторная батарея NiMH SONEL-03 4,8 V |
1 шт. |
1 шт. |
- |
- |
- |
|
Кабель последовательного интерфейса RS-232 |
1 шт. |
1 шт. |
- |
- | |
|
Футляр/сумка |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Зонд для измерения температуры ST-3 |
- |
- |
- |
1 шт. |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Sonel S.A.", Польша.
Заключение
Микроомметры серии BEL-MMR соответствуют требованиям технической документации фирмы "Sonel S.A.", Польша, ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия ЕАЭС № BY/112 11.01. ТР004 020 01769 до 30.50.2024).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 02.1.0.0025.
