Мегаомметры Е6-16
| Номер в ГРСИ РФ: | РБ 03 13 0070 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Омметры |
| Производитель / заявитель: | ОАО "МПОВТ", г. Минск |
|
Описание типа РБ 03 13 0070 19 [2013-12-09]
rb-03-13-0070-19_2013-12-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0070 19 [2020-01-31]
rb-03-13-0070-19_2020-01-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0070 19 [2015-09-02]
rb-03-13-0070-19_2015-09-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0070 19 [2018-12-05]
rb-03-13-0070-19_2018-12-05.pdf
|
Скачать |
Мегаомметры Е6-16 (в дальнейшем - приборы) предназначены для измерения электрического сопротивления постоянному току в диапазоне от 2 Ом до 200 МОм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 0070 19 |
| Наименование | Мегаомметры Е6-16 |
| Год регистрации | 2019 |
| Номер сертификата | 12966 |
| Дата регистрации | 2019-10-31 |
| Срок действия | 2024-10-31 |
| Получатель сертификата | ОАО "МПОВТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МПОВТ"
Адрес: ул. Притыцкого, д. 62, 220140, г. Минск
Контакты: +375 17 363-62-30 / mpovt@mpovt.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.2815-2018 с изм.1 (НТК №10-19). |
Поверители
Скачать
|
Описание типа РБ 03 13 0070 19 [2013-12-09]
rb-03-13-0070-19_2013-12-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0070 19 [2020-01-31]
rb-03-13-0070-19_2020-01-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0070 19 [2015-09-02]
rb-03-13-0070-19_2015-09-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0070 19 [2018-12-05]
rb-03-13-0070-19_2018-12-05.pdf
|
Скачать |
Описание типа
Назначение
Мегаомметры Е6-16 (в дальнейшем - приборы) предназначены для измерения электрического сопротивления постоянному току в диапазоне от 2 Ом до 200 МОм.
Применяются для проверки и ремонта радиотехнических и электротехнических приборов, устройств и средств связи в различных областях хозяйственной деятельности.
Описание
Принцип действия прибора основан на методе измерения тока в цепи, состоящей из последовательно включенных: измерительного механизма, источника питания, образцовых резисторов и измеряемого объекта, подключаемого к щупам прибора. Для создания необходимого постоянного напряжения источника питания применено преобразование напряжения источника питания в переменное с последующим повышением и выпрямлением.
При закороченных щупах через измерительный механизм протекает максимальный ток 50 мкА, что соответствует отметкам «0» на шкалах циферблата прибора. При подключении измеряемого объекта к щупам прибора ток в измерительном механизме изменяется и находится в обратной зависимости от сопротивления измеряемого объекта. При разомкнутых щупах ток через измерительный механизм не протекает, что соответствует отметкам «°°» на шкалах циферблата прибора. Таким образом, показание отсчетного устройства определяется соотношением значения сопротивления образцового резистора и сопротивления измеряемого объекта, причем значение сопротивления образцового резистора выбрано таким, чтобы оно соответствовало средней отметке шкал циферблата прибора.
Конструктивно прибор выполнен в переносном исполнении. Прибор имеет футляр с плечевым ремнем для переноса и работы в положении впереди на уровне груди. Элементы питания помещаются в отсеке питания, который расположен на нижней панели прибора.
На лицевой панели прибора расположено: отсчетное устройство, ручка переключателя поддиапазонов, гнездо «ПРОВЕРКА НУЛЯ», ручка потенциометра «УСТАНОВКА НУЛЯ». Измерительные щупы присоединены к прибору без разъемов. На правом измерительном щупе находится кнопка «ИЗМЕРЕНИЕ».
Схема с указанием места нанесения знака поверки (поверительного клейма-наклейки), места пломбирования от несанкционированного доступа и нанесения оттиска знака поверки и оттиска знака клейма ОТК указано в приложении А (рисунок А.1, рисунок А.2).

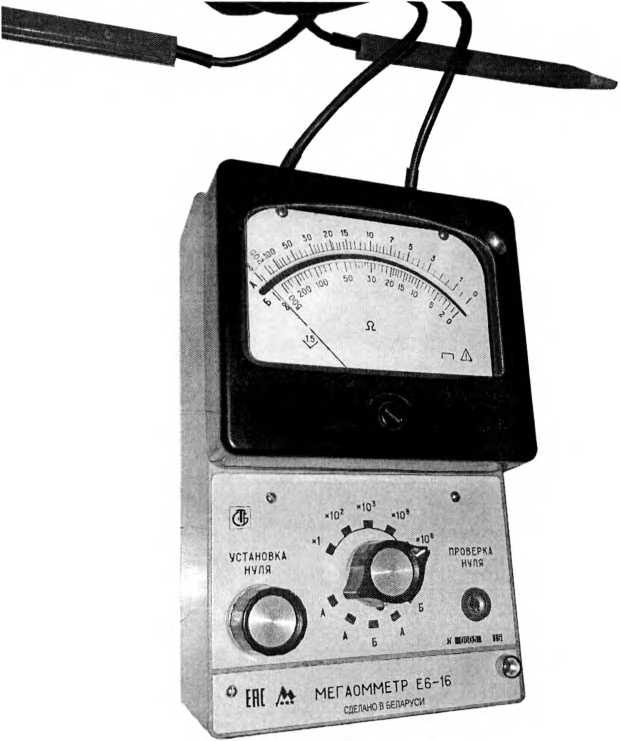

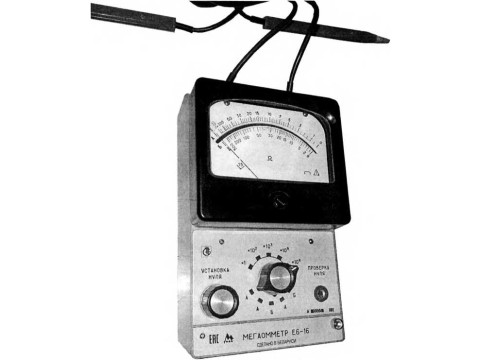

Внешний вид приборов приведен на рисунке 1.
Рисунок 1 - Внешний вид приборов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений |
от 2 Ом до 200 МОм |
|
Поддиапазоны измерений |
от 2 Ом до 500 Ом (шкала Б) от 100 Ом до 20 кОм (шкала А) от 2 кОм до 500 кОм (шкала Б) от 100 кОм до 20 МОм (шкала А) от 1 МОм до 200 МОм (шкала А) |
|
Пределы допускаемой основной погрешности прибора, в % от всей длины шкалы |
±1,5 |
|
Длина верхней шкалы (А), мм |
90 |
|
Длина нижней шкалы (Б), мм |
83 |
|
Вариация показаний, %, не более |
1 |
|
Производственно-эксплуатационный запас, % от основной погрешности |
20 |
|
Пределы допускаемой дополнительной погрешности: | |
|
- вызванная отклонением температуры от нормальной, % от предела допускаемой основной погрешности на каждые 10 °C отклонения температуры от нормальной; |
±50 |
|
- вызванная отклонением от рабочего положения в любом направлении на 30°, % от всей длины шкалы; |
±1 |
|
- вызванная влиянием внешнего магнитного поля, % от всей длины шкалы |
±1 |
|
Напряжение на щупах прибора, В, не менее: на поддиапазоне от 2 Ом до 500 Ом (шкала Б) от 100 Ом до 20 кОм (шкала А) от 2 кОм до 500 кОм (шкала Б) от 100 кОм до 20 МОм (шкала А) от 1 МОм до 200 МОм (шкала А) |
0,2 2 2 100 500 |
|
Импульсная перегрузка по цепи питания, В |
4,7 |
|
Наработка на отказ, ч, не менее |
20000 |
|
Масса, кг, не более |
1,9 |
|
Габаритные размеры, мм, не более |
120x205x90 |
|
Диапазон напряжения питания, В |
от 2,4 до 3,2 |
|
Потребляемый ток мА, не более |
40 |
Знак утверждения типа
Знак утверждения типа наносится на верхнюю панель приборов методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
Комплектность прибора представлена в таблице 2.
Таблица 2 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Мегаомметр Е6-16 |
ЯЫ2.722.011 |
1 |
|
Зажим |
ЯЫ4.835.003 Сп |
2 |
|
Футляр |
ЫД4.161.054 |
1 |
|
Ящик укладочный |
ЯЫ4.161.098* |
1 |
|
Техническое описание и инструкция по эксплуатации |
ЯЫ.722.011 ТО |
1 |
|
Методика поверки |
РМИВ.411212.003 МП (МРБ МП.2815-2018) |
1 |
|
Формуляр |
ЯЫ2.722.011 ФО |
1 |
|
Корпус |
ЕЭ8.037.052-6 |
2 |
|
* - Допускается вместо ящика укладочного, упаковку прибора производить в картонную коробку. Основному заказчику приборы поставляются только в укладочных ящиках. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 23706-93 «Приборы аналоговые показывающие электро-измерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения сопротивления) и приборам для измерения активной проводимости»;
ГОСТ IEC 61010-1-2014 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;
ЯЫ2.722.011 ТУ «Мегаомметры Е6-16. Технические условия»;
МРБ МП.2815-2018 «Система обеспечения единства измерений Республики Беларусь. Мегаомметры Е6-16. Методика поверки»
Заключение
Мегаомметры Е6-16 соответствуют требованиям ГОСТ 22261-94, ГОСТ 23706-93, ГОСТ IEC 61010-1-2014, ЯЫ2.722.011 ТУ, техническим регламентам Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 37465).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
