Измерители сопротивления изоляции серии BEL-MIC

Назначение

Измерители сопротивления изоляции серии BEL-MIC (далее - измерители) в зависимости от модификации предназначены для измерения электрического сопротивления изоляции, электрического сопротивления току 200 мА, электрического сопротивления малым токам, напряжения постоянного и переменного тока, электрической емкости и температуры (в комплекте сдатчиком температуры ST-1).

Измерители могут применяться энергетическими службами предприятий как рабочие средства измерений для измерения сопротивления изоляции электроустановок.

Описание

Принцип действия измерителей основан на измерении тока, проходящего через измеряемое сопротивление при приложении заданного (испытательного) постоянного напряжения. Измерительный сигнал преобразуется аналогоцифровым преобразователем, обрабатывается встроенным микропроцессором и передается на жидкокристаллический дисплей в виде значения измеряемого сопротивления. На верхней панели измерителя расположены функциональные клавиши, клавиши управления и многофункциональный жидкокристаллический дисплей. Включение измерителей, выбор режимов измерения осуществляется при помощи клавиш управления. Функциональные клавиши служат для проведения измерений и выбора функций при измерениях. На жидкокристаллическом дисплее отображаются измеренные значения, режимы измерения, единицы измерения. На торцевой панели измерителей расположены входные разъёмы, которые предназначены для подключения измерительных проводов. Измерители имеют автоматический выбор диапазона измерений, сигнализацию разряда элементов питания, автоматическое выключение (при неиспользовании в течение двух минут).

Измерители могут быть выполнены в следующих модификациях:

- BEL-MIC-2, BEL-MIC-3, BEL-MIC-4; BEL-MIC-5, BEL-MIC-9 (исполнения - BEL-MIC-1, BEL-MIC-8, BEL-MIC-9);

- BEL-MIC-6;

- BEL-MIC-10,

отличающихся между собой набором измеряемых параметров, величиной максимального испытательного напряжения, диапазоном измерений сопротивления изоляции, пределами допускаемой основной погрешности измерений сопротивления изоляции, комплектацией и формой корпуса.

Внешний вид измерителей приведен на рисунке 1.

Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении А к описанию типа.

BEL-MIC-1

BEL-MIC-2

BEL-MIC-3

BEL-MIC-4

BEL-MIC-5

BEL-MIC-6

BEL-MIC-7

BEL-MIC-8

BEL-MIC-9

BEL-MIC-10

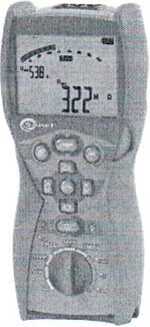

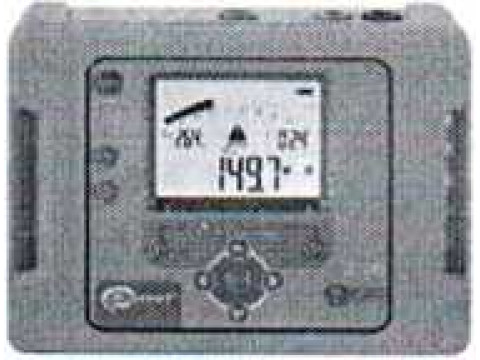

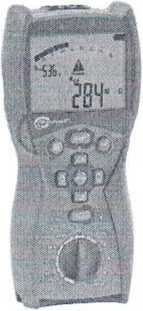

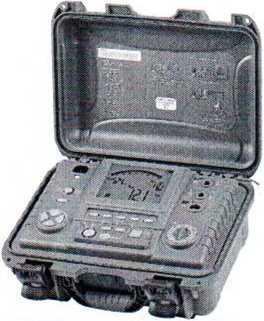

Рисунок 1 - Виды исполнений измерителей.

Идентификационные данные ПО приведены в таблицах 1-2. Таблица 1 - Идентификационные данные ПО измерителей

Таблица 2 - Идентификационные данные ПО для связи измерителя с ПК

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики в приложении Б к описанию типа.

Знак утверждения типа

Знак утверждения типа наносят на измерители методом накл ный лист руководства по эксплуатации типографским способом.

а титуль-

\ Р» .и« Белаид./ \Дм докуаеатов/

Комплектность

Комплект поставки измерителей определяется заказом в соответствии с технической документацией фирмы "Sonel S.A." (Польша). Основной комплект поставки измерителей указан в таблице 3.

______Таблица 3____________________________________________________________

средств измерений j | Республики Беларусь 1 I Ч Для документов/ //

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

МРБ МП.2910-2019 " Измерители сопротивления изоляции серии BEL-MIC. Методика поверки ".

Техническая документация фирмы "Sonel S.A.", Польша.

Заключение

Измерители сопротивления изоляции серии BEL-MIC соответствуют требованиям технической документации фирмы "Sonel S.A." (Польша), ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия № ЕАЭС BY/112 11.01. ТР004 020 01767 до 30.05.2024).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025.
