Измерители сопротивления изоляции ИСИ8
| Номер в ГРСИ РФ: | РБ 03 13 5179 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | Государственное объединение "Белорусская железная дорога", г. Минск |
|
Описание типа РБ 03 13 5179 13 [2014-02-03]
rb-03-13-5179-13_2014-02-03.pdf
|
Скачать |
Измеритель сопротивления изоляции ИСИ8 (далее - ИСИ8), предназначен для автоматического измерения сопротивления изоляции восьми электрических цепей относительно «земли», индикации измеренных значений и передачи этих значений в систему контроля по интерфейсу RS-485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5179 13 |
| Наименование | Измерители сопротивления изоляции ИСИ8 |
| Год регистрации | 2013 |
| Номер сертификата | 8606 |
| Дата регистрации | 2013-07-30 |
| Срок действия | 2018-07-30 |
| Получатель сертификата | Государственное объединение "Белорусская железная дорога", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Государственное объединение "Белорусская железная дорога"
Адрес: ул. Ленина, 17, г. Минск
Контакты: +37517-255-11-11
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2354-2013. |
Поверители
Скачать
|
Описание типа РБ 03 13 5179 13 [2014-02-03]
rb-03-13-5179-13_2014-02-03.pdf
|
Скачать |
Описание типа
Назначение
Измеритель сопротивления изоляции ИСИ8 (далее - ИСИ8), предназначен для автоматического измерения сопротивления изоляции восьми электрических цепей относительно «земли», индикации измеренных значений и передачи этих значений в систему контроля по интерфейсу RS-485.
ИСИ8 предназначен для эксплуатации в служебных помещениях.
Описание
Для измерения сопротивления в ИСИ8 применяется метод наложения на объект измерения стабилизированного напряжения постоянного тока 500 В и производится измерение тока, протекающего в канале.
Измерение тока проводиться с использованием двенадцатиразрядного аналого-цифрового преобразователя, встроенного в микроконтроллер, математический алгоритм которого преобразует измеренное значение тока в значение сопротивления.
Полученное значение сопротивления отображается на дисплее и передается посредством последовательного интерфейса стандарта RS-485, скорость передачи данных - 115200 Бод.
Время приложения напряжения составляет не менее 1 мин.
Суммарное время измерения восьми каналов не превышает 3 мин.
ИСИ8 оснащен функцией самодиагностики посредством наличия тестового канала, позволяющего контролировать работоспособность устройства в целом.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А. ^===^

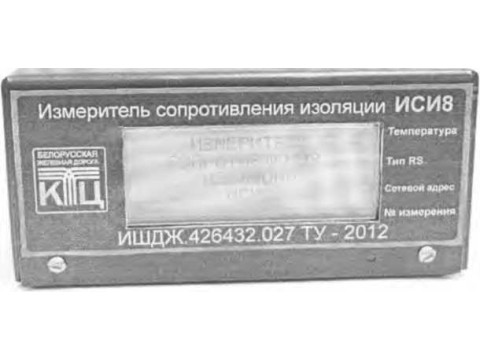

Внешний вид ИСИ8 приведен на рисунке I.

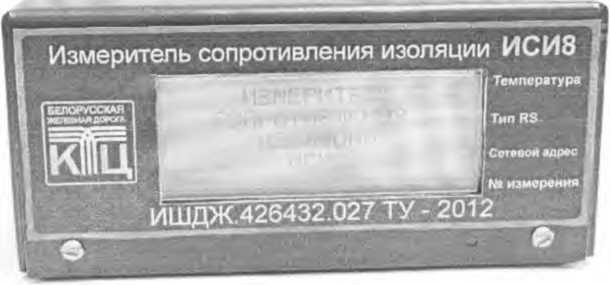

Рисунок I — Внешний вид ИСИ8
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
от 1 до 8 |
|
Диапазон измеряемого сопротивления изоляции |
от 0 до 200 МОм |
|
Пределы основной абсолютной погрешности измерения каждого канала в диапазоне от 0 до 50 кОм |
± 10 кОм |
|
Пределы основной относительной погрешности измерения каждого канала в диапазоне от 50 кОм до 200 МОм |
± 10% |
|
Напряжение питания от источника напряжения постоянного тока |
от 11 В до 34 В |
|
Напряжение питания от источника напряжения переменного тока частотой 50 Гц |
от 10 В до 20 В |
|
Максимальная потребляемая мощность |
5 Вт |
|
Максимальный допустимый ток утечки на «землю» в каждом измерительном канале. |
не более 0.1 мА |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки ИСИ8 указан в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Кол., шт. |
|
1 Измеритель сопротивления изоляции ИСИ8 |
ИШДЖ.426432.027 ТУ-2012 |
1 |
|
2 Паспорт |
ИШДЖ.426432.027-00.00.00 ПС |
1 |
|
3 Методика поверки |
МРБ МП.2354 -2013 |
1* |
|
4 Коробка |
ИШДЖ.426432.027- 00.60.00 |
1 |
|
5 Руководство по эксплуатации |
ИШДЖ.426432.027-00.00.00 РЭ |
1* |
|
Примечание: * - поставляется в количестве, согласованном с Заказчиком. | ||
Нормативные документы
ТУ ИШДЖ.426432.027 ТУ-2012 «Измеритель сопротивления изоляции ИСИ8», МРБ МП.2354 -2013 «Система обеспечения единства измерений Республики Беларусь. Измеритель сопротивления изоляции ИСИ8. Методика поверки».
Заключение
Измерители сопротивления изоляции ИСИ8 соответствуют техническим условиям ИШДЖ.426432.027 ТУ-2012.
Межповерочный интервал - не более 12 месяцев (для измерителей ИСИ8, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
