Трансформаторы тока измерительные серии TAG
| Номер в ГРСИ РФ: | РБ 03 13 5180 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Trench Germany GmbH", Германия |
|
Описание типа РБ 03 13 5180 13 [2013-12-17]
rb-03-13-5180-13_2013-12-17.pdf
|
Скачать |
Трансформаторы тока измерительные TAG (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5180 13 |
| Наименование | Трансформаторы тока измерительные серии TAG |
| Год регистрации | 2013 |
| Номер сертификата | 8607 |
| Дата регистрации | 2013-07-30 |
| Срок действия | 2018-07-30 |
| Получатель сертификата | фирма "Trench Italy S.r.l.", Италия (IT) |
Производитель / Заявитель
фирма "Trench Italy S.r.l."
Адрес: Strada Curagnata 37-17014, Cairo Montenotte
Контакты: Tel. +(39)019516111 Fax +(39)0195161401
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 5180 13 [2013-12-17]
rb-03-13-5180-13_2013-12-17.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные TAG (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Трансформаторы являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда или силикона.
Трансформаторы выполнены в модификациях TAG 123 и TAG 362, отличающихся рабочим напряжением, первичным током, конструкцией крепления в высоковольтную ячейку, количеством обмоток, габаритными размерами и массой.
Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Выводы вторичных обмоток расположены в основании трансформаторов. Основание трансформатора имеет отверстия для крепления трансформатора на месте эксплуатации.
Внешний вид трансформаторов приведен на рисунке I.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

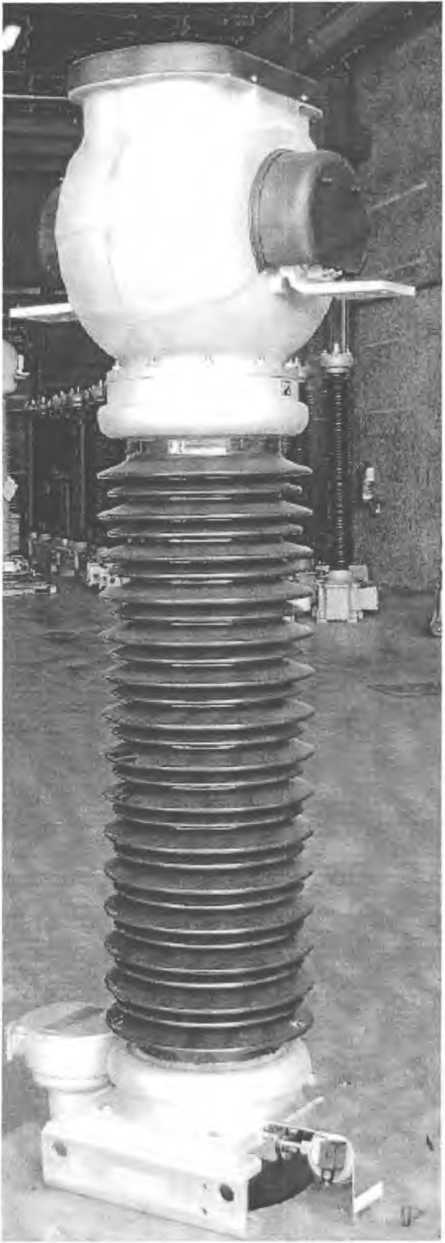

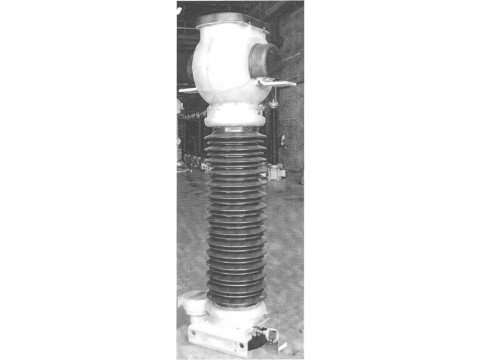

TAG 123

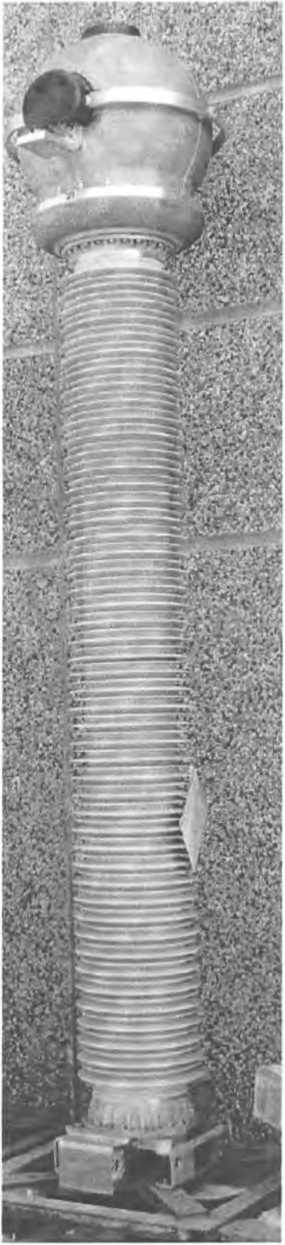

Рисунок 1 - Внешний вид трансформаторов
TAG 362
Основные технические и метрологические характеристики представлены в таблицах 1-3.
Таблица 1
|
Характеристики |
Параметры | |
|
серии TAG 123 |
серии TAG 362 | |
|
Класс точности по ГОСТ 7746-2001: - обмотки для измерений - обмотки для защиты |
0,2S; 0,2; 0,5; 1 5Р; ЮР |
0,2S; 0,2; 0,5; 1 5Р; ЮР |
|
Номинальное рабочее напряжение, кВ |
110 |
330 |
|
Наибольшее рабочее напряжение, кВ |
126 |
363 |
|
Номинальный первичный ток IiHOm, А |
от 50 до 3000 |
от 50 до 4000 |
|
Номинальный вторичный ТОК, Гном, А |
1;5 |
1; 5 |
|
Номинальная вторичная нагрузка Sihom с коэффициентом мощности cos <р = 0,8 В-А |
от 5 до 200 |
от 5 до 200 |
|
Номинальная предельная кратность: - для измерений - для защиты |
от 5 до 10 ' от 10 до 50 |
от 5 до 10 от 10 до 50 |
|
Количество вторичных обмоток |
от 1 до 6 |
от 1 до 7 |
|
Рабочая температура окружающего воздуха, °C |
от минус 45 до плюс 50 |
от минус 45 до плюс 50 |
|
Габаритные размеры, мм, не более |
600x800x2400 |
800x1200x4400 |
|
Масса, кг, не более |
400 |
750 |
|
Степень защиты оболочки по ГОСТ 14254-96 (может изменяться в зависимости от заказа) |
IP 55 |
IP 55 |
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета. Таблица 2
|
Класс точности |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой | ||
|
0,2 |
5 |
±0,75 |
±30' |
|
20 |
±0,35 |
±15' | |
|
100 |
±0'20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,2S |
1 |
±0,75 |
±30' |
|
5 |
±0,35 |
±15' | |
|
20 |
±0,20 |
±10' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,5 |
5 |
±1,50 |
±90' |
|
20 |
±0,75 |
±45' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
1 |
5 |
±3,00 |
±180' |
|
20 |
±1,50 |
±90' | |
|
100 |
±1,00 |
±60' | |
|
120 |
±1'00 |
±60' | |
+ / /г
- /
Пределы допускаемых погрешностей вторичных обмоток для защиты.
Таблица 3__
|
Класс точности |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой | |
|
5Р |
+1,0 |
60' |
|
ЮР |
±3,0 | |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
- трансформатор тока
- паспорт
- техническое описание и инструкция по монтажу и эксплуатации на партию
трансформаторов
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
шт.;
экз.;
экз.
ГОСТ 7746-2001
ГОСТ 8.217-2003
"Трансформаторы тока. Общие технические условия" "Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки"
Техническая документация фирмы "Trench Italia S.r.l." (Италия).
Заключение
Трансформаторы тока соответствуют требованиям ГОСТ 7746-2001, технической документации фирмы "Trench Italia S.r.l." (Италия).
Межповерочный интервал
не более 48 месяцев (для трансформаторов,
предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
