Трансформаторы напряжения измерительные серии TVG
| Номер в ГРСИ РФ: | РБ 03 13 5181 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Trench Germany GmbH", Германия |
|
Описание типа РБ 03 13 5181 13 [2013-12-17]
rb-03-13-5181-13_2013-12-17.pdf
|
Скачать |
Трансформаторы напряжения измерительные серии TVG (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5181 13 |
| Наименование | Трансформаторы напряжения измерительные серии TVG |
| Год регистрации | 2013 |
| Номер сертификата | 8608 |
| Дата регистрации | 2013-07-30 |
| Срок действия | 2018-07-30 |
| Получатель сертификата | фирма "Trench Italy S.r.l.", Италия (IT) |
Производитель / Заявитель
фирма "Trench Italy S.r.l."
Адрес: Strada Curagnata 37-17014, Cairo Montenotte
Контакты: Tel. +(39)019516111 Fax +(39)0195161401
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-88. |
Поверители
Скачать
|
Описание типа РБ 03 13 5181 13 [2013-12-17]
rb-03-13-5181-13_2013-12-17.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения измерительные серии TVG (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых напряжений, протекающих по первичной обмотке, в- напряжения, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Выводы вторичной обмотки расположены в основании трансформаторов. Основание трансформатора имеет отверстия для крепления трансформатора на месте эксплуатации.
Трансформаторы выполнены в модификациях TVG 123 и TVG362, отличающихся напряжением первичной обмотки, рабочим напряжением, конструкцией крепления в высоковольтную ячейку, габаритными размерами и массой.
Внешний вид трансформаторов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
TVG 123

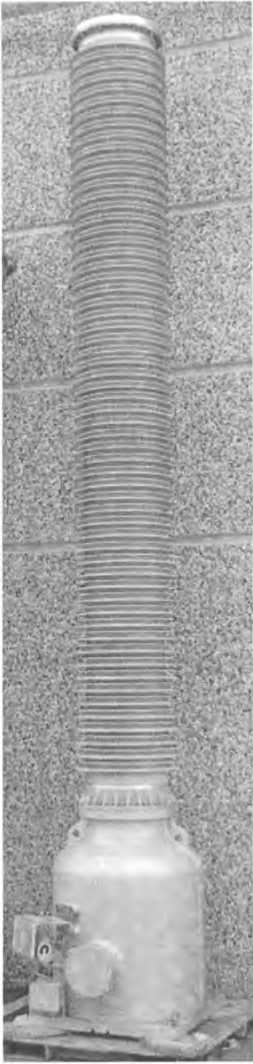

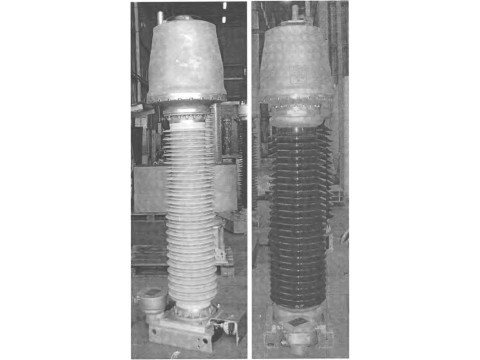

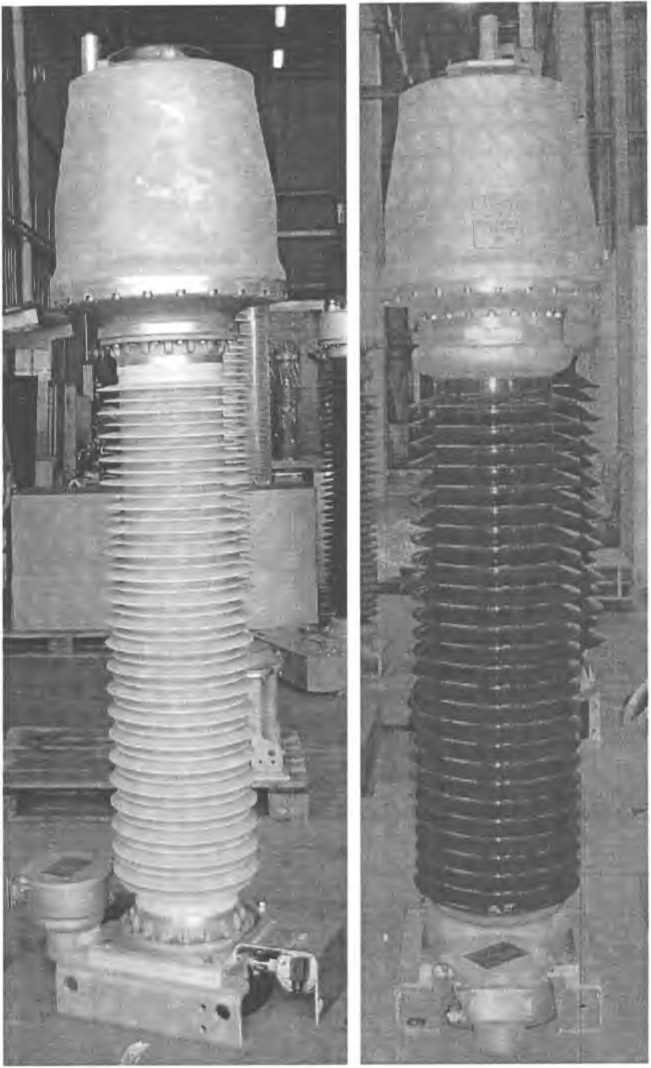

Рисунок 1 - Внешний вид трансформаторов
TVG 362
Основные технические и метрологические характеристики представлены в таблицах 1-3.
Таблица 1
|
Наименование характеристики |
Значения | |
|
серии TVG 123 |
серии TVG 362 | |
|
Классы точности по ГОСТ 1983-2001 (МЭК 60044-2) |
0,2; 0,5; 1,0 |
0,2; 0,5; 1,0 |
|
Номинальное напряжение первичной обмотки, кВ |
110 |
330 |
|
Наибольшее рабочее напряжение, кВ |
126 |
363 |
|
Номинальная частота переменного тока, Гц |
50 |
50 |
|
Номинальное напряжение первичной обмотки, кВ |
пол/з |
ЗЗО/х/З |
|
Номинальное напряжение вторичной обмотки, В |
100/V3; 100/3 |
100/л/З; 100/3 |
|
Номинальная мощность, В А, при классе точности: -0,2; -0,5; -1,0 |
от 10 до 300 от 10 до 600 от 10 до 1200 |
от 10 до 300 от 10 до 600 от 10 до 1200 |
|
Количество вторичных обмоток |
от 1 до 5 |
от 1 до 5 |
|
Рабочая температура окружающего воздуха, °C |
от минус 45 до плюс 50 |
от минус 45 до плюс 50 |
|
Габаритные размеры, мм, не более |
900x550x2350 |
800x800x3850 |
|
Масса, кг, не более |
400 |
1100 |
|
Степень защиты оболочки по ГОСТ 14254-96 (может изменяться в зависимости от заказа) |
IP 55 |
IP 55 |
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета. Таблица 2
|
Класс точности по ГОСТ 1983-2001 (МЭК 60044-2) |
Пределы допускаемой погрешности | |
|
напряжения, % |
угловой | |
|
0,2 |
±0,2 |
±10' |
|
0,5 |
±0,5 |
±20' |
|
1,0 |
±1,0 |
±40' |
Пределы допускаемых погрешностей вторичных обмоток для защиты. Таблица 3
|
Класс точности по ГОСТ 1983-2001 (МЭК 60044-2) |
Пределы допускаемой погрешности | |
|
напряжения, % |
угловой | |
|
ЗР |
±3,0 - |
±120' |
|
6Р |
±6,0 |
±240' |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
- трансформатор напряжения
1 шт.;
1 экз.;
1 экз.
- паспорт
- техническое описание и инструкция по монтажу и эксплуатации на партию
трансформаторов
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия"
ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки"
Техническая документация фирмы "Trench Italia S.r.l." (Италия).
Заключение
Трансформаторы напряжения соответствуют требованиям ГОСТ 1983-2001, технической документации фирмы "Trench Italia S.r.l." (Италия).
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
