Расходомеры массовые CNGmass, LPGmass
| Номер в ГРСИ РФ: | РБ 03 07 3596 13 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
Расходомеры массовые CNGmass, LPGmass (далее - расходомеры) предназначены для измерения массового расхода сжатого природного газа (модификация CNGmass) или сжиженного углеводородного газа (модификация LPGmass).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3596 13 |
| Наименование | Расходомеры массовые CNGmass, LPGmass |
| Год регистрации | 2013 |
| Номер сертификата | 8630 |
| Дата регистрации | 2013-07-30 |
| Срок действия | 2018-07-30 |
| Получатель сертификата | фирма "Endress+Hauser Flowtec AG", Швейцария (CH) |
Производитель / Заявитель
фирма "Endress+Hauser Flowtec AG"
Адрес: Kagenstrasse 7, CH-4153 Reinach
Контакты: +41 (0)61 715 61 11
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1869-2009. |
| Признание поверки | Первичная при выпуске из производства: фирма "Endress+Hauser Flowtec AG", Швейцария (аттестат аккредитации поверочной лаборатории - №BY/112 02.3.0.0053, срок действия аттестата - до 24.07.2020, шифр поверительного клейма - 053); Соглашение о признании первичной поверки между Госстандартом и фирмой "Endress+Hauser AG", Швейцария. |
Поверители
Скачать
|
Описание типа РБ 03 07 3596 13 [2009-02-25]
rb-03-07-3596-13_2009-02-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3596 13 [2013-10-24]
rb-03-07-3596-13_2013-10-24.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры массовые CNGmass, LPGmass (далее - расходомеры) предназначены для измерения массового расхода сжатого природного газа (модификация CNGmass) или сжиженного углеводородного газа (модификация LPGmass).
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных областях хозяйственной деятельности, в том числе для коммерческого учета.
Описание
Принцип действия расходомеров основан на физическом воздействии сил Кориолиса, возникающих при одновременном поступательном и вращательном движениях измеряемой среды. Первичным измерительным элементом являются две изогнутые трубы, колеблющиеся с определенной резонансной частотой, пропорциональной плотности продукта, находящегося в трубах. При прохождении измеряемой среды по трубам происходит изменение фазы колебаний труб, пропорциональное массовому расходу измеряемой среды.
Разность фаз колебаний труб обрабатывается микропроцессором вторичного преобразователя. Информация с вторичного преобразователя может передаваться в виде аналогового, частотного и цифрового сигналов.
Расходомеры могут иметь встроенный дисплей.
Расходомеры выпускают во взрывозащищенном исполнении.

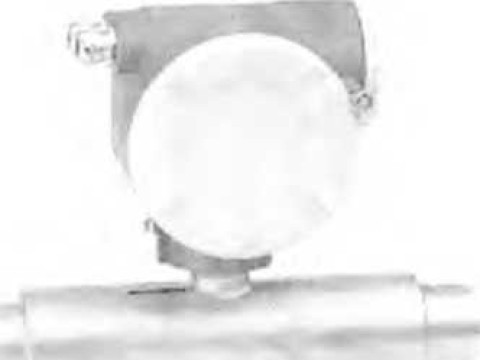

Внешний вид расходомеров приведен на рисунке 1.
приложении^у^г—
Место нанесения знака поверки (клейма-наклейки) указано в
[Государственный реестр] I средств измерений / \ Республики Беларусь / \Для документов/
Рисунок 1 - Внешний вид расходомеров массовых CNGmass, LPGmass
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров CNGmass, LPGmass представлены в таблицах 1-2.
Таблица 1 - Технические и метрологические характеристики расходомеров массовых
модификации CNGmass
|
Наименование характеристики |
Значения | ||
|
1 Номинальный диаметр условного прохода, мм |
8 |
15 |
25 |
|
2 Значение верхнего предела измерения расхода, кг/мин |
30 |
80 |
150 |
|
3 Отношение верхнего и нижнего пределов измерения расхода |
1:100 | ||
|
4 Диапазон температур измеряемой среды, °C |
от минус 50 до плюс 125 | ||
|
5 Диапазон температур окружающего воздуха, °C |
от минус 40 до плюс 60 | ||
|
6 Номинальное давление измеряемой среды, МПа |
до 35 | ||
|
7 Пределы допускаемой относительной погрешности измерения массового расхода, % |
±0,5 | ||
|
8 Степень защиты, обеспечиваемой оболочкой по ГОСТ 14254-96 |
IP 67 | ||
|
9 Напряжение сети питания. В: - постоянного тока - переменного тока |
от 10 до 30; от 20 до 28 | ||
|
10 Потребляемая мощность, не более: - сеть переменного тока - сеть постоянного тока |
4ВА; 3,2 Вт | ||
|
11 Характеристики выходных сигналов: - частотно-импульсный, Гц - состояния, В - цифровой |
макс. 5000; макс. 30 В постоянного тока; MODBUS RS485 | ||
|
12 Масса, кг, не более |
6,4 |
8,3 |
9,3 |
Таблица 2 - Технические и метрологические характеристики расходомеров массовых
модификации LPGmass
|
Наименование |
Значения | |||
|
1 Номинальный диаметр условного прохода, мм |
8 |
15 |
25 |
40 |
|
2 Значение верхнего предела измерения расхода, кг/мин |
2000 |
6500 |
18000 |
45000 |
|
3 Отношение верхнего и нижнего пределов пределов измерения расхода |
1:100 | |||
|
4 Диапазон температур измеряемой среды, °C |
от минус 40 до плюс 125 | |||
|
5 Диапазон температур окружающего воздуха, °C |
от минус 40 до плюс 60 | |||
|
6 Номинальное давление, МПа |
до 10 | |||
|
7 Пределы допускаемой относительной погрешности измерения массового расхода, % |
±(0,2 + [(Z/Q)-l 00]), где Z - нестабильность нулевой точки; Q - измеренное значение расхода | |||
|
8 Нестабильность нулевой точки Z, кг/ч, не более |
0,20 |
0,65 |
1,80 |
4,50 |
|
9 Степень защиты, обеспечиваемой оболочкой по ГОСТ 14254-96 |
IP 67 | |||
|
10 Напряжение сети питания, В: - постоянного тока - переменного тока |
от 10 до 30; от 20 до 28 | |||
|
11 Потребляемая мощность, не более: - сеть переменного тока - сеть постоянного тока |
4ВА; 3,2 Вт | |||
|
12 Характеристики выходных сигналов: - частотно-импульсный, Гц - состояния, В - цифровой |
макс. 5000; макс. 30 В MODBUS |
постоянного тока; <S485 | ||
|
13 Масса, кг, не более |
6,7 |
7,2 |
8,8 |
13,7 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации расходомера.
Комплектность
В комплект поставки входит:
- расходомер массовый CNGmass, LPGmass (модификация по заказу) 1 шт.;
- комплект монтажных принадлежностей (по заказу) 1 шт.;
- упаковка 1 шт.;
- руководство по эксплуатации 1 экз.;
- методика поверки МРБ МП. 1869-2009 1 экз.
Государственный реестр) ] I средств измерений / // \ Республики Беларусь / // \Для документов/ //
Л^пов 3
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Endress+Hauser Flowtec AG», Швейцария.
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
МРБ МП. 1869-2009 «Расходомеры массовые CNGmass, LPGmass. Методика поверки».
Заключение
Расходомеры массовые CNGmass, LPGmass соответствуют технической документации фирмы «Endress+Hauser Flowtec AG», Швейцария, ГОСТ 12997-84.
Межповерочный интервал - не более 24 месяца (при применении в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
