Расходомеры-счетчики турбинные РСТ
| Номер в ГРСИ РФ: | РБ 03 07 4219 14 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | АО "Арзамасский приборостроительный завод имени П.И.Пландина", г. Арзамас, Нижегородская обл. |
Расходомеры-счетчики турбинные РСТ (в дальнейшем - РСТ) предназначены для измерений объема жидких сред с вязкостью до 100мм2/с в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании при учетных операциях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4219 14 |
| Наименование | Расходомеры-счетчики турбинные РСТ |
| Год регистрации | 2014 |
| Номер сертификата | 9063 |
| Дата регистрации | 2014-04-02 |
| Срок действия | 2018-07-02 |
| Получатель сертификата | ОАО "Арзамасский приборостроительный завод им. П.И.Пландина", г. Арзамас Нижегородской обл., Россия (RU) |
Производитель / Заявитель
ОАО "Арзамасский приборостроительный завод им. П.И.Пландина"
Адрес: 607220, г. Арзамас Нижегородской обл., ул. 50 лет ВЛКСМ, 8
Контакты: Тел: +7 495 831-47 7-91-20, 7-91-21 / факс +7 495 831-47 4-46-68 / E-mail: apz@oaoapz.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Расходомеры-счетчики метрологически обеспечены в Республике Беларусь методом непосредственного сличения на расходомерных эталонных установках. |
| Методика поверки | Поверка проводится по: ЛГФИ.407221.008 МИ (2009 г.)(для средств измерений, изготовленных до 01.01.2014); ЛГФИ.407221.008 МИ (2013 г.)(для средств измерений, изготовленных после 01.01.2014). |
Поверители
Скачать
|
Описание типа РБ 03 07 4219 14 [2014-06-24]
rb-03-07-4219-14_2014-06-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4219 14 [2010-01-18]
rb-03-07-4219-14_2010-01-18.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры-счетчики турбинные РСТ (в дальнейшем - РСТ) предназначены для измерений объема жидких сред с вязкостью до 100мм2/с в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании при учетных операциях.
Описание
РСТ состоит из турбинного преобразователя расхода ТПР (Г.р. № 8326-04) (комплектуются магнито - индукционным генератором МИГ) или ТПРМ (Г.р. № 8326-04) (комплектуются усилителем -формирователем УФ) или преобразователя расхода турбинного геликоидного ТПРГ (Г.р. № 23153-08) (в дальнейшем - ТПРГ) и электронного вычислителя расхода ВР-1 (в дальнейшем - вычислитель).
Принцип действия РСТ основан на зависимости угловой скорости вращения турбинки от объемного расхода жидкости, протекающей через преобразователь.
В результате взаимодействия лопастей вращающейся турбинки с чувствительным элементом на выходе преобразователя формируется электрический сигнал переменного тока, частота которого пропорциональна скорости вращения турбинки.
Вычислитель производит прием и обработку сигналов с первичного преобразовате-
Вычислитель индицирует следующие параметры измеряемой среды: текущий расход, суммарный объем жидкости за время измерений, архив (почасовое количество измеренной жидкости нарастающим итогом за текущие сутки и 7 предыдущих суток, подточное количество измеренной жидкости, нарастающим шагом за 1 час). Вычислитель выводит информацию из архивов и текущие показатели на внешнюю ЭВМ по интерфейсу RS232.
Питание расходомера осуществляется от комплекта автономных источников напряжением 6 В.
РСТ выпускается в различных исполнениях, в зависимости от:
- типа преобразователя ТПР(ТПРМ) или ТПРГ;
- длины кабеля связи между преобразователем и вычислителем и диапазона температур окружающей и измеряемой среды; - лишнее, т.к. и то и другое определяется типом преобразователя ТПР, ТПРМ или ТПРГ)
- типа применяемых подшипников в преобразователе (подшипники качения или скольжения); • „
- типа сочленения с трубопроводом и максимально допустимого давления измеряемой среды.

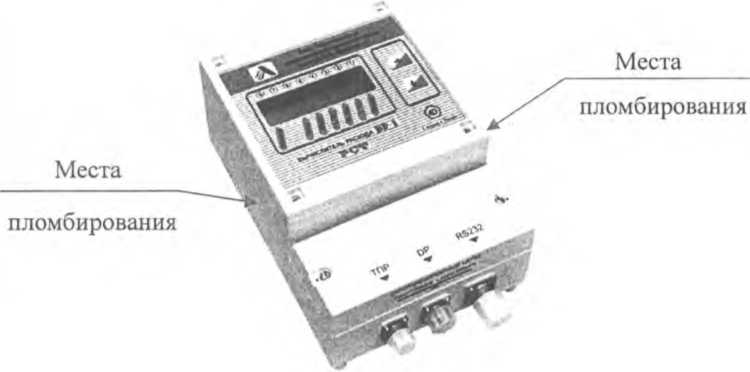

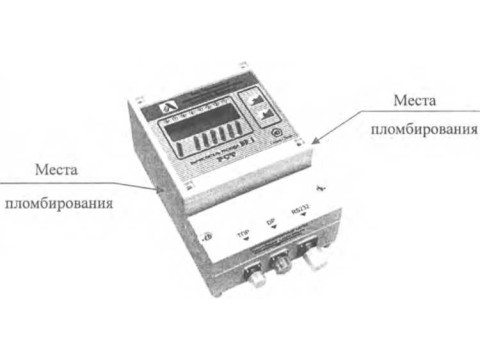

Составные части расходомера и места пломбирования и кернения представлены на
рисунке
Места
кернения
Места
кернения
Программное обеспечение
Программное обеспечение, записанное в микроконтроллер вычислителя, проводит обработку данных, поступающих от преобразователя расхода ТПР (ТПРГ), вычисление объема измеряемой среды и вывод результатов измерений на индикацию, формирует часовой и месячный архивы. Микроконтроллер имеет однократно программируемую память и программируется через технологический разъем, расположенной на печатной плате. Защита ПО осуществляется невозможностью перепрограммирования МК без его замены и без нарушения пломбы завода-изготовителя.
Идентификационные данные программного обеспечения, записанного в вычисли-тель, приведены в таблице.
|
Наименование программного обеспечения |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
m45.txt |
ЛГФИ.00003 |
версия 4.5 |
229dCA |
24-ти битная сумма всех байт, входящих в файл кода программы |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - "С" согласно МИ3286-2010.
Технические характеристики
|
Условное обозначение |
Ду, мм |
Диапазон измеряемых расходов, л/с |
Номинальный расход, л/с |
Максимальное давление измеряемой среды, МПа |
Тип применяемых подшипников, группа (в кавычках) и температура измеряемой среды |
Температура окружающей среды для преобразователя |
|
РСТ1 |
4 |
0,003 -0,010 |
0,005 |
40 |
С подшипниками качения: и ।€63” от минус 200 до плюс 200 °C; “4” - от минус 60 до плюс 50 °C С подшипниками скольжения: St J ’5 “2” _ от минус 60 до плюс 200 °C, |
от минус 60 до плюс 200 °C |
|
РСТ2 |
0,004- 0,016 |
0,008 | ||||
|
РСТЗ |
6 |
0,005 - 0,025 |
0,012 | |||
|
РСТ4 |
0,008 -0,040 |
0,02 | ||||
|
РСТ5 |
0,012-0,060 |
0,03 | ||||
|
РСТ6 |
0,02-0,10 |
0,05 | ||||
|
РСТ7 |
10 |
0,03 - 0,16 |
0,08 | |||
|
РСТ8 |
0,05 - 0,25 |
0,12 | ||||
|
РСТ9 |
12 |
0,08 - 0, 40 |
0,2 | |||
|
РСТ10 |
15 |
0,12 - 0,60 |
0,3 | |||
|
РСТ11 |
0,2-1,0 |
0,5 | ||||
|
РСТ12 |
20 |
0,25 - 1,6 |
0,8 |
20 и 40 | ||
|
РСТ13 |
20 |
0,3 - 2,5 |
1,2 | |||
|
РСТ14 |
25 |
0,4 - 4.0 |
2,0 | |||
|
РСТ15 |
32 |
0,6 - 6,0 |
3,0 | |||
|
РСТ16 |
40 |
1,0-10,0 |
5,0 | |||
|
РСТ17 |
50 |
1,2-16 |
8,0 | |||
|
РСТ18 |
60 |
2.0-25 |
12 | |||
|
РСТ19 |
80 |
3.0-40 |
20 | |||
|
РСТ20 |
100 |
5,0 - 60 |
30 |
20 | ||
|
РСТ1М |
4 |
0,003 -0,010 |
0,005 |
40 |
Подшипники качения или скольжения от минус 50 до плюс 50 °C |
от минус 50 до плюс 50 °C |
|
РСТ2М |
0,004-0,016 |
0,008 | ||||
|
РСТЗМ |
6 |
0,005 - 0,025 |
0,012 | |||
|
РСТ4М |
0,008 -0,040 |
0,02 | ||||
|
РСТ5М |
0,012-0,060 |
0,03 | ||||
|
РСТ6М |
0,02-0,10 |
0,05 | ||||
|
РСТ7М |
10 |
0,03-0,16 |
0,08 | |||
|
РСТ8М |
0,05 - 0,25 |
0,12 | ||||
|
РСТ9М |
12 |
0,08 - 0, 40 |
0,2 | |||
|
РСТ10М |
15 |
0,12-0,60 |
0,3 | |||
|
РСТ11М |
0,2- 1,0 |
0,5 | ||||
|
РСТ12М |
20 |
0,25 - 1-,6 |
0,8 |
20 и 40 | ||
|
РСТ13М |
20 |
0,3 - 2,5 |
1,2 | |||
|
РСТ14М |
25 |
0,4 - 4.0 |
2,0 | |||
|
РСТ15М |
32 |
0,6 - 6,0 |
3,0 | |||
|
РСТ16М |
40 |
1,0-10,0 |
5,0 | |||
|
РСТ17М |
50 |
1,2-16 |
8,0 | |||
|
РСТ18М |
60 |
2.0 - 25 |
12 | |||
|
РСТ19М |
80 |
3.0-40 |
20 | |||
|
РСТ20М |
100 |
5,0 - 60 |
30 |
20 | ||
|
РСТ-10Г |
10 |
0,03-0,25 |
0,125 |
• |
|
Условное обозначение |
Ду, мм |
Диапазон измеряемых расходов, л/с |
Номинальный расход, л/с |
Максимальное давление измеряемой среды, МПа |
Тип применяемых подшипников, группа (в кавычках) и температура измеряемой среды |
Температура окружающей среды для преобразователя |
|
РСТ-12Г |
12 |
0,05 - 0,45 |
0,225 |
6,3 |
С подшипниками скольжения: 1__ от минус 40 до плюс 125 °C, “4” - от минус 40 до плюс 50 °C |
от минус 40 °C до плюс 80 °C |
|
РСТ-20Г |
20 |
0,16-2,5 |
1,25 | |||
|
РСТ-32Г |
32 |
0,4 - 6,0 |
3 | |||
|
РСТ-40Г |
40 |
0,6-10 |
5 | |||
|
РСТ-50Г |
50 |
0,8-16 |
8 | |||
|
РСТ-80Г |
80 |
2,0 - 40 |
20 | |||
|
РСТ-100Г |
100 |
3,0 - 60 |
30 | |||
|
РСТ-150Г |
150 |
7,0-140 |
70 |
Примечание: “1” - неагрессивные смазывающие жидкости; “2” - неагрессивные
несмазывающие жидкости; “3” - однофазные криогенные жидкости; “4” - агрессивные жидкости.
Пределы допускаемой относительной погрешности измерений объема, 50, %:
±1,0 - для РСТ с ТПР(ТПРМ) с Ду от 4 до 12 мм;
±0,5 - для остальных модификаций РСТ.
Пределы допускаемой относительной погрешности измерений объемного расхода 3Qnp, %, определяются по формуле
5о.р =±(8.+^-100),
^ИЗМ
где ДРд=0,001 л/с-погрешность измерений расхода, обусловленная дискретностью счета;
QH3M - измеряемое значение расхода, л/с.
Потеря давления на преобразователе РСТ на номинальном расходе не превышает 0,05 МПа (0,5 кгс/см2).
Составные части РСТ не имеют общей оболочки и предназначены для эксплуатации в разных условиях:
1) преобразователь - для размещения и эксплуатации во взрывоопасных зонах, в которых возможно образование смесей газов и паров с воздухом, отнесенных к категориям ПА, ПВ по ГОСТ Р51330.11-99 групп Т1-Т6 для ТПР (ТПРМ) и группы Т1-ТЗ для ТПРГ;
2) вычислитель - для размещения вне взрывоопасных зон.
Вид климатического исполнения вычислителя УХЛ4.2 по ГОСТ 15150-69, но при температуре от 5 до 40 °C.
Вид климатического исполнения преобразователя ТПР (ТПРМ) УХЛ1, преобразователя ТПРГ - УХЛ2 по ГОСТ 1515)3-69, диапазоны температур окружающей среды для различных исполнений преобразователя приведены в таблице.
Длина линии связи между преобразователем и вычислителем по трассе кабеля не более:
а) 50,0 м - для РСТ с индексом “М” в обозначении.
б) 25,0 м - для остальных модификаций РСТ;
Продолжительность непрерывной работы от одного комплекта элементов питания не менее 3-х лет.
Средняя наработка на отказ РСТ не менее 30000 ч.
Знак утверждения типа
наносится на лицевую панель вычислителя методом трафаретной печати и на титульный лист паспорта - типографским способом.
Комплектность
Преобразователь (в зависимости от заказа) 1 шт.
Вычислитель 1 шт.
По заказу потребителя поставляется:
Монтажный комплект 1 компл.
Комплект соединителей или присоединительных
кабелей (состав комплекта оговаривается при заказе) 1 компл.
Руководство по эксплуатации ЛГФИ.407221.008 РЭ 1 шт.
Паспорт ЛГФИ.407221.008 ПС 1 шт
Методика поверки ЛГФИ.407221.008 МИ 1шт
Поверка
осуществляется по документу ЛГФИ.407221.008 МИ “ГСИ. Расходомер-счетчик турбинный РСТ. Методика поверки”, утвержденному ГЦИ СИ ФГУП "ВНИИМС" в мае 2013 г.
Основное поверочное оборудование:
- расходомерная установка с погрешностью не более ±0,15 %, диапазон расходов от 0,003 до 140 л/с;
- вольтметр универсальный В7-46, измерение напряжения от 5 до 7 В, погрешность не более ±1 %;
- частотомер Ф5041, измерение интервалов времени от 10 до 103 с, погрешность не более ±0,1 %.
Сведения о методах измерений
изложены в руководстве по эксплуатации ЛГФИ.407221.008 РЭ.
Нормативные документы
1. ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия"
2. ГОСТ 12.2.007.0 "ССБТ. Изделия электротехнические. Общие требования безопасности".
3. ТУ4213-014-07513518-96 (ЛГФИ.407221.008 ТУ) - Расходомеры-счетчики турбинные РСТ. Технические условия.
Рекомендации к применению
- выполнение торговых и товарообменных операций.
