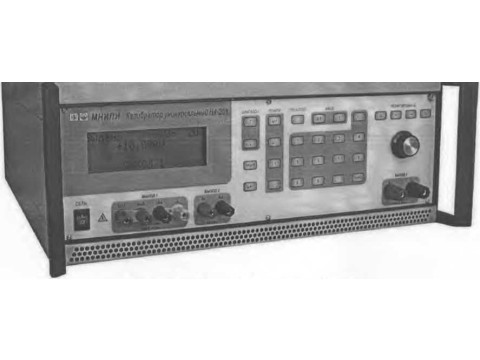

Калибраторы универсальные Н4-201
| Номер в ГРСИ РФ: | РБ 03 13 5174 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
|
Описание типа РБ 03 13 5174 13 [2014-01-17]
rb-03-13-5174-13_2014-01-17.pdf
|
Скачать |
Калибраторы универсальные Н4-201 (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного и переменного токов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5174 13 |
| Наименование | Калибраторы универсальные Н4-201 |
| Год регистрации | 2013 |
| Номер сертификата | 8601 |
| Дата регистрации | 2013-07-30 |
| Срок действия | 2018-07-30 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по УШЯИ.411648.004 МП (МРБ МП.2357-2013). |
Поверители
Скачать
|
Описание типа РБ 03 13 5174 13 [2014-01-17]
rb-03-13-5174-13_2014-01-17.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы универсальные Н4-201 (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного и переменного токов.
Калибраторы применяются для регулировки и поверки электроизмерительных приборов постоянного и переменного токов в различных областях хозяйственной деятельности.
Описание
Принцип действия калибратора заключается в преобразовании численного значения воспроизводимого сигнала, вводимого оператором с клавишной панели, в аналоговый сигнал с помощью цифро-аналогового преобразователя (ЦАП) и формирование из этого сигнала выходного тока или напряжения в зависимости от рода работы. Фактическое значение воспроизводимого сигнала и его изменения в результате влияния внешних факторов фиксируется встроенным цифровым вольтметром. Получаемые данные используются для коррекции кода, загружаемого в ЦАП с целью минимизации отклонения выходной величины от заданного значения. Указанные операции выполняются под управлением микропроцессорного контроллера.
Калибратор конструктивно выполнен в типовом металлическом корпусе. Основные узлы калибратора смонтированы на печатных платах. Для обеспечения теплового режима внутри калибратора применена вытяжная вентиляция.
Управление калибратором осуществляется с клавишной панели, информация воспроизводимых сигналов отображается на жидкокристаллическом дисплее.
Внешний вид калибратора приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) и место пломбирования - передняя панель калибраторов (приложение А, рисунок А. 1).
Место пломбирования от несанкционированного доступа и нанесения поверитель-ного клейма - задняя панель калибраторов (приложение А, рисунок А.2).
Место нанесения наклейки-пломбы - боковые панели (А, В) калибраторов (приложение А, рисунок А.З).

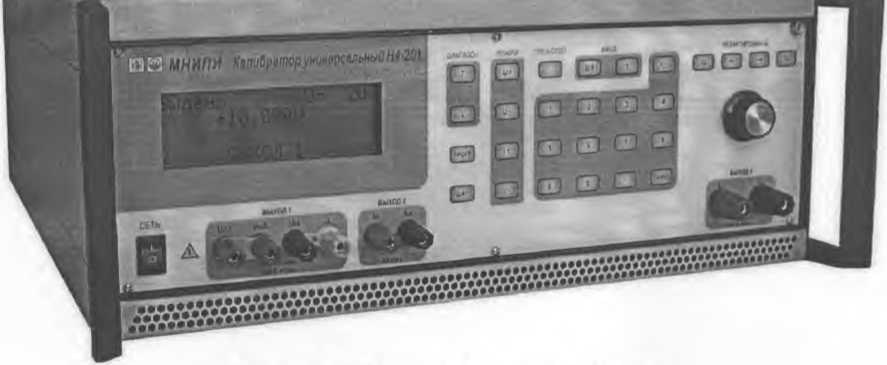

Рисунок 1 - Внешний вид калибратора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Воспроизведение напряжения постоянного тока от 20 мкВ до 1 000 В
Диапазоны воспроизведения напряжения постоянного тока и пределы допускаемой основной погрешности приведены в таблице 1.
Таблица 1
Воспроизведение напряжения переменного тока синусоидальной формы
|
Наименование диапазона, Uk |
Диапазон воспроизведения в значениях устанавливаемой шкалы |
Пределы допускаемой основной абсолютной погрешности |
|
200 мВ |
± (000,02 - 200,00) мВ |
± (0,012 % от U + 0,003 % от Uk) мВ |
|
2В |
±(0,0010-2,0000) В |
± (0,008 % от U + 0,002 % от Uk) В |
|
20 В |
±(00,010-20,000) В |
± (0,008 % от U + 0,002 % от Uk) В |
|
200 В |
±(001,00-200,00) В |
± (0,012 % от U + 0,003 % от Uk) В |
|
1000 В |
±(0010,0- 1000,0) В |
± (0,02 % от U + 0,003 % от Uk) В |
|
где U - воспроизводимое значение напряжения, Uk - конечное значение установленного поддиапазона | ||
от 0,3 мВ до 750 В
Диапазоны воспроизведения напряжения переменного тока синусоидальной формы, диапазоны частот, пределы допускаемой основной погрешности приведены в таблице 2.
Таблица 2
|
Наименование диапазона, Uk |
Диапазон воспро-изведения в значениях устанавливаемой шкалы |
Пределы допускаемой основной абсолютной погрешности | |
|
в диапазоне частот 20 Гц-30 кГц |
в диапазоне частот 30 кГц - 100 кГц | ||
|
200 мВ |
(000,30 - 200,0) мВ |
± (0,1 % от U + 0,05 % от Uk) мВ |
± (0,15 % от U + 0,075 % от Uk) мВ |
|
2В |
(0,100-2,000) В |
± (0,1 % от U + 0,05 % от Uk) В |
± (0,15 % от U + 0,075 % от Uk) В |
|
20 В |
(01,00-20,00) В |
± (0,1 % от U + 0,05 % от Uk) В |
± (0,15 % от U + 0,075 % от Uk) В |
|
200 В |
(010,0-200,0) В |
± (0,15 % от U + 0,05 % от Uk) В (20 Гц - 5 кГц) |
- |
|
750 В |
(0100-0750) В |
± (0,15 % от U + 0,05 % от Uk) В (25 Гц - 2,5 кГц) |
- |
где U - воспроизводимое значение напряжения.
Uk - конечное значение установленного поддиапазона
Воспроизведение силы постоянного тока от 0,03 мкА до 50 А
Диапазоны воспроизведения силы постоянного тока и пределы допускаемой основной погрешности приведены в таблице 3.
Таблица 3
|
Наименование диапазона, 1к |
Диапазон воспроизведения в значениях устанавливаемой шкалы |
Пределы допускаемой основной абсолютной погрешности |
|
200 мкА |
± (000,03 - 200,00) мкА |
± (0,02 % от I + % 0,002 от 1к) мкА |
|
2 мА |
±(0,0010-2,0000) мА |
± (0,01 % от I + % 0,002 от 1к) мА |
|
20 мА |
±(00,010-20,000) мА |
± (0,01 % от I + % 0,002 от 1к) мА |
|
200 мА |
±(001,00-200,00) мА |
± (0,01 % от I + % 0,002 от 1к) мА |
|
2 А |
±(0,0010-2,0000) А |
± (0,02 % от I + % 0,002 от 1к) мА |
|
50 А |
±(01,000-50,000) А |
± (0,015 % от I + % 0,010 от 1к) мА |
|
где I - воспроизводимое значение тока, 1к - конечное значение установленного поддиапазона | ||
Воспроизведение силы переменного тока синусоидальной формы от 3 мкА до 50 А
Диапазоны воспроизведения силы переменного тока синусоидальной формы, диапазоны частот, пределы допускаемой основной погрешности приведены в таблице 4
Таблица 4
|
Наименование диапазона, 1к |
Диапазон воспроизведения в значениях устанавливаемой шкалы |
Пределы допускаемой основной абсолютной погрешности |
|
200 мкА |
(003,0 - 200,0) мкА |
± (0,05 % от I + % 0,012 от 1к) мкА |
|
2 мА |
(0,100 - 2,000) мА |
± (0,05 % от I + % 0,012 от 1к) мА |
|
20 мА |
(01,00-20,00) мА |
± (0,05 % от I + % 0,012 от 1к) мА |
|
200 мА |
(010,0 - 200,0) мА |
± (0,05 % от I + % 0,012 от 1к) мА |
|
2А |
(0,100-2,000) А |
± (0,05 % от I + % 0,012 от 1к) А (в диапазоне 20 Гц- 1 кГц) |
|
± (0,15 % от I + % 0,01 от 1к) А (в диапазоне 1 - 5 кГц) | ||
|
50 А |
(01,00-50,000) А |
± (0,2 % от I + % 0,03 от 1к) А |
|
Примечание -от 45 до 1000 источником ток I -воспроизвод 1к - конечное зь |
1огрешность на диапазоне 50 А гарантируется в частотном диапазоне Гц. В диапазонах 40 - 45 Гц; 1000 - 2500 Гц калибратор является :а; имое значение тока, гачение установленного поддиапазона | |
Питание от сети переменного тока:
|
- напряжение, В; - частота, Гц Потребляемая мощность, В-А, не более Диапазон температур рабочих условий применения,0 С Степень защиты оболочки по ГОСТ 14254-96 Габаритные размеры, мм, не более Масса, кг, не более Средняя наработка на отказ, ч, не менее |
230 ±23 50 ± 0,5 600 от плюс 5 до плюс 40 IP20 540,5x465x184,5 20 15000 ч |
Знак утверждения типа
Знак Утверждения типа наносится на переднюю панель калибраторов методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
|
Обозначение |
Наименование, тип |
Количество на комплект |
Примечание |
|
УП1ЯИ.411648.004 |
Калибратор универсальный Н4-201 с принадлежностями и ЗИП |
1 | |
|
УШЯИ.411648.004 РЭ |
Руководство по эксплуатации |
1 | |
|
УШЯИ.411648.004 МП (МРБ МП.2357-2013) |
Методика поверки |
1 | |
|
УШЯИ.305642.224 |
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”;
ГОСТ 12.2.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования”;
ТУ BY 100039847.124-2013 “Калибратор универсальный Н4-201”. Технические условия;
УП1ЯИ.411648.004 МП (МРБ МП. 2357- 2013) “Калибратор универсальный Н4-201’’Методика поверки.
Заключение
Калибраторы универсальные Н4-201 соответствуют требованиям ГОСТ 22261-94, ГОСТ 12.2.091-2002 и ТУ BY 100039847.124-2013.
Межповерочный интервал - не более 12 месяцев (для калибраторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр испытаний средств измерений и техники «БелГИМ».
Республика Беларусь г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
