Трансформаторы напряжения НОЛ-НТЗ-6; НОЛ-НТЗ-10; НОЛ-НТЗ-20; НОЛ-НТЗ-35; НОЛП-НТЗ-6; НОЛП-НТЗ-10; НОЛП-НТЗ-20; НОЛП-НТЗ-35

Назначение

Трансформаторы напряжения НОЛ-НТЗ-6; НОЛ-НТЗ-Ю; НОЛ-НТЗ-20; НОЛ-НТЗ-35; НОЛП-НТЗ-6; НОЛП-НТЗ-Ю; НОЛП-НТЗ-20; НОЛП-НТЗ-35 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения от 6 до 35 кВ.

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения НОЛ(П)-НТЗ - незаземляемые, однофазные, электромагнитные, с литой изоляцией.

Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и вторичных (одна или две), который залит компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также формирующим корпус трансформатора.

Трансформаторы выпускаются в ряде модификаций, отличающихся рабочим напряжением, габаритами и массой.

Высоковольтные выводы «А» и «X» первичной обмотки трансформаторов модификаций НОЛ-НТЗ-6, НОЛ-НТЗ-Ю, НОЛ-НТЗ-20, НОЛ-НТЗ-35 расположены в верхней части корпуса и выполнены в виде контактов под болты Ml 0.

Высоковольтные выводы «А» и «X» первичной обмотки трансформаторов модификаций НОЛП-НТЗ-6, НОЛП-НТЗ-10, НОЛП-НТЗ-20, НОЛП-НТЗ-35 выполнены в виде защитного предохранительного устройства с плавкой вставкой. Корпус предохранительного устройства литой из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту плавкой вставки от механических и климатических воздействий. Плавкая вставка представляет собой предохранитель фирмы SIBA.

Выводы вторичных обмоток трансформаторов выполнены в виде винтов Мб и расположены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой.

На опорной поверхности трансформатора имеются четыре втулки с резьбой Ml2, предназначенные для крепления трансформатора в ячейке комплектного распределительного устройства или на месте установки, а также для заземления при установке трансформатора без плиты.

На узкой боковой стенке корпуса трансформаторов размещена табличка технических данных.

Трансформаторы предназначены для установки в комплектные распределительные ^ефойсчва (КРУ) и другие электроустановки и являются комплектующими изделиями.

Рабочее положение трансформаторов в прос транстве - любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

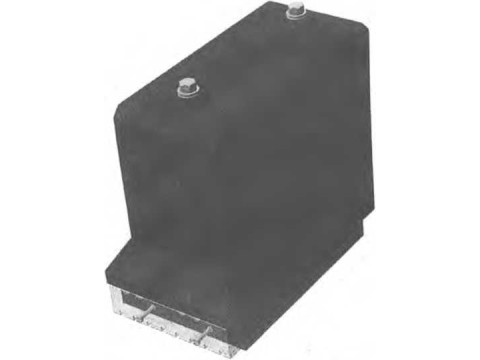

Трансформатор напряжения НОЛ-НТЗ

Трансформатор напряжения НОЛП-НТЗ

Технические характеристики

Таблица 1 - Характеристики трансформаторов напряжения НОЛ(П)-НТЗ

Знак утверждения тина

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность

Поверка

осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».

Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (НЛЛ-35) (кл. т. 0,1), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.

Нормативные документы

I. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.

2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.

3. ТУ 3414-005-30425794-2012 Трансформаторы напряжения НОЛ-НТЗ-6; НОЛ-НТЗ-Ю; НОЛ-НТЗ-20; НОЛ-НТЗ-35; НОЛП-НТЗ-6; НОЛП-НТЗ-Ю; НОЛП-НТЗ-20; НОЛП-НТЗ-35. Технические условия.

Рекомендации к применению

- «осуществление торговли и товарообменных операций...»;

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
