Трансформаторы напряжения однофазные емкостные маслонаполненные серии TYD

Назначение

Трансформаторы напряжения однофазные емкостные маслонаполненные серии TYD (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения, учета электроэнергии и релейной защиты.

Описание

Принцип действия трансформаторов основан на преобразовании измеряемых напряжений с помощью емкостного делителя и электромагнитного блока, в напряжения, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.

Трансформаторы изготавливаются в следующих модификациях TYD 35, TYD ПО. Трансформаторы состоят из емкостного делителя и электромагнитного блока. Емкостной делитель представляет собой один или несколько последовательно соединенных конденсаторов, связанных с первичной обмоткой (вверху трансформатора) и с электромагнитным блоком (внизу трансформатора). Электромагнитный блок состоит из промежуточного трансформатора, компенсирующего реактора и демпфера, которые размещены в заполненном трансформаторным маслом баке. Бак имеет смотровое окно и клапан, необходимый для слива, заполнения и снятия проб масла. Смотровое окно позволяет контролировать уровень масла в трансформаторе. Вторичные выводы выведены в клеммную коробку, расположенную на электромагнитном блоке.

Основание трансформатора имеет элементы крепления трансформатора на месте эксплуатации.

Внешний вид трансформаторов приведен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

Пример обозначения трансформаторов напряжения однофазных емкостных маслонаполненных серии TYD: TYD 35. TYD 110

Степень загрязнения (для загрязненной атмосферы)

Емкость делителя, мкФ

Номинальное фазное напряжение первичной обмотки. кВ

Конструктивное исполнение

(с емкостным делителем)

Трансформатор напряжения

TYD35

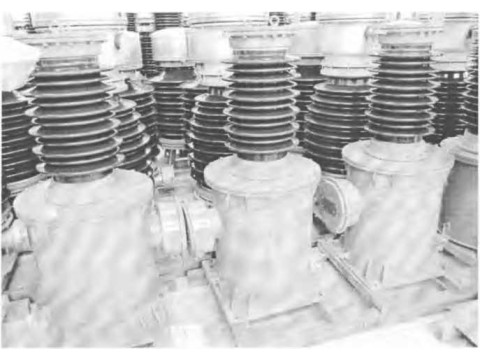

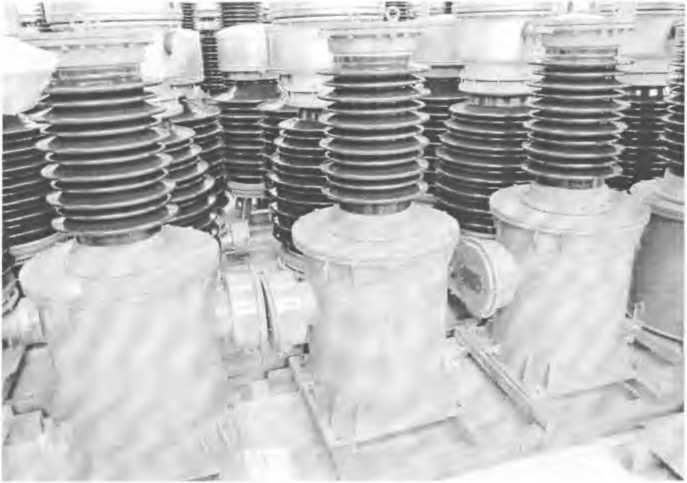

Рисунок 1 Внешний вид трансформаторов напряжения однофазных емкостных маслонаполненных серии TYD 35

TYD 110

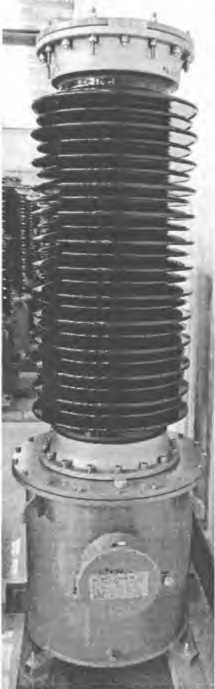

Рисунок 2 Внешний вид трансформаторов напряжения однофазных емкостных маслонаполненных серии TYD 110

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Классы точности по ГОСТ 1983-2001 (МЭК 60044-2)

0,2; 0.5; ЗР

0,2; 0,5; ЗР

35/л/3 ИО/з/З

- TYD 35

- TYD ПО

Номинальное напряжение первичной обмотки, кВ

- TYD 35

- TYD НО

Наибольшее рабочее напряжение. кВ

40,5

126

50

100/л/З; 100/3

100/V3; 100

1000

1000 от 1 до 4

- TYD 35

- TYD НО

Номинальная частота переменного тока, Гц

Номинальное напряжение основной вторичной обмотки. В

- TYD 35

-TYD ПО

Предельная мощность, В-А

- TYD 35

- TYD НО

Количество вторичных обмоток

Пределы допускаемых погрешностей вторичных обмоток для измерений и учета Таблица 1

Пределы допускаемых погрешностей вторичных обмоток для защиты

Т аблица 2___________________________________________________

Рабочие условия эксплуатации: для TYD 35

от минус 45 °C до плюс 40 °C 98 % при температуре 25 °C

от минус 45 °C до плюс 40 °C

98 % при температуре 25 °C

1550 х 815 х 815

2080x815 x815

510

670

- температура окружающего воздуха

- относительная влажность

для TYD 110

- температура окружающего воздуха

- относительная влажность

Габаритные размеры, мм, не более

- TYD 35

-TYD110

Масса, кг, не более

- TYD 35

- TYD 110

Знак утверждения типа

Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

Дая дорюто*

1 Трансформатор напряжения                                               1 шт.;

2 Комплект крепежных деталей (по отдельному заказу)                        1 шт.;

Техническая документация фирмы "Dalian North Instruments Transformer Group Co., Ltd." (Китай).

Государстебнный реестр средств измерений Реаг/бяики Беларусь

Заключение

Трансформаторы напряжения однофазные емкостные маслонаполненные серии TYD соответствуют требованиям ГОСТ 1983-2001, технической документации фирмы "Dalian North Instruments Transformer Group Co., Ltd." (Китай).

Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. Республика Беларусь г. Минск, Старовиленский тракт, д. 93,

Тел. (017) 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
