Трансформаторы тока однофазные маслонаполненные серии LB

Назначение

Трансформаторы тока однофазные маслонаполненные серии LB (далее трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения, учета электроэнергии и релейной защиты.

Описание

Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.

Трансформаторы тока однофазные маслонаполненные серии являются однофазными трансформаторами с бумажно-масляной изоляцией и фарфоровой оболочкой.

Трансформаторы изготавливаются в следующих модификациях LB6-35 и LB7-110 отличающихся рабочим напряжением, конструкцией крепления, количеством обмоток, габаритными размерами, массой и выполнены для наружной установки.

Трансформаторы LB6-35 имеют односекционную многовитковую первичную обмотку, а трансформаторы LB7-110 имеют двухсекционную многовитковую первичную обмотку, выводы которой могут быть соединены последовательно или параллельно. При параллельном соединении секций первичной обмотки значение номинального первичного тока увеличивается в два раза. Первичная и вторичные обмотки трансформаторов погружены в бак с маслом. Верхняя часть бака закрыта герметичным сильфоном из нержавеющей стали со смотровым окном, позволяющим контролировать уровень масла при изменении температуры окружающей среды. В нижней части бака установлен дренажный клапан, необходимый для слива, заполнения и снятия проб масла. Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением.

Выводы вторичных обмоток расположены в клеммной коробке, закрепленной в нижней части у основания трансформатора. Основание трансформатора имеет элемен^й^ЭйрВ^ления трансформатора на месте эксплуатации.                                  /■/

Внешний вид трансформаторов приведен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

Пример обозначения трансформаторов тока однофазных маслонаполненных LB6-35, LB7-110:

LB6 - 35 (GY) (ТА, TH) (Wl, W2, W3)

7 - 110

----- Степень загрязнения

Климатическое исполнение

(ТА - сухие тропики, TH — влажные тропики)

---------------------- Высокогорное исполнение

-------------------------- Номинальное рабочее напряжение, кВ

------------------------------- Обозначение трансформатора по

классификатору фирмы

----------------------------------- Трансформатор тока

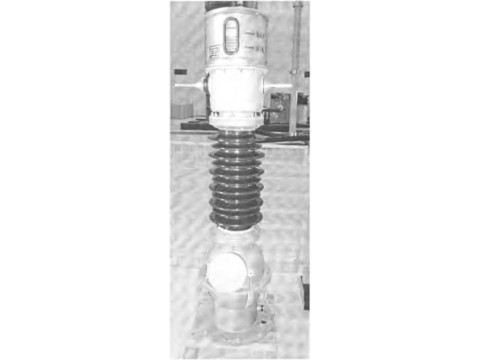

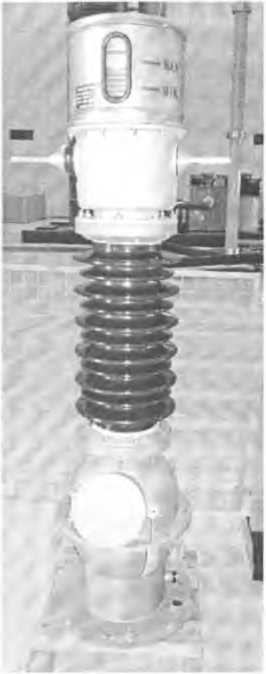

LB6-35

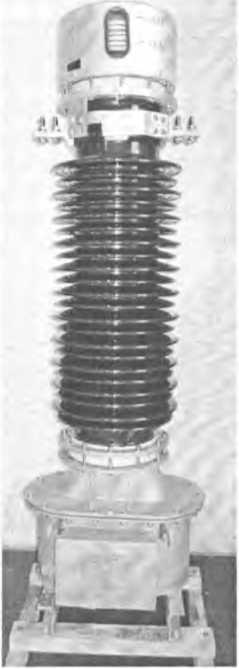

LB7-110

Рисунок 1 Внешний вид трансформаторов тока однофазных маслонаполненные серии LB

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по ГОСТ 7746-2001:

- обмотки для измерений

- обмотки для защиты

Номинальное рабочее напряжение, кВ

- LB6-35

-LB7-110

Наибольшее рабочее напряжение, кВ

- LB6-35

-LB7-110

Номинальный первичный ток IiHOm, А

- LB6-35

-LB7-110:

а) для последовательного соединения секций первичной обмотки

б) для параллельного соединения секций первичной обмотки

0,2; 0,2S; 0,5; 0,5S

5Р; ЮР

35

110

40,5

126

5А; 10 А; 15 А; 20 А; 30 А; 40 А; 50 А;

75 А; 80 А; 100 А; 150 А; 200 А; 300 А;

400 А; 500 А; 600 А; 750 А; 800 А;

1000 А; 1200 А; 1500 А;2000 А.

30 А; 50 А; 75 А; 80 А; 100 А; 150 А;

200 А; 300 А; 400 А; 500 А; 600 А;

750 А; 800 А; 1000 А.

100 А; 150 А; 200 А; 300 А; 400 А;

600 А; 800 А; 1000 А; 1200 А; 1500 А;

2000 А.

Номинальный вторичный ток, Тгном, А (LB6-35, LBJ7-110)

Номинальная вторичная нагрузка S2hom

с коэффициентом мощности cos ср = 0,8, В-А

- LB6-35

-LB7-110

Коэффициент безопасности вторичных обмоток для измерений (LB6-35, LB7-110)

Предельная кратность вторичных обмоток защиты (LB6-35, LB7-110)

Количество вторичных обмоток

1, 5

15; 20; 25; 30; 50; 60; 75; 100

15; 20; 25; 30; 50; 60; 75; 100

от 5 до 10

от 5 до 45

от 1 до 8

Пределы допускаемых погрешностей вторичных обмоток для измерений и учета

Таблица 1          _____________________________________________________

Продолжение таблицы 1

Пределы допускаемых погрешностей вторичных обмоток для защиты

Таблица 2              _____________________________________

Рабочие условия эксплуатации: для LB6-35

- температура окружающего воздуха

- относительная влажность

для LB7-110

- температура окружающего воздуха

- относительная влажность

Габаритные размеры, мм, не более

- LB6-35

-LB7-110

Масса, кг, не более

- LB6-35

-LB7-110

от минус 45 °C до плюс до 40 °C

98 % при температуре 25 °C

от минус 45 °C до плюс до 40 °C

98 % при температуре 25 °C

1865 x708x 548

2770 х 825 х 550

380

845

Знак утверждения типа

Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

1 Трансформатор тока

2 Комплект крепежных деталей (по отдельному заказу)

3 Паспорт

1 шт.;

1 шт.;

1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Dalian North Instruments Transformer Group Co., Ltd. (Китай).

Заключение

Трансформаторы тока соответствуют требованиям ГОСТ 7746-2001, технической документации фирмы "Dalian North Instruments Transformer Group Co., Ltd." (Китай).

Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
