Трансформаторы напряжения однофазные индуктивные маслонаполненные серии JD

Назначение

Трансформаторы напряжения однофазные индуктивные маслонаполненные серии JD (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения, учета электроэнергии и релейной защиты.

Описание

Принцип действия трансформаторов основан на преобразовании измеряемых напряжений, протекающих по первичной обмотке, в напряжения, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.

Трансформаторы изготавливаются в следующих модификациях JDX6-35, JDCF-110.

Трансформаторы JDCF-110 имеют каскадную конструкцию, в которой первичная обмотка представлена двумя секциями (каскадом) и размещена на двухстержневом магнитопроводе. Каждая секция первичной обмотки представляет собой многослойную катушку с бумажной изоляцией. В верхней части магнитопровода расположена первая секция первичной обмотки и выравнивающая обмотка, в нижней части - вторичные обмотки, вторая секция первичной обмотки и выравнивающая обмотка. Каскад собирается на опоре и помещается в фарфоровую крышку-изолятор, заполняемую трансформаторным маслом. Трансформаторы JDX6-35 в отличие от JDCF-110 имеют только одну секцию. Вторичные выводы выведены в клеммную коробку. Верхняя часть бака закрыта герметичным сильфоном из нержавеющей стали со смотровым окном, позволяющим контролировать уровень масла при изменении температуры окружающей среды. В нижней части бака установлен дренажный клапан, необходимый для слива, заполнения и снятия проб масла.

Основание трансформатора имеет элементы крепления трансформатора на месте эксплуатации.

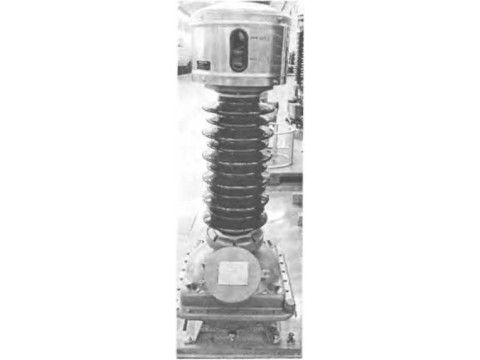

Внешний вид трансформаторов приведен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) указано в приложениг^^Т^

Пример обозначения трансформаторов напряжения однофазных индуктивных маслонаполненных серии JD (JDX6-35, JDCF-110)

J D С F 110 (GY) (ТА, TH) (Wl, W2, W3)

Степень загрязнения

Климатическое исполнение

(ТА - сухие тропики, TH - влажные тропики)

Высокогорное исполнение

Номинальное напряжение первичной

обмотки, кВ

Разделены обмотки измерительные и для защиты Тип конструкции - каскадный.

Однофазный

Трансформатор напряжения

DX6 - 35 (GY) (ТА, TH) (W1,W2, W3) I------ Степень загрязнения

Климатическое исполнение (ТА - сухие тропики, TH - влажные тропики) --------------------- Высокогорное исполнение

--------------------------- Номинальное напряжение первичной обмотки, кВ -------------------------------- Обозначение трансформатора по классификатору

фирмы

---------------------------------- С обмоткой остаточного напряжения

(разомкнутого треугольника)

--------------------------------- Однофазный

____________________________________ Трансформатор напряжения

JDX6-35

JDCF-110

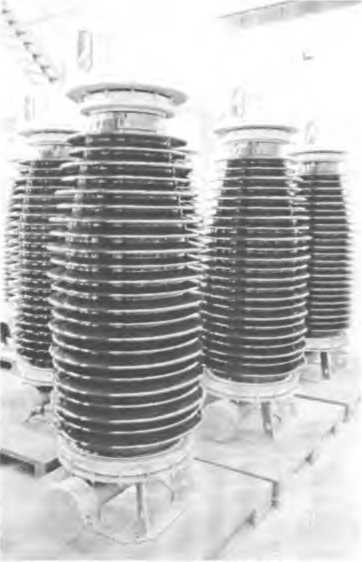

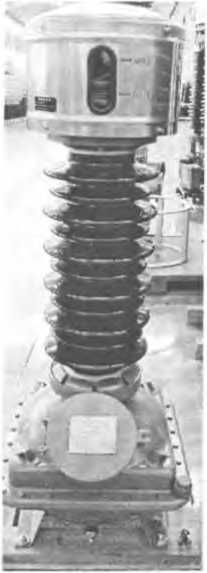

Рисунок 1 Внешний вид трансформаторов напряжения однофазных индуктивных маслонаполненных серии JD

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемых погрешностей вторичных обмоток для измерений и учета Таблица 1

Пределы допускаемых погрешностей вторичных обмоток для защиты

Таблица 2           ________________________________________

Рабочие условия эксплуатации: для JDX6-35

от минус 45 °C до плюс 40 °C 98 % при температуре 25 °C

от минус 45 °C до плюс 40 °C

98 % при температуре 25 °C

1330x490x 550

2070 х 720 х 684

145

720

- температура окружающего воздуха

- относительная влажность

для JDCF-110

- температура окружающего воздуха

- относительная влажность Габаритные размеры, мм, не более

- JDX6-35

- JDCF-110

Масса, кг, не более

- JDX6-35

-JDCF-110

Знак утверждения типа

Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

1 Трансформатор напряжения                                               1 шт.;

2 Комплект крепежных деталей (по отдельному заказу)                        1 шт.;

3 Паспорт                                                                       1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 1983-2001           "Трансформаторы напряжения. Общие технические условия";

ГОСТ 8.216-88            "Государственная система обеспечения единства измерений.

Трансформаторы напряжения. Методика поверки";

Техническая документация фирмы "Dalian North Instruments Transformer (Китай).

Заключение

Трансформаторы напряжения однофазные индуктивные маслонаполненные серии JD соответствуют требованиям ГОСТ 1983-2001, технической документации фирмы "Dalian North Instruments Transformer Group Co., Ltd." (Китай).

Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

Республика Беларусь г. Минск, Старовиленский тракт, д. 93,

Тел.(017)334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
