Преобразователи измерительные цифровые многофункциональные ПЦ6806-03
| Номер в ГРСИ РФ: | РБ 03 13 5086 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "НПП Электромеханика", г. Воронеж |
|
Описание типа РБ 03 13 5086 13 [2013-05-22]
rb-03-13-5086-13_2013-05-22.pdf
|
Скачать |
Преобразователи измерительные цифровые многофункциональные ПЦ6806-03 (далее ПЦ) предназначены для измерения активной и реактивной энергии, как в прямом, так и в обратном направлениях, напряжения и силы переменного тока, активной и реактивной мощности по каждой фазе, частоты сети, выполнения функций телемеханики (телеизмерения, телеуправления, телесигнализации).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5086 13 |
| Наименование | Преобразователи измерительные цифровые многофункциональные ПЦ6806-03 |
| Год регистрации | 2013 |
| Номер сертификата | 8369 |
| Дата регистрации | 2013-02-28 |
| Срок действия | 2017-02-14 |
| Получатель сертификата | ООО "НПП Электромеханика", г. Воронеж, Россия (RU) |
Производитель / Заявитель
ООО "НПП Электромеханика"
Адрес: Ленинский пр-т, д. 160а, г. Воронеж, 394033, а/я 5
Контакты: (473)226-25-91, 223-67-51, sup@npp-em.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по КС141.00.00.000МП. |
| Признание поверки | Первичная при выпуске из производства: Воронежский ЦСМ (номер реестра - №068,шифр поверительного клейма - БМ)(НТК №02-13). |
Поверители
Скачать
|
Описание типа РБ 03 13 5086 13 [2013-05-22]
rb-03-13-5086-13_2013-05-22.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные цифровые многофункциональные ПЦ6806-03 (далее ПЦ) предназначены для измерения активной и реактивной энергии, как в прямом, так и в обратном направлениях, напряжения и силы переменного тока, активной и реактивной мощности по каждой фазе, частоты сети, выполнения функций телемеханики (телеизмерения, телеуправления, телесигнализации).
Описание
Преобразователи могут использоваться в составе автоматизированных систем контроля и учета электроэнергии АСКУЭ и других систем сбора и передачи информации или автономно на субъектах электроэнергетики и потребителях электрической энергии.
Принцип действия основан на измерении и преобразовании входных сигналов напряжения и силы переменного тока в цифровой код с помощью аналого-цифрового преобразователя с последующей математической обработкой микроконтроллером. Аналого-цифровой преобразователь осуществляет выборку аналоговых сигналов для ПЦ6806-03 с частотой 1600 отсчетов в секунду, для ПЦ6806-03М - 64 отсчета за период напряжения сети. Согласование уровней осуществляется посредством трансформаторов тока и резистивных делителей напряжения. Время измерения параметров сети для ПЦ6806-03 составляет 160 мс, для ПЦ6806-03М - 1 период сети. Усреднение измеренных параметров производится методом скользящего среднего для ПЦ6806-03 за 8 периодов измерений, для ПЦ6806-03М - за 10 периодов измерений.
Измерение частоты сети производится посредством измерения периода напряжения одной из фаз.
По вычисленным значениям активной и реактивной мощности формируются импульсы на телеметрических выходах ПЦ.
Результаты расчетов выводятся на жидкокристаллический индикатор, сохраняются в памяти и передаются по гальванически изолированным интерфейсам связи RS-485. Микроконтроллер выполняет анализ состояния входов телесигнализации и управляет выходами телеуправления. По быстродействию ПЦ соответствует группе 1, по достоверности - категории 1 по ГОСТ 26.205-88.
Питание ПЦ осуществляется от измерительных цепей напряжения и/или от отдельного источника напряжения.
ПЦ выпускаются в исполнениях, приведенных в таблице 1.
Таблица 1
|
Обозначение исполнений |
Номинальные значения входных сигналов |
Мощность |
Постоянная ПЦ, имп./(кВт-ч), (имп./(квар-ч) |
Схема подключения | ||
|
Ток, А |
Напряжение, В |
Активная, Вт |
Реактивная, вар | |||
|
ПЦ6806-03(М)/1Х |
3x1 |
3x57,7 |
3x57,7 |
3x57,7 |
40000 |
Четырёхпроводная линия (звезда) |
|
ПЦ6806-03(М)/2Х |
2x1 |
2x100 |
2x100 |
2x100 |
40000 |
Трёхпроводная линия |
|
ПЦ68О6-ОЗ(М)/ЗХ |
3x5 |
3x57,7 |
3x288,5 |
3x288,5 |
10000 |
Четырёхпроводная линия (звезда) |
|
ПЦ6806-03(М)/4Х |
2x5 |
2x100 |
2x500 |
2x500 |
10000 |
Трёхпроводная линия |
|
ПЦ6806-03(М)/5Х |
3x5 |
3x220 |
3x1100 |
3x1100 |
10000 |
Четырёхпроводная линия (звезда) |
Примечание - Максимальное значение тока 1макс равно 1,5 номинального, максимальное зна-чение напряжения Цмакс равно 1,2 номинального. '
Структура условного обозначения ПЦ приведена на рисунке 1.
П Ц 6 8 0 6-03/XX.
Вид питания:
1 - -80... 260 В ; — 1 00..,300 В . <
2 - универсальное питание
-------И сполнение (см. таблицу 1.1)
--------М одификация ПЦ6806 - 03; -ОЗМ
Рисунок 1
Примечание - При универсальном питании ПЦ6806-03 работает при наличии напряжения в измерительных цепях, и/или на входе питания.
Общие функции:
- измерение силы тока, фазного напряжения по каждой фазе сети и линейных напряжений; активной и реактивной мощности по каждой фазе сети;
- вычисление напряжения переменного тока нулевой последовательности, силы переменного тока нулевой последовательности;
- накопление (подсчет) активной и реактивной энергии как в прямом, так и в обратном направлениях;
- измерение частоты сети;
- функции телеуправления и телесигнализации;
- включение выходов телеуправления в случае выхода измеряемых параметров за установленные пределы, при появлении сигнала на входах телесигнализации или по команде с верхнего уровня;
- индикация измеренных и вычисленных параметров на встроенном цифровом индикаторе;
- передача результатов измерений по гальванически изолированным интерфейсам связи RS-485;
- подсчет количества импульсов, поступивших на входы телесигнализации ТС1 и ТС2.
ПЦ6806-03М выполняют дополнительно к общим следующие функции:
- отсчет и индикацию текущего времени;
- присвоение метки времени измерениям параметров сети;
- автоматический переход на летнее/зимнее время (с возможностью отключения данной функции);
- архивирование событий с метками времени (журнал профилей, журнал вкл/выкл и журнал событий).
Программное обеспечение
ПЦ поддерживает следующие протоколы обмена данными:
- по ГОСТ Р МЭК-870-5-1-95 (формат FT3);
- Modbus RTU.
Описания протоколов обмена данными находятся на компакт-диске, входящем в комплект поставки ПЦ, и на сайте предприятия-изготовителя www.npp-em.ru.
Во время эксплуатации ПЦ возможно переключение с одного протокола обмена на другой.
Для проверки работоспособности и конфигурации ПЦ могут быть использованы ПО «Extrasensor» и ПО «EMDeviceCenter», входящие в комплект поставки.
ПО «Extrasensor» и ПО «EMDeviceCenter» представляют собой сервисные программы, которые принимают и отображают измеренные данные, реализованные в виде файлов операционной системы. ПО «Extrasensor» использует протокол обмена данными стандарта МЭК-870-5-1-95 формата FT3, ПО «EMDeviceCenter» использует протокол обмена данными Modbus RTU.
Для конфигурирования и опроса ПЦ возможно применение другого ПО, разработанного
согласно описаниям поддерживаемых протоколов обмена данными. Идентификационные данные ПО отражены в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора про граммного обеспечения |
|
Программное обеспечение преобразователя из-мерительного цифрового многофункционального ПЦ6806-03 |
Исполнение ПЦ6806-03 | |||
|
6806-06 |
— |
Е1С04621 |
Суммирование байтов | |
|
Исполнение |
ПЦ6806-03М | |||
|
6806-05 |
— |
26C1D33D |
Суммирование байтов | |
Программное обеспечение не оказывает влияния на метрологические характеристики.
Защита программного обеспечения ПЦ от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

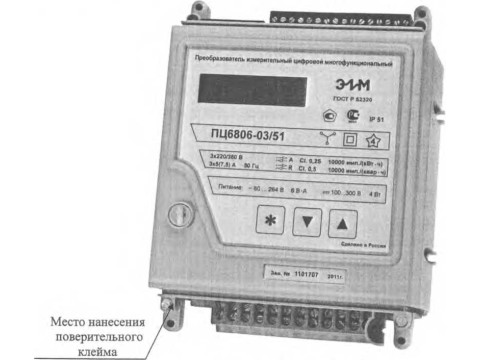

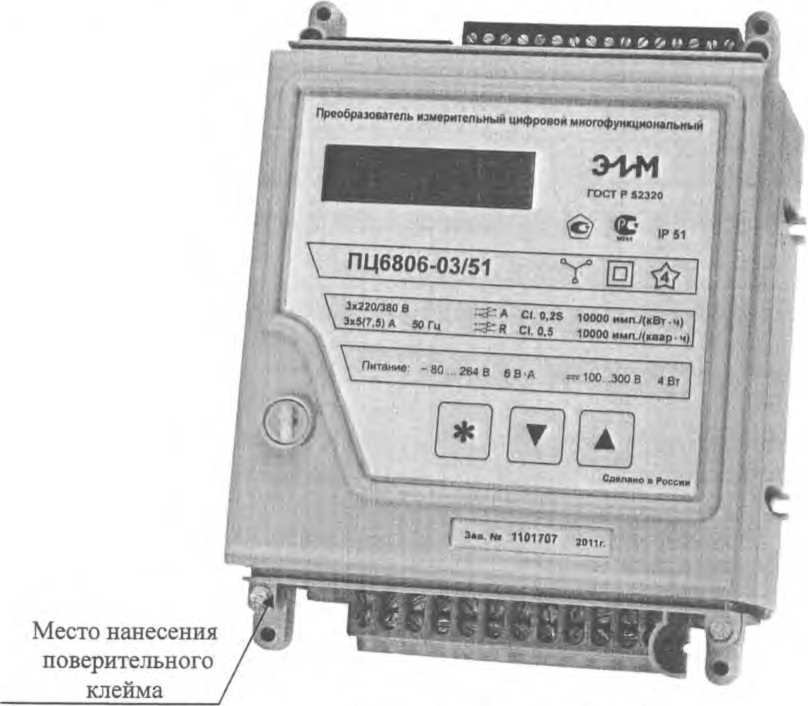

Рисунок 2 - Внешний вид ПЦ
Технические характеристики
Диапазон измерения силы тока от 0,01 1ном до 1макс.
Диапазоны измерения фазного напряжения и линейного напряжения от 0,05 UHOm до UMaKC"
Диапазон измерения частоты должен быть от 45,00 до 55,00 Гц при входном сигнале напряжения в диапазоне от 0,5 до имакс
Диапазон изменения коэффициента мощности cos (р • (sin ср) от минус 1 до плюс 1.
Пределы допускаемой погрешности указаны в таблице 3.
Таблица 3
|
Наименование параметра |
Для ПЦ класса точности 0,2S |
Для ПЦ класса точности 0,5S | |
|
Пределы допускаемой основной относительной погрешности | |||
|
Ток. А | |||
|
0,01 1Ном ~ 0,05 1ном |
±2,0 % |
±2.0 % | |
|
0,05 1Ном — 1макс |
±0,2 % |
±0,5 % | |
|
Фазное напряжение. В | |||
|
0,05 UHoM~ 0.20 UH0M |
±0,5 % |
±1,0% | |
|
0,20 Uhom — Пмакс |
±0,2 % |
±0,5 % | |
|
Линейное напряжение. В |
- | ||
|
0,05 UH0M— 0,20 Uhom |
±0,5 % |
±1,0% | |
|
0.20 Uhom ~ UMaxc |
±0,2 % |
±0,5 % | |
|
Мощность активная, Вт | |||
|
0,20 1Ном— 1макс- 0,80 UHom — UMaKC |
COS(P=1 |
±0,2 % |
±0,5 % |
|
0,0 1 IHOM ~ 0,20 1НОМ» 0,80 Uhom — UMaKC |
±2,0 % |
±2,0 % | |
|
Мощность реактивная, вар | |||
|
0,20 1Ном ~ 1макс, 0,80UHOm — UMaKc |
sirup-! |
±0,5 % |
±0,5 % |
|
0,01 1ном — 0,20 1ном, 0,80 UHom — UMaKC |
±2,0 % |
±2,0 % | |
|
Пределы допускаемой основной приведенной погрешности | |||
|
Мощность активная, Вт | |||
|
0,01 1НОм 1макс 0,05 Uhom- UMaKC |
-1> coscp<l |
±0,2 % |
±0,5 % |
|
Мощность реактивная, вар | |||
|
0,01 1ном 1макс 0,05 Uhom- UMaKC |
-l>sin<p <1 |
±0,5 % |
±0,5 % |
|
Пределы допускаемой абсолютной погрешности | |||
|
Время внутренних часов (для ПЦ6806-03М). с/сутки |
±0,5 | ||
|
Частота сети, Гц |
±0,01 | ||
|
Примечание - Фазное напряжение измеряют только исполнения ПЦ6806-03(М)/1Х, ПЦ68О6-ОЗ(М)/ЗХ, ПЦ6806-03(М)/5Х. | |||
Температурный коэффициент при измерении силы тока, фазного и линейного напряжений не превышает значений, указанных в таблице 4
Таблица 4
|
Наименование параметра. |
Температурный коэффициент, %/К | |
|
Для ПЦ класса точности 0,2S |
Для ПЦ класса точности 0,5S | |
|
Ток, А | ||
|
0,01 1ном Дакс |
0,01 |
0,03 |
|
Фазное и линейное напряжения, В | ||
|
0,05 Uhom Имакс |
0,01 |
о,оз |
Температурный коэффициент при измерении активной мощности не превышает преде
лов, установленных в таблице 5.
Таблица 5
|
Значение тока |
Коэффициент мощности |
Температурный коэффициент, %/К, | |
|
Класс точности 0,2S |
Класс точности 0,5S | ||
|
0,05 1ном — I — Дах |
1 |
0,01 |
0,03 |
|
0,01 Ihom — I — Imax |
0,5 (при индуктивной нагрузке) |
0,02 |
0,05 |
Температурный коэффициент при измерении реактивной мощности не превышает пре
делов, установленных в таблице 6.
Таблица 6
|
Значение тока |
Коэффициент sin q> (при индук-тивной или емкостной нагрузке) |
Температурный коэффициент, %/К, | |
|
Класс точности 0,5 |
Класс точности 1,0 | ||
|
0,05 1Ном — I — Imax |
1,0 |
0,03 |
0,05 |
|
0,01 Дом — I — Imax |
0,5 |
0,05 |
0,07 |
|
Класс точности по активной энергии ГОСТ Р 52323-2005 Класс точности по реактивной энергии ТУ 4228-016-25744948-2011 ГОСТ Р 52425-2005 |
0,2S; 0,5S 0,5; 1,0 |
Порог чувствительности
0,001 Дом
0,002 1Ном
- при регистрации активной энергии;
- при регистрации реактивной энергии
Пределы допускаемой основной относительной погрешности ПЦ при измерении активной энергии приведены в таблицах 7 и 8. Значения, установленные в таблицах 7 и 8, действительны для каждого направления измерения энергии.
Таблица 7 - Пределы допускаемой основной относительной погрешности при измерении
активной энергии при симметричной нагрузке
|
Значение тока |
Коэффициент мощности |
Пределы погрешности, % | |
|
Класс точности 0,2S |
Класс точности 0,5S | ||
|
0,01 1ном <1 <0,05 Дом |
1,0 |
±0,4 |
±1,0 |
|
0,05 Дом — I < Дакс |
1,0 |
±0,2 |
±0,5 |
|
0,02 Дом < I < 0,1 Дом |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±0,5 |
±1,0 |
|
0,1 Дом < I < Дакс |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±0,3 |
±0,6 |
Таблица 8 - Пределы допускаемой основной относительной погрешности, для многофазных ПЦ с однофазной нагрузкой при симметрии многофазных напряжений, приложенных к цепям напряжения
|
Значение тока |
Коэффициент мощности |
Пределы погрешности, % | |
|
Класс точности 0,2 S |
Класс точности 0,5 S | ||
|
0,05 Гном — I — Гмакс |
1 |
±0,3 |
±0,6 . и |
|
0,1 Гном — I — Гмакс |
0,5 (при индуктивной нагрузке) |
±0,4 |
±1,0 |
Разность между значением погрешности при однофазной нагрузке ПЦ и значением погрешности при симметричной многофазной нагрузке при номинальном токе и коэффициенте мощности, равном единице, не превышает 0,4 и 1,0 % для счетчиков классов точности 0,2S и 0,5S соответственно.
Пределы допускаемой основной относительной погрешности измерения реактивной энергии приведены в таблицах 9 и 10.
Таблица 9 - Пределы допускаемой основной относительной погрешности реактивной энергии_____________ _____
|
Значение тока |
Коэффициент sin (р |
Пределы погрешности, % | |
|
Класс точности 0,5 |
Класс точности 1,0 | ||
|
0,02 ГНОм s, 1 < 0,05 Гном |
1 (при индуктивной нагрузке) |
±1,0 |
±1,5 |
|
0,05 ГНом — I — Гмакс |
1 (при индуктивной нагрузке) |
±0,5 |
±1,0 |
|
0,05 ГНОМ Si: 1 < 0,10 Гном |
0,5 (при индуктивной нагрузке) |
±1,0 |
±1,5 |
|
0,10 Гном — I — Гмакс |
0,5 (при индуктивной нагрузке) |
±0,6 |
±1,0 |
|
0,10 Гном — I — Гмакс |
0,25 (при емкостной нагрузке) |
±1,0 |
±1,5 |
Таблица 10 - Пределы допускаемой основной относительной погрешности реактивной энергии для многофазных ПЦ с однофазной нагрузкой при симметрии многофазных напряжений, приложенных к цепям напряжения________________________________________
|
Значение тока |
Коэффициент sin ср (при индук-тивной или емкостной нагрузке) |
Пределы погрешности, % | |
|
Класс точности 0,5 |
Класс точности 1,0 | ||
|
0,05 Гном — I — Гмакс |
1 |
±0,6 |
±1,5 |
|
0,1 Гном ± 1 < Гмакс |
0,5 |
±1,0 |
±1,5 |
Разность между значением погрешности при однофазной нагрузке ПЦ и значением погрешности при симметричной многофазной нагрузке при номинальном токе и коэффициенте мощности, равном единице, не превышает 1 и 2,5 % для счетчиков классов точности 0,5 и 1 соответственно.
Пределы допускаемой дополнительной относительной погрешности измерения активной энергии, вызываемой изменением влияющих величин по отношению к нормальным условиям, не превышают пределов, указанных в таблице 11.
Таблица 11
|
Влияющая величина |
Значение тока (симметричная нагрузка) |
Коэффициент мощности |
Класс точности | |
|
0,2S |
0,5S | |||
|
1 |
2 |
3 |
4 |
5 |
|
Изменение температуры окружающего воздуха |
0,05 Гном — I — Гмакс |
1,0 |
Средний температурный коэффициент, %/К | |
|
0,01 |
0,03 | |||
|
0,10 Гном — I — Гмакс |
0,5 (при индуктивной нагрузке) |
0,02 |
0,05 | |
|
1 |
2 |
3 ' |
4 |
5 |
|
Изменение напряжения измерительной цепи в пределах ±10 % ° |
0,05 1ном — I — 1макс |
1,0 |
Пределы доп погрепп 0,10 |
олнительной юсти, % 0,20 . |
|
0,10 1ном — I — 1макс |
0,5 (при индуктивной нагрузке) |
0,20 |
0,40 | |
|
Изменение частоты в пределах ±2 % |
0,05 1ном — I — Тмакс |
1,0 |
0,10 |
0,20 |
|
0,10 1НОм — I — 1макс |
0,5 (при индуктивной нагрузке) | |||
|
Обратный порядок следования фаз |
0,1 1ном |
1,0 |
0,05 |
0,10 |
|
Несимметрия напряжения |
1ном |
0,50 |
1,00 | |
|
Вспомогательное напряжение ±15 % от номинального |
0,01 1ном |
0,05 |
0,10 | |
|
Гармоники в цепях тока и напряжения |
0,50 Imax |
0,40 |
0,50 | |
|
Субгармоники в цепи переменного тока |
0,50 1ном |
0,60 |
1,50 | |
|
Постоянная магнитная индукция внешнего происхождения |
1ном |
2,00 | ||
|
Магнитная индукция внешнего происхождения 0,5 мТл |
0,50 |
1,00 | ||
|
Радиочастотные электромагнитные поля |
1,00 |
2,00 | ||
|
Кондуктивные помехи, наводимые радиочастотными полями | ||||
|
Наносекундные импульсные помехи | ||||
|
Устойчивость к колебательным затухающим помехам | ||||
Пределы допускаемой дополнительной относительной погрешности измерения реактивной энергии, вызываемой изменением влияющих величин по отношению к нормальным условиям, не превышают пределов, указанных в таблице 12.
Таблица 12
|
Влияющая величина |
Значение тока (симметричная нагрузка) |
Коэффициент sin (р (при индуктивной или емкостной нагрузке) |
Класс точности | |
|
0,5 |
1,0 | |||
|
1 |
2 |
3 |
4 |
5 |
|
Изменение температуры окружающего воздуха |
0,05 Тном — I — 1макс |
1,0 |
Средний температурный коэффициент, %/К | |
|
0,03 |
0,05 | |||
|
0,10 Тном — I — Тмакс |
0,5 |
0,05 |
0,07 | |
|
1 |
2 |
3 |
4 |
5 |
|
Изменение напряжения измерительной цепи в пределах ±10 %” |
0,02 1ном — I — 1макс |
1,0 |
Пределы д ной погре 0,4 |
ополнитель-шности, % 0,7 |
|
0,05 1ном — I — 1макс |
0,5 |
0,5 |
1,0 | |
|
Изменение частоты в пределах ±2 % |
0,02 1ном — I — 1макс |
1 |
0,8 |
1,5 |
|
0,05 1ном — I — 1макс |
0,5 |
0,8 |
1,5 - | |
|
Постоянная магнитная индукция внешнего происхождения |
1ном |
1 |
2,0 |
2,0 |
|
1. Магнитная индукция внешнего происхождения 0,5 мТл 2) |
1ном |
1 |
1,0 |
2,0 |
|
Радиочастотные электромагнитные поля |
1ном |
1 |
2,0 |
2,0 |
|
Кондуктивные помехи, наводимые радиочастотными полями |
1ном |
1 |
2,0 |
2,0 - |
|
Наносекундные импульсные помехи |
ЦоМ |
1 |
2,0 |
4,0 |
|
Устойчивость к колебательным затухающим помехам |
1ном |
1 |
2,0 |
2,0 |
Технические характеристики указаны в таблице 13.
Таблица 13
|
Наименование характеристик |
Значения |
|
Полная мощность, потребляемая каждой последовательной цепью ПЦ при номинальном значении силы тока и номинальном значении частоты, В-А, не более |
0,1 |
|
Полная мощность, потребляемая каждой параллельной цепью ПЦ при номинальном значении напряжения и номинальном значении частоты, В-А, не более - для ПЦ с питанием от измерительной цепи; - для ПЦ с питанием от сети напряжением постоянного и пере менного тока, при универсальном питании |
3 0,3 |
|
Скорость передачи данных по интерфейсу связи RS-485, бит/с |
1200,2400,4800, 9600, 19200,38400, 57600, 115200 |
|
Полная потребляемая мощность ПЦ, В А, не более Вт, не более |
6 4 |
|
Параметры выхода канала телеуправления - ток, мА - напряжение, В |
0-120 ~0-264 -0-380 В |
|
Габаритные размеры, мм, не более |
157x120x92 |
|
Масса, кг, не более |
1,2 |
|
Степень защиты ПЦ по ГОСТ 14254-96 |
IP 51 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет |
30 |
Условия эксплуатации ПЦ указаны в таблице 14.
Таблица 14
|
Наименование параметра |
Значение параметра |
|
Температура окружающего воздуха, °C |
От минус 30 до плюс 55 |
|
Относительная влажность при температуре 35 °C и более низких температурах без конденсации влаги; % |
до 90 % |
|
Атмосферное давление, кПа |
От 60,0 до 106,7 кПа |
|
Параметры питания: - от цепи питания (напряжение переменного тока), В - частота, Гц - от цепи питания (напряжение постоянного тока), В - от измерительной цепи, В |
От 80 до 264 От 49 до 51 От 100 до 300 От 0,8 до 1,2UHOM |
Знак утверждения типа
Наносится на маркировочную табличку передней панели ПЦ методом трафаретной печати, на титульные листы эксплуатационных документов - типографским способом.
Комплектность
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
КС 141.00.00.000СБ |
ПЦ |
1 шт. | |
|
Элемент питания литиевый, напряжение 3 В |
Установлен внутри ПЦ 6806-03М | ||
|
КС 141.00.00.000ПС |
Паспорт |
1 экз. | |
|
КС 141.00.00.000РЭ |
Руководство по эксплуатации |
1 ком-пакт-диск |
1) . На партию, но не менее 1 экз. на 10ПЦ в один адрес; 2) . Документы представлены на сайте ООО «НПП Электромеханика» www.npp-em.ru |
|
КС 141.00.00.000МП |
Методика поверки | ||
|
Описания протоколов обмена данными | |||
|
Программное обеспечение | |||
|
Инструкции по работе с программным обеспечением |
Поверка
осуществляется в соответствии с документом по поверке «Преобразователи измерительные цифровые многофункциональные ПЦ6806-03. Методика поверки. КС 141.00.00.000МП» Перечень основных средств поверки (эталонов):
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1К-02», номинальные фазные напряжения, UH , 60, 120, 240 В; ПГ ± [о,О1 + 0,005• |((7Н/77)-1|] %; номинальные токи, 1Н, 0,05; 0,10; 0,25; 0,5; 1,0; 2,5; 5,0; 10,0; 50,0 А, ПГ ±[0,01 + 0,005-|(7н/7)-1|] % для 1Н от 0,1 до 50АиПГ± [0,01 + 0,01 ■ |(7„/7)-1|] % для 7Н от 0,05 до 0,1 А; ПГ ± [о,015 + 0,005 • |(Р„ / Р) -1|] %; ПГ ± [о,ОЗ + 0,01 • |(2„ / 0) -1|] %; частота от 40 до 70 Гц, ПГ ±0,003 Гц;
- источник переменного тока и напряжения трехфазный программируемый«Энергоформа 3.3», действующее значение первой гармоники от.20 до 264 В; действующее значение первой гармоники тока от 0,005 до 7,7 А.
Сведения о методах измерений
Методы измерений изложены в руководстве по эксплуатации КС 141.00.00.000РЭ «Руководство по эксплуатации. Преобразователи измерительные цифровые многофункциональные ПЦ6806-03».
Нормативные документы
ГОСТ Р 52320-2005 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;
ГОСТ Р 52323-2005 Аппаратура для измерения электрической энергии переменного дока. Частные требования. Часть 22.Статические счетчики активной энергии классов точности 0,2 S и 0,5 S;
ГОСТ Р 52425-2005 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23.Статические счетчики реактивной энергии;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Рекомендации к применению
осуществление торговли и товарообменных операций.
Смотрите также
