Регистраторы параметров подъемной установки РПУ-03.х

Назначение

Регистраторы параметров подъемной установки РПУ-ОЗ.х предназначены для непрерывного измерения и контроля основных параметров работы шахтной подъемной установки (ШПУ), индикации текущих значений, хранения и предоставления всей получаемой информации.

Наименование «РПУ-ОЗ.х» является общим для типового ряда регистраторов параметров подъемной установки РПУ-03.1, РПУ-03.3, РПУ-03.5, отличающихся набором выполняемых функций и исполнением рабочей станции.

РПУ-ОЗ.х. позволяют:

- контролировать все циклы работы ШПУ;

- следить за статистикой работы ШПУ;

- определять причины возникновения аварийной ситуации;

- контролировать выполнение работ по техническому обслуживанию и ремонту;

контролировать состояние тормозной системы подъемной машины.

Описание

Основными компонентами РПУ-ОЗ.х являются:

- многоканальный программируемый промышленный контроллер (тип WAGO-750 серия) в комплекте с модулями аналого-цифрового ввода и гальванической развязки (рис. 1);

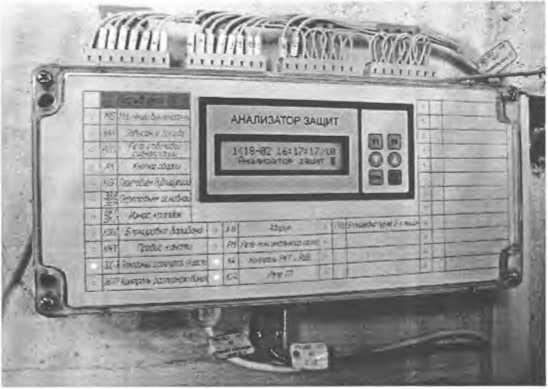

- анализатор защит АнЗ-ОЗ (рис. 2);

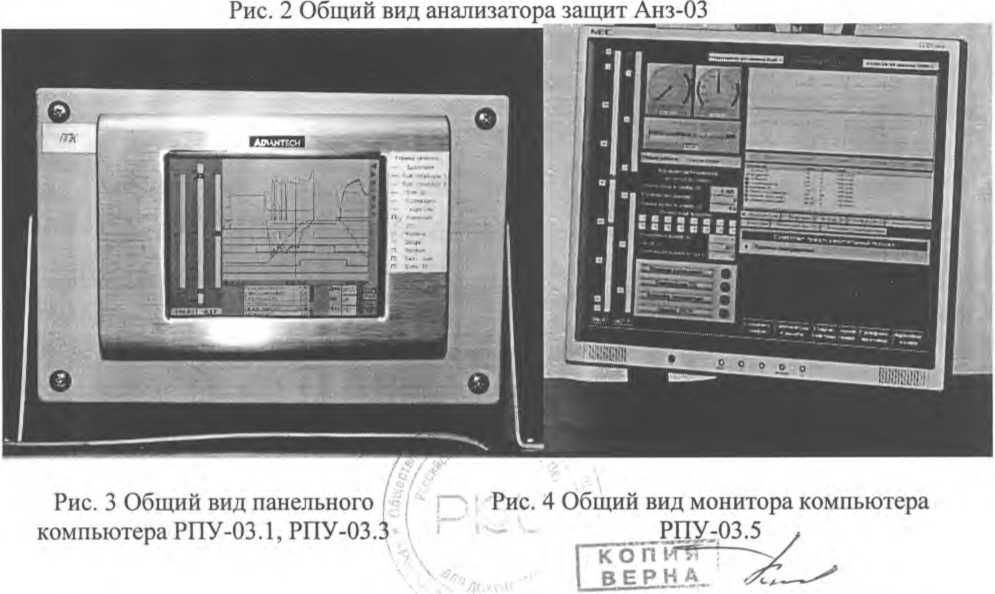

- рабочая станция (для РПУ-03.1, РПУ-03.3) на базе панельного компьютера с сенсорным экраном под управлением операционной системы Microsoft Windows CE.NET (рис. 3);

- рабочая станция (для РПУ-03.5) на базе персонального компьютера в промышленном исполнении с процессором семейства Celeron М (или совместимый) под управлением операционной системы Microsoft Windows ХР Pro и скада-системы Siemens WinCC (рис. 4);

- первичные преобразователи (стандартные токовые шунты (тип 75ШСМ.М, Госре-естр № 40474-09), датчик угла поворота (Posital/Fraba тип OCD (оптические) и MCD (магнитные)), датчик давления (тип Курант Госреестр № 42840-09, Метран-100 Госреестр № 22235-08, Овен ПД100 Госреестр № 47586-11 или Элемер АИР-10 Госреестр № 31654-09), датчики тока (тип LT 500-Т, LT 1000-SI)).

Аналоговые сигналы с первичных преобразователей через нормализующие модули поступают на модули аналогового ввода (4...20) мА, ± 10 В, цифровые сигналы - на модуль интерфейса SSI.

Комплектность измерительных модулей аналого-цифрового ввода и гальванической развязки определяется перечнем параметров для контролируемой ШПУ.

Многоканальный программируемый контроллер обеспечивает сбор, измерение, обработку и передачу данных в рабочую станцию для модификаций РПУ-03.1, РПУ-03.3 по промышленной сети ModBus RTU RS-485, для модификации РПУ-03.5 по ModBus/TCP или ProfiBus DP PC.

Контроллер запрограммирован на:

- опрос измерительных каналов;

- опрос анализатора защит АнЗ-ОЗ;

- синхронизацию времени с ПК рабочей станции и анализатором^ШтьА^ОЗ;

- расчет основных параметров ШПУ.                    Xz J

Визуализация и архивация всей регистрируемой информаци^ рцределение'^арйртных величин и параметров работы ШПУ, передача информации в инфодайиопнутр petb'j копирование информации на съемный диск (USB флэш диск) осуществляете^ программном ,’обеспечением рабочей станции.                   Г“к"сГп ИЙ"? у;\         /у

I ВЕРНА )—     X        '

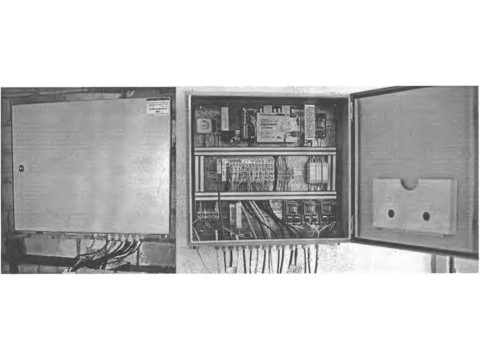

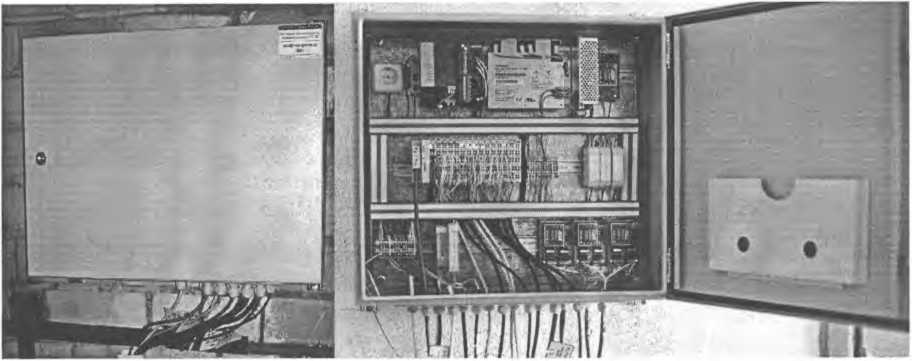

Рис. 1 Общий вид шкафа контроллера

Для обеспечения защиты от несанкционированного доступа блок компьютера рабочей станции (РПУ-03.1 и РПУ-03.3) и шкаф управления (РПУ-03.5) пломбируется. Пломба представляет собой полоску саморазрушающегося клеящегося материала (наклейку), наклеенного таким образом, чтобы не допустить возможности несанкционированного доступа к функциональным элементам. Каждая наклейка имеет уникальный номер.

Программное обеспечение

В комплект поставки регистраторов параметров подъемной установки входит программное обеспечение:

- ПО РПУ-ОЗ.х для РПУ-03.1, РПУ-03.3;

- ПО РПУ-03.5 совместно с пакетом скада-системы Siemens WinCC.

Программное обеспечение РПУ-ОЗ.х обеспечивает:

- вывод информации на экране рабочей станции в виде графиков и мнемосхем в режиме реального времени;

- хранение зарегистрированной информации в энергонезависимой памяти рабочей станции продолжительностью 30 суток;

- возможность просмотра зарегистрированной информации из архива на экране рабочей станции с функциями масштабирования графиков (без остановки процесса регистрации сигналов);

- возможность переноса информации на персональный компьютер с помощью USB флэш диска;

- возможность переноса информации на персональный компьютер по средствам сети Ethernet.

Идентификационные данные ПО представлены в таблицах 1 и 2.

преднаме-

Уровень защиты встроенного программного обеспечения от неп] ренных изменений соответствует уровню «С» по МИ 3286-2010.      /

Метрологические и технические характеристики               А?

Основные метрологические и технические характеристики регистр емной установки РПУ-ОЗ.х приведены в таблице 3.        --— '

копия ВЕРНА

в подъ-

ga о»

Й N Д P

лист № 4

всего листов 8

д.П. Кошкин

Продолжение таблицы 3

Примечания к таблице 3

1. Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды не превышают половины значения основной погрешности.

2. Пределы допускаемой относительной погрешности воспроизведения временных интервалов при графическом изображении измеренного сигнала ±1 %.

3. РПУ-ОЗ.х (РПУ-03.3, РПУ-03.5) обеспечивают расчет скорости движения подъемных сосудов. Погрешность расчета (±2 %) обеспечивается точностью определения положения подъемных сосудов (пг ±1 % относ.) и погрешностью воспроизведения временных интервалов (пг ±1 % относ.).

4. РПУ-ОЗ.х (РПУ-03.3, РПУ-03.5) обеспечивают возможность подключения ИК скорости движения подъемных сосудов с использованием тахогенератора подъемной машины. ИК скорости движения подъемных сосудов для РПУ-03.3 и РПУ-03.5 производится в контрольноинформационном режиме (индикатор) без нормирования основной погрешности измерений.

5. РПУ-ОЗ.х позволяют производить:

- определение массы поднимаемой руды (ИК силы постоянного (переменного) тока) -погрешность не нормируется;

- (РПУ-03.5) контроль напряжений постоянного тока в диапазоне ±20 В в универсальной блочной системы регулирования УБСР - погрешность не нормируется;

- (РПУ-03.5) контроль напряжений постоянного тока в диапазоне ±1000 В в цепях электродвигателя подъемной машины - погрешность не нормируется;

- прием и вывод на экран рабочей станции выходных сигналов первичных преобразователей (4-20) мА - погрешность не нормируется;

- контроль деформации в диапазоне (0-3000) мкм/м с использованием тензорезисторов КФ5П1, 2ФКП, 2ФКРВ с усилителем Signal Amplifier CMJ-CE с выходным сигналом (4-20) мА - погрешность не нормируется;

- контроль состояния контактов цепи предохранительного торможения ТП (определение причин включения предохранительного тормоза) - анализатор защит АнЗ-ОЗ;

- контроль системы автоматического управления подъемной машиной;

- контроль системы шахтной сигнализации ШПУ.

Рабочие условия применения:

от 0 до +40

до 80 (без конденсации влаги при

температуре плюс 35 °C)

127/220/380 В, частотой (50 ± 1) Гц

- 380/600x600x210;

- 340x150x100;

- 300x300x80;

- в соответствии с документацией

- температура окружающего воздуха, °C

- относительная влажность окружающего воздуха, %

- напряжение питания, В

Габаритные размеры (WxDxH), мм

- Шкаф контроллера;

- Анализатор защит;

- Рабочая станция (РПУ-03.1, РПУ-03.3);

- Рабочая станция (РПУ-03.5)

завода-изготовителя

Масса, кг

- Шкаф контроллера;

- 30;

- 5;

- 6;

- в соответствии завода-изготови

- Анализатор защит;

- Рабочая станция (РПУ-03.1, РПУ-03.3);

- Рабочая станция (РПУ-03.5)

ггации

Знак утверждения типа

Знак утверждения типа наносится на титульный лист рук РЭ 4222-001-26596792-2012 типографским способом. г“^о П И

1 ВЕРНAJ

Комплектность

В состав регистраторов параметров подъемной установки входят:

Регистраторы параметров подъемной установки в конфигурации и составе комплекта в соответствии с паспортом.

Руководство по эксплуатации РЭ 4222-002-26596792-2012, Паспорт ПС 4222-002-26596792-2012, Методика поверки МП 4222-002-26596792-2012.

Поверка

осуществляется по документу МП 4222-002-26596792-2012 «Регистраторы параметров подъемной установки РПУ-ОЗ.х. Измерительные каналы. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.

Перечень основного оборудования, применяемого для поверки:

- поверка первичных преобразователей ИК силы постоянного и переменного тока, ИК давления - по нормативно-технической документации на них.

- калибратор-вольтметр универсальный В1 -28:

- дальномер лазерный Stabila LE200, 0,05 - 200 м, ПГ ± 2 мм;

- рулетка ЗОУЗК, 0 - 30 м, Кл. т. 3.

Сведения о методах измерений

Метод измерений приведён в документе РЭ 4222-002-26596792-2012 Регистраторы параметров подъемной установки. Руководство по эксплуатации.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ Р 8.596-2002 «ГСП. Метрологическое обеспечение измерительных систем. Основные положения».

ТУ 4222-002-26596792-2006 «Регистраторы параметров подъемной установки. Технические условия».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопаснрсти- к эксплуатации опасного производственного объекта.
