Термопреобразователи с унифицированным выходным сигналом ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205

Назначение

Термопреобразователи с унифицированным выходным сигналом ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205 (далее - термопреобразователи) предназначены для измерений и преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный токовый сигнал.

Описание

Термопреобразователи состоят из первичного преобразователя и измерительного преобразователя (ИП).

В качестве первичного преобразователя используются термопреобразователи сопротивления (ТС) с номинальными статическими характеристиками преобразования (НСХ) 50М, 100М, 50П, 100П по ГОСТ 6651-2009 и PtlOO DIN 43760, преобразователи термоэлектрические (ТП) с НСХ ТХА (К), ТХК (L) по ГОСТ Р 8.585-2001. ТС преобразует температуру в электрическое сопротивление, ТП - в термоэлектродвижущую силу (т.э.д.с.).

ИП преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый сигнал 0...5 или 4...20 мА. Он выполнен в виде единого конструктивного узла, который устанавливается в головке первичного преобразователя, и залит компаундом.

ИП состоит из стабилизатора напряжения, термометрического моста, источника тока, элементов, обеспечивающих линейность преобразования температуры в ток. В ИП из состава ТХАУ-205(Н), ТХКУ-205 (ТХАУ-205Ех(Н), ТХКУ-205Ех) входит компенсатор температуры «холодного» спая. Для взрывозащищенных термопреобразователей в схеме ИП применяется искрозащитный диодный барьер.

Стабилизатор напряжения обеспечивает питание термометрического моста и прецизионной части источника тока. Изменение температуры вызывает разбаланс моста. Напряжение разбаланса управляет током, который изменяется пропорционально температуре и не зависит от нагрузки. Компенсатор температуры «холодного» спая устраняет влияние температуры окружающей среды на «холодный» спай ТП и, тем самым, на точность преобразования температуры в ток.

В соответствии с ГОСТ 30232-94 и ГОСТ 13384-93 термопреобразователи являются:

• по степени защищенности от электромагнитных помех - повышенной защищенности;

• по зависимости выходного сигнала от преобразуемой температуры - с линейной зависимостью;

• по связи между входными и выходными цепями - с гальванической связью.

РНК

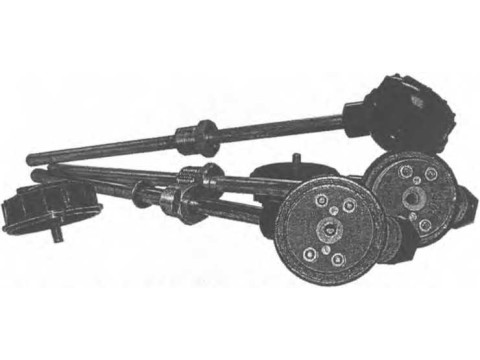

Общий вид термопреобразо

авлен на рисунках 1,2.

соответствии с технической документа-Т иметь монтажные части, отличающи-

Примечание - Терм цией НКГЖ.411521.012,..., Н еся от представленных на рис

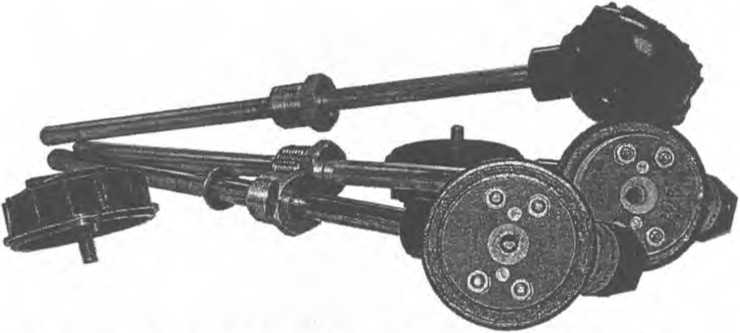

Рисунок 1 - ТСМУ-055, ТСМУ-205(Н), ТСПУ-055, ТСПУ-205(Н), ТХАУ-205(Н), ТХКУ-205, ТСМУ-205Ех(Н), ТСПУ-205Ех(Н), ТХАУ-205Ех(Н), ТХКУ-205Ех

Рисунок 2 - ТСМУ-205(Н), ТСПУ-205(Н), ТХАУ-205(Н), ТХКУ-205, ТСМУ-205Ех(Н), ТСПУ-205Ех(Н), ТХАУ-205Ех(Н), ТХКУ-205Ех

Технические характеристики

Таблица 1 - Основные метрологические характеристики

Примечания

1 * По отдельному заказу.

2 ** Для ТСПУ-205(Н) (ТСПУ-205Ех(Н)).

3 Класс точности термопреобразователей ТСМУ-055, ТСМУ-205(Н), ТСПУ-055, ТСПУ-205(Н) с длиной погружаемо» части 60 мм и верхним пределом измерений температуры 100 °C -1,0.

4 Класс точности термопреобразователей ТСМУ-055, ТСМУ-205(H), ТСПУ-055, ТСПУ-205(H) с длиной погружаемо» части 80 мм и верхним пределом измерений температуры: 100 °C -0,5 и 200 °C -1,0.

5 По требованию потребителя допускается изготовлять термопреобразователи, диапазоны измерений которых отличаются от указанных в графе 3 настоящей таблицы, с интервалом температур, в котором выполняется регламентированная функция первичного преобразователя по измерению.

Пределы допускаемых основных приведенных погрешностей ИП относительно НСХ не превышают для термопреобразователей:

ТСМУ и ТСПУ                                   ±0,25%,

ТХАУ                                          ±0,5 % (±1,0, ±1,5 %),

ТХКУ                                          ±1,0 % (±1,5 %)

при сопротивлении нагрузки RH = 1 кОм для выхода 0.. .5 мА, RH = 0,4 кОм для выхода 4.. .20 мА при напряжении питания (241q^|) В и RH = 2,5 кОм для выхода 0.. .5 мА, RH = 1,0 кОм для выхода 4.. .20 мА при напряжении питания (Зб^®'^) В.

Рабочие условия применения соответствуют группе исполнения ДЗ по ГОСТ Р 52931 -2008:

• температура окружающего воздуха                от минус 50 до плюс 70 °C;

• относительная влажность                        95 % при температуре 35 °C.

Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20 ± 5) °C до любой температуры в пределах рабочих температур на каждые 10 °C изменения температуры не превышает 0,5 предела допускаемой основной погрешности.

Питание термопреобразователей ТСМУ-055, ТСМУ-205(Н), ТСПУ-055, ТСПУ-205(H), ТХАУ-205(Н), ТХКУ-205 осуществляется от источников постоянного тока напряжением (24-О в и™ (36^) в> взрывозащищенных ТСМУ-205Ех(Н), ТСПУ-205Ех(Н), ТХАУ-205Ех(Н), ТХКУ-205Ех - от искробезопасных источников напряжением (24^°д|) В.

Мощность, потребляемая термопреобразователями ТСМУ-055, ТСМУ-205(Н), ТСПУ-055, ТСПУ-205(H), ТХАУ-205(H), ТХКУ-205, не превышает 0,8 Вт, взрывозащищенными термопреобразователями ТСМУ-205Ех(Н), ТСПУ-205Ех(Н), ТХАУ-205Ех(Н), ТХКУ-205Ех - 0,5 Вт.

Длина монтажной и погружаемой частей термопреобразователей соответствует ГОСТ 6651-2009 и ГОСТ 6616-94 и выбирается из ряда:

• 60,80,100,120,160,200,250,320,400,500,630,800,1000,1250,1500,1600 мм для диапа

зонов измерений до 200 °C;

• от 160 до 1500 мм для диапазонов измерений от 200 до 500 °C;

• от 320 до 1500 мм для диапазонов измерений от 500 до 1300 °C.

Габаритные размеры ИП, мм, не более:

• диаметр

• толщина

Масса ИП, не более 0,02 кг.

Масса термопреобразователей, кг, не более:

• для длины монтажной части до 200 мм

• для длины монтажной части до 800 мм

• для длины монтажной части до 1600 мм

Средняя наработка на отказ не менее 15000 ч.

Сред ний срок службы не менее 6 лет.

Маркировка взрывозащиты термопреобразователей ТСМУ-205Ех(Н), ТСПУ-205Ех(Н),

ТХАУ-205Ех(Н), ТХКУ-205Ех                ExiaIICT6 X.

Знак утверждения типа

Знак утверждения типа наносится на табличку, расположенную на корпусе термопреобразователей с унифицированным выходным сигналом ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205 фотоспособом и на паспорт НКГЖ.411521.012ПС - типографским способом.

Комплектность

Таблица 2 - Комплектность

Поверка

осуществляется по Рекомендации МИ 2356-2006 «Термопреобразователи с унифицированным выходным сигналом ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205. Методика поверки», утвержденной ФГУП «ВНИИФТРИ» 18.08.2006 г. и зарегистрированной ФГУП «ВНИИМС» 28.08.2006 г.

Сведения о методах измерений

Метод измерений содержится в разделе «Порядок работы» паспорта НКГЖ.411521.012ПС.

Нормативные документы

1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

2. ГОСТ 30232-94. Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

3. ГОСТ 13384-93. Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.

4. ГОСТ 6651-2009. ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

5. ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.

6. ГОСТ Р 8.585-2001. ГСП. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.

7. ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
