Термопреобразователи сопротивления ТСМ и ТСП Метран-200 (далее - ТС) предназначены:

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 10 5105 13
Наименование	Термопреобразователи сопротивления ТСМ и ТСП Метран-200
Год регистрации	2013
Номер сертификата	8434
Дата регистрации	2013-03-28
Срок действия	2017-08-24
Получатель сертификата	ЗАО ПГ "МЕТРАН", г. Челябинск, Россия (RU)

Производитель / Заявитель

ЗАО ПГ "МЕТРАН"

Адрес: 454138, г. Челябинск, Комсомольский пр., 29.

Контакты: +7 3512 98 85 10, 41-46-33, 41-68-11 // metran@metran.ru

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по ГОСТ 8.461-2009.
Признание поверки	Первичная при выпуске из производства: Челябинский ЦСМ (аттестат аккредитации - №RA.RU.315103, шифр поверительного клейма - ГА)(НТК №09-16).

Поверители

Скачать

Описание типа РБ 03 10 5105 13 [2013-05-29]

rb-03-10-5105-13_2013-05-29.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Термопреобразователи сопротивления ТСМ и ТСП Метран-200 (далее - ТС) предназначены:

- ТСМ Метран-203, -204, ТСП Метран-206 для измерения температур жидких, газообразных и сыпучих сред в различных отраслях промышленности;

- ТСМ Метран-243, ТСП Метран-245 для измерения температуры малогабаритных подшипников и твердых тел.

Описание

Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.

ТС состоит из одного или двух ЧЭ, представляющих собой намотку из медной или платиновой проволоки. ЧЭ помещен в защитную арматуру и при помощи соединительных проводов по 2-х, 3-х или 4-х проводной схемам подключается к армированным контактам соединительной головки или выведен соединительным кабелем для дальнейшей коммутации в системах автоматизации.

В зависимости от типа чувствительного элемента ТС делятся на модификации: медные ТСМ Метран-203, -204, -243 и платиновые ТСП Метран-206, -245, различающиеся по области примене и по конструктивному исполнению защитной арматуры.

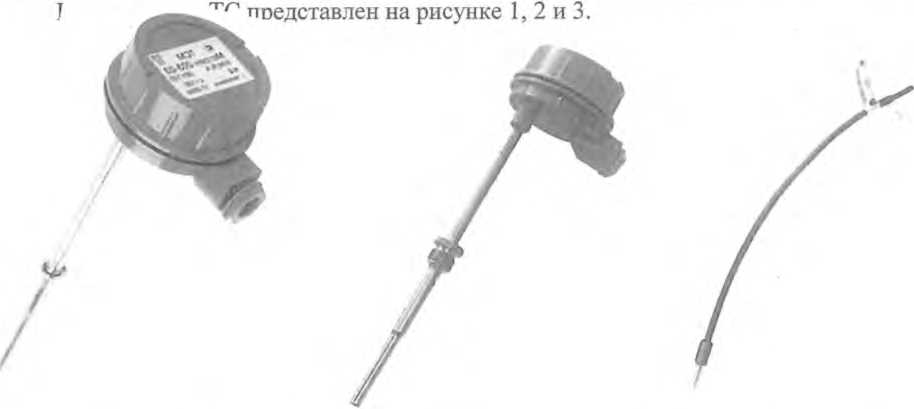

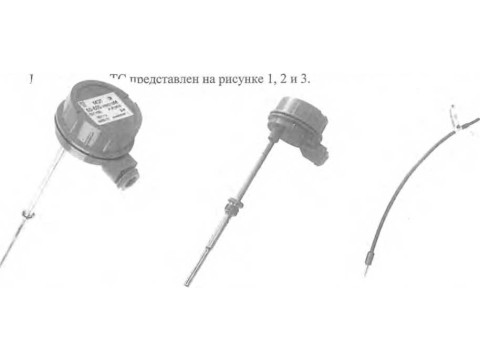

Рисунок 3 - ТСМ Метран-243, ТСП Метран-245

Рисунок 1 - ТСМ Метран-203, -204

Рисунок 2 - ТСП Метран-206

Технические характеристики

Метрологические и технические характеристики медных термопреобразователей сопротивления ТСМ Метран-200

Наименование характеристик	ТСМ Метран-203, -204	ТСМ Метран-243
Диапазон измеряемых температур, °C - для класса допуска В - для класса допуска С	от минус 50 до 150 от минус 50 до 180	от минус 50 до 120
Класс допуска по ГОСТ 6651-2009	В; С	С
Условное обозначение НСХ по ГОСТ 6651-2009	50М; 100М	50М

Наименование характеристик	ТСМ Метран-203, -204	ТСМ Метран-243
Пределы допускаемого отклонения от НСХ по ГОСТ 6651-2009, °C - для класса допуска В - для класса допуска С	± (0,3 + 0,005\|t\|) ± (0,6 + 0,01\|t\|)	± (0,6 + 0,01\|t\|)
Максимальный измерительный ток, мА	5
Минимальная глубина погружения, мм	60	—
Время термической реакции, с, не более	40	20
Температура окружающей среды, °C - исполнение У1.1 - исполнение ТЗ	от минус 50 до 85 от минус 10 до 70
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008	группа V1	группы VI, F2, F3
Диапазон температур при транспортировании, °C	от минус 50 до 50
Максимальная влажность окружающего воздуха в транспортной таре, %	(95 ± 3) при 35 °C
Степень защиты от воды и пыли	IP 65	IP 65, IP 5Х
Габаритные размеры, не более, мм: Длина монтажной части Диаметр монтажной резьбы Длина наружной части Габаритные размеры корпуса, ширина х высота Длина удлинительного кабеля	3158 123 , 131x83	503 20 15040
Масса, кг, не более	1,3	0,8
Вероятность безотказной работы ТС за 1000 ч, не менее	0,80
Средний службы ТС, лет, не менее (при работе на верхнем пределе рабочего диапазона температур)	J 8

Метрологические и технические характеристики платиновых термопреобразователей сопротивления ТСП Метран-200

Наименование характеристик	ТСП Метран-206	ТСП Метран-245
Диапазон измеряемых температур, °C - для класса допуска А - для класса допуска В - для класса допуска С	от минус 50 до 500 от минус 50 до 200; от минус 196 до 500	от минус 50 до 120
Класс допуска по ГОСТ 6651-2009	А; В	С
Условное обозначение НСХ по ГОСТ 6651-2009	100П	50П; 100П
Пределы допускаемого отклонения от НСХ по ГОСТ 6651-2009, °C - для класса допуска А - для класса допуска В - для класса допуска С	± (0,15 + 0,002\|t\|) ± (0,3 + 0,005\|t\|)	± (0,6 + 0,01\|t\|)
Максимальный измерительный ток, мА	1
Минимальная глубина погружения, мм	60	—
Время термической реакции, с, не более	40	20
Температура окружающей среды, °C - исполнение У1.1 - исполнение ТЗ	от минус 50 до 85 от минус 10 до 70
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008	группа V1	труппы VI, F2, F3

Наименование характеристик	ТСП Метран-206	ТСП Метран-245
Диапазон температур при транспортировании, °C	от минус 50 до 50
Максимальная влажность окружающего воздуха в транспортной таре, %	(95 ± 3) при 35 °C
Степень защиты от воды и пыли	IP 65	IP 65, IP 5Х
Габаритные размеры, не более, мм: Длина монтажной части Диаметр монтажной резьбы Длина наружной части Габаритные размеры корпуса, ширина х высота Длина удлинительного кабеля	3158 123 131x83	503 20 15040
Масса, кг, не более	1,3	0,8
Вероятность безотказной работы ТС за 1000 ч, не менее	0,80
Средний срок службы ТС, лет, не менее (при работе на верхнем пределе рабочего диапазона температур)	8

Знак утверждения типа

наносится типографским способом на титульном листе руководства по эксплуатации и паспорта.

Комплектность

Обозначение	Наименование	Кол-во	Примечание
ТСМ Метран-203 ТСМ Метран-204 ТСМ Метран-243 ТСП Метран-206 ТСП Метран-245	ТС	1 шт.	По заказу
203.01.00.000 РЭ	Руководство по эксплуатации	1 экз.	На 10 шт. ТС и меньшее количество при поставке в один адрес
203.01.00.000 ПС 205.01.00.000 ПС	Паспорт	1 экз.	По заказу

Поверка

проводится согласно ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки

Наименование и тип средства поверки	Основные метрологические характеристики
Термометр сопротивления эталонный типа ЭТС - 100	Диапазон измерения температуры от минус 196 °C до 0,01 °C. 3-ий разряд
Термометр сопротивления эталонный типа ЭТС - 100	Диапазон измерения температуры от 0,01 °C до 660,323 °C. 3-ий разряд
Мультиметр многоканальный прецизионный типа МЕТРАН-514-ММП 1	Диапазон измерения сопротивления постоянному току от 0 до 400 Ом. Пределы допускаемой основной погрешности измерения сопротивления постоянному току ± (0,0025 % ИВ + 0,005 Ом)
	Диапазон измеряемых температур при работе с термопреобразователями сопротивлений: - 50П, 1 ООП - от минус 196 °C до 500 °C; - 50М, 100М - от минус 50 °C до 180 °C.
