Термопреобразователи сопротивления СП-01, СП-02, СМ-01, СМ-02

Назначение

Термопреобразователи сопротивления (далее — термопреобразователи, ТС) предназначены для непрерывного измерения температуры твердых тел и газообразных и жидких сред, не агрессивных к материалу оболочки (коррозионно-стойкая сталь) термопреобразователей.

Термопреобразователи могут применяться в промышленности, энергетике и, в частности, на атомных электростанциях для температурного контроля технологического оборудования, находящегося в герметичной зоне и в зоне контролируемого доступа.

Описание средств измерений                            ,

Термопреобразователи - стационарные, одно/двухканальные, однофункциональные и перемонтируемые изделия непрерывного действия.

Принцип действия ТС основан на свойстве металлических проводников изменять сопротивление при изменении температуры.

Чувствительный элемент термопреобразователя (ЧЭ), изготовленный из платиновой (СП) или медной (СМ) проволоки, помещен в герметичный защитный корпус из коррозионностойкой стали 08(12)Х18Н10Т и соединен с выводным кабелем, выводными проводниками, предназначенными для подключения ТС к внешним линиям связи.

ТС изготавливаются с одним или двумя ЧЭ; с двух-, трех-, четырех- проводными схемами соединения внутренних проводников к ЧЭ согласно ГОСТ 6651. Выводной кабель ТС на длине L| может быть выполнен кабелем во фторопластовой оболочке или нагревостойким кабелем с минеральной изоляцией в стальной оболочке типа КНМС. Место заделки выводного кабеля (выводных проводников при Li =0) герметизировано.

Конструкция ТС неразборная.

Выводные              Выводной кабель (длиной Lj)

Монтажная

проводники (длиной € ) (фторопластовая оболочка                  часть (длиной L)

W или кабель КНМС) \                     Л

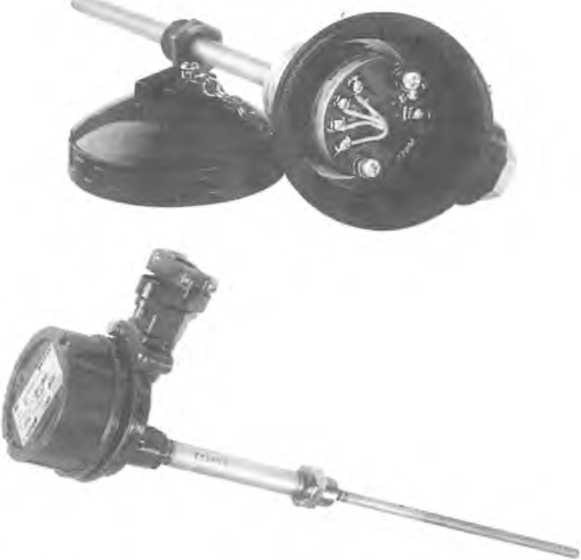

Для обеспечения удобства монтажа, защиты и герметичности узлов подключения ТС к внешним линиям связи используются сборки ТС с монтажными элементами (штуцерами, головками клеммными, головками разъемными). Материал монтажных элементов (головок и штуцеров) - коррозионно-стойкая сталь 08(12)Х18Н10Т. Наличие монтажных элементов не изменяет метрологические характеристики ТС.

Технические характеристики

Масса ТС не превышает значений, рассчитанных по формуле: М - штс L + шк Li, Электрическое сопротивление изоляции (при испытательном напряжении не более 100 В)

не менее:

а) от+15 до+ 35 °C -500 МОм;

б) от + 100 до +250 °C - 20 МОм;

в) от + 251 до +450 °C - 2 МОм.

Электрическая изоляция ТС выдерживает в течение одной минуты синусоидальное переменное напряжение 500 В частотой 50 Гц.

Знак утверждения типа

наносится в верхнем левом углу на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по ГОСТ 8.461-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

- Вольтметр цифровой универсальный Щ31 10мВ-1кВ, 1 мкА-10мА, 1к0м-ЮМ0м.

Кл 0,005/0,001.

- Термометр ТЛ - 4, от минус 30 до плюс 20°С, ц. д. 0,1°С.

- Многоканальный прецизионный измеритель/регулятор температуры МИТ 8.10 (диапазон измерений 300 Ом; ПГ: ±(0,0005+10’’R)Om).

- Калибратор температуры КТ-2 (диапазон измерений (+40... +420) °C, ПГ: ±(0,05+0,0005t).

- Термометр сопротивления платиновый вибропрочный эталонный ТПСВ -1 -2 (-50...450) °C, 2 разряда.

- Термостат переливной прецезионный ( - 60 ... +100°С)

(нестабильность (±0,01) °C); градЛ гор. 0,003 °С/см; градЛ глуб. 0,0001 °С/см).

- Паровой термостат ТП-5. (100°С, неоднородность 0,01 °C)

Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации (ТАДУ 405210.001РЭ «Термопреобразователи сопротивления типов СП-01, СП- 02, СМ-01, СМ- 02. Руководство по эксплуатации»).

Нормативные документы

Термопреобразователям сопротивления типов СП-01, СП- 02, СМ-01, СМ- 02

ГОСТ 6651-2009. «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».

ГОСТ 8.461-2009. «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

ТАДУ 405210.001ТУ Термопреобразователи сопротивления типов СП-01, СП- 02, СМ-01, СМ- 02. Технические условия.

СТО 1.1.1.07.001.0675-2008 «Стандарт организации. Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования»

Рекомендации к применению

-при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

- при осуществлении деятельности в области использования атомной энергии.
