Системы поверки термопреобразователей автоматизированные АСПТ
| Номер в ГРСИ РФ: | РБ 03 10 1401 14 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
|
Описание типа РБ 03 10 1401 14 [2014-06-24]
rb-03-10-1401-14_2014-06-24.pdf
|
Скачать |
Система поверки термопреобразователей автоматизированная АСПТ (далее - АСПТ) предназначена для измерений электрических сигналов силы, напряжения постоянного тока, сопротивления постоянному току, температуры и разности температур, а также для сбора, обработки и хранения текущей оперативной информации при поверке термопреобразователей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1401 14 |
| Наименование | Системы поверки термопреобразователей автоматизированные АСПТ |
| Год регистрации | 2014 |
| Номер сертификата | 9109 |
| Дата регистрации | 2014-04-24 |
| Срок действия | 2017-03-14 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены в Республике Беларусь ввиду отсутствия необходимых эталонов. |
| Методика поверки | Поверка проводится по: разделу 8 паспорта НКГЖ.951.000.00ПС, утвержденному в 2000 г. (для средств измерений, изготовленных до 01.05.2011); разделу 8 документа НКГЖ.405591.005ПС, утвержденному в 2010 г. (для средств измерений, изготовленных после 01.05.2011). |
| Признание поверки | Первичная при выпуске из производства: Менделеевский ЦСМС (номер реестра - №048, шифр поверительного клейма - ТТ)(НТК №10-06); ООО НПП "ЭЛЕМЕР" (номер реестра - №1491, шифр поверительного клейма - ВСП)(НТК №04-14). Периодическая (для средств измерений, изготовленных после 24.04.2014): ООО НПП "ЭЛЕМЕР" (номер реестра - №1491, шифр поверительного клейма - ВСП)(НТК №04-14). |
Поверители
Скачать
|
Описание типа РБ 03 10 1401 14 [2014-06-24]
rb-03-10-1401-14_2014-06-24.pdf
|
Скачать |
Описание типа
Назначение
Система поверки термопреобразователей автоматизированная АСПТ (далее - АСПТ) предназначена для измерений электрических сигналов силы, напряжения постоянного тока, сопротивления постоянному току, температуры и разности температур, а также для сбора, обработки и хранения текущей оперативной информации при поверке термопреобразователей.
Основная область применения АСПТ в качестве рабочего эталона (поверочной установки) для поверки: термопреобразователей сопротивления (ТС) типа 50М, 100М, 50П, 100П по ГОСТ 6651-2009; Pt50, PtlOO, Pt500 по DIN 43760; комплектов термопреобразователей платиновых разностных для теплосчетчиков (КТПР); преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001; преобразователей с унифицированным выходным сигналом 0...5 и 4.. .20 мА по ГОСТ 26.011-80.
АСПТ может быть также использована в качестве высокоточного автоматизированного рабочего средства измерений при калибровке перечисленных выше термопреобразователей в лабораторных условиях.
Описание
АСПТ представляет собой многофункциональный аналогово-цифровой измерительный прибор, режимы работы которого задаются с помощью программного обеспечения, установленного на ПЭВМ совместимой с IBM PC, выполняющей функции автоматизации дистанционной настройки, конфигурации измерительных каналов, текущего управления, сбора оперативной информации и организацию ее хранения, обработки и анализа.
Принцип действия АСПТ основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с ПЭВМ через последовательный интерфейс RS 232.
На экране монитора ПЭВМ отображаются результаты измерений в цифровом и графическом виде, а также сведения о режиме работы АСПТ.
По числу преобразуемых входных сигналов АСПТ является шестнадцатиканальной.
По зависимости выходного сигнала от входного — с линейной зависимостью.
АСПТ обеспечивает автоматическую внешнюю компенсацию температуры холодного спая ТП.
По устойчивости к климатическим воздействиям при эксплуатации АСПТ соответствует группе исполнения В1 по ГОСТ Р 52931-2008.

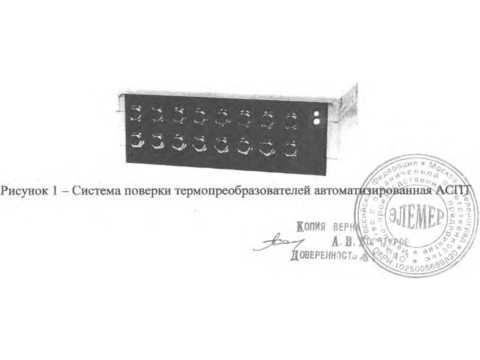

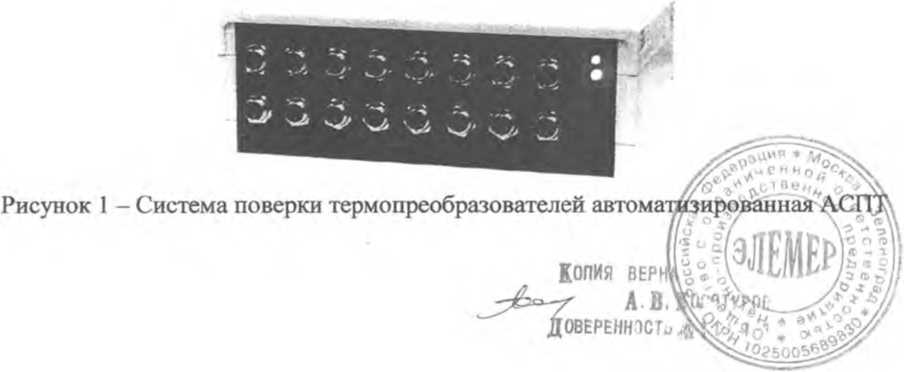

Общий вид АСПТ представлен на рисунке 1.
Метрологические я технические характеристики
Диапазоны измерений и пределы допускаемых основных абсолютных погрешностей измеряемых величин с учетом конфигураций измерительных каналов АСПТ соответствуют указанным в таблице 1 и таблице 2.
Таблица 1
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности измеряемых величин |
|
ток |
0...30 мА |
±(10’4-1 +1) мкА |
|
напряжение |
минус 300...0...300 мВ |
±(5-10’5-lu| +2) мкВ |
|
сопротивление |
0...30 Ом |
±6104 Ом |
|
0...300 Ом |
±(1-10’5-R+1-10’3)Om | |
|
0...1500 Ом |
±3-Ю’20м |
Таблица 2
|
Тип первичного преобразователя |
Wioo |
Диапазон измеряемых температур, °C |
Пределы допускаемой основной абсолютной погрешности измеряемых температур, °C |
|
ЮМ |
1,4280 |
минус 200ч-200 |
±1,540'2 |
|
50М |
±(l-10’5-t + 0,8-10’2) | ||
|
100М |
±(l-I0’5-t + 0,510'Ъ | ||
|
ЮМ |
1,4260 |
минус 504-200 |
±1-10'2 |
|
50М |
±(l-10’5-t + 0,8-10’2) | ||
|
ЮОМ |
±(l-10’5-t + 0,5-10’2) | ||
|
ЮП |
1,3910 |
минус 2604-1100 |
±1,5-10‘2 |
|
50П |
±(l-10’5-t +0,8-10’5 | ||
|
ЮОП |
±(l-10’5-t + 0,5-IO’2) | ||
|
500П |
минус 2604-540 |
±1,5-10’2 | |
|
PtlO |
1,3850 |
минус 2004-850 |
±1,5-10’2 |
|
Pt50 |
±(l-10’5-t + 0,8-10’2) | ||
|
PtlOO |
±(l-10’5-t + 0,5-10’2) | ||
|
Pt500 |
минус 2004-550 |
±l,5-10’2 | |
|
ЮОН |
1,6170 |
минус 604-180 |
±(l-10’5-t +0,5-1 O’2) |
|
NilOO |
минус 604-250 | ||
|
TXA(K) |
минус 270 4-1370 |
±2-10’1 | |
|
TXK(L) |
минус 2004-800 | ||
|
ТЖК(3) |
минус 210 4-1200 | ||
|
TMK(T) |
минус 270 4-400 | ||
|
THH(N) |
минус 270 4-1300 | ||
|
ITin(R) |
минус 504-1760 |
±4-10’1 | |
|
ITin(S) | |||
|
TBP(A-l) |
0 4-2500 | ||
|
TBP (A-2) |
0 4-1800 | ||
|
TBP (A-3) |
0 4-1800 | ||
|
ТПР(В) |
0 4-1820 |
±5-10’1 |
Примечание. I, U, R, t - измеренные значения тока, напряжения,
сопротивления и температуры соответственно.
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20 ± 5) оС до предельных рабочих температур плюс 10 и плюс 35 °C, не превышает предела допускаемой основной погрешности.
Диапазон измеряемых разностей температур 0.. .200 °C.
Пределы допускаемой основной абсолютной погрешности измерений разности температур ±0,03 °C.
Питание осуществляется от сети переменного тока с частотой (50±1) Гц и напряжением (220^) в
Мощность, потребляемая от сети переменного тока при номинальном напряжении сети, не превышает 15 В А.
Габаритные размеры, мм, не более: длина 260,
ширина 155, высота 72.
Масса не более 2 кг.
Средняя наработка на отказ не менее 10000 ч.
Средний срок службы не менее 5 лет.
Знак утверждения типа
наносится на табличку, расположенную на передней панели корпуса системы поверки термопреобразователей автоматизированной АСПТ — фотоспособом, на паспорт НКГЖ.405591.005ПС - типографским способом.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
1. Система поверки термо- | |||
|
преобразователей авто- | |||
|
матизированная АСПТ |
НКГЖ.405591.005 |
1 | |
|
2. Дискета с программным | |||
|
обеспечением |
НКГЖ.00001-01 |
1 | |
|
3. Руководство оператора |
НКГЖ.00001-01 34 01 |
1 | |
|
4. Принадлежности |
Состав и количество по заказу | ||
|
4.1. Кабели соединительные |
16 | ||
|
5. Паспорт |
НКГЖ.405591.005ПС |
1 |
Поверка
осуществляется в соответствии с разделом «Методика поверки» паспорта НКГЖ.405591.005ПС, согласованным ФГУП «ВНИИФТРИ» 26.06.2000 г.
Сведения о методах измерений
Метод измерений содержится в разделе «Устройство и работа изделия» паспорта НКГЖ.405591.005ПС.
Нормативные документы
Система поверки термопреобразователей автоматизированная АСПТ:
1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
3. ГОСТ Р 8.585-2001. ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
4. ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
5. ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
Рекомендации к применению
При использовании в качестве эталона при осуществлении поверки и калибровки рабочих средств измерений согласно части 5 статьи 1 Федерального закона № 102-ФЗ.
Другие Термопреобразователи
