Комплекты термопреобразователей сопротивления платиновых ТСПТК

Назначение

Комплекты термопреобразователей сопротивления платиновых ТСПТК (далее по тексту - ТСПТК) предназначены для измерений температуры и разности температур теплоносителя в трубопроводах систем теплопотребления/теплоснабжения.

Описание

Принцип работы термопреобразователей сопротивления (ТС) основан на изменении электрического сопротивления платинового чувствительного элемента пропорционально температуре окружающей среды.

ТСПТК представляет собой пару платиновых ТС, подобранных по идентичности индивидуальных статических характеристик.

ТС выпускаются с номинальными статическими характеристиками по ГОСТ 6651-2009.

ТС состоят из чувствительного элемента, защитной арматуры, удлинительных проводов или контактной головки.

Защитная арматура ТС изготавливается из стали 12X18Н1 ОТ, латуни J163 или Л96.

Все модификации ТСПТК выпускаются с 2-х и 4-х проводными схемами соединений внутренних проводов.

Основные конструктивные модификации ТСПТК:

ТСПТК 101 — комплект ТС стержневого типа с монтажным кольцом и резьбовым штуцером, с клеммной головкой;

ТСПТК 102 — комплект ТС стержневого типа без монтажных элементов с клеммной головкой;

ТСПТК 201 — комплект ТС стержневого типа с приваренным резьбовым штуцером, с клеммной головкой;

ТСПТК 202 — комплект ТС стержневого типа с приваренным резьбовым штуцером, с удлинительными проводами;

ТСПТК 300 — комплект ТС стержневого типа без монтажных элементов с удлинительными проводами.

Все модификации ТСПТК имеют исполнения, различающиеся типом и материалом

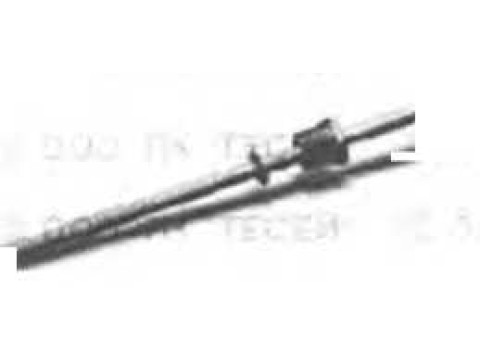

Рис.5 — ТСПТК 300

Рис.4 — ТСПТК 202

Технические характеристики

Диапазон измерений температуры, °C:

Диапазон измерений разности температур, °C:

от 0 до плюс 160

от плюс 3 до плюс 155

Номинальная статическая характеристика преобразования ТС по ГОСТ 6651-2009: 100П, PtlOO, Pt500.

Допуски ТС, входящих в комплект ТСПТК, соответствуют:

± (0,15+0,002 |t|) °C для класса допуска А;

± (0,3+0,005 • |t|) °C для класса допуска В.

Пределы допускаемых значений относительной погрешности определения разности температур по ГОСТ Р ЕН 1434-1-2006, S0 (%):

30 < ± (0,50+3 AOmin / АО) %,

где: AOmin — минимальное значение разности температур, для которого нормирован предел допускаемой погрешности ТСПТК, °C;

ДО — измеренная разность температур, °C.

Время термической реакции, определенное по ГОСТ 6651-2009 при проценте полного изменения показаний ТС 63,2 %, с:

для ТС с наружным диаметром защитной арматуры для ТС с наружным диаметром защитной арматуры для ТС с наружным диаметром защитной арматуры для ТС с наружным диаметром защитной арматуры

Номинальный измерительный ток для ТС, входящих в ТСПТК, мА: для ТС с номинальными статическими характеристиками 100П и Pt 100: для ТС с номинальной статической характеристикой Pt500: 0,2

1,0;

Электрическое сопротивление изоляции между цепью ЧЭ ТС и защитной арматурой

; при температуре от плюс 15 до плюс 35 °C, МОм, не менее: Степени защиты по ГОСТ 14254-96 соответствуют: для ТСПТК вариантов модификаций 003,004: для ТСПТК вариантов модификаций 010:

100

IP40

IP55

для ТСПТК вариантов модификаций 0204)23, 026, 028,029, 052,053,064; 065: IP65 ТС, входящие в ТСПТК, устойчивы и прочны к воздействию синусоидальной вибрации по группе исполнения V2 по ГОСТ Р 52931-2008.

Вид климатического исполнения ТС, входящих в ТСПТК — УХЛ 2 по ГОСТ 151 SO-69, группа С4 по ГОСТ Р 52931 -2009.

ТС, входящие в ТСПТК, сейсмостойки:

- при установке непосредственно на строительных конструкциях — при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой 70 м;

- при установке на промежуточных конструкциях (например, на трубопроводах, арматуре) или в комплектных изделиях в качестве встроенных элементов — при воздействии на комплектные изделия или промежуточную конструкцию землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой 70 м (при отсутствии в месте установки изделий резонансов в диапазоне 1—30 Гц).

Вероятность безотказной работы за 35000 ч при номинальных условиях применения,

не менее:

Вероятность безотказной работы за 1000 ч на верхнем пределе диапазона рабочих

0,9

температур, не менее:

0,98

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом (в левом верхнем углу).

Комплектность

В комплект поставки ТСПТК входят:

- термопреобразователь сопротивления платиновый — 2 шт.;

- паспорт ЮНКЖ.400520.007ПС — 1 экз.;

- руководство по эксплуатации РЭ 4211-007-10854341-11 — 1 экз. (на партию 100 шт. или меньшее количество при отправке в один адрес);

- методика поверки — 1 экз.

Поверка

осуществляется по документу МП 21839-12 «Комплекты термопреобразователей сопротивления платиновых ТСПТК. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС». 19.12.2011 г.

В перечень основного поверочного оборудования входят:

- термометр сопротивления платиновый эталонный ЭТС-100, 3-го разряда;

- многоканальный прецизионный измеритель/регулятор температуры МИТ-8.10, предел допускаемой основной абсолютной погрешности (0,0005+10"5 R) Ом;

- термостат жидкостный «Термотест - 50...200 °C», диапазон воспроизводимых температур от минус 50 до 200 °C, градиент на высоте 100 мм - + 0,01 °C, стабильность поддержания температуры ±0,01 °C;

- паровой термостат ТП-5, градиент на высоте 200 мм - ± 0.03 °C, погрешност ь ± 0,03 °C;

- нулевой термостат TH-12, погрешность (неоднородность температурного поля) не более ± 0,02 °C.

Сведения о методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации на ТСПТК.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р ЕН 1434-1-2006 Теплосчетчики. Часть 1. Общие требования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4211-007-10854341-11 Комплекты термо преобразователей сопротивления платиновых ТСПТК. Технические условия.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
