Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-200

Номер в ГРСИ РФ:	РБ 03 10 5106 13
Раздел:	Средства измерений температурных и теплофизических величин [10]
Категория:	Термопреобразователи
Производитель / заявитель:	АО «Промышленная группа «Метран», г. Челябинск

Скачать

Описание типа РБ 03 10 5106 13 [2013-05-29]

rb-03-10-5106-13_2013-05-29.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-200 (далее - ТС) предназначены:

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 10 5106 13
Наименование	Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-200
Год регистрации	2013
Номер сертификата	8435
Дата регистрации	2013-03-28
Срок действия	2017-08-24
Получатель сертификата	ЗАО ПГ "МЕТРАН", г. Челябинск, Россия (RU)

Производитель / Заявитель

ЗАО ПГ "МЕТРАН"

Адрес: 454138, г. Челябинск, Комсомольский пр., 29.

Контакты: +7 3512 98 85 10, 41-46-33, 41-68-11 // metran@metran.ru

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по ГОСТ 8.461-2009.
Признание поверки	Первичная при выпуске из производства: Челябинский ЦСМ (аттестат аккредитации - №RA.RU.315103, шифр поверительного клейма - ГА)(НТК №09-16).

Поверители

Скачать

Описание типа РБ 03 10 5106 13 [2013-05-29]

rb-03-10-5106-13_2013-05-29.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

- ТСП Метран-226 для измерения температур жидких, газообразных и сыпучих сред в различных отраслях промышленности;

- ТСП Метран-246 для измерения температуры малогабаритных подшипников и твердых тел.

Описание

Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.

Чувствительный элемент представляет собой платиновую пленку, нанесенную методом напыления на ситаловую подложку. ЧЭ помещен в защитную арматуру и при помощи соединительных проводов по 2-х, 3-х или 4-х проводной схемам подключается к армированным контактам соединительной головки или выведен соединительным кабелем для дальнейшей

коммутации в системах автоматизации.

ТС имеют модели ТСП Метран-226 и ТСП Метран-246, различающиеся по области применения и по конструктивному исполнению защитной арматуры.

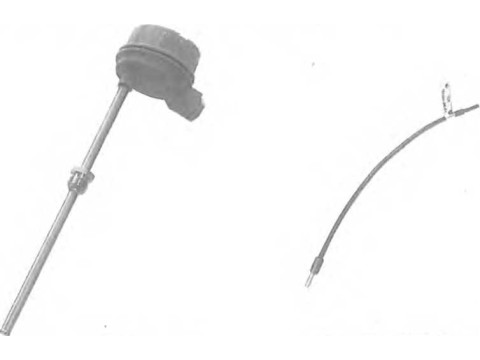

Внешний вид ТС представлен на рисунке 1 и 2.

Рисунок 1 - ТСП Метран-226 Рис>™ок 2 “ ТСП Метран-246

Технические характеристики

Наименование характеристик

ТСП Метран-226

ТСП Метран-246

Диапазон измеряемых температур, °C - для класса допуска А

- для класса допуска В

- для класса допуска С

от минус 30 до 200; от минус 30 до 350. от минус 50 до 200; от минус 70 до 500.

от минус 50 до 120

Класс допуска по ГОСТ 6651-2009	А; В	В; С
Условное обозначение НСХ по ГОСТ 6651-2009	Pt 100	Pt50, PtlOO
Пределы допускаемого отклонения от НСХ по ГОСТ 6651-2009, °C - для класса допуска А - для класса допуска В - для класса допуска С	± (0,15 + 0,002\|t\|) ± (0,3 + 0,005\|t\|)	± (0,3 + 0,005\|t\|) ±(0,6 + 0,01 \|t\|)
Максимальный измерительный ток, мА
Минимальная глубина погружения, мм	60	—
Время термической реакции, с, не более	30	15
Температура окружающей среды, °C - исполнение У1.1 - исполнение ТЗ	от минус 50 до 85 от минус 10 до 70
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008	группа V1	группы V1, F2, F3
Диапазон температур при транспортировании, °C	от минус 50 до 50
Максимальная влажность окружающего воздуха в транспортной таре, %	(95 ± 3) при 35 °C
Степень защиты от воды и пыли	IP65	IP65, IP5X
Габаритные размеры, не более, мм: Длина монтажной части Диаметр монтажной резьбы Длина наружной части Габаритные размеры корпуса, ширина х высота Длина удлинительного кабеля	3158 S • 123 131x83	503 20 15040
Масса, кг, не более	1,3	0,8
Вероятность безотказной работы ТС за 1000 ч, не менее	0,85
Средний срок службы ТС, лет, не менее (при работе на верхнем пределе рабочего диапазона температур)	8

Знак утверждения типа

i наносится типографским способом на титульном листе руководства по эксплуатации и паспорта.

Комплектность

Обозначение	Наименование	Кол-во	Примечание
ТСП Метран-226, ТСП Метран-246	ТС	1 шт.	По заказу
226.01.00.000 РЭ	Руководство по эксплуатации	.1 1 экз.	На 10 шт. ТС и меньшее количество при поставке в один адрес
226.01.00.000 ПС	Паспорт	1 экз.

Поверка

проводится согласно ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки

Наименование и тип средства поверки	Основные метрологические характеристики
Термометр сопротивления эталонный типа ЭТС-100	Диапазон измерения температуры от минус 196 °C до 0,01 °C. 3-ий разряд
Термометр сопротивления эталонный типа ЭТС - 100	Диапазон измерения температуры от 0,01 °C до 660,323 °C. 3-ий разряд

Наименование и тип средства поверки

Основные метрологические характеристики

Мультиметр многоканальный прецизионный типа МЕТРАН-514-ММП

Диапазон измерения сопротивления постоянному току от 0 до 400 Ом. Пределы допускаемой основной погрешности измерения сопротивления постоянному току ± (0,0025 % ИВ + 0,005 Ом)

Диапазон измеряемых температур при работе с термопреобразователями сопротивлений:

- 50П, 100П - от минус 196 °C до 500 °C;

- 50М, 100М-от минус 50 °C до 180 °C.

Пределы допускаемой основной погрешности измерения сигналов от термопреобразователей сопротивлений:

- 50П, 50М - ± (0,02 + 0,000025 • t), °C;

- 100П, 100М-± (0,015 + 0,000025 • t), °C.

Сведения о методах измерений

содержатся в документе 226.01.00.000 РЭ «Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-200. Руководство по эксплуатации».
