Измерители-регуляторы технологические ИРТ 5300

Назначение

Измерители-регуляторы технологические ИРТ 5300 (далее - ИРТ) предназначены для измерения и регулирования температуры, а также давления, расхода и других неэлектрических величин, изменение значений которых может быть преобразовано в изменение унифицированного сигнала 0.. .5 или 4...20 мА.

ИРТ предназначены для работы с термопреобразователями сопротивления (ТС) 100М, 100П, 50М, 50П по ГОСТ 6651-2009 или PtlOO DIN N43760, преобразователями термоэлектрическими (ТП) по ГОСТ Р 8.585-2001, преобразователями с унифицированными выходными сигналами по ГОСТ 26.011-80.

Описание

ИРТ выпускаются в семи модификациях - ИРТ 5301, ИРТ 5320(H), ИРТ 5321(H), ИРТ 5322, ИРТ 5323(H), ИРТ 5326(H), ИРТВ 5215, отличающихся конструктивными особенностями и функциональными возможностями. По числу каналов измерения ИРТ 5301, ИРТ 5320(H), ИРТ 5321(H), ИРТ 5322, ИРТ 5326(H) - одноканальные, ИРТ 5323(H), ИРТВ 5215 - двухканальные.

ИРТ 5320(H) и ИРТВ 5215 обеспечивают трехпозиционное или двухпозиционное (пропорциональное) регулирование, ИРТ 5323(H) - двухпозиционное регулирование, ИРТ 5321(H) и ИРТ 5322 - трехпозиционное регулирование.

В состав ИРТ входят: трансформаторный блок питания с линейными стабилизаторами; аналого-цифровой преобразователь со светодиодными индикаторами; схема формирования сигнала текущего значения температуры (и схема формирования текущего значения относительной влажности для ИРТВ 5215); компаратор сравнения текущего значения температуры с заданной (для ИРТ 5320(H), ИРТВ 5215), компаратор сравнения текущего значения относительной влажности с заданной (для ИРТВ 5215); два компаратора сравнения текущего значения температуры с заданной (для ИРТ 5321(H), ИРТ 5322, ИРТ 5323(H)); генератор пилообразного напряжения (для ИРТ 5320(H) с пропорциональным регулированием, ИРТ 5326(H)); исполнительное реле системы регулирования или схемы формирования сигнала управления оптосимисторами (для ИРТ 5320(H), ИРТ 5326(H)); два исполнительных реле системы регулирования (для ИРТ 5321(H), ИРТ 5322, ИРТ 5323(H), ИРТВ 5215); схема блокировки ложных срабатываний уставок при включении и перебоях питания и при обрыве цепи первичного преобразователя и схема индикации обрыва цепи (для ИРТ 5322); компаратор сигнализации обрыва первичного преобразователя (для ИРТ 5320(H)).

Схема формирования сигнала текущего значения преобразует входной сигнал в масштабированное напряжение, которое поступает в аналого-цифровой преобразователь и отображается на светодиодном индикаторе как текущее значение измеряемой величины.

Компараторы формируют сигналы включения иди выключения нагрузки (встроенное реле или сигнал управления оптосимисторалцТ!70 мА) при превышении (принижении) заданного значения над текущим, либо при обрыве входной цепи (цепи первичного преобразователя).

Общий вид измерите лей-регуляторов пре д p'Sap д ен ш рисунке 1.

КОШ ВЕРНА^Д

Косотуров А-В,

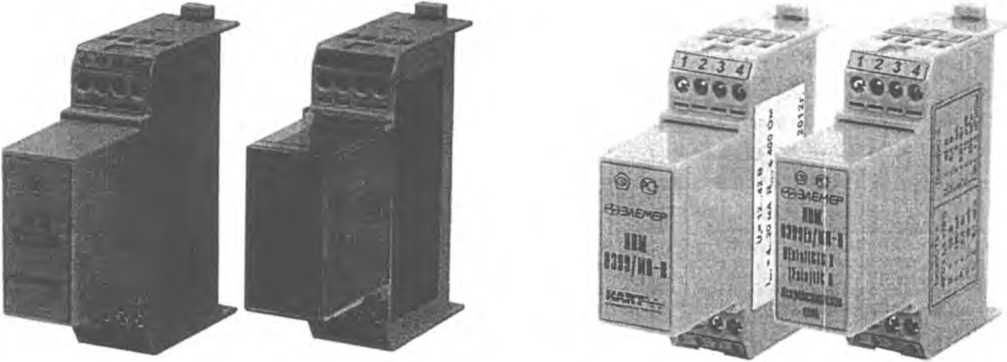

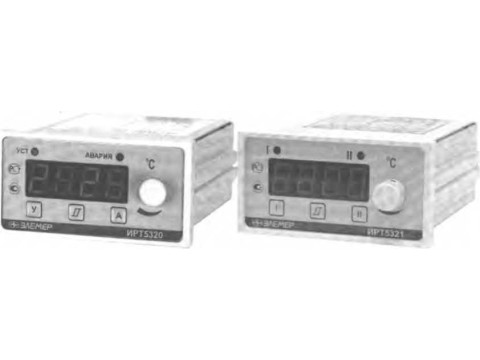

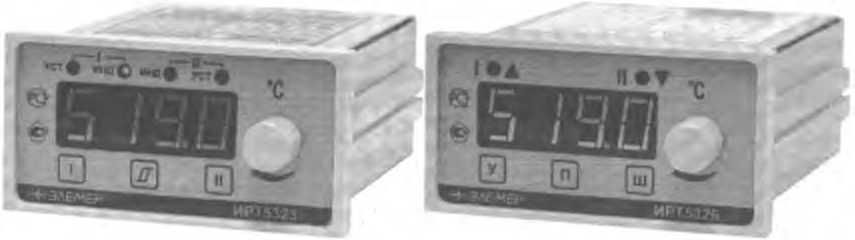

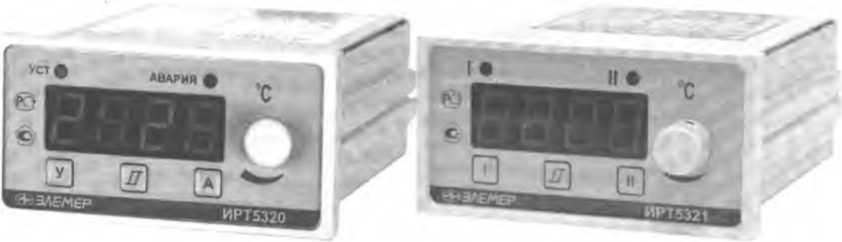

Рисунок 1 - Измерители-регуляторы технологические ИРТ 5300

Технические характеристики

Рабочие условия применения:

• температура окружающего воздуха

от минус 30 до плюс 50 °C.

от минус 10 до плюс 35 °C;

95 % при температуре 35 °C.

- для ИРТ 5321(H) и ИРТ 5322

- для ИРТ 5320(H), ИРТ 5323(H). ИРТ 5301, ИРТ 5326(H), ИРТВ 5215

• относительная влажность

Модификация и вариант поставки, тип и номинальные статические характеристики преобразования (НСХ) первичного преобразователя или входной сигнал, диапазоны измерений, пределы допускаемой основной приведенной погрешности относительно НСХ, разрешающая способность соответствуют приведенным в таблице 1.

Таблица 1

Примечания

1 * Одна единица последнего разряда, выраженная в процентах от диапазона измерений.

2 ♦* Для ИРТ 5320Н, ИРТ 5321Н, ИРТ 5323Н ИРТ, 5326Н.

3 *** Для ИРТ 5320Н, ИРТ 5321Н, ИРТ 5323Н ИРТ, 5326Н по отдельному заказу.

Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20 ± 5) °C до любой температуры в пределах рабочих температур на каждые 10 °C изменения температуры, не превышает 0,5 предела допускаемой основной погрешности.

Предел допускаемых основных погрешностей срабатывания регулирующих устройств не превышает 1,5 предела допускаемых основных погрешностей измерений.

Питание осуществляется от сети переменного тока с напряжением (220t|f) В и частотой (50 ± 1)Гц.

Мощность, потребляемая от сети переменного тока при номинальном напряжении сети, не превышает 12 В-А.

Габаритные размеры и масса соответствуют приведенным в таблице 2.

аблица 2

Примечание-* для ИРТ 5320Н, ИРТ 5321Н, ИРТ 5323Н, ИРТ 5326Н.

Средняя наработка на отказ не менее 30000 ч.

Средний срок службы не менее 10 лет.

Знак утверждения типа

наносится на табличку, расположенную на передней панели корпуса измерителей-регуляторов технологических ИРТ 5300, фотоспособом, на руководство по эксплуатации НКГЖ.405100.001 РЭ - типографским способом.

Комплектность

Таблица 3 - Комплектность

Поверка

осуществляется по Рекомендации МИ 2342-95 «Измерители-регуляторы технологические типа ИРТ. Термометры многоканальные цифровые типа ТМ. Регуляторы температуры электронные типа РТЭ. Методика поверки».

Сведения о методах измерений

Метод измерений содержится в разделе «Использование изделий по назначению» руководства по эксплуатации НКГЖ.405541.001 РЭ.

Нормативные документы

1. ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

2. ГОСТ Р 8.585-2001. ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.

3. ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.

4. ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
