Преобразователи измерительные модульные ИПМ 0399
| Номер в ГРСИ РФ: | РБ 03 10 2878 13 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
Преобразователи измерительные модульные ИПМ 0399 (далее по тексту - ИПМ или приборы) предназначены для измерений и преобразования сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001, преобразователей с унифицированными выходными сигналами в унифицированные сигналы постоянного тока 0^5 мА, 020 мА или 4+20 мА по ГОСТ 26.011-80 и (или) в цифровые сигналы HART-протокола.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2878 13 |
| Наименование | Преобразователи измерительные модульные ИПМ 0399 |
| Год регистрации | 2013 |
| Номер сертификата | 8395 |
| Дата регистрации | 2013-02-28 |
| Срок действия | 2017-11-30 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по НКГЖ.411531.001МП. |
| Признание поверки | Первичная при выпуске из производства: ВНИИФТРИ (номер реестра - №075, шифр поверительного клейма - Т), Менделеевский ЦСМС (номер реестра - №048, шифр поверительного клейма - ТТ)(НТК №01-08), ООО НПП "ЭЛЕМЕР" (номер реестра - №1491, шифр поверительного клейма - ВСП)(НТК №04-10). |
Поверители
Скачать
|
Описание типа РБ 03 10 2878 13 [2013-05-22]
rb-03-10-2878-13_2013-05-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2878 13 [2008-10-30]
rb-03-10-2878-13_2008-10-30.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные модульные ИПМ 0399 (далее по тексту - ИПМ или приборы) предназначены для измерений и преобразования сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001, преобразователей с унифицированными выходными сигналами в унифицированные сигналы постоянного тока 0^5 мА, 020 мА или 4+20 мА по ГОСТ 26.011-80 и (или) в цифровые сигналы HART-протокола.
Описание
Принцип действия приборов основан на измерении и преобразовании сигналов от первичных датчиков в унифицированный выходной сигнал постоянного тока, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART. Сигнал с подключенного датчика поступает на вход ИПМ, где преобразуется с помощью аналоговоцифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессорного модуля прибора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который, при наличии у ИПМ частотного модулятора, может накладываться сигнал HART-протокола. Микропроцессорный модуль обеспечивает управление всеми схемами прибора и осуществляет информационную связь с компьютером через последовательный интерфейс и другими изделиями.
ИПМ являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин (ИПМ 0399/М2, ИПМ 0399/M3) и предназначены для функционирования как в автономном режиме, так и с помощью внешнего программного обеспечения (ПО). Связь прибора с компьютером осуществляется по интерфейсу RS-232 или RS-485.
ИПМ выпускаются в следующих основных модификациях: ИПМ 0399/М0, ИПМ 0399/М0-Н, ИПМ 0399/М2, ИПМ 0399/M3, различающихся по конструктивному исполнению и по техническим и метрологическим характеристикам. Модификации ИПМ имеют следующие исполнения: общепромышленное (ИПМ 0399/МО, ИПМ 0399/М0-Н, ИПМ 0399/М2, ИПМ 0399/M3), общепромышленное повышенной надежности (ИПМ 0399/M3M), взрывозащищенное (ИПМ 0399Ех/М0, ИПМ 0399Ех/М0-Н, ИПМ 0399Ех/МЗ), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (ИПМ 0399А/М0-Н, ИПМ 0399/M3A), повышенной надежности взрывозащищенное для эксплуатации на объектах АС и ОЯТЦ (ИПМ 0399АЕх/М0-Н, ИПМ 0399/МЗАЕх).
Приборы модификации ИПМ 0399/М0-Н с HART-протоколом передают информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с сигналом постоянного тока 4-20 мА, не оказывая на него влияния. Цифровой выход используется для связи прибора с портативным HART-коммуникатором или с компьютером через последовательный интерфейс и дополнительный HART-модем. На экране монитора компьютера и на встроенном дисплее приборов модификаций ИПМ 0399/М2, ИПМ 0399/M3 отображаются результаты измерений в цифровом виде, а также оведенцдо режиме работы ИПМ. В зависимости от значения измеренного сигнала и$и€(<5р н осуществлять регулирование значения физической величины за о^¥.У^йр^Яши^\различными исполнительными устройствами. /7°
КОПИЯ ВСРИА 11 О 1)
. А .....
Приборы ИПМ 0399/M3 также имеют встроенные блоки питания (24 или 36 В) для питания первичных преобразователей с унифицированными выходными сигналами.
В соответствии с ГОСТ 13384-93 ИПМ являются:
- по числу преобразуемых входных сигналов: одноканальными;
- по числу выходных сигналов:
- ИПМ 0399/М0: одноканальными;
- ИПМ 0399/М0-Н: двухканальными (унифицированный токовый сигнал и сигнал Н ART-протокола);
- ИПМ 0399/М2, ИПМ 0399/M3: двухканальными с индикацией текущих значений измеряемых величин, числовых и символьных значений программируемых параметров конфигурации;
- по зависимости выходного сигнала от входного: с линейной зависимостью для входных сигналов от ТС, ТП и с линейной зависимостью или с функцией извлечения квадратного корня для унифицированного входного сигнала;
- по связи между входными и выходными цепями: без гальванической связи;
- по связи между выходными цепями ИПМ 0399/М2, ИПМ 0399/M3: без гальванической связи.

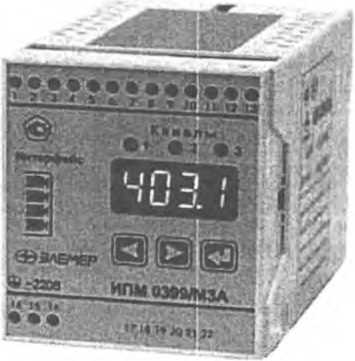

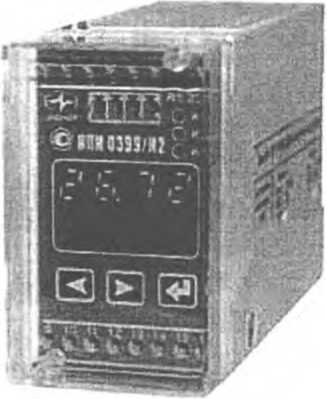

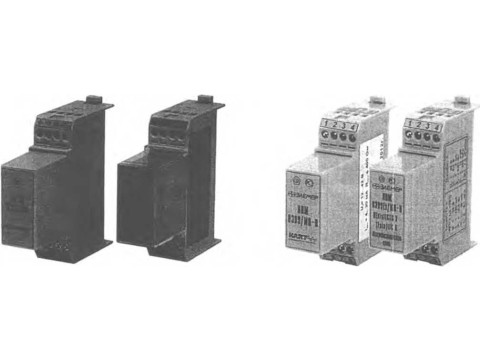

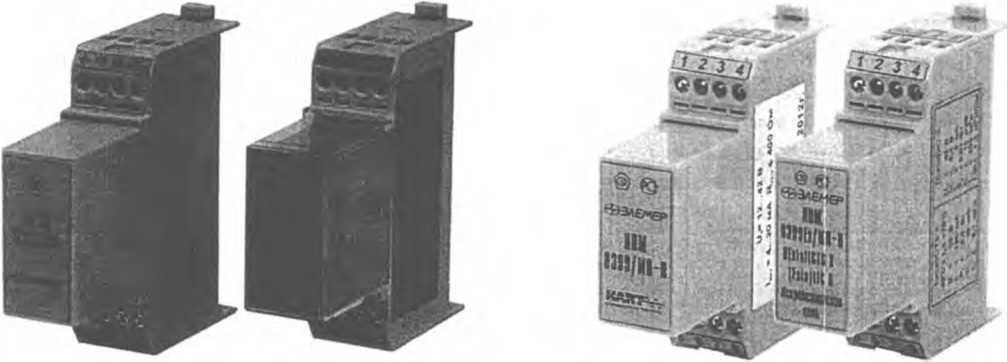

Фотографии общего вида приборов представлены на рисунке 1.
Рис. 1
Программное обеспечение
В ИПМ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ИПМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия ИПМ с компьютером, не оказывает влияния на метрологические характеристики ИПМ. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации ИПМ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ИПМ и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения(контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение «Настройка приборов серии ИРТ 5900 и ИПМ 0399» (для ИПМ 0399/М2) |
Irt 5900. insntall. exe |
3.04 |
5A29DE31 |
CRC-16 |
|
Программа настройки приборов серии ИПМ 0399/M3 |
Ipm0399m3_instal 1. exe |
1.10 |
5E40AED7 |
CRC-32 |
|
Программа настройки приборов серии ИПМ 0399/М0 |
399M0_m3_0304_ rus.exe |
2.0.3.52 |
B4E00BF9 |
CRC-32 |
|
Программное обеспечение HARTconfig (ИПМ 0399/М0-Н) |
Set-up_HARTconfig_ verl2.3-3.exe |
12.0 (3.3) |
91BAEF82 |
CRC-32 |
Технические характеристики
Таблица 2 - Основные метрологические характеристики ИПМ 0399/М0, ИПМ 0399/М0-Н
|
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности у, %( ***\ для индекса заказа |
Тип первичного преобразователя | |
|
А |
В | ||
|
минус 50...плюс 200 °C |
±[0,15/TN-100+0,05] |
±[0,3/TN-100+0,1] |
50M, 53M, 50П |
|
минус 50...плюс 200 °C |
±[0,10/TN -100+0,05] |
±[0,2/TN-100+0,1] |
юом, ioon,Ptioo |
|
минус 50...плюс 600 °C (минус 200...плюс 600 °С)(*> |
±[0,22/TN •100+0,075] |
±[0,45/TN-100+0,15] |
50П, l ООП, Pt 100 |
|
минус 50...плюс 1100 °C |
±[0,75/TN •100+0,075] |
±[1,5/TN -100+0,15] |
ТЖВД |
|
минус 50... плюс 600 °C |
+[0,75/TN •100+0,075] |
±[1,5/TN-100+0,15] |
TXK(L) |
|
минус 50...плюс 1300 °C |
±[0,75/Tn •100+0,075] |
±[1,5/TN-100+0,15] |
TXA(K), THH (N) |
|
0...плюс 1700 °C |
±[1,50/Tn •100+0,075] |
±[3,0/TN-100+0,15] |
ТПП(Б) |
|
плюс 300...плюс 1800 °C |
ТПР(В) | ||
|
О.-.плюс 2500 °C |
±[3,0/TN -100+0,075] |
±[5,0/Tn-100+0,15] |
TBP(A-l) |
|
(-100... 100 мВ)г'} 0...100 мВ, 0...75 мВ |
±0,10 |
±0,20 |
с унифицированным выходным сигналом |
|
0...20 мА, 4...20 мА("Ч 0...5 мА | |||
|
0...320 Ом | |||
|
0...100 % (0,1...10 кОм) |
потен циометри ческий( ’ ’’ | ||
|
Примечания: По отдельному заказу для ИПМ 0399/М0-Н. Для ИПМ 0399/М0-Н. Для ИПМ 0399/М0-Н диапазон измерений 4.. .20 мА. ^“^Для ИПМ 0399/М0-Н допускаемая основная приведенная погрешность для выходного сигнала HART-протокола не более 0,5у. | |||
Таблица 3 - Основные метрологические характеристики ИПМ 0399/М2
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности у, % |
Тип первичного преобразователя | |
|
для унифицированного выходного сигнала 0.. .5,4.. .20 или 0.. .20 мА |
по измеряемой величине | |||
|
Температура |
минус 50...плюс 200 °C минус 50...плюс 600 °C |
±(0,2-Амакс/Ан +0,2) |
±(О,2+(*5) |
50М, 53М, ЮОМ 50П, 100П,РП00 |
|
минус 50...плюс 1100 °C |
±(0,5-Амакс/А„ + 0,2) |
±(0,5+(’’) |
ТЖК(З) | |
|
минус 50...плюс 600 °C |
TXK(L) | |||
|
минус 50...плюс 1300 °C |
ТХА(К) | |||
|
0...ПЛЮС 1700 °C |
ТПП(8) | |||
|
плюс 300...плюс 1800 °C |
ТПР(В) | |||
|
0...плюс 2500 °C |
TBP(A-l) | |||
|
Напряжение |
0... 100мВ, О...75мВ |
±(0,2'Амакс/Ан + 0,2) |
±(0,2+(*)) |
с унифицированным выходным сигналом |
|
Ток |
0...20 мА, 4...20 мА, 0...5 мА | |||
|
Сопротивление |
0...320 Ом |
- | ||
|
Примечания: Одна единица последнего разряда, выраженная в процентах от диапазона измерений. В приведенных формулах Амакс - разность верхнего и нижнего пределов диапазона измерений. | ||||
Примечание к таблицам 2 и 3: 7м А» - нормирующие значения, равные разности верхнего и нижнего пределов поддиапазонов преобразования, установленных потребителем.
Таблица 4 - Основные метрологические характеристики ИПМ 0399/M3
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности у, % |
Тип первичного преобразователя | ||
|
для унифицированного выходного сигнала |
по измеряемой величине | ||||
|
0...5 или 4.. .20 мА |
0...20 мА | ||||
|
Температура |
минус 50...плюс 200 °C |
±0,25 |
±0,2 |
±(0,2+(,)) |
50М, 53М, 100М |
|
минус 50... пл юс 600 °C |
±0,2 |
±0,15 |
±(0,15+(*)) |
50П, 100П, Pt 100 | |
|
минус 50...плюс 1100 °C |
±0,5 |
±0,4 |
±(0,4+(*’) |
ТЖК(З) | |
|
минус 50...плюс 600 °C |
TXK(L) | ||||
|
минус 50...плюс 1300 °C |
ТХА(К) | ||||
|
0...плюс 1700 °C |
ТПП(8) ТПП(И) | ||||
|
плюс 300...плюс 1800 °C |
ТПР(В) | ||||
|
0...плюс 2500 °C |
TBP(A-l) | ||||
|
Напряжение |
0... 100 мВ, 0...75 мВ |
±0,2 |
±0,15 |
±(0,1+<*>) |
с унифицированным ВЫХОДНЫМ i |
|
Ток |
0...20 мА |
±(0,1+(*)) | |||
|
4...20 мА |
±(0,15+w) | ||||
|
0...5 мА |
±(0,2+(*)) |
сигналом | |||
Примечание:
(>) Одна единица последнего разряда, выраженная в процентах от диапазона измерений.
Примечания к таблицам 2-4:
1) Поддиапазоны измерений конфигурируются потребителем в пределах диапазонов измерений.
2) Для унифицированных сигналов с корнеизвлекающей зависимостью основная погрешность определена в диапазонах: от 2 до 100 мВ; от 1,5 до 75 мВ; от 0,4 до 20 мА; от 4,3 до 20 мА; от 0,1 до 5 мА.
Сопротивление нагрузки (для всех модификаций кроме ИПМ 0399/М0-Н), кОм, не более:
- для выхода 0.. .5 мА:
- для выхода 0...20, 4...20 мА:
Сопротивление нагрузки ИПМ 0399/М0-Н для выхода 4...20 мА, кОм, не более:
- для напряжения питания 24 В:
- для напряжения питания 36 В:
Пределы допускаемой дополнительной погрешности ИПМ для конфигурации с ТП, вызванной изменением температуры их свободных концов, °C: ±1.
Пределы допускаемой дополнительной погрешности, вызванной изменением
температуры окружающего воздуха на 10 °C от нормальной плюс 20±5 °C, %: 0,5у.
Потребляемая мощность, В-A, не более:
- для ИПМ 0399/М0, ИПМ 0399/М0-Н: 0,6 (при напряжении 24 В) или
0,9 (при напряжении 36 В);
- для ИПМ 0399/М2: 3 (при напряжении 24 В);
- для ИПМ 0399/M3M, ИПМ 0399Ех/МЗ, ИПМ 0399/M3A, ИПМ 0399AEx/M3: 11 (при номинальном напряжении сети переменного тока 220 В).
Таблица 5 - Габаритные размеры и масса
|
Шифр модификации и вариант исполнения |
Габаритные размеры, мм, не более |
Масса, г, не более | ||
|
длина |
ширина |
высота | ||
|
ИПМ 0399/М0, ИПМ 0399Ех/М0, ИПМ 0399/М0-Н, ИПМ 0399Ех/М0-Н, ИПМ 0399А/М0-Н, ИПМ 0399АЕх/М0-Н |
75 |
22,5 |
81 |
250 |
|
ИПМ 0399/М2 |
125 |
45 |
75 |
250 |
|
ИПМ 0399/M3M, ИПМ 0399Ех/МЗ ИПМ 0399/M3A ИПМ 0399АЕх/МЗ |
70 |
500 | ||
Средняя наработка на отказ, ч, не менее:
- для всех исполнений, кроме ИПМ 0399А/М0-Н, ИПМ 0399АЕх/М0-Н 50000;
- для ИПМ 0399А/М0-Н, ИПМ 0399АЕх/М0-Н 100000.
Средний срок службы, лет, не менее: 12.
Маркировка взрывозащиты:
- ИПМ 0399Ех/М0, ИПМ 0399Ех/М0-Н, ИПМ 0399АЕх/М0-Н: 0ExiaIICT6 X
(установка во взрывоопасной зоне),
- ИПМ 0399Ех/М0, ИПМ 0399Ех/М0-Н, ИПМ 0399АЕх/М0-Н
ИПМ 0399Ех/МЗ, ИПМ0399АЕх/МЗ: [Exia]IIC
(установка вне взрывоопасной зоны).
Рабочие условия эксплуатации:
- диапазон температур окружающего воздуха
(в зависимости от исполнения приборов), °C: минус 55.. .плюс 80, минус 50.. .плюс 70,
минус 10... плюс 70, минус 30...плюс 50, минус 10...плюс 50;
- атмосферное давление, кПа: 84... 106,7;
- относительная влажность при температуре 35 °C и ниже, %, не более: 98.
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководства по эксплуатации НКГЖ.4И531.001-ХХРЭ, формуляры НКГЖ.411531.001-ХХФО и паспорта НКГЖ.411531.001-ХХПС типографским способом.
Комплектность
Комплектность приборов приведена в таблице 6. Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1. Преобразователь измерительный модульный ИПМ 0399 |
НКГЖ.411531.001 |
1 шт. |
Модификация и ис-полнение, комплекты монтажных час-тей и программного обеспечения - в со-ответствии с заказом |
|
2. Комплект монтажных частей и принадлежностей |
НКГЖ.671331.00Х |
1 компл. | |
|
3. Комплект программного обеспечения |
НКГЖ.411959.00Х |
1 компл. | |
|
4. Руководство по эксплуатации |
НКГЖ.411531.001_РЭ |
1 экз. | |
|
5. Методика поверки |
НКГЖ.411531.001 МП |
1 экз. |
- |
|
6. Формуляр |
НКГЖ.411531.001 ФО |
1 экз. |
- |
|
7. Паспорт |
НКГЖ.411531.001 ПС |
1 экз. |
Для ИПМ 0399/МО-Н |
Поверка
осуществляется по документу НКГЖ.411531.001 МП «Преобразователи измерительные модульные ИПМ 0399. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», 08.10.2012 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260: диапазон воспроизведения сигналов ТС 50П (100П): минус 200...600 °C, ПГ: ±(0,03...0,05) °C; диапазон воспроизведения напряжения: минус 10... 100 мВ, ПГ: ±(7-10'5 |U|+3) мкВ; диапазон воспроизведения и измерений тока: 0...25 мА, ПГ: ±( 1 O^ I+l) мкА;
- мегомметр Ф 4102/1-1М (ТУ 25-7534.005-87), диапазон измерений от 0 до 20000 МОм.
Сведения о методиках (методах) измерений содержатся в разделе «Использование изделий по назначению» руководств по эксплуатации НКГЖ.411531.001 -ХХРЭ.
Нормативные документы
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001. ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
НП-001-97. Общие положения обеспечения атомных станций (ОПБ-88/07).
НП-016-05. Общие положения обеспечения безопасности объектов ядерного топливного цикла (ОПБ ОЯТЦ).
ТУ 4227-026-13282997-07. Преобразователи измерительные модульные ИПМ 0399. Технические условия.
ТУ 4227-104-13282997-2012. Преобразователи измерительные модульные ИПМ 0399А/МО-Н, ИПМ 0399Ех/МО-Н, ИПМ 0399/МО-Н. Технические условия.
ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
