Системы жидкостной хроматографии Acquity

Назначение

Системы жидкостной хроматографии Acquity (в дальнейшем - системы) предназначены для качественного и количественного анализа органических и неорганических смесей веществ.

Системы могут использоваться в химической, нефтехимической, пищевой, фармацевтической промышленности, при контроле окружающей среды, в судебно-медицинской экспертизе.

Описание

Принцип действия систем основан на разделении смесей веществ в хроматографической колонке на компоненты и последующим их детектированием.

Системы Acquity являются системами для сверхэффективнойй жидкостной хроматографии (UPLC) с более высокой чувствительностью, эффективностью, разрешением, скоростью детекции.

Системы комплектуются следующими детекторами:

- ультрафиолетовый детектор с переменной длиной волны TUV;

- диодно-матричный детектор PDA;

- флуоресцентный детектор FLRD;

- детектор по светорассеянию (ELSD),

- масс-спектрометрический детектор одиночный квадруполь SQD;

- масс - спектрометрический тандемный квадруполь TQD

Детекторы ультрафиолетовые с переменной длиной волны -это универсальные высокочувствительные детекторы для определения макроколичеств примесей на фоне пиков основных веществ.

Диодно-матричный детектор выполняет анализ веществ на нескольких длинах волн одновременно. Регистрация анализируемого компонента одновременно на нескольких длинах волн дает возможность судить о чистоте вещества и идентифицировать очень близкие по своей структуре вещества.

Масс-спектрометрические детекторы предназначены для биоанализа, даЙраля’6езЬ -пасности пищевых продуктов, экологического мониторинга.              // / у (.... й

Флуоресцентные детекторы работает в широком диапазоне длин волн. Ряд веществ (витамины, стероиды, сложные органические соединения) обладают способностью светиться под воздействием возбуждающего излучения. Интенсивность люминесценции пропорциональна интенсивности возбуждающего излучения.

Принцип действия детектора по светорассеянию (ELSD) основан на измерении рассеяния света микрочастицами анализируемого компонента. Детектор применяется для анализа полимеров, углеводородов, полисахаридов и может работать как в изократиче-ских так и градиентных режимах.

Выполнение хроматографического анализа, обработка результатов, хранение информации осуществляется с помощью программного обеспечения "MassLynx" или "Empower

Место нанесения знака поверки приведено в приложении А настоящего описания ти па.

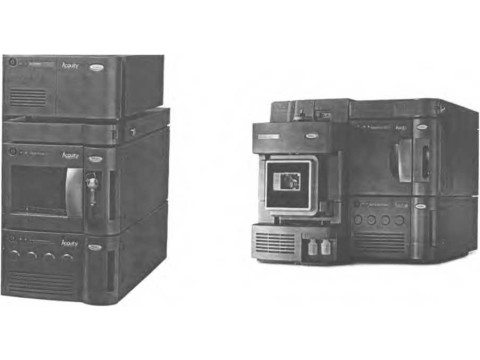

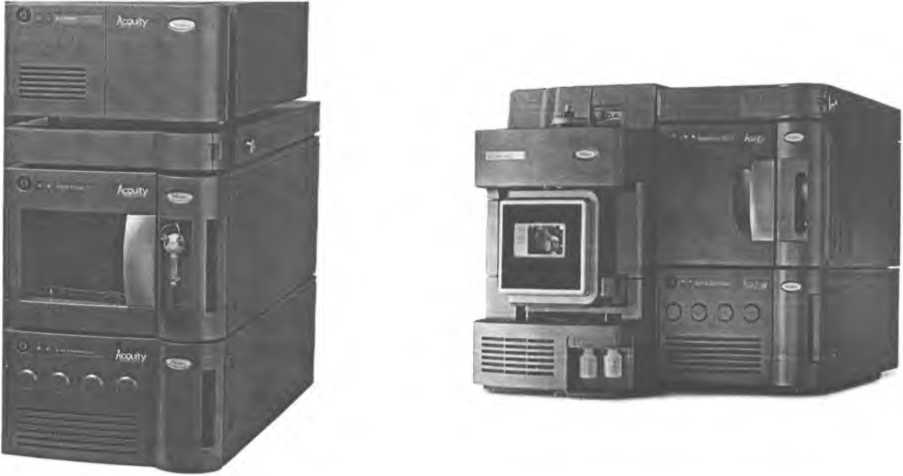

Внешний вид системы приведен на рисунке 1.

Рис.1 Системы Acquity

Основные технические и метрологические характеристики

масс- спектрометрические детекторы с одинарным квадруполем SQD

Диапазон масс, а.е.м

Скорость сканирования, а.е.м/с

Отношение сигнал/шум по сульфади.метоксину, не менее

Предел относительного среднего квадратического отклонения выходного сигнала (сульфадиметоксин) (ОСКО).%.

-по площади пика;

- по высоте пика

СКО по времени удерживания ,с, не более

Относительное изменение выходного сигнала за 8 часов непрерывной работы, %, не более

от 2 до 2000 10000

50:1

3,0

4,5

2,82

масс - спектрометрические с тандемным квадруполем TQD

Диапазон масс, а.е.м                                              от 2 до 2000

Скорость сканирования, а.е.м/с

Отношение сигнал/шум, не менее:

-по сульфадиметоксину;

- по резерпину                                                       1000:1

Предел относительного среднего квадратического отклонения

выходного сигнала (ОСКО)

- по высоте пика (сульфадиметоксин) (полож. ионизация), %:

Относительное изменение выходного сигнала за 8 часов

непрерывной работы, %, не более

детекторы на диодной матрице PDA

Диапазон длин волн, нм                                         от 190 до 500

Погрешность установки длины волны, нм, не более

Уровень флуктуационных шумов нулевого сигнала (ацетонитрил/вода= 10/90 ), mkAU, не более                         80 (254 нм)

Дрейф нулевого сигнала за 1 час, mAU/ч., не более

Предел относительного среднего квадратического отклонения выходного сигнала (кофеин)

(ОСКО), %:

- по высоте пика;

- по площади пика

СКО по времени удерживания, с, не более

Относительное изменение выходного сигнала за 8 часов непрерывной работы, %, не более

флуоресцентные детекторы FLRD

Диапазон длин волн, (возбуждения, Ех), нм                        от 200 до 890

Диапазон длин волн, (эмиссия, Ет), нм                              от 210 до 900

Погрешность установки длины волны, нм, не более

длина волны, (возбуждения, Ех), нм

длина волн, (эмиссия, Ет), нм

Рамановское отношение сигнала к шуму

(вода: ацетонитрил - 90:10), не менее

Предел относительного среднего квадратического отклонения

выходного сигнала (антрацен) (ОСКО), %:

- по площади пиков;

-по высоте

СКО по времени удерживания, с, не более

Относительное изменение выходного сигнала за 8 часов непрерывной работы, %, не более

ультрафиолетовые детекторы с переменной длиной волны TUV

Диапазон длин волн, нм

от 190 до 800

60 (254 нм)

10

1,1 0,5

1,0

±2,0

Уровень флуктуационных шумов нулевого сигнала

(ацетонитрил/вода= 10/90), mkAU, не более

Дрейф нулевого сигнала за 1 час, mAU/ч., не более

Предел относительного среднего квадратического отклонения выходного сигнала (кофеин) (ОСКО), %:

-высоте пиков;

-по площадям пиков

СКО по времени удерживания, с, не более

Относительное изменение выходного сигнала за 8 часов

непрерывной работы, %, не более

детекторы по светорассеянию (ELSD)

Диапазон длин волн, нм

Уровень флуктуационных шумов нулевого сигнала (ацетонитрил/вода= 10/90), mkAU, не более Дрейф нулевого сигнала за 1 час, mAU/ч, не более Предел относительного среднего квадратического отклонения выходного сигнала ( кофеин) (ОСКО), %:

- по площади пиков;

-по высоте (кофеин)

СКО по времени удерживания, с, не более

Относительное изменение выходного сигнала за 8 часов непрерывной работы, %, не более

от 190 до 800

60 mkAU(254 нм)

10 mAU/ч

5,0

5,0

1,0

±10,0

Знак Утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию системы.

Комплектность

Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.

Основной комплект включает:

- система Acquity;

- комплект инструментов;

- руководство по эксплуатации;

-методика поверки МРБ МП.2318-2013 "Системы жидкостной хроматографии Acquity"

-программное обеспечение "MassLynx" или "Empower"

Технические документы

Техническая документация фирмы-изготовителя "Waters Ges.m.b.H." (США).

Методика поверки МРБ МП.2318-2013 "Системы жидкостной хроматографии Acquity".

Заключение

Системы жидкостной хроматографии Acquity соответствуют технической документации фирмы-изготовителя .

Межповерочный интервал - не более 12 месяцев (для систем, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр БелГИМ

г.Минск, Старовиленский тракт, 93

тел.334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
