Хроматографы газовые портативные "Хроматэк-Газохром 2000"

Назначение

Хроматографы газовые портативные "Хроматэк - Газохром 2000" (далее - хроматографы) предназначены для анализов широкого спектра органических и некоторых неорганических соединений в жидкой и газовой фазах.

Описание

Принцип действия хроматографа основан на применении методов газоадсорбционной и газожидкостной хроматографии.

Жидкие анализируемые пробы вводятся микрошприцем, газообразные - газовым краном-до затором. Используются насадочные и капиллярные колонки.

Хроматограф содержит детекторы:

1) по теплопроводности (ДТП);

2) термохимический' (ДТХ);

3) пламенно-ионизациоь’ный (ПИД);

4) фотоионизационный (Фг?Д).

По режиму применения хроматограф относится к изделиям многократноциклического действия.

Компьютер и программное обеспечение позволяют производить диагностику хроматографа, управление режимами его работы и обработку результатов измерений.

Хроматограф выпускается в двух вариантах конструктивного исполнения:

1) 214.2.840.077 - исполнение 1;

2) 214.2.840.077-01 - исполнение 2.

Хроматограф исполнения 1 - переносной, с питанием от источника постоянного тока напряжением от 10 до 17 В, или от сети переменного тока напряжением 220 В с соответствующим преобразователем напряжения. Может использоваться как в стационарных лабораториях, так и в качестве переносного прибора.

Хроматограф исполнения 2 отличается от исполнения 1 несущей конструкцией, т.к. предназначен для встраивания в стойку, и питанием только от сети переменного тока напряжением 220 В. Может использоваться в передвижных лабораториях, не работающих на ходу.

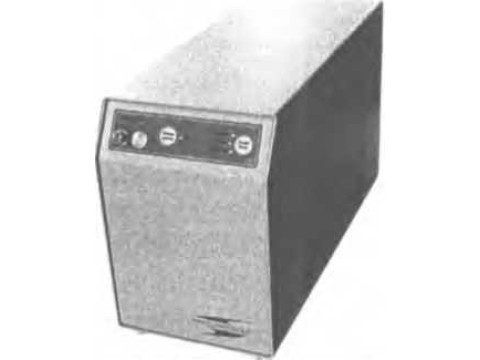

Фотография: внешний вид хроматографа исполнения 1

Фотография: внешний вид хроматографа исполнения 2

Программное обеспечение

Компьютерное программное обеспечение, описанное в руководстве пользователя, имеет следующие возможности:

- настраиваемый вид меню и панели инструментов, а также отображения графиков и таблиц;

- запись и графическое представление более 150 параметров диагностической информации;

- автоматическое выявление и идентификацию хроматографических пиков с возможностью их ручной разметки;

- настраиваемые события интегрирования для повышения качества выявления пиков на хроматограмме;

- импортирование и экспортирование данных в файлы различных форматов: Word, Excel, XML и др.;

- добавлять новые операции обработки данных, позволяющие пользователям самостоятельно реализовать свои специфические расчеты и отчеты; выполнение статистических расчетов в ходе градуировки по ISO8466;

- идентифицировать пики с использованием реперных компонентов, обеспечивая надежные результаты в условиях изменения свойств колонки;

- проводить многоточечную градуировку с использованием как линейных, так и нелинейных градуировочных зависимостей;

- выполнять визуальное сравнение хроматограмм на одном графике;

- содержит пошаговое руководство, представляющее в сжатом виде основные этапы работы с хроматографом;

- содержит набор стандартных процедур при поверке хроматографа.

Идентификационные данные ПО представлены в таблице 1.

Табл.1. Идентификационные данные ПО

Встроенное программное обеспечение защищено от преднамеренных или непреднамеренных изменений путем внутреннего контроля своей целостности при запуске на вы-

Лист № 3

Всего листов 5 полнение. В случае обнаружения изменений встроенное программное обеспечение выдает сообщение о нарушении целостности и прекращает работу.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "С" по МИ 3286-2010.

Технические характеристики

Уровни флуктуационных шумов нулевого сигнала, не более:

- с детектором по теплопроводности (ДТП)               2-10’7 В;

- с детектором термохимическим (ДТХ)                 6-10’6 В;

- с пламенно-ионизационным детектором (ПИД)         3 • 10'14 А;

- с фотоионизационным детектором (ФИД)              2-10'13 А.

Пределы детектирования, не более:

- с ДТП         3 • 10'9 г/мл по гептану или пропану;

- с ДТХ         5-Ю"10 г/мл по водороду;

- с ПИД          3 • 10’12 г/с по гептану или пропану;

- с ФИД          1 • 10'12 г/с по бензолу или ацетилену.

Пределы допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала (высота или площадь пика и время удерживания), %:

Пределы допускаемого значения изменения выходного сигнала (высота или площадь пика и время удерживания) за цикл измерений 48 ч, %:

Диапазон рабочих температур термостатов:

- колонок, испарителя, детекторов - от (1окр.+10) °C (где toxp. - температура окружающей среды) до 200 °C;

- газового крана-дозатора - от Оокр.+Ю) °C до 100 °C.

Относительное отклонение среднего установившегося значения температуры термостатов от заданного значения температуры находится в пределах ±0,5 %.

Потребляемая мощность (без компьютера) хроматографа в установившемся режиме, Вт, не более:

- исполнения 1: 100;

- исполнения 2: 500.

Габаритные размеры хроматографа (ширина, глубина, высота), мм, не более:

- исполнение!: 250x490x350;

- исполнение 2: 490x450x270.

Масса (без компьютера) хроматографа, кг, не более:

- исполнения!: 15;

- исполнения 2: 30.

Знак утверждения типа

Знак утверждения типа наносится на шильдик, установленного на заднюю панель прибора.

Комплектность

Комплект поставки формируется по заказу потребителя в зависимости от выполняемых видов анализа из составных частей:

1) одно из исполнений хроматографа 214.2.840.077 (-01);

2) сменные части хроматографа: детекторы, устройства ввода пробы: испарители насадочный или капиллярный, газовый кран-дозатор;

3) хроматографические колонки (насадочные и капиллярные);

4) программное обеспечение "Хроматэк Аналитик";

5) компьютер;

6) эксплуатационные документы;

7) комплект ЗИП.

Поверка

проводится по документу 214.2.840.077Д " Инструкция. Хроматограф газовый портативный "Хроматэк - Газохром 2000". Методика поверки ", утвержденному ГЦИ СИ ФБУ «Марийский ЦСМ» 25.06.2014 г.

Основные средства поверки:

СО бензола ГСО 7141-95;

СО состава газовой смеси пропан - азот ГСО 3961-87;

СО состава газовой смеси ацетилен - аргон ГСО 8379-2003;

СО состава газовой смеси водород - азот ГСО 3910-87.

Сведения о методах измерений

Методы измерений на хроматографе изложены в соответствующих нормативных документах по проведению измерений на газовых хроматографах.

Нормативные документы

Технические условия ТУ 4215-013-12908609-08.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям,

- при выполнении государственных учетных операций.
