Хроматографы ионные 930 Compact IC Flex и 940 Professional IC Vario
| Номер в ГРСИ РФ: | РБ 03 09 5765 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | "Metrohm AG", Швейцария |
|
Описание типа РБ 03 09 5765 15 [2015-11-19]
rb-03-09-5765-15_2015-11-19.pdf
|
Скачать |
Хроматографы ионные 930 Compact IC Flex, 940 Professional IC Vario (далее -хроматографы ) предназначены для измерения катионов и анионов в питьевых, поверхностных, сточных, минеральных, технологических и других видах вод, включая воды высокой чистоты, а также в растворах органических и неорганических веществ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5765 15 |
| Наименование | Хроматографы ионные 930 Compact IC Flex и 940 Professional IC Vario |
| Год регистрации | 2015 |
| Номер сертификата | 9886 |
| Дата регистрации | 2015-08-04 |
| Срок действия | 2020-08-04 |
| Получатель сертификата | фирма "Metrohm AG", Швейцария (CH) |
Производитель / Заявитель
фирма "Metrohm AG"
Адрес: Ionenstrasse, 9101 Herisau
Контакты: 41 71 353 8585 / 41 71 353 8901
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Хроматографы метрологически обеспечены в Республике Беларусь с применением ГСО, допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2523-2015. |
Поверители
Скачать
|
Описание типа РБ 03 09 5765 15 [2015-11-19]
rb-03-09-5765-15_2015-11-19.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы ионные 930 Compact IC Flex, 940 Professional IC Vario (далее -хроматографы ) предназначены для измерения катионов и анионов в питьевых, поверхностных, сточных, минеральных, технологических и других видах вод, включая воды высокой чистоты, а также в растворах органических и неорганических веществ.
Хроматографы могут быть использованы в лабораториях химической, фармацевтической промышленности, а также иных областях хозяйственной деятельности.
Описание
Принцип действия хроматографов основан на разделении анализируемой пробы в хроматической колонке с последующим детектированием ионов на кондуктометрическом, амперометрическом детекторах или детекторе на диодной матрице (фотометрический детектор). Конструкция хроматографов предусматривает использование двух детекторов одновременно, что позволяет проводить определение катионов и анионов независимо друг от друга. В хроматографе модели 940 Professional IC Vario возможен одновременный анализ двух проб.
Хроматографы поставляются в комплекте с аналитическими колонками, предназначенными для разделения ионных компонентов образца с последующим детектированием отдельных ионов. Для увеличения срока службы аналитической колонки, а также решения иных задач при анализе могут поставляться предколонки.
Амперометрический и кондуктометрический детекторы могут устанавливаться как внутри основного блока хроматографа, так и снаружи в виде отдельного модуля детектора «945 Professional Detector Vario». Детекторы могут быть установлены как вместе, так и по отдельности. Детектор на диодной матрице «944 Professional UV/VIS Detector Vario» изготавливается в виде отдельного модуля. Для устранения влияния температуры все детекторы термостатируются.
Для различных вариантов применения, в зависимости от аналитической задачи, на базе хроматографов могут комплектоваться различные аналитические системы с применением различных дополнительных принадлежностей, служащих как для автоматизации процесса анализа, так и для подготовки пробы перед проведением анализа.
Микроколоночный химический подавитель элюента (MSM) предназначен для снижения общего фона электропроводности элюента на входе в детектор и повышения чувствительности анализа. Подавитель изготовлен в виде «револьверной» конструкции и состоит из трех подавительных микроколонок, которые поочередно применяются для подавления электропроводности, а затем регенерируются и промываются.
В дополнение к химическому подавителю может быть установлен подавитель СОг - дегазатор элюента, который позволяет дополнительно снизить шумы измерительной системы и повысить чувствительность анализа. Система подавления с одновременным использованием химического подавителя и дегазатора получила название МСМ.
Управление работой хроматографов осуществляется через интерфейс USB с помощь программы Magic Net v 3.1 установленной на внешнем персональном компьютере.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

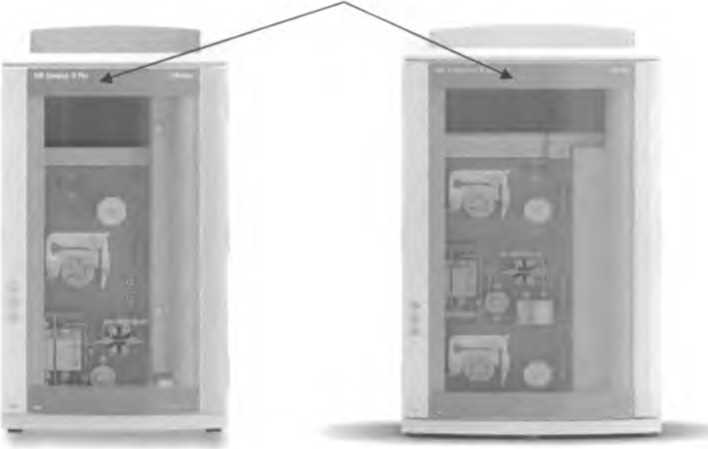

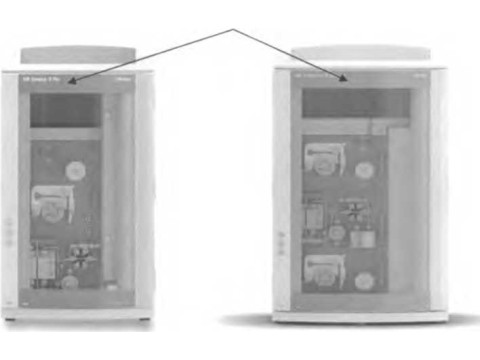

Общий вид хроматографов и схема нанесения поверочного клейма-наклейки приведены на рисунке 1.
Место нанесения поверочного клейма-наклейки
940 Professional IC Vario
930 Compact IC Flex
Рисунок 1. Общий вид и схема нанесения поверочного клейма-наклейки
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики хроматографов приведены в таблице 1. Таблица I
|
Масса (без принадлежностей), кг, не более 930 Compact IC Flex 940 Professional IC Vario детектор 944 Professional UV/VIS Detector Vario детектор 945 Professional Detector Vario |
25 40 11 10 |
|
Габаритные размеры (без принадлежностей), мм, не более 930 Compact IC Flex 940 Professional IC Vario детектор 944 Professional UV/VIS Detector Vario детектор 945 Professional Detector Vario |
310x570x370 370x650x380 370x500x175 370x385x175 |
|
Потребляемая мощность, Вт, не более 930 Compact IC Flex 940 Professional IC Vario детектор 944 Professional UV/VIS Detector Vario детектор 945 Professional Detector Vario |
300 300 100 300 |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность, % |
от 5 до 45 от 20 до 80, |
|
Напряжения питания, В |
100-240 |
|
Частота питающей сети, Гц |
50 |
Основные метрологические характеристики хроматографов приведены в таблице 2
Таблица 2
|
детектор | |||
|
Кондуктометрический |
Фотометрический |
Амперометрический | |
|
Диапазон измерения |
(Зх10‘9 - 15х10‘3)См/см |
(0,001-2,0) е.о.п. |
(5,0x10'9-2,ОхЮ'3) А |
|
диапазон изменения длины волны, нм |
190 - 900 |
- | |
|
погрешность установки длины волны, нм |
3 |
- | |
|
диапазон изменения поляризующего напряжения, В |
— |
- |
-1,0-3,0 |
|
Относительное среднее квадратическое отклонение (ОСКО) - по времени удержания, %, не более |
±0,5 |
±0,5 |
±0,5 |
|
- по площади пика, %, не более |
±2,0 |
±2,0 |
±4,0 |
|
- по высота пика, %, не более |
±2,0 |
±2,0 |
±4,0 |
|
Уровень флуктуационных шумов, не более |
1x10'9 См/см |
2х10’4 е.о.п. |
2x10'9 А |
|
Дрейф базовой линии, не более |
5x10'7 См/(см*ч) |
6x10'4 е.о.п./ч |
1x10'8 А/ч |
|
Изменение выходного сигнала за 8ч непрерывной работы - по площади пика, %, не более - по высоте пика, %, не более |
±3,0 ±3,0 |
±3,0 ±3,0 |
± 10,0 ±6,0 |
|
Примечание - “е.о.п.” - единица оптической плотности | |||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию или на этикетку с наименованием модели хроматографа
Комплектность
- Хроматограф ионный;
- детекторы (по заказу);
- дополнительные принадлежности (по заказу);
- эксплуатационная документация;
- Методика поверки «Хроматографы ионные 930 Compact IC Flex, 940 Professional IC Vario. Методика поверки МРБ.МПг/Зс^З -2015.».
Нормативные документы
Техническая документация фирмы-изготовителя «Metrohm AG», Швейцария.
Методика поверки: «Хроматографы ионные 930 Compact IC Flex, 940 Professional IC Vario. Методика поверки MPE.MHot?3 -2015.».
Заключение
Хроматографы ионные 930 Compact IC Flex, 940 Professional IC Vario соответствуют требованиям технической документации фирмы «Metrohm AG», Швейцария.
Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации»
(аттестат аккредитации BY/112 02.1.0.1751 от 30 .05.2014 по 30.05.2019).
Юридический адрес: ул. Лепешинского, 1, 246015, г.Гомель, тел. +375 232 230233.
Межповерочный интервал (при использовании хроматографов в сфере законодательной метрологии) - 12 месяцев.
