Микрошприцы для газовой хроматографии серии SGE-Chromatec
| Номер в ГРСИ РФ: | РБ 03 02 5583 14 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Хроматографы |
| Производитель / заявитель: | ЗАО СКБ "Хроматэк", г. Йошкар-Ола |
|
Описание типа РБ 03 02 5583 14 [2015-02-23]
rb-03-02-5583-14_2015-02-23.pdf
|
Скачать |
Микрошприцы для газовой хроматографии серии SGE-Chromatec (далее - микрошприцы) предназначены для измерения объема дозы при введении в дозатор-испаритель хроматографа жидкой и газовой пробы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5583 14 |
| Наименование | Микрошприцы для газовой хроматографии серии SGE-Chromatec |
| Год регистрации | 2014 |
| Номер сертификата | 9487 |
| Дата регистрации | 2014-11-27 |
| Срок действия | 2018-12-09 |
| Получатель сертификата | ЗАО СКБ "ХРОМАТЭК", г. Йошкар-Ола, Россия (RU) |
Производитель / Заявитель
ЗАО СКБ "Хроматэк"
Адрес: 424000, г. Йошкар-Ола, ул. Строителей, 94
Контакты: Тел/факс: (8362) 128915; 630501 // chromatec@mari-el.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Микрошприцы исполнений 01 с диапазоном дозируемого объема (0,1-1) мкл метрологически не обеспечены в Республике Беларусь в связи с отсутствием необходимых эталонов. |
| Методика поверки | Поверка проводится по документу 214.2.835.001И (2008 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): Марийский ЦСМ (номер реестра - №089, шифр поверительного клейма - АИ)(НТК №12-14). |
Поверители
Скачать
|
Описание типа РБ 03 02 5583 14 [2015-02-23]
rb-03-02-5583-14_2015-02-23.pdf
|
Скачать |
Описание типа
Назначение
Микрошприцы для газовой хроматографии серии SGE-Chromatec (далее - микрошприцы) предназначены для измерения объема дозы при введении в дозатор-испаритель хроматографа жидкой и газовой пробы.
Описание
Конструктивно микрошприцы состоят из цилиндра с линией градуировки, шток-поршня и иглы для взятия и введения пробы.

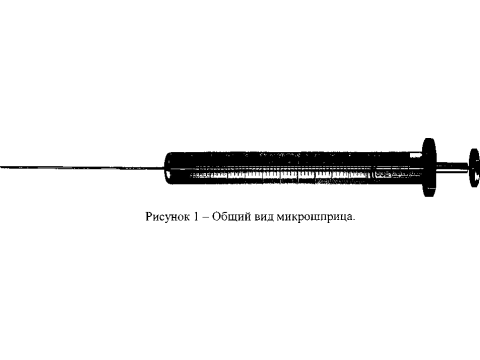

Общий вид микрошприца представлен на рисунке 1.
Микрошприцы обеспечивают дозирование необходимого объема жидкой и газовой пробы при проведении хроматографических анализов.
Технические характеристики
Таблица 1
|
№ исп. |
Наименование микрошприца |
Обозначение |
Диапазон дозируемого объема |
Цена деления |
Габаритные размеры, мм, не более |
Масса, г не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
01 |
SGE-Chromatec-01-l мкл |
214.2.835.001-01 |
0,1-1 мкл |
0,02 мкл |
195 |
20 |
|
02 |
SGE-Chromatec-02-Ю мкл |
214.2.835.001-02 |
1-10 мкл |
0,2 мкл |
148 |
10 |
|
03 |
SGE-Chromatec-03-ЮО мкл |
214.2.835.001-03 |
10-100 мкл |
2мкл |
155 |
16 |
|
04 |
SGE-Chromatec-04-ЮО мкл |
214.2.835.001-04 |
10-100 мкл |
2мкл |
163 |
20 |
|
05 |
SGE-Chromatec-05-l мл |
214.2.835.001-05 |
0,1-1 мл |
0,02 мл |
160 |
28 |
|
06 |
SGE-Chromatec-06-l мл |
214.2.835.001-06 |
0,1-1 мл |
0,02 мл |
163 |
30 |
|
07 |
SGE-Chromatec-07-ЮО мл |
214.2.835.001-07 |
10-100 мл |
2мл |
203 |
466 |
Пределы основной относительной погрешности, %
Относительное СКО случайной составляющей погрешности, %
Средняя наработка на отказ, количество введения проб
Условия эксплуатации, °C от 10 до 35
Знак утверждения типа
наносится на верхнюю часть титульного листа паспорта и руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- микрошприц;
- руководство по эксплуатации;
- методика поверки;
- паспорт;
- футляр.
Поверка
осуществляется в соответствии с документом 214.2.835.001И «Микрошприцы для газовой хроматографии серии SGE-Chromatec. Методика поверки», утвержденным ГЦИ СИ ФГУ «Марийский ЦСМ» в 2008 г.
Основные средства поверки:
- весы типа LE 225D, класса «специальный» ГОСТ 24104 ;
- весы типа SSI 11, класса «специальный» ГОСТ 24104 ;
- секундомер класса 2 по ТУ 25-1894.003-90;
- манометр образцовый типа МО-0,4 по ГОСТ 6521.
Сведения о методах измерений
Методика измерений изложена в руководстве по эксплуатации на хроматограф.
Нормативные документы
ТУ 4321-011-12908609-08 «Микрошприцы для газовой хроматографии серии SGE-Chromatec».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
