Хроматографы газовые серии TRACE

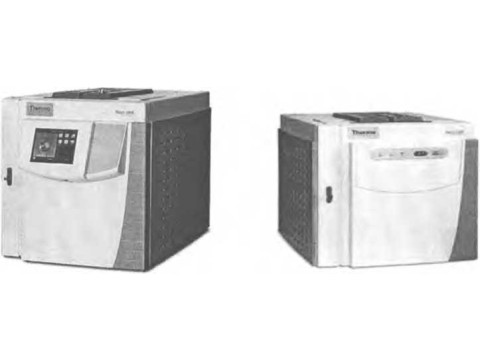

Хроматографы газовые серии TRACE (Фото 2)

Номер в ГРСИ РФ:	РБ 03 09 3967 13
Раздел:	Средства измерений физико-химических величин [9]
Категория:	Хроматографы
Производитель / заявитель:	«Thermo Fisher Scientific», США

Скачать

	Описание типа РБ 03 09 3967 13 [2014-03-31] rb-03-09-3967-13_2014-03-31.pdf	Скачать
	Описание типа РБ 03 09 3967 13 [2009-05-18] rb-03-09-3967-13_2009-05-18.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Хроматографы газовые серии TRACE (в дальнейшем - хроматографы) предназначены для качественного и количественного химического анализа органических и неорганических смесей веществ.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 3967 13
Наименование	Хроматографы газовые серии TRACE
Год регистрации	2013
Номер сертификата	8877
Дата регистрации	2013-12-26
Срок действия	2018-12-26
Получатель сертификата	фирма "Thermo Fisher Scientific", Соединенные Штаты (US), Италия (IT)

Производитель / Заявитель

фирма "Thermo Fisher Scientific"

Адрес: 5225 Verona Road, Madison, W1 53711-4495

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1877-2009 (извещение №3).

Поверители

Скачать

	Описание типа РБ 03 09 3967 13 [2014-03-31] rb-03-09-3967-13_2014-03-31.pdf	Скачать
	Описание типа РБ 03 09 3967 13 [2009-05-18] rb-03-09-3967-13_2009-05-18.pdf	Скачать

Описание типа

Назначение Описание Основные технические и метрологические характеристики Знак Утверждения типа Комплектность Технические документы Заключение

Назначение

Хроматографы могут использоваться в химической, нефтехимической, пищевой, фармацевтической промышленности, при контроле окружающей среды, в судебно-медицинской экспертизе.

Описание

Принцип действия хроматографов основан на разделении смесей веществ и последующем их детектировании.

Хроматографы выпускают следующих модификаций:

- хроматографы TRACE 1300/1310 с пламенно-ионизационным детектором FID;

-хроматографы TRACE 1300/1310 с масс-селективным детектором с одинарным квадруполем (ISQ) и масс-селективным детектором с тройным квадруполем (TSQ8000).

Хроматографы состоят из основного блока, включающего термостат с детекторами и колонками, блок ввода проб, блок контроля газовых потоков и системы управления и обработки данных.

Для ввода проб предусмотрены следующие устройства: стандартный инжектор для насадочных колонок, стандартный инжектор с делением /без деления пробы для капиллярных колонок, охлаждаемый инжектор для прямого ввода пробы, температурно-программируемый инжектор.

Модульная конструкция инжекторов и детекторов, которые оператор может устанавливать самостоятельно, расширяют возможности лаборатории.

Для проведения анализов с программированием отрицательных температур применяются криоприставки с охлаждением диоксидом углерода или жидким азотом.

При работе могут использоваться как насадочные, так и капиллярные колонки. Газообразные и жидкие пробы могут вводиться в хроматограф вручную или с помощью автосам-плера.

В хроматографе предусмотрена возможность работы как с ручным контрольным модулем, так и с использованием системы программного обеспечения Thermo Scientific Xcalibur.

Данная система позволяет полностью автоматизировать выполнение хроматографического анализа: задание и контроль режимных параметров, регистрация выходных сигналов, обработка результатов измерений и выдача протоколов с результатами измереишй^Г а нд^

Программное обеспечение Thermo Scientific Xcalibur включает раздел, предусматривающий контроль и тестирование метрологических характеристик хроматографа и выдачу протоколов поверки.

Исполнение TRACE 1310 отличается от TRACE 1300 наличием встроенного сенсорного цветного с дисплея с иконками управления и отображением всех параметров.

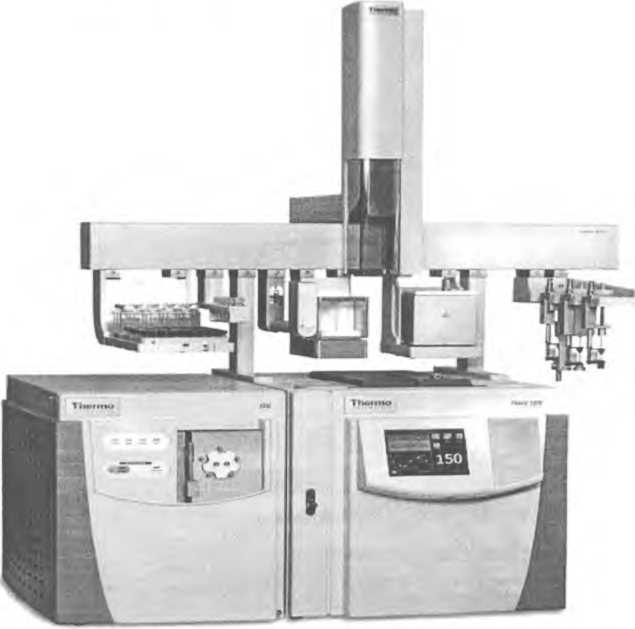

Внешний вид хроматографов приведен на рисунке 1.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

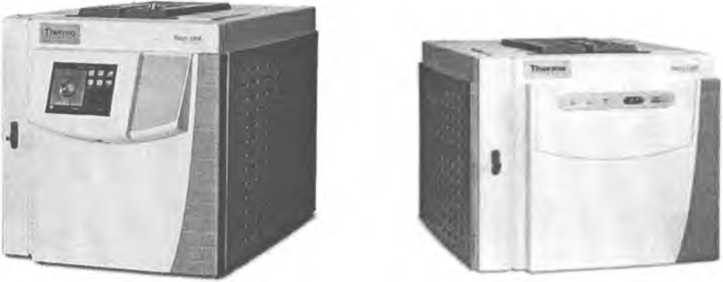

Рисунок 1. Внешний вид хроматографов

Основные технические и метрологические характеристики

Основные технические и метрологические характеристики приведены в таблице 1

Таблица 1

Характеристика	TRAC	1 1300/1310 с детекторами
Характеристика	пламенноионизационный (FID)	масс-селективный (ISQ)	масс-селективный (TSQ)
Диапазон масс, а.е.м.	-	От 1,2 до 1100	От 1,2 до 1100
Скорость сканирования, а.е.м/с	-	11000	11000
Предел детектирования, не более	2-10'12гС/с (н-гексадекан)	-	-
Отношения сигнал/шум (S/N), (в диапазоне масс от 50 до 300 а.е.м.) не менее	-	1500:1 600:1 (полное сканирование) 1 пг/мкл для октафторнафталина
ОСКО (по площади пика) в автоматическом режиме, %, не более	2,0	6,0	6,0
ОСКО (по площади пика) для ручного ввода, %, не более	4,0	10	10
ОСКО (по времени удерживания) в автоматическом режиме, %, не более	0,1	0,1	0,1
ОСКО (по времени удерживания) для ручного ввода, %, не более	1,0	1,0	1,0
Уровень флуктуационных шумов, не более	Г10’13А	-	-
Дрейф нулевого сигнала, не более	1-10’12А/ч	-	-
Изменение выходного сигнала за 12 часов непрерывной работы, %	±3	±6	±6
Габаритные размеры, мм, не более: -детектора; -хроматографического блока	360x780x440 450 х440х670	440x330x630 450 х440х670	440x400x890 450 х440х670
Масса, кг, не более: -детектора; -хроматографического блока	45 35	43 35	61 35
Потребляемая мощность, В А, не более	2000
Диапазон рабочих температур, °C	От 15 до 25

Знак Утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию хроматографа.

Комплектность

Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.

Основной комплект включает:

-хроматограф;

- комплект инструментов;

- руководство по эксплуатации;

- методика поверки МРБ МП. 1877-2009 с извещением № 2 об изменении;

- программное обеспечение "Thermo Scientific Xcalibur".

Технические документы

Техническая документация фирмы "Thermo Fisher Scientific" (США, Италия) Методика поверки МРБ МП. 1877-2009 "Хроматографы газовые Trace GC Ultra, Focus GC" с извещением № 2 об изменении.
