Счетчики газа бытовые Вектор-С-1,6(Т)

Назначение

Счетчики газа бытовые ВЕК'ГОР-С-Еб(Т) (далее счетчики) предн&^еяздд^ г^срения прошедшего через них объема газа (природного газа по ГОСТ 5542, паров'ежиэксШтого газа по ГОС Т 20448 и других неагрессивных газов).

Описание

Работа счетчика основана на принципе измерения расхода при помощи струйного генератора. Он представляет собой набор из последовательно соединенных бистабильных струйных элементов, охваченных отрицательной обратной связью. За счет этою, при протекании газа по каналам струйных элементов в генераторе возникают акустические колебания. За каждый период этих колебаний через струйный генератор протекает строго определенная порция объёма газа (AV).

Акустические колебания с помощью пьезодатчика преобразуются в электрический частотный сигнал, который поступает в модуль электронный, осуществляющий подсчёт периодов и, соответственно, при накоплении AV в количестве, когда их сумма станет равной 0,01 м3, формирует импульс счёта. По этому импульсу на индикаторе расхода счетчика увеличивается текущее значение объема на 0,01 mj. Одновременно выдается электрический импульс для системы внешнего учета (СВУ) расхода газа по методу «сухого контакта» (с использованием оптрона).

Счетчик состоит из тройника, на который устанавливается измерительная часть счетчика. В свою очередь измерительная часть состоит из датчика (преобразователя) расхода, модуля электронного (на плате которого установлен индикатор расхода), панели, на которой установлены вышеуказанные узлы и кожух с прозрачным окном. Через окно считываются показания индикатора расхода

Счетчик имеет два исполнения и соответствующие им обозначения при маркировке:

- ВЕКТОР-С-1,6 - без функции приведения измеряемого объема газа к стандартным условиям подавлению и температуре;

- ВЕКТОР-С-1,6 Г - с функцией приведения измеряемого объема газа к стандартным условиям по давлению и температуре по ГОСТ 2939-63,

В счетчике исполнения ВЕКТОР-С-1.6Т функция приведения объёма газа к стандартным условиям реализуется:

- по давлению - с помощью постоянного коэффициента Кр, который вводится в электронный блок на заводе-изготовителе (по требованию заказчика).

- по температуре - с помощью датчика температуры, подключенного к электронному блоку. Значение температуры (в двоичном коде) считывается микроконтроллером и обрабатывается.

Все исполнения счетчика оснащены импульсным выходом для подключения к С13У

Конструкция счетчика обеспечивает' возможность опломбирования тройника и измерительной части от несанкционированного вмешательства.

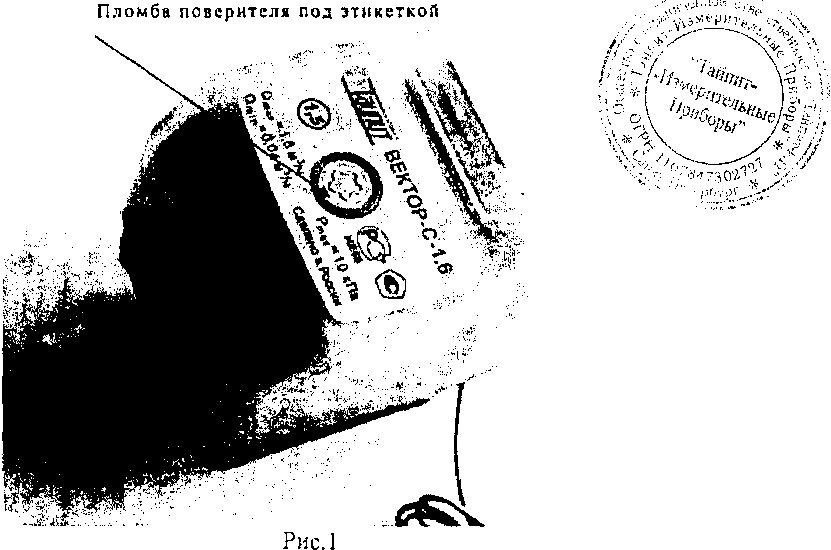

Внешний вид счетчика показан на рисунке 1.

Программное обеспечение

Встраиваемое ПО записывается в энергонезависимую память микроконтроллера на этапе производства модуля электронного с установкой бита зашиты от считывания. После установки бита защиты чтение и копирование ПО невозможно.

Модуль (метрологический коэффициент), отвечающий за точность измерений, записывается в память программ в процессе производства .модуля электронного, с использованием нестандартного оборудования. После опломбирования корпуса изменение метрологических коэффициентов невозможно.

Импульсный выход счётчика, используемый для передачи данных о потреблении на СВУ, не даёт возможности доступа к памяти данных с результатами измерений.

Характеристики программного обеспечения

ПО. записываемое в память программ микроконтроллеров, зависит от .модификации счётчика:

ПО счётчика ВЕКТОР-С-1.6Т - RPO4

ПО счётчика ВЕКТОР-С-1,6 - RPO5

Таблица I Основные характеристики программного обеспечения

В соответствии с МИ 3286 - 2010, уровень защиты программного обеспечения и основных данных измерения от непреднамеренных и преднамеренных изменений - «А», так как модификация или перезагрузка ПО микроконтроллера, изменение основных данных измерения потребления газа, изменение корректирующих коэффициентов влияющих на точность измерения в счётчиках ВЕКТОР-С-1,6(Т) невозможна без снятия пломбы Государственного поверителя, а так же без специальных средств программирования

Метрологические н технические характеристики

f/^У''--"

-г

Й«. /Лк

Пределы допускаемой относительной погрешности измср'^\ия

- для счетчика ВЕКТОР-С-1,6 при измерении объема                   к стандарт

ным условиям по давлению я температуре при расходах Qmin, 0^2QnU^t°Qfnax;

- для счетчика ВЕКТОР-С-1.6Т при измерении объема газа без приведения к стандартным условиям при поверочных расходах Qmin, 0,2Qmax и приведенного к стандартным уело-виям по давлению и температуре при расходе Qmax, составляют:

= 3 % в диапазоне расходов св. Qmin до 0,2Qmax (для счетчиков класса точности 1,5 и 2);

= 1,5 % в диапазоне расходов св. 0,2Qmax до Qmax (для счетчиков класса точности 1,5);

± 2 % в диапазоне расходов св. 0,2Qmax до Qmax (для счетчиков класса точности 2). Основные технические характеристики счётчиков приведены в таблице 2.

Таблица 2 Основные технические характеристики счётчиков

Напряжение питания от встроенной литиевой батареи, В - 3,6.

Срок службы батареи, лет, не менее - 10.

Условия эксплуатации:

-Рабочий диапазон температур окружающего воздуха, °C - от минус 10 до плюс 50

- Температура измеряемой среды,гС - от минус 10 до плюс 40

-Относительная влажность окружающего воздуха при температуре 25 °C, не более, % - 80

По устойчивости и прочности к воздействию синусоидальных вибраций счётчики соответствуют группе исполнения РЗ по ГОСТ 12997.

Знак утверждения типа

Знак утверждения типа наносят на эксплуатационную документацию типографским способом и на лицевую панель счетчика.

К о м л л е ктн о сть с р едет в а из мере ни й

Поверка

осуществляется по методике поверки СКШД.407369.002 МП, утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.П. Менделеева»15 июля 2011 г.

Основные средства, используемые для поверки счетчиков:

- установка поверочная с пределами относительной допускаемой погрешностью измерения объема газа = 0,5 %.

Сведения о методах измерений

Методы измерений изложены в паспорте на изделие (разделы 5, 6).

Нормативные документы

ГОСТ Р 8.618-2006 ГСП. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

Технические условия СКШД.407369.002 ТУ. «Счетчики газа бытовые

ВЕКТОР-С-1,6 (Т)».

Рекомендации к применению

Выполнение государственных учетных операций.
